Klark Teknik DN100 V2

Kategoria: Producent: Klark Teknik

Klark Teknik DN100 V2 to aktywny di-box ze zbalansowanym liniowym wejściem XLR Neutrik, wejściem wysokoimpedancyjnym oraz wyjściem link 1/4″ TRS. DN100 posiada również przełączniki PAD -20 dB oraz Earth Lift.

415 zł

lub 50 rat po 9,52 zł

Dodatkowe informacje

24 miesiące gwarancji

Finansowanie

Opis

Klark Teknik DN100 V2

Klark Teknik DN100 V2 stał się ulubieńcem zarówno wśród inżynierów jak i muzyków. Dzięki wysokiemu headroomowi, dynamicznej odpowiedzi i czystości dźwięku, DN100 wiernie odtwarza charakter instrumentów elektrycznych i akustycznych oraz pozwala na uchwycenie znacznie większej ilości szczegółów występów muzycznych. Klark Teknik DN100 przeznaczony jest do zastosowań profesjonalnych, gdzie zasilanie phantom +48 V jest standardem we wszystkich konsoletach mikserskich, a jego innowacyjna konstrukcja zapewnia znacznie wyższy punkt odcięcia niż w przypadku wielu innych aktywnych DI-boxów, dostarczając na wyjściu +10 dBu przy obciążeniu 2 kΩ. Ten zwiększony headroom oznacza, że dużo wyższe poziomy sygnałów wejściowych mogą być obsługiwane bez potrzeby stosowania tłumika. W połączeniu z topologią obwodu wejściowego o bardzo niskim poziomie szumów, DN100 oferuje bardzo szeroki zakres dynamiki i wymaga jedynie pojedynczego tłumika -30 dB do użycia przy podłączeniu bezpośrednio do wyjść wzmacniaczy instrumentalnych.

Klark Teknik DN100 jest zbudowany tak, aby sprostać rygorom tras koncertowych, gruba aluminiowa konstrukcja chroni elektronikę, a dodatkowo pokryta jest wytrzymałą silikonową gumą.

Wyjście zbalansowane izolowane transformatorowo

Wyczerpujące testy odsłuchowe z wykorzystaniem szerokiej gamy aktywnych i pasywnych gitar basowych, gitar elektro-akustycznych i elektronicznych instrumentów muzycznych zostały przeprowadzone w celu dobrania komponentów DN100 tak, aby uzyskać najlepsze brzmienie. Nie tylko wybór transformatora audio był szczególnie ważny w osiągnięciu tego celu, ale impedancje otaczających go komponentów były również bardzo krytyczne w uzyskaniu jak najlepszych osiągów z transformatora audio. Charakterystyka liniowa wyjścia transformatora została starannie zoptymalizowana w celu zapewnienia najlepszej odpowiedzi częstotliwościowej i fazowej dla krótkich i długich kabli oraz bardzo zróżnicowanych impedancji linii i terminali.

Podczas projektowania Klark Teknik DN100 zwrócono uwagę na to, aby uniknąć nasycenia rdzenia transformatora audio, a w ścieżce sygnałowej umieszczono stały filtr górnoprzepustowy w celu odcięcia częstotliwości poniżej tych, które są istotne z muzycznego punktu widzenia. Najniższa nuta na 5- lub 6-strunowej gitarze basowej to B0 o częstotliwości 30.87 Hz, a najniższa nuta na 88-klawiszowej klawiaturze fortepianu to A0 o częstotliwości 27.50 Hz. Klark Teknik DN100 nadal zachowuje pasmo przenoszenia ±0,5 dB przy tych najniższych dźwiękach.

Podobnie jak transformator w ścieżce sygnałowej, DN100 posiada również transformator izolujący szyny zasilające obwód wejściowy od zasilania fantomowego pochodzącego z wyjściowego złącza XLR. W połączeniu z przełącznikiem Earth Lift, ta pełna galwaniczna izolacja interfejsów wejściowych i wyjściowych zapewnia uniknięcie jakiegokolwiek ryzyka powstania pętli uziemienia w przypadku bezpośredniego zasilania z urządzeń znajdujących się na zapleczu sceny.

Wejścia o podwójnej impedancji

Niestandardowy obwód wejściowy klasy instrumentalnej został zaprojektowany dla DN100 przy użyciu zaawansowanych technik analogowych w celu stworzenia bardzo wysokiej impedancji wejściowej wymaganej przez pasywne przetworniki gitarowe i basowe, przy jednoczesnym zachowaniu niskich wartości rzeczywistych komponentów w celu zminimalizowania szumów. To innowacyjne podejście do projektowania obwodów skutkuje bardzo niskim poziomem szumu własnego, co w połączeniu z wysokim punktem odcięcia tworzy niezrównany zakres dynamiki w DI-boxie zasilanym fantomem +48 V.

Klark Teknik DN100 posiada jedno równolegle połączone wejście XLR oraz dwa wejścia 1/4″ TRS, z których jedno może być również użyte jako wyjście link do podłączenia wzmacniacza gitarowego lub basowego. Przy podłączeniu tylko do wejścia XLR, impedancja wejściowa wynosi 20 kΩ, co jest idealnym rozwiązaniem dla urządzeń o poziomie liniowym i oferuje jeszcze niższe szumy. Ta impedancja wejściowa jest o wiele za niska dla przetworników gitarowych i basowych i jest usuwana z obwodu po włożeniu wtyku jack do wejścia 1/4″ TRS, co daje nominalną impedancję wejściową 1 MΩ, idealną dla pasywnych przetworników elektrycznych.

Podświetlane przełączniki 30 dB Pad i Earth Lift

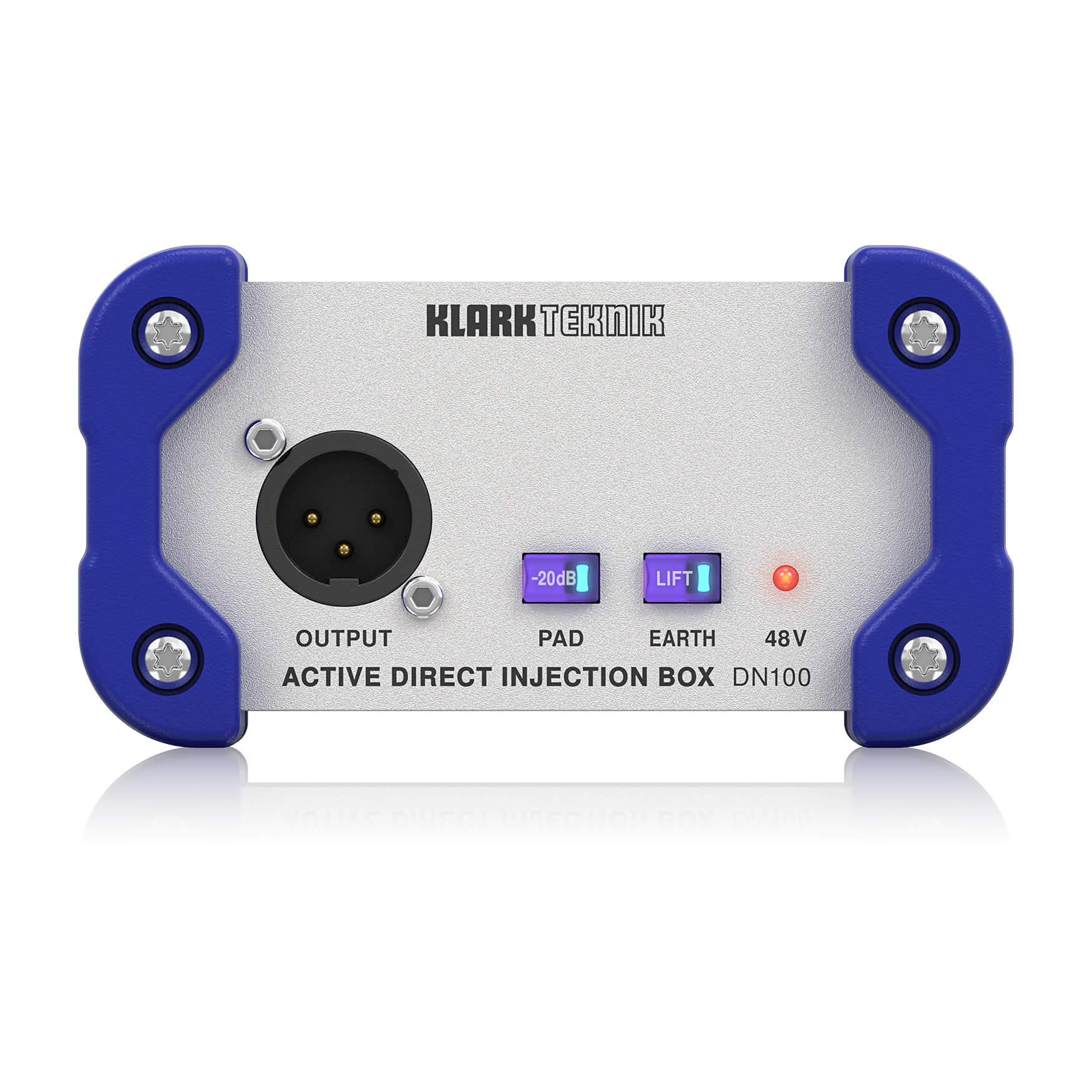

Klark Teknik DN100 wyposażono w podświetlane przełączniki Pad i Earth Lift, które wraz z diodą LED sygnalizującą zasilanie fantomowe +48V, zapewniają wyświetlanie statusu „na pierwszy rzut oka”, nawet przy dużych odległościach i kątach patrzenia.

Przełącznik Earth Lift oddziela masę wejściową od wyjściowej, co jest przydatne w eliminowaniu pętli uziemienia pomiędzy urządzeniami podłączonymi do różnych sieci zasilających.

Wytrzymała konstrukcja

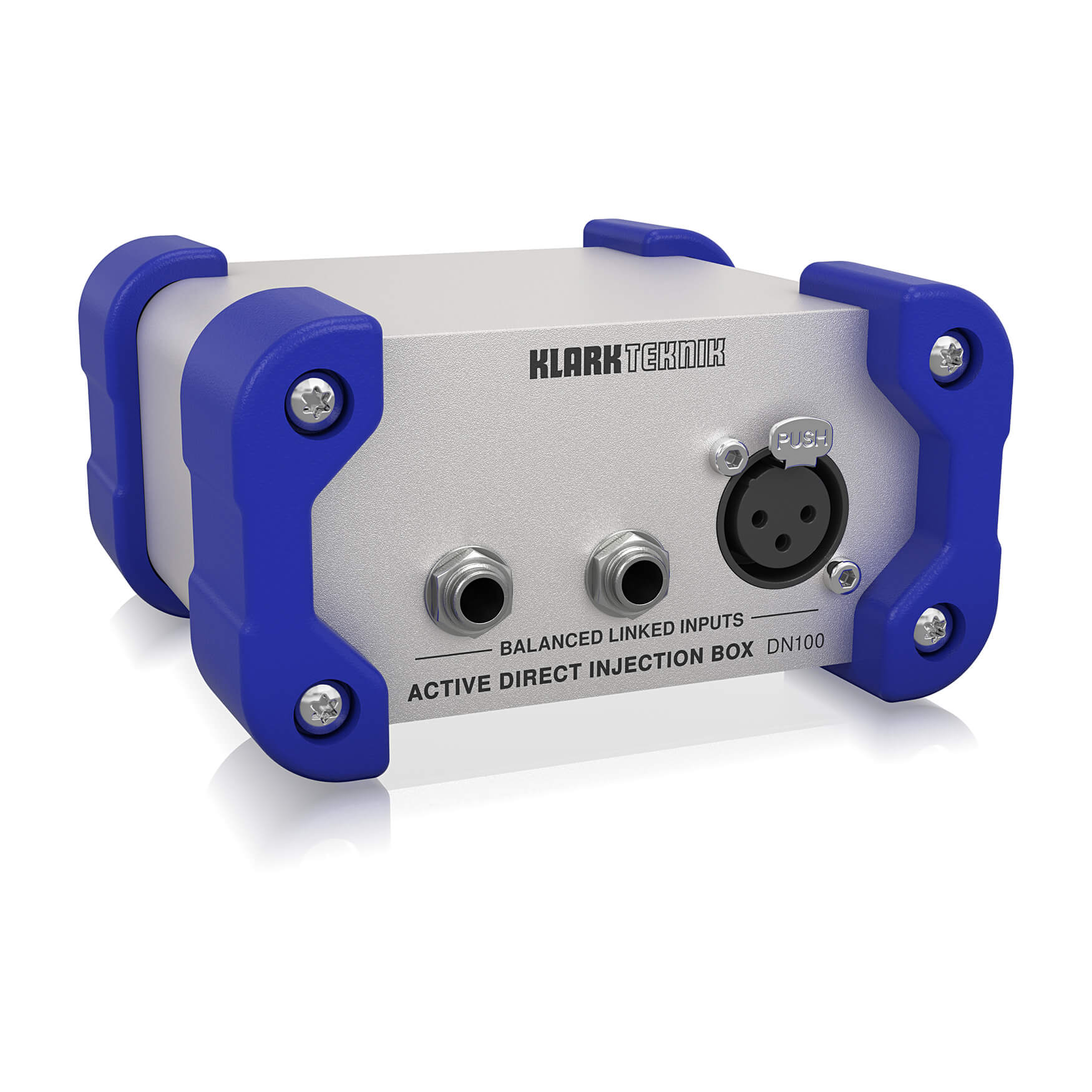

Wyposażony w wytrzymałą aluminiową obudowę, DN100 został zaprojektowany z myślą o trudnych warunkach koncertów na żywo. Ochronne gumowe narożniki dodatkowo izolują obudowę DN100, aby jeszcze bardziej zwiększyć jego izolację elektryczną. Wysokiej klasy złącza Neutrik XLR zapewniają niezawodne połączenia audio.

Cechy Klark Teknik DN100 V2

  • Aktywny DI-box z wysokim poziomem sygnału wejściowego i zasilaniem phantom +48 V dla poszerzenia zakresu dynamiki
  • W pełni izolowana transformatorowo konstrukcja zapewnia separację elektryczną pomiędzy PA a sprzętem scenicznym
  • Zbalansowane wejście liniowe na złączu XLR Neutrik oraz wejście i wyjście o wysokiej impedancji na złączach TRS 1/4″.
  • 20 dB tłumik na wejściu i przełączniki uziemienia

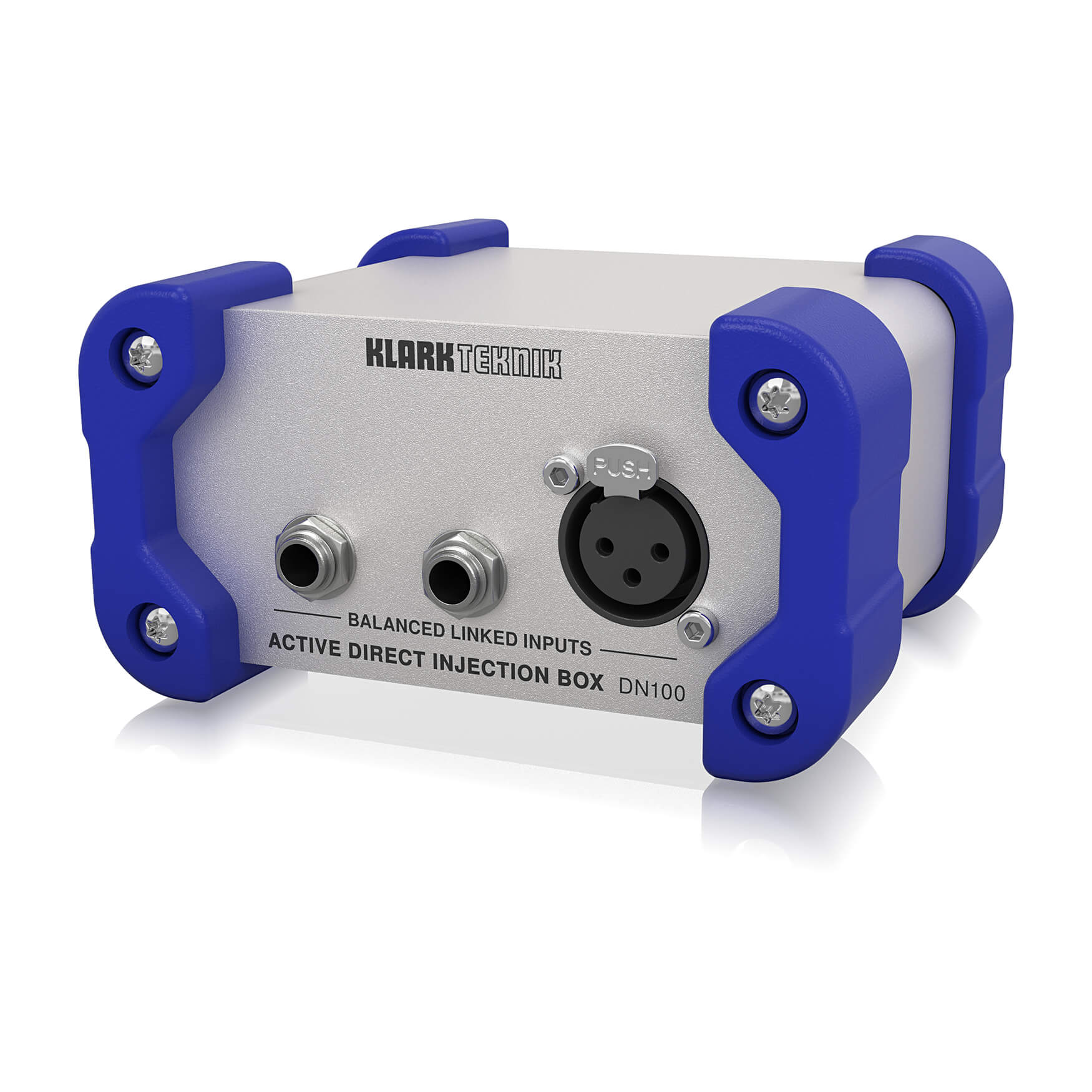

  • Obudowa z wytłaczanego aluminium z gumowymi narożnikami ochronnymi
  • Kompaktowa i wytrzymała konstrukcja

Specyfikacja techniczna Klark Teknik DN100 V2

Wejścia

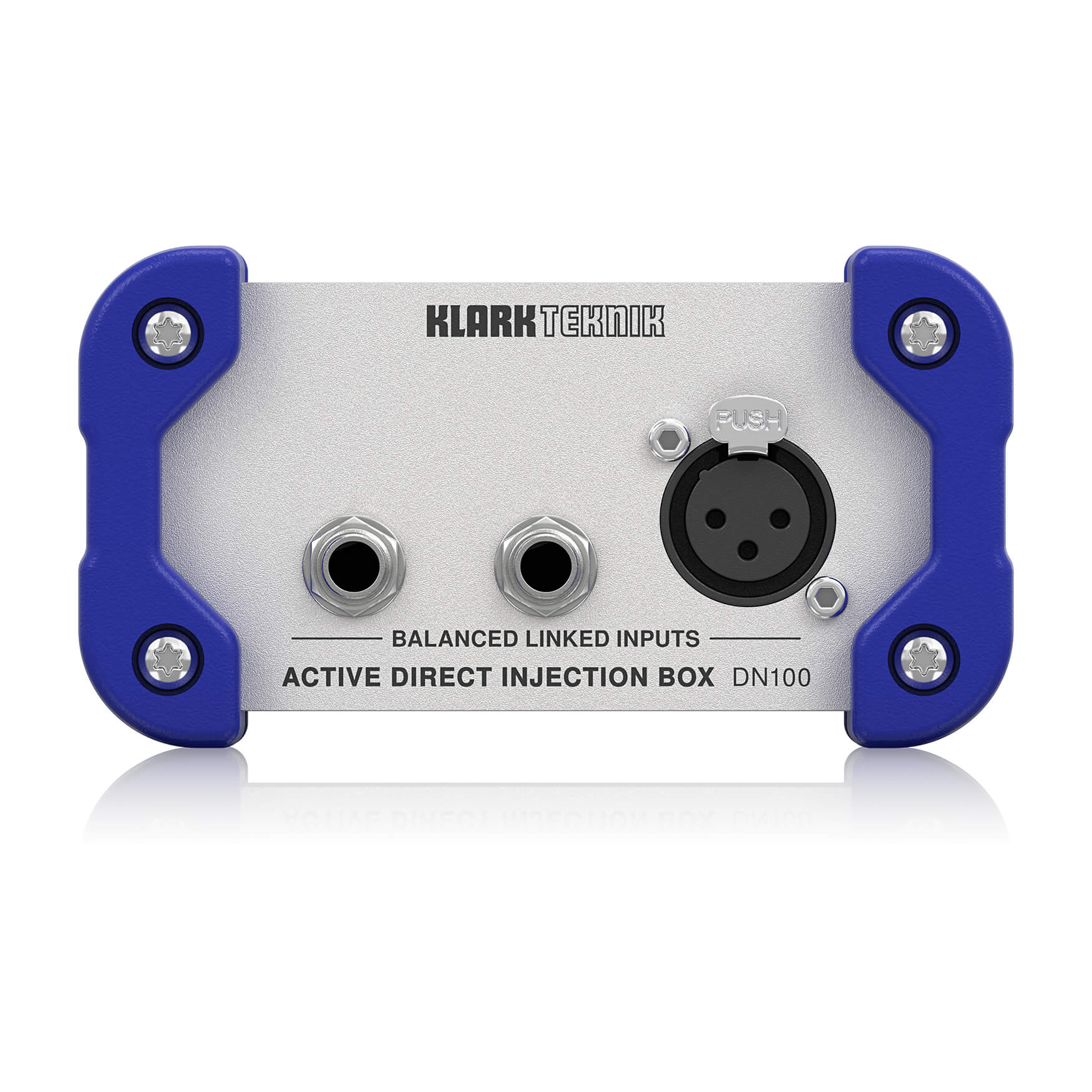

  • Złącza: 2 x 1/4″ TRS i 3-pinowe XLR połączone równolegle
  • Impedancja: 1 MΩ nominalna, zbalansowana lub niezbalansowana, 20 kΩ (tylko XLR)
  • Maksymalny poziom wejściowy: 35 dBu (z włączoną opcją pad)
  • Tłumik: 20 dB pad

Wyjścia

  • Złącze: 3-pin XLR
  • Impedancja: 50 Ω
  • Maks. poziom wyjściowy: 15 dBu przy obciążeniu 10 kΩ
  • Min. obciążenie: 600 Ω

System

  • Szumy: -103 dBu, 22 Hz do 22 kHz, nieważone, z wejściem zakończonym rezystorem 10 kΩ
  • Pasmo przenoszenia: 20 Hz do 20 kHz, ±1 dB, obciążenie 10 kΩ
  • Zniekształcenia (THD + N): Typowo <0,005% @ 1 kHz, +10 dBu

Zasilanie

  • Napięcie: +48 V phantom
  • Pobór prądu: <10 mA

Fizyczne

  • Wymiary: 118 x 63 x 112 mm
