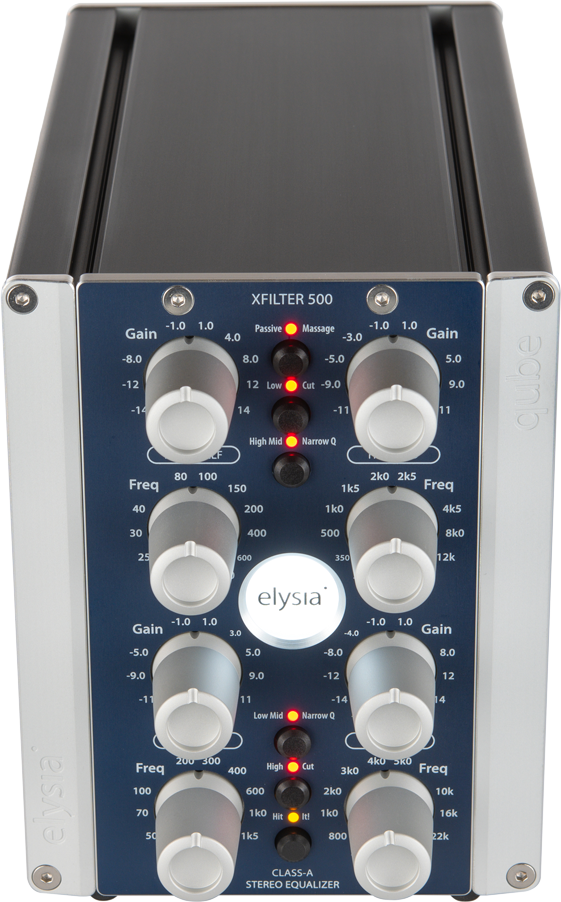

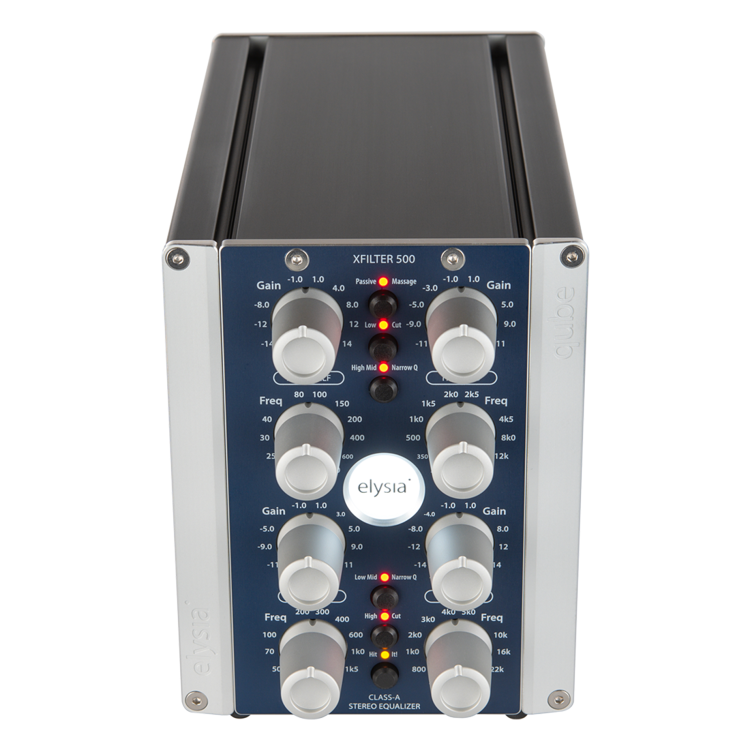

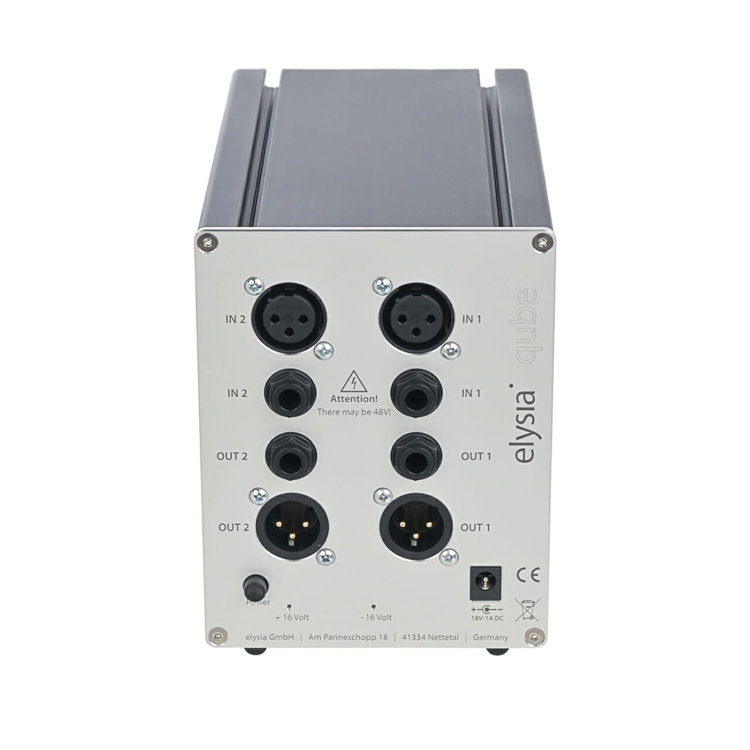

elysia xfilter qube

4-pasmowy moduł analogowego equalizera stereo



Brakujące ogniwo

elysia xfilter qube to prawdziwie połączony equalizer stereofoniczny w formacie serii 500 zamknięty w solidnej obudowie. Zapewnia drogie brzmienie korektora klasy A w zaskakująco przystępnej cenie, z precyzyjnym obrazem stereo opartym na komputerowo dobranych, stopniowanych potencjometrach i kondensatorach foliowych o niskiej tolerancji.

Dzięki wyjątkowo otwartemu brzmieniu, prostej projekcji transjentów i solidnemu uderzeniu, elysia xfilter qube idealnie pasuje do elysia xpressor 500 – lub dowolnego innego sprzętu zewnętrznego!

5 powodów, dla których warto korzystać z elysia xfilter qube

(jest ich znacznie więcej!)

Jakość wykonania

elysia xfilter qube to przede wszystkim dbałość o detale.

Każdy z jego wielu aspektów – dźwięk, funkcje, obwody, komponenty, konstrukcja, materiały, produkcja – był wielokrotnie dopracowywany, aż nie pozostało nic do poprawienia. Zasadniczo, każda część produktów elysia jest wykonywana na zamówienie, a większość z nich jest produkowana zgodnie z własnymi projektami i specyfikacjami.

Tylko najlepsze komponenty dostępne na rynku są wystarczająco dobre dla elysia xfilter qube i to widać. Każdy z produktów jest ręcznie budowany na zamówienie i testowany, w siedzibie głównej w Niemczech.

Zaletą produktów firmy elysia jest jakość dźwięku, która jest zawsze na najwyższym poziomie. Nawet przy ekstremalnych ustawieniach dźwięk zawsze pozostaje czysty i mocny.

Praca w trybie stereo

Korzystanie z analogowego korektora na szynie stereo może być dość trudne, ponieważ tylko nieliczne urządzenia oferują możliwość połączenia dwóch kanałów mono w celu prawdziwego przetwarzania stereo.

W rezultacie użytkownik musi bawić się wieloma pokrętłami, aby poradzić sobie ze żmudnym zadaniem dopasowania ustawień dla obu kanałów tak dobrze, jak to możliwe. Problem pogarsza się jeszcze bardziej, gdy kontrolery nie posiadają żadnych kroków referencyjnych.

Ale podczas gdy na rynku jest tak wiele kompresorów, które można połączyć do pracy stereo, dlaczego prawie nie ma korektorów, które również to potrafią? Jedną z głównych odpowiedzi są tolerancje komponentów. Oczywiście chcesz, aby dwa połączone kanały zachowywały się dokładnie tak samo, ale naturalne tolerancje, zwłaszcza potencjometrów i kondensatorów, przeciwdziałają tej idealnej charakterystyce.

Krótko mówiąc: elysia xfilter qube rozwiązuje ten problem, wykorzystując komputerowo dobrane dwu- i czterowarstwowe potencjometry oraz specjalne kondensatory o niskiej tolerancji.

Rezonansowy filtr górno- i dolnoprzepustowy

Zewnętrzne pasma filtra elysia xfilter qube wykazują dużą elastyczność. W trybie standardowym są one skonfigurowane jako słodko brzmiące filtry górno- i dolnoprzepustowe, które można wykorzystać do szybkiego i skutecznego dostosowania zwiewności i podstaw utworów.

Jako specjalną funkcję można je niezależnie przełączać, aby stały się filtrami górno- i dolnoprzepustowymi z 12 dB na oktawę i dodatkowym szczytem rezonansowym na częstotliwości kolana. Pozwala to na uzyskanie bardzo interesujących i użytecznych krzywych filtra.

Szczególnie częstotliwości basowe mogą skorzystać z niskiego cięcia z rezonansem, uzyskując czysty i mocny charakter. Rezonans może być również wykorzystywany do rozciągania sygnałów w zakresie basów, ponieważ filtr rezonansowy powoduje wydłużenie czasu post-oscylacji.

W zakresie wysokich częstotliwości można użyć filtra rezonansowego, aby zaakcentować wybraną częstotliwość bez jednoczesnego wzmacniania całego spektrum HF, co może zapobiec szorstkości lub niepożądanemu przesunięciu ogólnej percepcji w kierunku wysokich tonów.

Przełączana jakość filtra

Jakość filtra dwóch parametrycznych pasm środkowych można przełączać między dwiema charakterystykami: Szeroką (Q 0,5) i wąską (Q 1,0), w oparciu o zasadę proporcjonalnego Q.

Projektując filtr parametryczny, masz do wyboru całkiem spory zakres, jeśli chodzi o współczynnik Q. Po intensywnych odsłuchach zdecydowano się zaimplementować wybór 0,5 lub 1,0 w elysia xfilter qube, ponieważ te parametry zawsze skutkują tym, na czym koncentruje się ta maszyna: Bardzo muzykalne przetwarzanie.

Zauważysz, że bardzo wąskie współczynniki Q nie są tutaj oferowane. W dzisiejszych czasach większość znanych inżynierów używa filtrów cyfrowych do wycinania wąskich zakresów, aby pozbyć się problematycznych częstotliwości. Dzieje się tak nie bez powodu, ponieważ działa to wyjątkowo dobrze.

Dodatkowe pasywne wysokie pasmo

Mmm… Niesamowita magia, którą pasywny korektor może dodać do wszystkiego. Wszyscy to kochamy, wszyscy tego potrzebujemy!

Cóż, oto dobra wiadomość: oprócz czterech elastycznych aktywnych pasm, elysia xfilter qube posiada przełączany stały filtr LC do polerowania zakresu wysokich częstotliwości. Filtr składa się głównie z kondensatora i cewki na kanał, ale w przeciwieństwie do standardowych konstrukcji półkowych, ma niewielki szczyt rezonansu przy 12 kHz i zaczyna opadać przy 17 kHz.

W ten sposób podobny do nasycenia efekt magazynowania cewki koncentruje się na obszarze wokół szczytu bez zbytniego przesuwania całego spektrum wysokich częstotliwości. Cewki indukcyjne zastosowane w elysia xfilter qube mają własne ekrany, aby zmniejszyć wpływy zewnętrzne, takie jak szum – bez tych ekranów cewki działałyby jak anteny dla wszelkiego rodzaju niepożądanych dźwięków.

Teraz już wiesz, na czym polega „masaż pasywny”: Otwarcie górnej części sygnału poprzez naciśnięcie tylko jednego przycisku!

Regulatory krokowe

elysia xfilter qube posiada potencjometry krokowe dla wszystkich swoich parametrów. 41 kroków sprawia, że precyzyjne przywołanie jest bardzo łatwe, a jednocześnie zapewniają one użyteczny zakres możliwych ustawień. I po prostu pokochasz ich dotyk.

Kontrolery krokowe to coś, co zwykle można znaleźć tylko w znacznie droższym sprzęcie, specjalnych edycjach masteringowych lub w większości przypadków – wcale. elysia xfilter qube wprowadza tę bardzo przydatną funkcję w zwykłej wersji seryjnej bez żadnych luksusowych dopłat.

Potencjometry wybierane komputerowo

W połączonym korektorze stereo potencjometry wymagają wielu warstw. Potencjometry do ustawiania mikserów (wzmocnienia) mają po dwie warstwy, podczas gdy potencjometry do ustawiania częstotliwości mają nawet po cztery warstwy!

Problem polega na tym, że każda warstwa ma swoją własną tolerancję komponentów i podczas gdy warstwa A może być na absolutnym minimum dopuszczalnej tolerancji, warstwa B może być na absolutnym maksimum. W rezultacie stopnie filtrujące lewego i prawego kanału nie zachowywałyby się tak samo.

Aby rozwiązać ten problem, każdy pojedynczy potencjometr w elysia xfilter qube jest mierzony i wybierany za pomocą urządzenia Audio Precision i procedur komputerowych napisanych dokładnie do tego zadania. W rezultacie tylko 65% potencjometrów dwuwarstwowych i tylko 50% potencjometrów poczwórnych, które firma elysia nabywa, trafia do produkcji – reszta jest odkładana na bok.

Jest to prawdziwie niestandardowa opcja, którą z dumą elysia oferuje z każdym elysia xfilter qube bez żadnych dodatkowych opłat.

Specjalne kondensatory o niskiej tolerancji

Jeśli zajrzysz pod maskę korektora audio, jest bardzo prawdopodobne, że znajdziesz mniejszą lub większą liczbę kondensatorów foliowych. Kondensatory te wykorzystują izolującą folię z tworzywa sztucznego jako dielektryk, który jest ciągnięty w specjalnym procesie do niezwykle cienkiej grubości.

Istnieje kilka technicznych powodów, dla których kondensatory foliowe są dobrym wyborem dla obwodów filtrów audio, a pokolenia inżynierów audio potwierdzą, że brzmią one również świetnie.

Typowym przedstawicielem tego komponentu jest folia typu MKS, która jest świetnie brzmiącą nasadką, którą można znaleźć w wielu projektach EQ. Jednak wiele typów MKS ma typową tolerancję 10%, co może mieć negatywny wpływ na dokładność kanału korektora stereo.

Z tego powodu elysia xfilter qube wykorzystuje specjalny kondensator foliowy typu FKS, który brzmi tak, jak powinien brzmieć dobry kondensator, z maksymalną tolerancją wynoszącą tylko 5%. Jeszcze jeden krok w kierunku dokładniejszego obrazu stereo.

Ekran warstwy uziemienia

Płytki drukowane w elysia xfilter qube mają łącznie cztery warstwy: Dwie z nich są używane dla obwodów audio, jedna dla ścieżek zasilania, a ostatnia to dedykowana warstwa ekranu uziemienia. Ale co się za tym kryje?

Sieci filtrów poszczególnych pasm korektora stają się coraz bardziej oporne, im niższa jest ich określona częstotliwość. Sprawia to, że są one bardziej podatne na zakłócenia powodowane przez pola elektryczne.

Ponieważ dodatkowa warstwa uziemienia jest umieszczona bardzo blisko ścieżek przenoszących dźwięk, jest ona bardzo skuteczna jako osłona przed niepożądanymi zakłóceniami.

100% Dyskretna topologia klasy A

Uwielbiamy dźwięk obwodów klasy A! Oto dlaczego: We wzmacniaczu klasy A tranzystory przewodzą przez cały czas, więc nie występują żadne zniekształcenia zwrotnicy. Jest to idealna podstawa technologiczna dla otwartego dźwięku z potężnym uderzeniem i bez degradacji oryginalnego źródła.

Dyskretne podejście umożliwia zaprojektowanie każdego pojedynczego etapu przetwarzania sygnału dokładnie tak, jak chcesz – fizyka staje się jedynym ograniczeniem. elysia xfilter qube wykorzystuje niestandardowe dyskretne stopnie wejściowe i wyjściowe pochodzące z kompresora alpha. Stopnie miksujące są również dyskretnymi konstrukcjami pracującymi w trybie klasy A.

Rzeczywiste stopnie filtrujące (pasmowoprzepustowe itp.) wykorzystują zamiast tego zintegrowane wzmacniacze operacyjne, a także w tym względzie nie wybraliśmy gotowego rozwiązania. Zamiast tanich, standardowych przemysłowych wzmacniaczy operacyjnych, elysia xfilter qube wykorzystuje wysokiej klasy wzmacniacze Burr-Brown z serii OPA, które zostały zaprojektowane specjalnie z myślą o krytycznych cechach nieskazitelnych obwodów audio.

I oto jest – drogi dźwięk butikowych korektorów wysokiej klasy w przystępnej cenie.

Specyfikacja techniczna elysia xfilter qube

Pasmo przenoszenia

<10 Hz – 400 kHz (-3,0 dB) THD+N

• @ 0 dBu, 20 Hz – 22 kHz: 0.0018 %
• @ +10 dBu, 20 Hz – 22 kHz: 0.005 %

Poziom szumów

• 20 Hz – 20 kHz (ważony A): -98 dBu

Zakres dynamiki

• 20 Hz – 22 kHz: 120 dB

Poziom maksymalny

• Wejście: +21 dBu
• Wyjście: +21 dBu

Impedancja

• Wejście: 10 kOhm
• Wyjście: 68 Ohm

Pobór mocy

• Całkowity: 210 mA
• Na gniazdo: 105 mA
