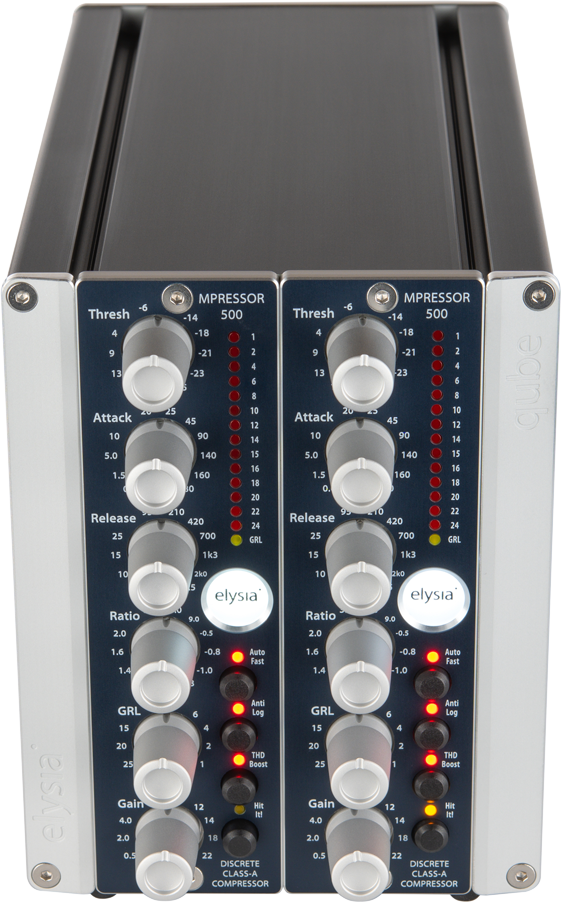

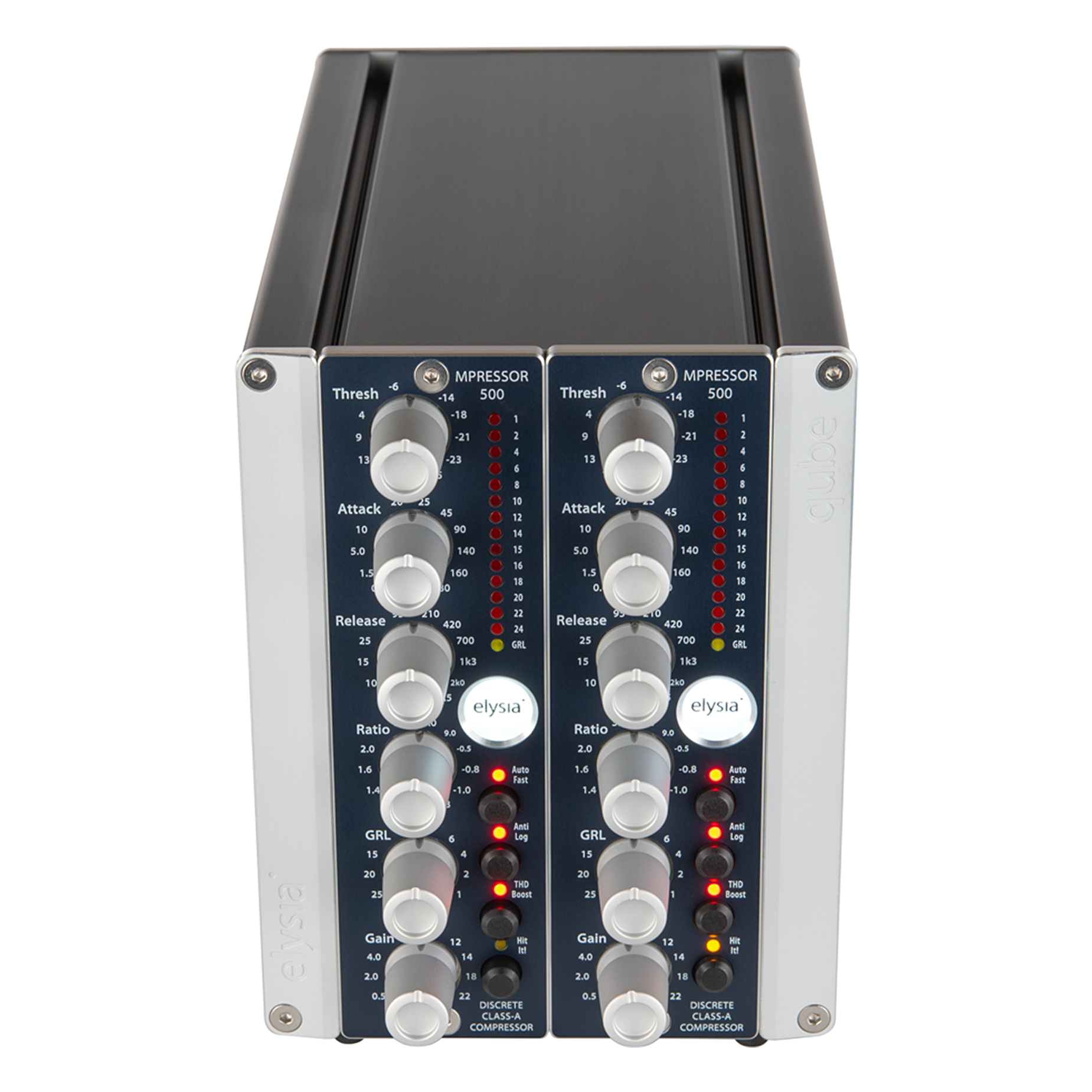

elysia mpressor2 qube

Kreatywny moduł kompresora analogowego



Dynamika przyszłości

elysia mpressor2 qube przenosi dziedzictwo niezwykle potężnego mpressora montowanego w szafie rack do formatu serii 500. Podobnie jak jego większy brat, elysia mpressor2 qube łączy w sobie poważne uderzenie z pełnym i szczegółowym dźwiękiem klasy A. Jego świetne brzmienie i elastyczność sprawiają, że jest to doskonały wybór do nagrywania i miksowania, a jego niezwykłe funkcje specjalne wykraczają daleko poza granice tego, co potrafią zwykłe kompresory.

Jego potężne brzmienie, funkcje nowej generacji i kreatywne podejście sprawiają, że elysia mpressor2 qube jest naprawdę wyjątkowym narzędziem w świecie przetwarzania dynamiki – to kompresor przyszłości.

5 powodów, dla których warto korzystać z elysia mpressor2 qube

(jest ich znacznie więcej!)

Jakość wykonania

elysia to przede wszystkim dbałość o detale.

Każdy z wielu aspektów – dźwięk, funkcje, obwody, komponenty, projekt, materiały, produkcja – był poprawiany tak długo, aż nie było już nic do poprawienia. Zasadniczo każda część produktów elysia jest niestandardowa, a większość z nich jest wykonana zgodnie z własnymi projektami i specyfikacjami.

Tylko najlepsze komponenty dostępne na rynku są wystarczająco dobre dla produktów firmy elysia i to widać. Każdy z produktów jest ręcznie budowany na zamówienie i testowany, w siedzibie głównej w Niemczech.

Najważniejsze jest brzmienie na najwyższym poziomie. Nawet przy ekstremalnych ustawieniach dźwięk zawsze pozostaje czysty i mocny.

THD Boost

Aktywacja funkcji THD Boost podnosi poziom sygnału przed elementem regulacji wzmocnienia. Generuje to dodatkowe harmoniczne wewnątrz stopnia wejściowego tego wzmacniacza, co ma znaczący wpływ na strukturę dźwiękową sygnału.

elysia mpressor2 qube to kompresor z czystym sprzężeniem zwrotnym, a potencjometr wzmocnienia znajduje się przed elementem sterującym. Oznacza to, że intensywność nasycenia można zwiększyć lub zmniejszyć za pomocą różnych ustawień regulatora wzmocnienia.

Coś wyjątkowego: Detektor w łańcuchu bocznym kompresora działa równolegle i dlatego THD Boost nie ma na niego żadnego wpływu. Rzeczywista kompresja nie zmienia się, wpływa to tylko na dźwięk.

Generowany jest nasycony sygnał, który w rezultacie ma również zmniejszoną dynamikę, ale faktyczna kontrola samego kompresora jest zawsze oparta na oryginalnej dynamice, w tym na wszystkich transjentach, impulsach itp.

Auto Fast

Parametr ataku jest bardzo istotnym czynnikiem dla działania kompresora. Wybór odpowiednich ustawień czasowych jest bardzo ważny, ale w zależności od dynamiki materiału źródłowego może to być trudne zadanie – niezależnie od tego, czy przetwarzane są pojedyncze ścieżki, czy całe miksy.

Jeśli wybrany zostanie bardzo krótki czas ataku, kompresor jest w stanie wychwycić krótkie szczyty, ale z drugiej strony sygnał podtrzymujący również zostanie przetworzony, co może skutkować słyszalnymi zniekształceniami. Dłuższe ustawienia znacznie zmniejszają zniekształcenia, ale wtedy kompresor jest zbyt wolny, aby wyłapywać szybkie impulsy.

W tym miejscu do gry wkracza funkcja Auto Fast. Na przykład, jeśli ustawisz atak na 80 ms, a następnie włączysz tryb Auto Fast, czas ataku zostanie automatycznie skrócony przy szybkich i głośnych impulsach sygnału. Kompresor szybko redukuje sygnał i zapobiega jego prześlizgiwaniu się.

Następnie czas ataku bezpośrednio i automatycznie powraca do pierwotnego ustawienia. W trybie Auto Fast kompresor może działać bardzo szybko, ale tylko wtedy, gdy jest to naprawdę potrzebne. Funkcja ta wpływa na parametr ataku tylko w przypadku krótkich i głośnych impulsów; we wszystkich innych przypadkach priorytet ma oryginalne ustawienie kontrolera.

Anti Log

To stałe czasowe, a zwłaszcza parametr release, decydują o tym, czy przetwarzanie kompresora jest oczywiste, czy dyskretne dla ucha. Na przykład aplikacje masteringowe wymagają z reguły dyskretnego działania. Tutaj znajdziesz głównie logarytmiczne lub liniowe krzywe wyzwalania.

Charakterystyczną cechą logarytmicznego release’a jest to, że stała czasowa skraca się wraz ze wzrostem redukcji wzmocnienia. Zaletą takiego zachowania jest to, że krótkie i głośne szczyty (np. perkusja) mają krótki czas release, podczas gdy pozostały materiał jest przetwarzany z dłuższym czasem release.

Ale jeśli celem jest celowo uderzająca i kreatywna kompresja, zdecydowanie warto odwrócić sytuację do góry nogami. W trybie Anti Log w elysia mpressor2 qube krzywa zachowuje się dokładnie na odwrót: Jeśli wartość progowa zostanie przekroczona i rozpocznie się kompresja, czas release będzie dłuższy na początku. Jeśli jednak sygnał wejściowy zacznie spadać, czas release będzie krótszy.

Specjalny układ sprawia, że zachowanie to jest niezależne od bezwzględnej wartości redukcji wzmocnienia. Bez względu na to, czy kompresor zmniejszy wzmocnienie o 10, 15 czy 20 dB, krzywa zawsze pozostanie taka sama na początku i stanie się szybsza dopiero na końcu. Dzięki tej funkcji możesz stworzyć wiele wyjątkowych efektów kompresji za pośrednictwem jednego przycisku!

Ujemne wskaźniki

Współczynniki ujemne – co to dokładnie oznacza? Aby lepiej zrozumieć tę funkcję, warto uświadomić sobie, co robi kontrola proporcji „normalnego” kompresora:

1:1 Sygnał pozostaje liniowy, nie ma kompresji.

1:2 Po przekroczeniu progu, wzrost o 2 dB na wejściu zostanie skompresowany do wzrostu o 1 dB na wyjściu.

1:∞ Po przekroczeniu progu sygnał wyjściowy jest stale utrzymywany na poziomie progu, nie reagując na dalsze wzrosty na wejściu (limiter).

Przy ujemnym stosunku krzywa charakterystyki wygina się i powraca w dół po przekroczeniu progu. Im głośniejszy sygnał wejściowy, tym niższy sygnał wyjściowy – idealne rozwiązanie dla efektów kompresji. Aby uchwycić ekstremalne „zniszczenie”, jakie może to spowodować, włączenie limitera redukcji wzmocnienia jest właściwym pomysłem.

Wykrocz poza nieskończoność z elysia mpressor2 qube.

Ogranicznik redukcji wzmocnienia

Specjalnością elysia mpressor2 qube jest ogranicznik redukcji wzmocnienia dla napięcia sterującego. Ogranicznik ten nie jest umieszczony w ścieżce audio, gdzie zwykle można go znaleźć, ale w ścieżce sterowania kompresora. Gdy jest aktywowany, ogranicza napięcie sterujące zgodnie z ustawieniem kontrolera GR Limit. Oznacza to: Bez względu na to, jak wysoki może stać się poziom wejściowy – wielkość redukcji wzmocnienia nigdy nie przekroczy ustawionej wartości.

Dla porównania, wyobraźmy sobie suwak na konsoli mikserskiej z ręką przesuwającą suwak do pozycji „play compressor”. Jeśli teraz suwak byłby ograniczony kawałkiem taśmy klejącej na poziomie -10 dB, na przykład, mógłby zredukować sygnał tylko do tej wartości. Jeśli poziom wejściowy spadnie poniżej tego limitu, suwak zostanie odpowiednio przesunięty w górę.

Jeśli jednak sygnał wejściowy stałby się jeszcze głośniejszy, suwak nie mógłby zostać przesunięty w dół ze względu na limit taśmy klejącej, a następnie sygnał wyjściowy stałby się ponownie głośniejszy w zależności od sygnału wejściowego.

Głośne partie w aranżacji mogą zachować swoją dynamikę, ponieważ nie zostaną skompresowane poza limit ogranicznika redukcji wzmocnienia. W ten sposób można łatwo uzyskać bardzo ładne efekty specjalne, takie jak ducking lub kompresja w górę, redukując tylko cichsze części bez zmiany oryginalnej dynamiki w tym samym czasie.

Analogowy dynamiczny miernik LED

Miernik redukcji wzmocnienia jest bardzo ważnym wizualnym narzędziem do oceny działania kompresora, oprócz tego, co mówią ci Twoje uszy. Wiele urządzeń wykorzystuje czasem bardziej, czasem mniej precyzyjne mierniki VU. Jednak ze względu na bezwładność igły mierniki te są przydatne tylko przy umiarkowanych parametrach czasowych.

Inną popularną formą miernika jest łańcuch LED. Niestety ma on również wadę: Gdy używane są standardowe sterowniki, zmiana między dwiema wartościami zawsze następuje gwałtownie. Pojedyncza dioda LED w łańcuchu może zatem pokazywać tylko nieprecyzyjną wartość w określonym przedziale czasu. Gwałtowne migotanie wskazuje, że rzeczywista wartość musi znajdować się gdzieś pomiędzy.

elysia mpressor2 qube rozwiązuje te problemy poprzez zastosowanie analogowego wariantu dynamicznego, który łączy w sobie zalety zarówno mierników VU, jak i łańcuchów LED. Miernik ten jest również oparty na diodach LED, ale specjalna konstrukcja obwodu umożliwia wyświetlanie wartości pośrednich poprzez modulację jasności diod LED.

Oznacza to prawdziwie analogowy sposób pokazywania działania kompresora: Bardzo szybki, ale z płynnymi przejściami. Użytkownik otrzymuje ważne narzędzie do precyzyjnego monitorowania redukcji wzmocnienia – w końcu związek między percepcją akustyczną i wizualną jest właściwy.

Wzmacniacz transkonduktancyjny

Kluczową częścią procesu rozwoju kompresora jest zaprojektowanie jego elementu sterującego, który redukuje sygnał audio sterowany napięciem. Jest to również miejsce, w którym główne koncepcje technologiczne wykazują najbardziej oczywiste różnice.

W elysia mpressor2 qube zastosowano specjalny wzmacniacz transkonduktancyjny (TCA) firmy elysia. Różnicowa para tranzystorów, która wykorzystuje modulowane źródło prądowe do wpływania na wielkość wzmocnienia, stanowi rdzeń tego modułu. Kilka dodatkowych tranzystorów zostało dodanych w celu dalszego zmniejszenia szumów i niepożądanych wpływów napięcia sterującego.

Kolejną zaletą topologii TCA jest bardzo szybka reakcja na napięcie sterujące. Stanowi to podstawę dla kompresora, który radzi sobie nawet z gwałtownymi zmianami dynamiki i zapewnia niezwykle szybkie stałe czasowe.

Na uwagę zasługuje również fakt, że wzmocnienie zostało zaprojektowane jako wzmocnienie sygnału wejściowego. Przebiega ono równolegle do ścieżki sidechain, dzięki czemu nie ma żadnego niepożądanego wpływu na samo przetwarzanie. Zasadniczą zaletą takiego rozwiązania jest to, że szum tła zawsze pozostaje na tym samym poziomie, niezależnie od zastosowanego wzmocnienia.

Regulatory krokowe

elysia mpressor2 qube jest wyposażony w potencjometry krokowe dla wszystkich parametrów. 41 kroków sprawia, że precyzyjne przywołanie jest bardzo łatwe, a jednocześnie zapewniają one użyteczny zakres możliwych ustawień. I po prostu pokochasz ich dotyk.

Kontrolery krokowe to coś, co zwykle można znaleźć tylko w znacznie droższym sprzęcie, specjalnych edycjach masteringowych lub w większości przypadków – wcale. elysia mpressor2 qube wprowadza tę bardzo przydatną funkcję w zwykłej wersji standardowej bez żadnych luksusowych dopłat.

Ekran warstwy uziemienia

Płytka drukowana wzmacniacza elysia mpressor2 qube składa się z co najmniej sześciu warstw: Podczas gdy pierwsze pięć służy do oddzielnego prowadzenia audio i zasilania, szósta jest dedykowaną warstwą ekranu uziemienia. Ale co się za tym kryje?

Ponieważ dodatkowa warstwa uziemienia jest umieszczona bardzo blisko ścieżek przenoszących dźwięk, jest ona bardzo skuteczna jako osłona przed niepożądanymi zakłóceniami powodowanymi przez pola elektryczne.

Dyskretna topologia klasy A

Aby wyjaśnić zalety układów dyskretnych, chcielibyśmy przedstawić porównanie, które na początku może wydawać się nieco dziwne: Technologia audio kontra gotowanie! Jeśli ktoś korzysta wyłącznie z dań instant, będzie musiał zaakceptować to, co wyjdzie z pudełka. Kreatywny kucharz skupia się jednak na własnych przepisach i składnikach.

Pod tym względem układy scalone (IC) są często podobne do zup w proszku: Są tanie, mainstreamowe i po prostu nie pasują do haute cuisine. Jeśli więc chcesz zaprojektować analogowe urządzenie audio w 100% zgodnie z własnymi wymaganiami i pomysłami bez żadnych kompromisów, nie ma możliwości obejścia projektu dyskretnego.

elysia mpressor2 qube konsekwentnie podąża za tą filozofią. Jego kompletna ścieżka audio to nowy projekt oparty na wysokiej jakości dyskretnych komponentach. Prawdziwie unikalny przepis!

Ponadto kreatywny kompresor działa w trybie stałej klasy A. Oznacza to, że tranzystory są zawsze przewodzące, co skutkuje brakiem zniekształceń zwrotnicy i zapewnia nieskazitelną bazę dźwiękową: Ogólny charakter dźwięku jest zawsze szeroki, otwarty i mocny.

Specyfikacja techniczna elysia mpressor2 qube

Pasmo przenoszenia

• <10 Hz – 390 kHz (-3 dB) THD+N
• @ 0 dBu, 20 Hz – 22 kHz: 0.04 %
• @ 10 dBu, 20 Hz – 22 kHz: 0.19 %
• @ 0 dBu, 20 Hz – 22 kHz, THD Boost: 0,24 %
• @ 10 dBu, 20 Hz – 22 kHz, THD Boost: 2,20 %

Poziom szumów

• 20 Hz – 20 kHz (ważony A): -79 dBu
• 20 Hz – 20 kHz (A-ważone), THD Boost: -87 dBu

Zakres dynamiki

• 20 Hz – 22 kHz: 99 dB

Poziom maksymalny

• Wejście: 21 dBu
• Wyjście: 22 dBu

Impedancja

• Wejście: 10 kOhm
• Wyjście: 68 Ohm

Pobór mocy

• Całkowity: 75 mA
