• Pełnozakresowy głośnik 10” do zastosowań turystycznych i instalacyjnych
• Moc ciągła 350 W, moc szczytowa 1400 W

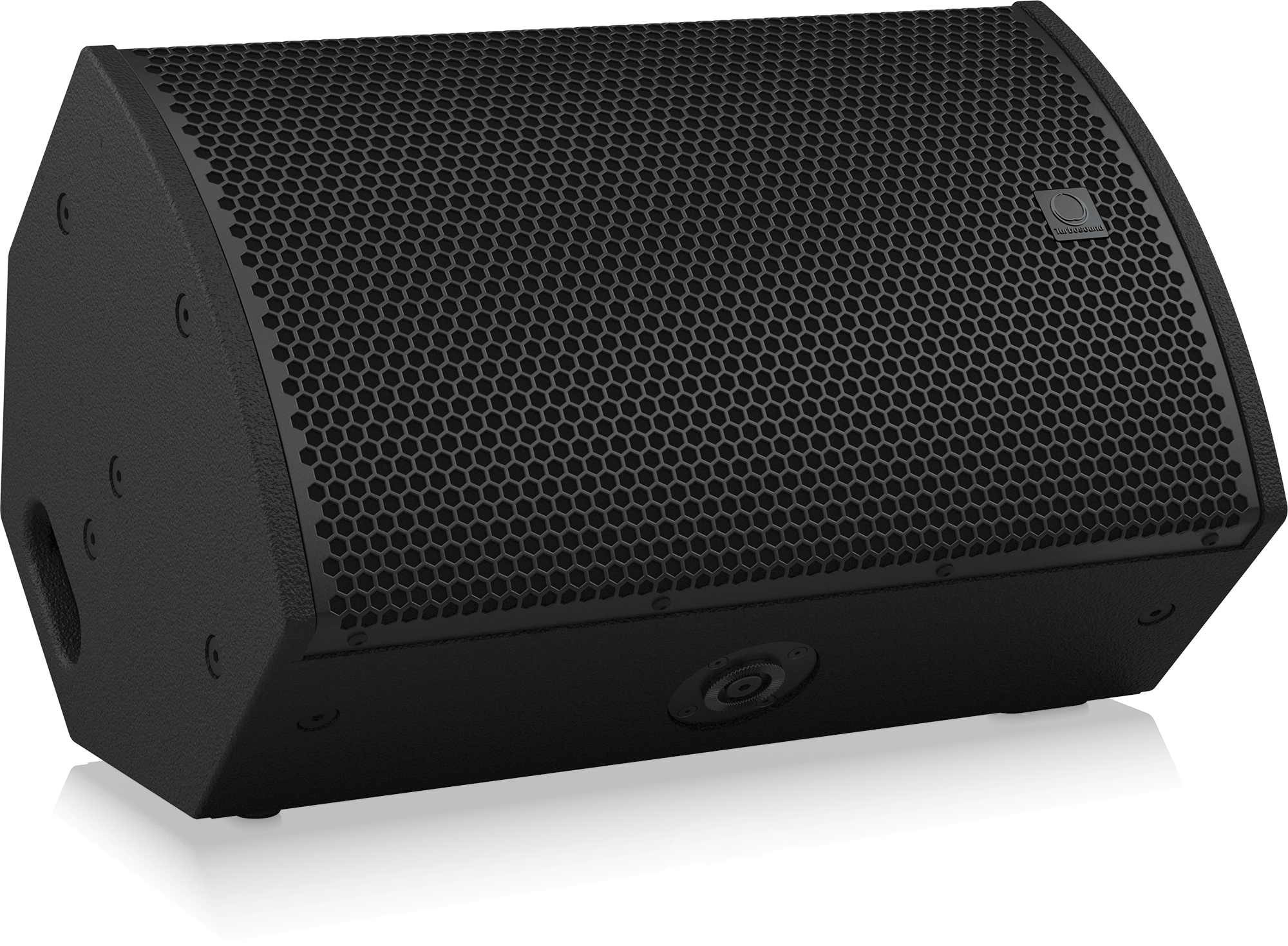

• Idealny do zastosowań FOH, side fill i monitorowych
• 10-calowy przetwornik niskich częstotliwości z cewką drgającą o niskiej masie dla lepszej odpowiedzi przejściowej
• 1,7-calowa cewka drgająca, neodymowy przetwornik kompresyjny z membraną poliamidową
• Obrotowa tuba Catenary zapewnia dyspersję 80° H x 50° V

• Obudowa ze sklejki 15 mm (5/8″) z wytrzymałym, półmatowym wykończeniem czarną farbą PU 0

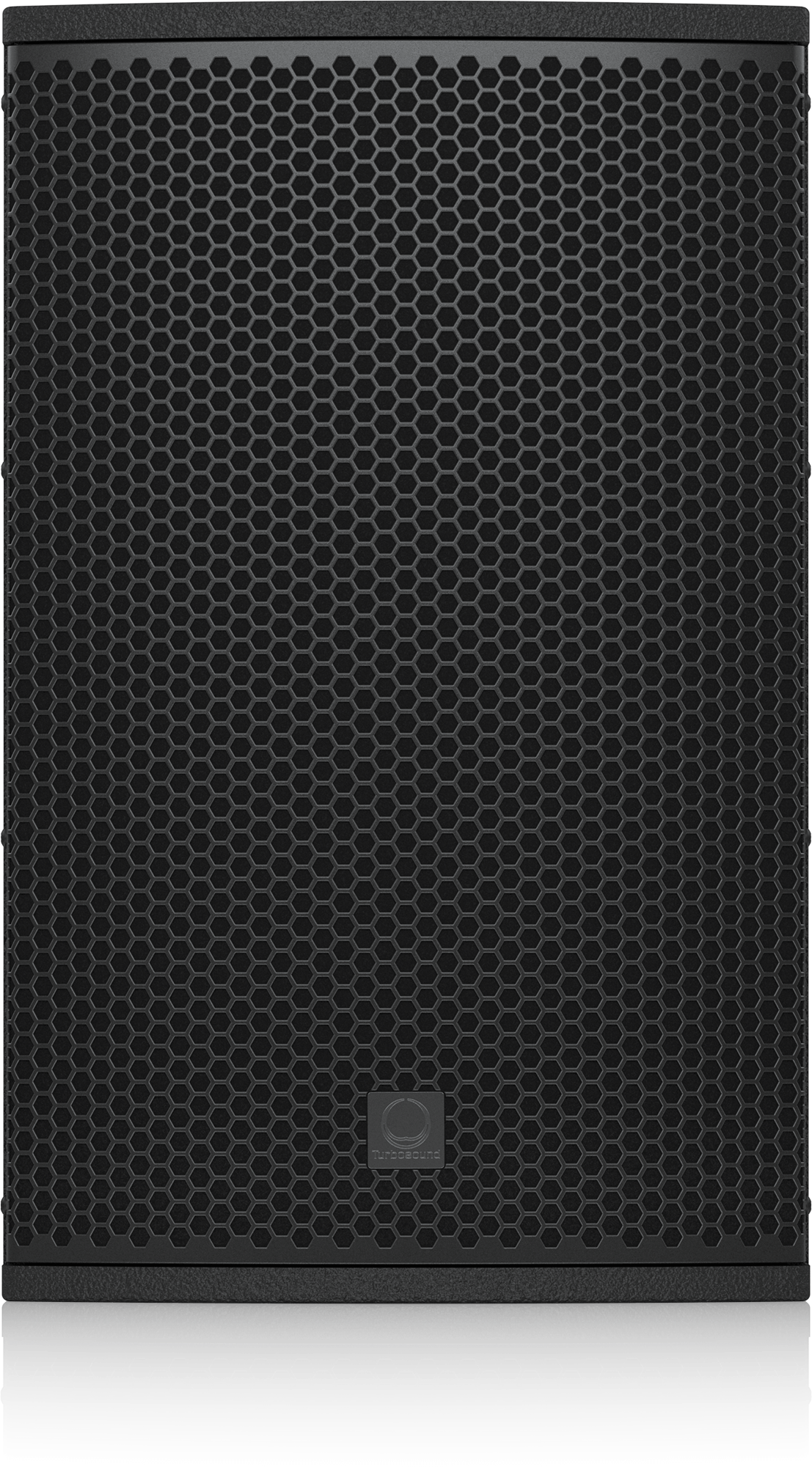

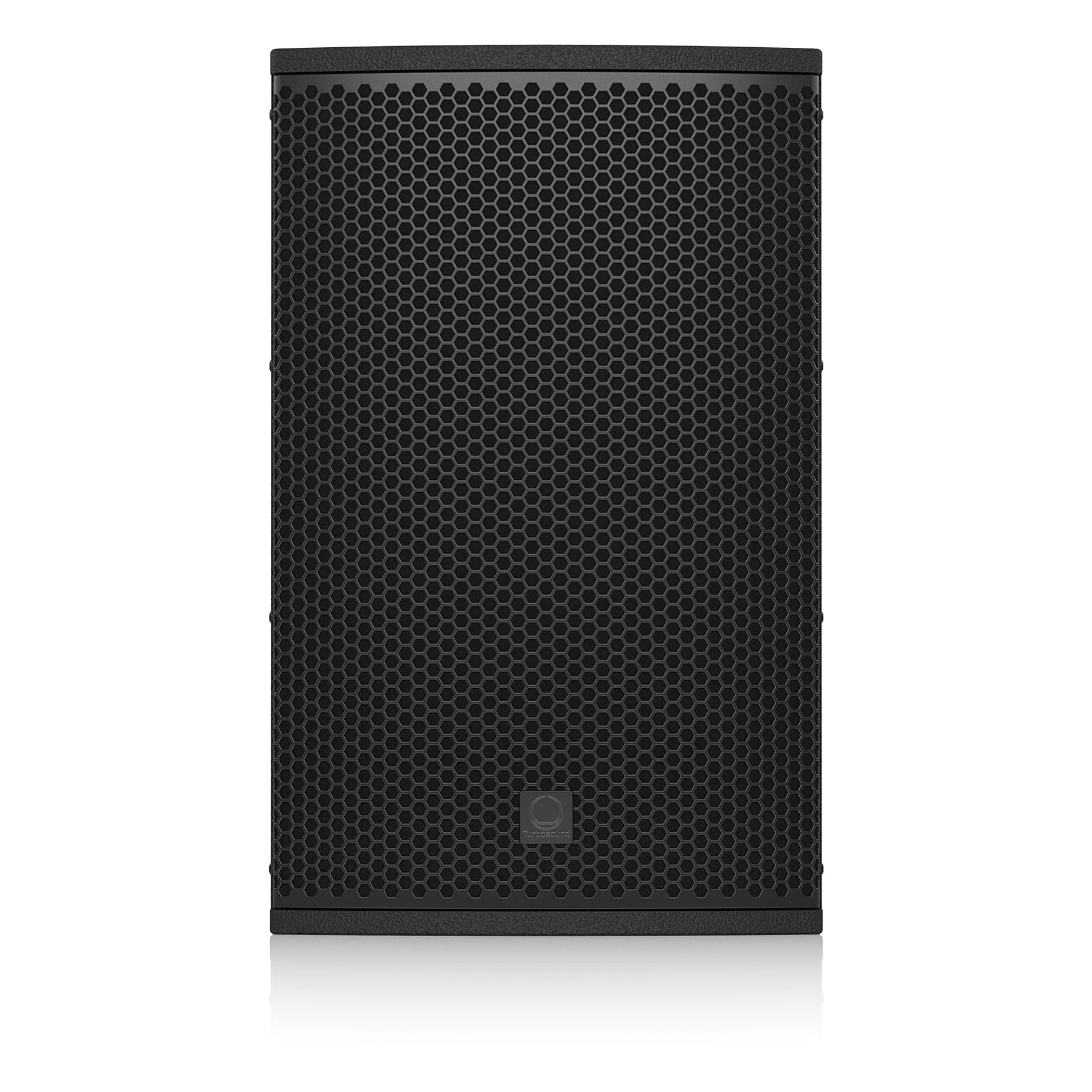

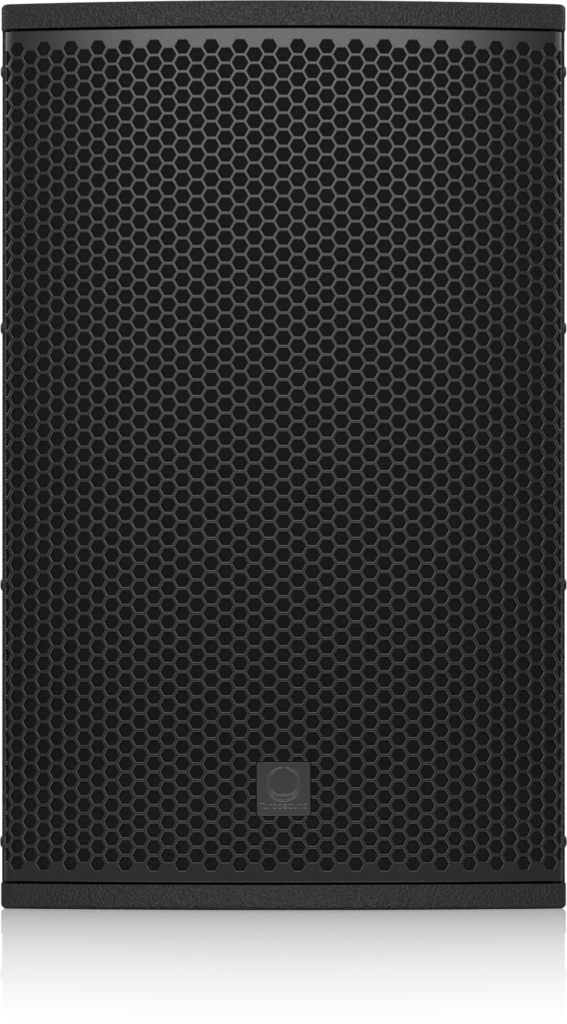

• Wytrzymała, malowana proszkowo kratka z perforowanej siatki stalowej

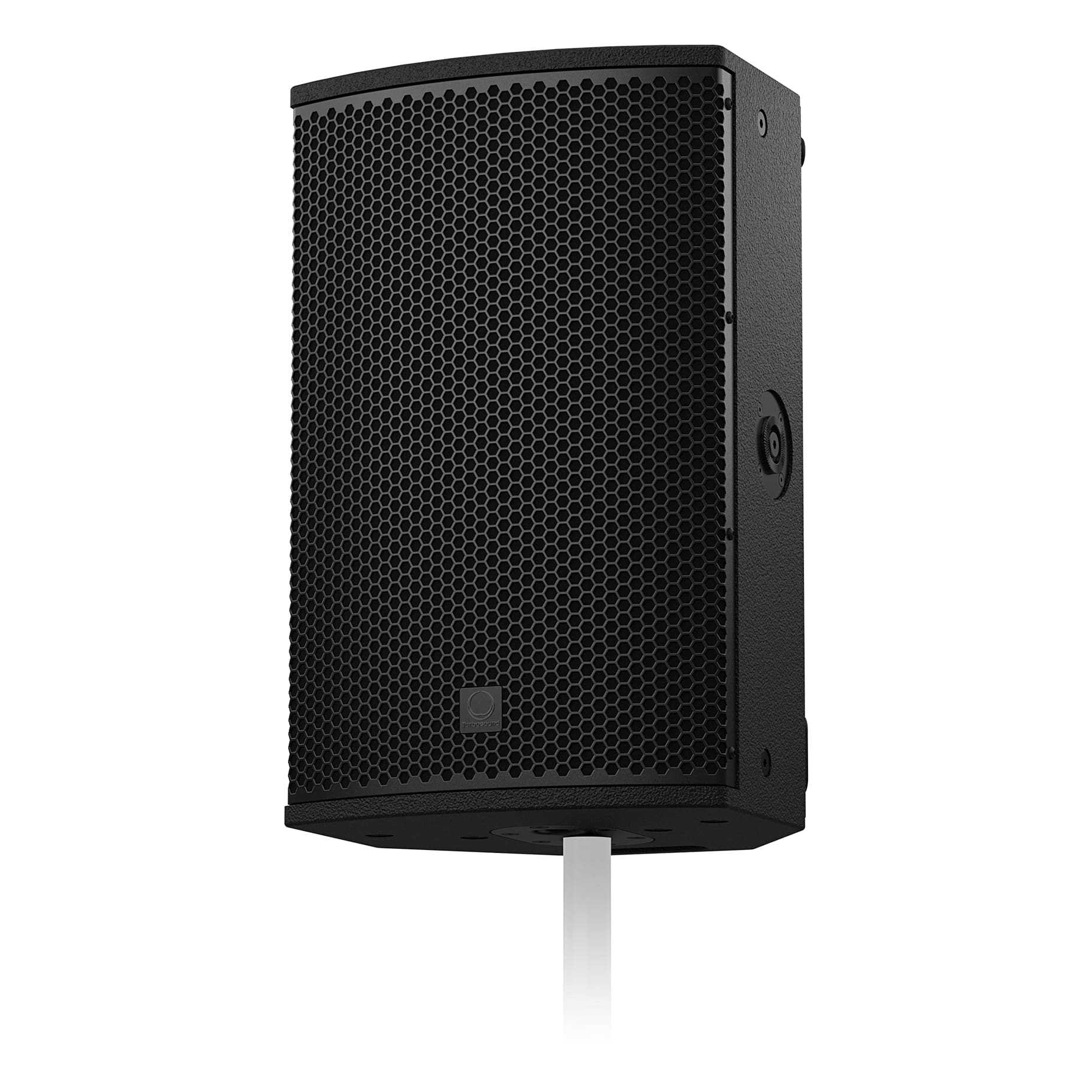

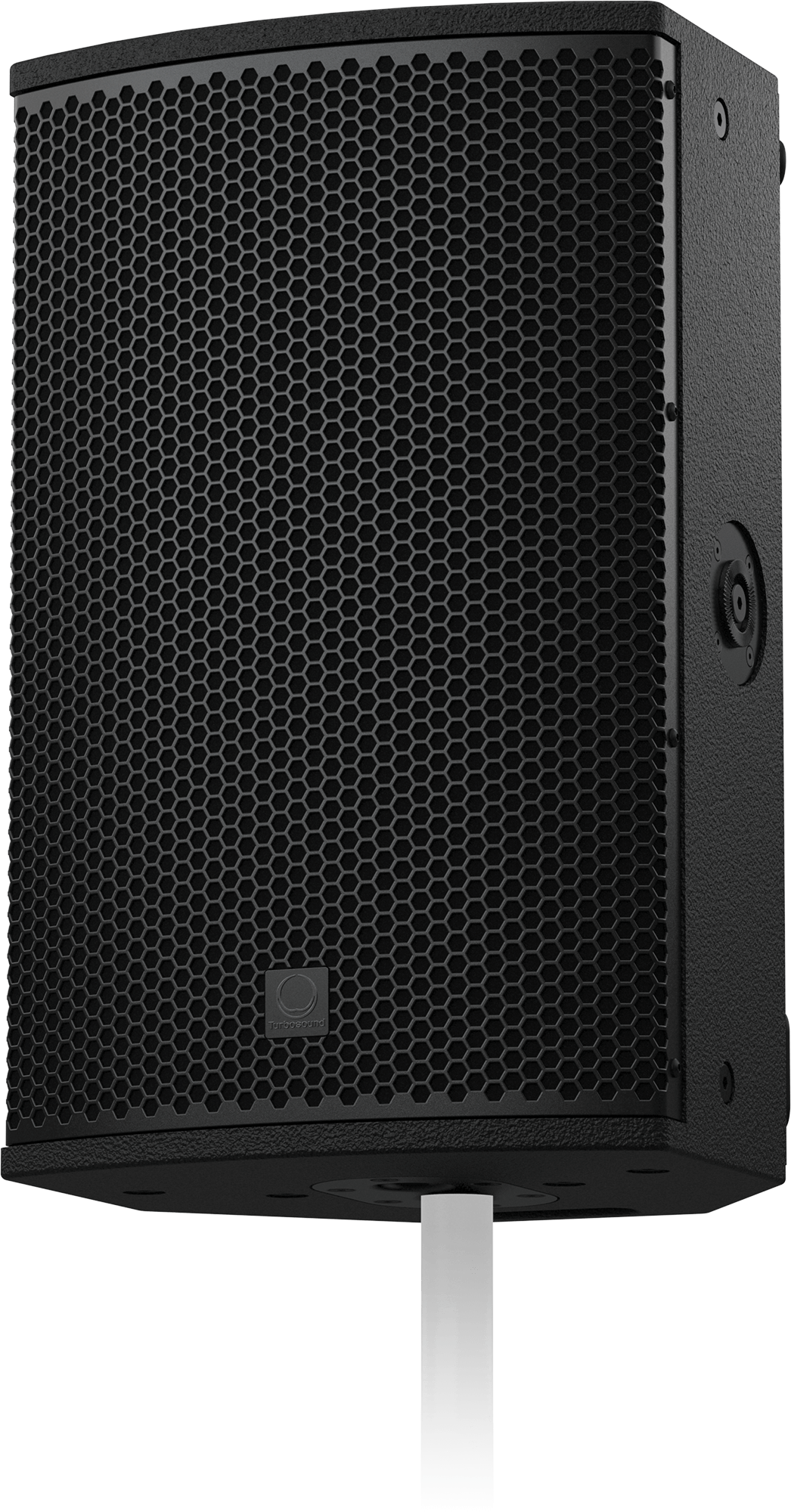

• Zintegrowane mocowanie na maszt 35 mm z podwójnym kątem nachylenia i uchwytami
• Wiele wewnętrznych punktów mocowania umożliwia montaż na wsporniku i zawieszenie w dowolnej orientacji
• 2 złącza NL4M zapewniające niezawodne działanie przez długi czas

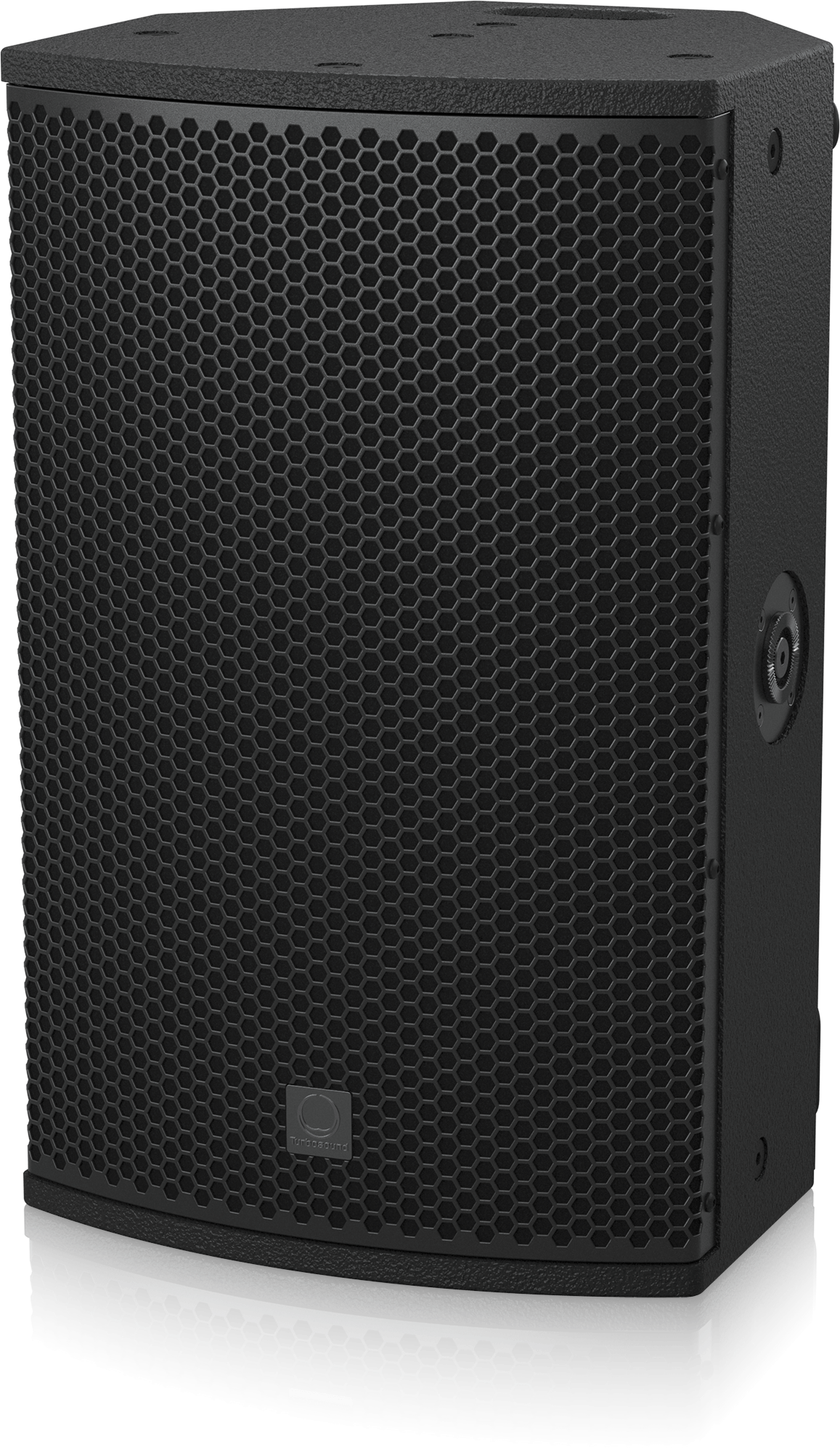

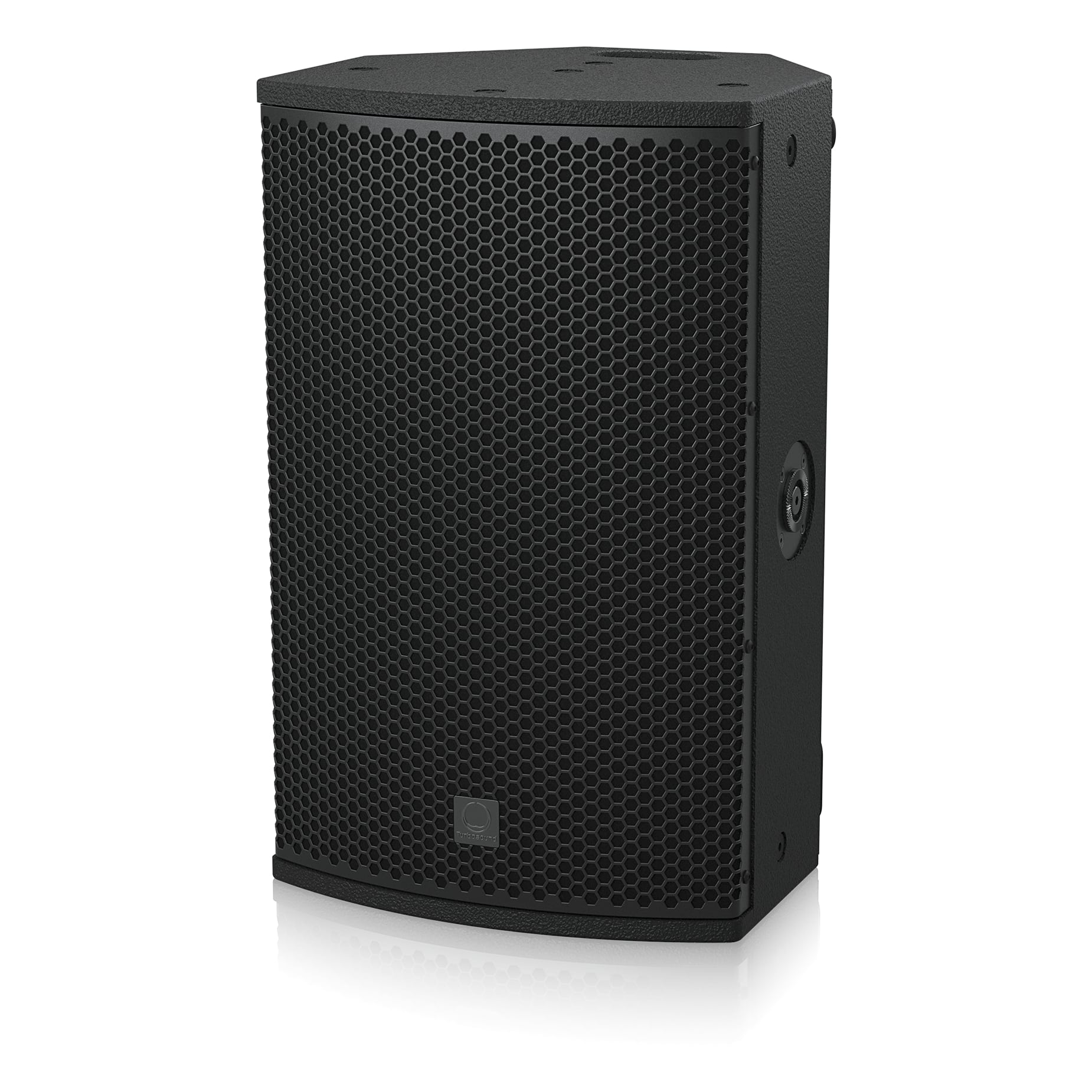

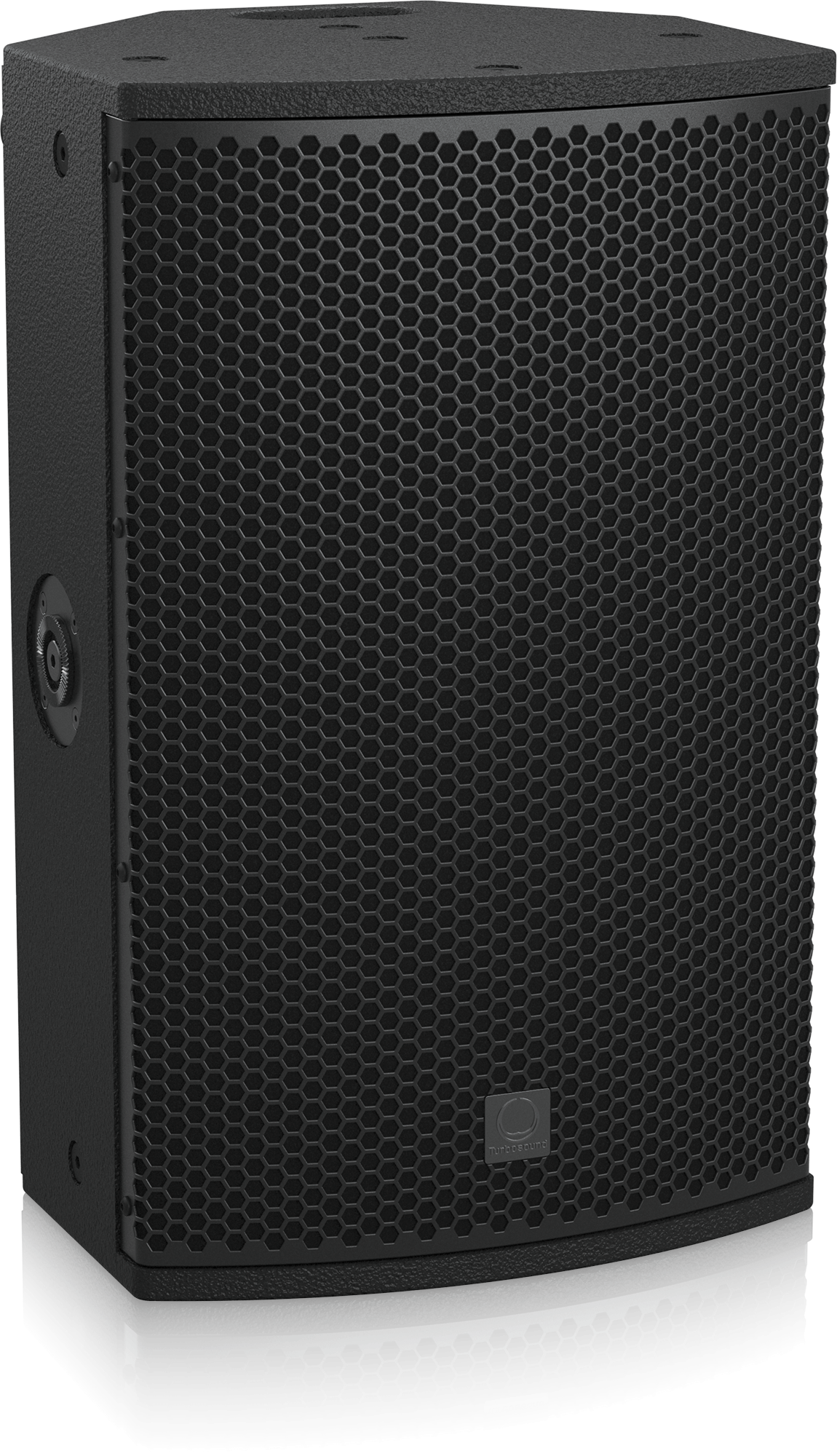

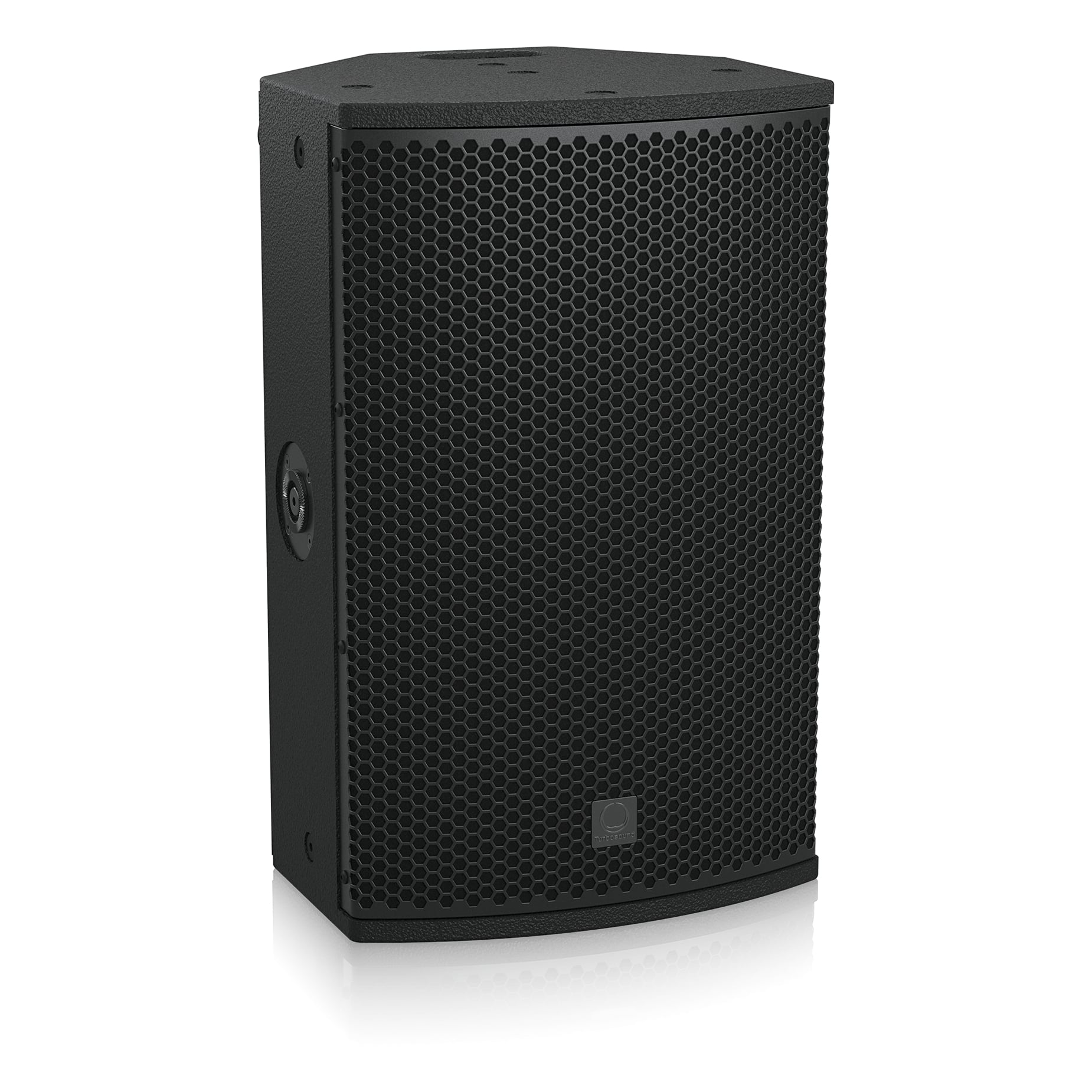

Turbosound PQ10

2-drożny, pełnozakresowy PQ10 to przetworzony pasywny 10-calowy system głośnikowy o mocy 1400 W, idealnie nadający się do szerokiej gamy zastosowań związanych z nagłośnieniem mowy i muzyki. Zaprojektowany do współpracy z zasilanymi systemami zarządzania głośnikami Lab Gruppen, PQ10 zapewnia optymalną wydajność w zastosowaniach FOH, side-fill, monitorach scenicznych i liniach opóźniających.

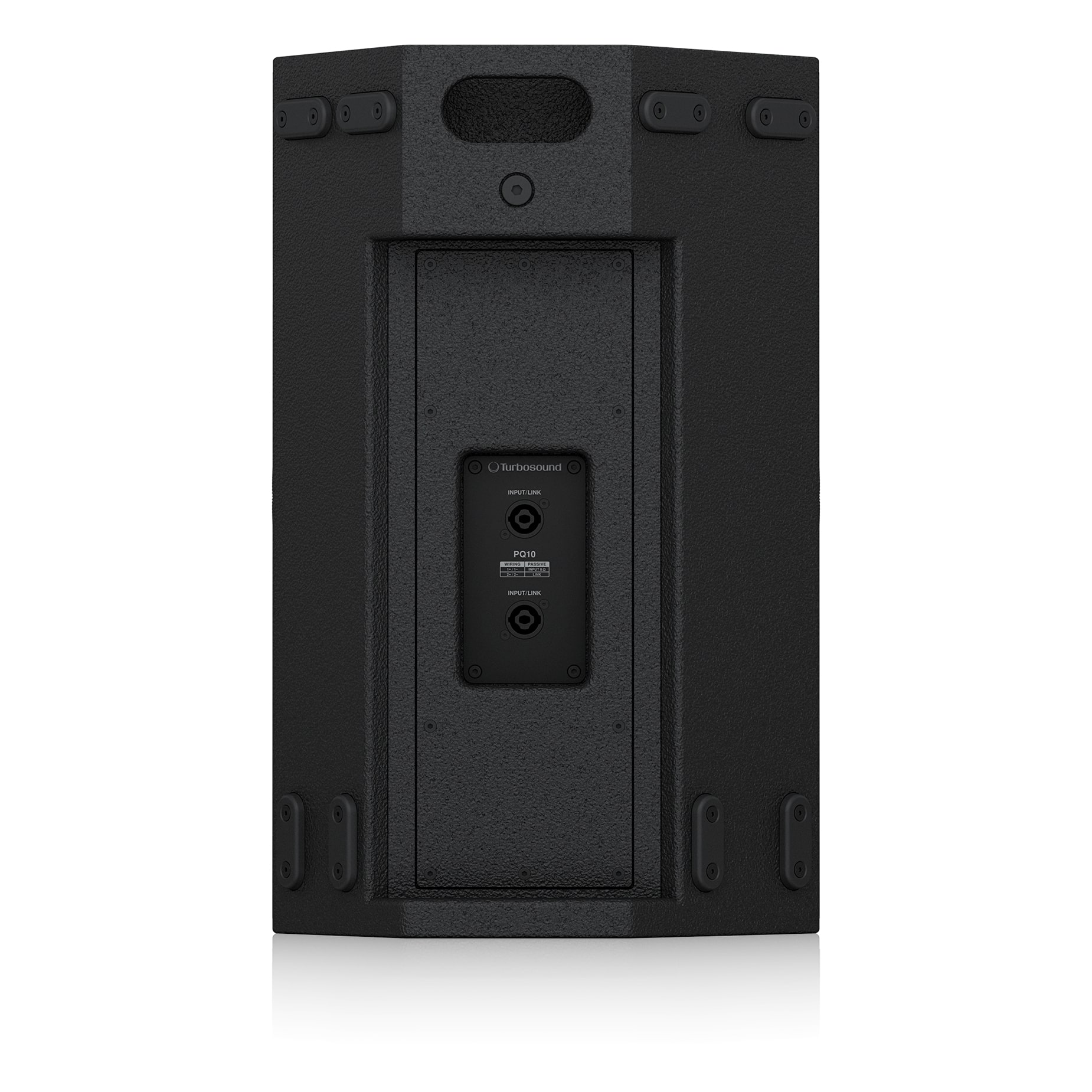

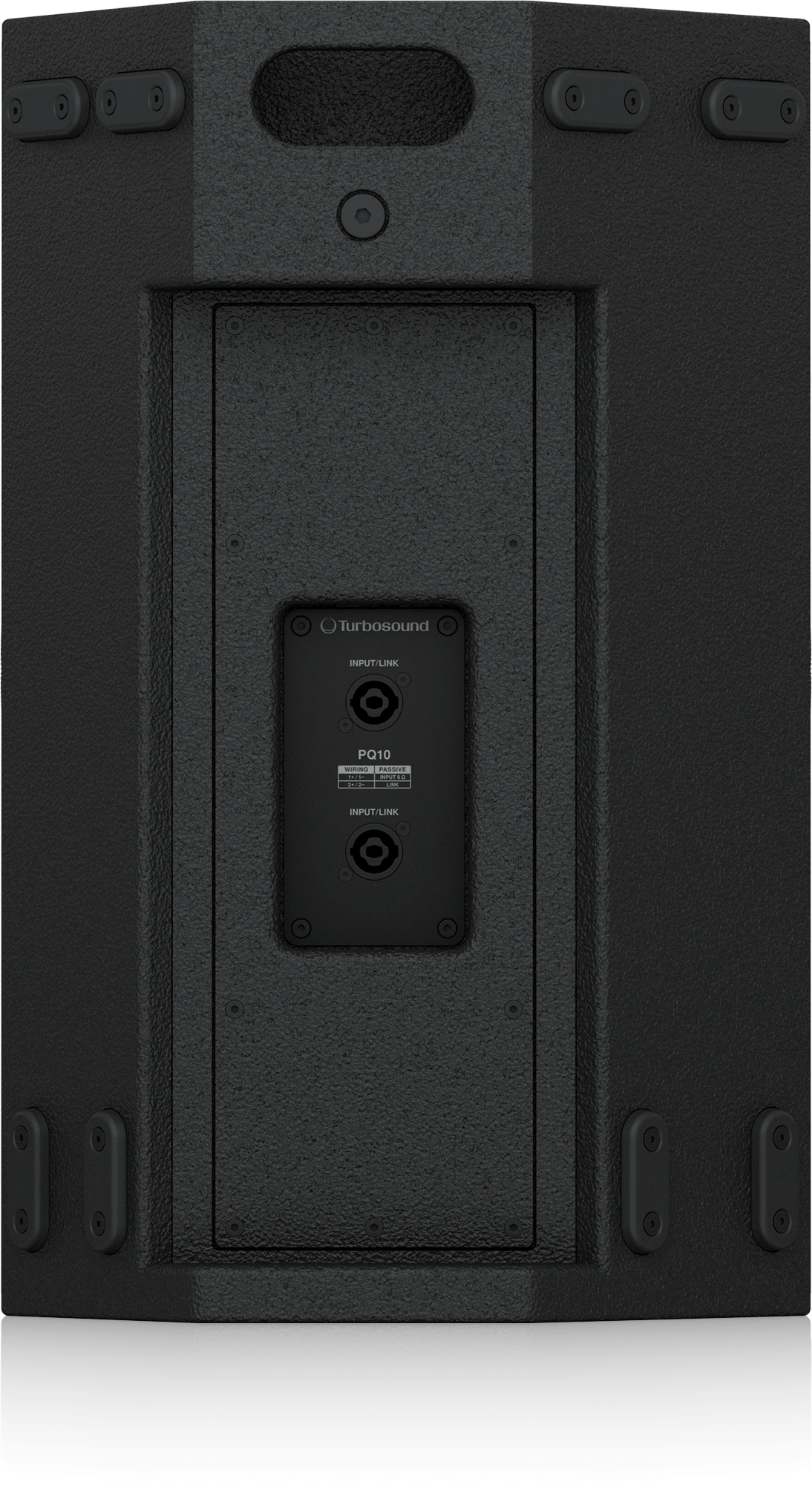

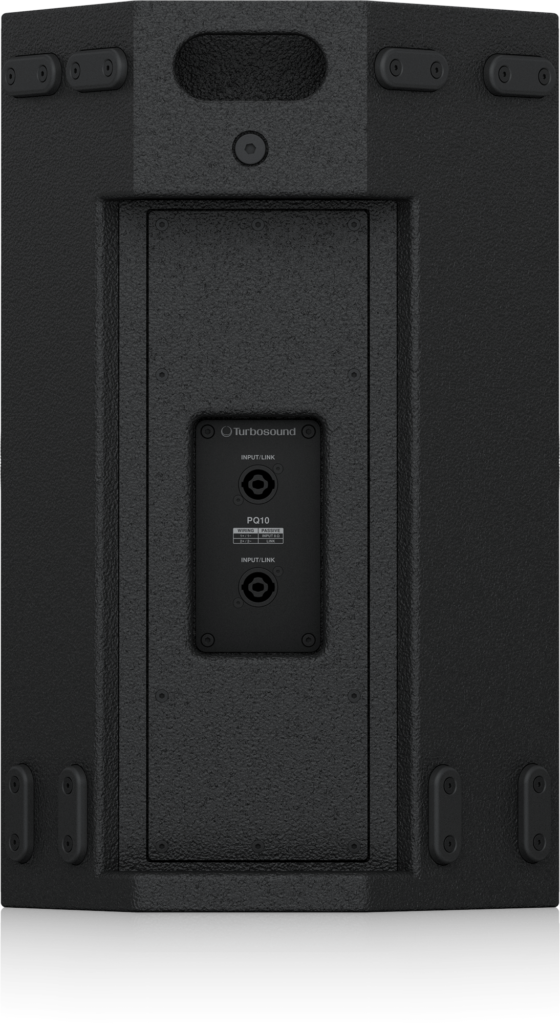

PQ10 posiada 10-calowy ferrytowy przetwornik niskich częstotliwości z cewką drgającą o niskiej masie dla lepszej odpowiedzi przejściowej oraz 1-calowy neodymowy przetwornik kompresyjny o wysokiej częstotliwości z kopułką poliimidową zamontowany na wykładniczej tubie Catenary obracanej o 80° w poziomie i 50° w pionie. Wszystkie przetworniki są dopasowane do wewnętrznej pasywnej zwrotnicy w obudowie typu reflex. Płyta przyłączeniowa na tylnym panelu zawiera 2 standardowe złącza głośnikowe z blokadą skrętną do połączeń wejściowych i połączeń z dodatkowymi obudowami.

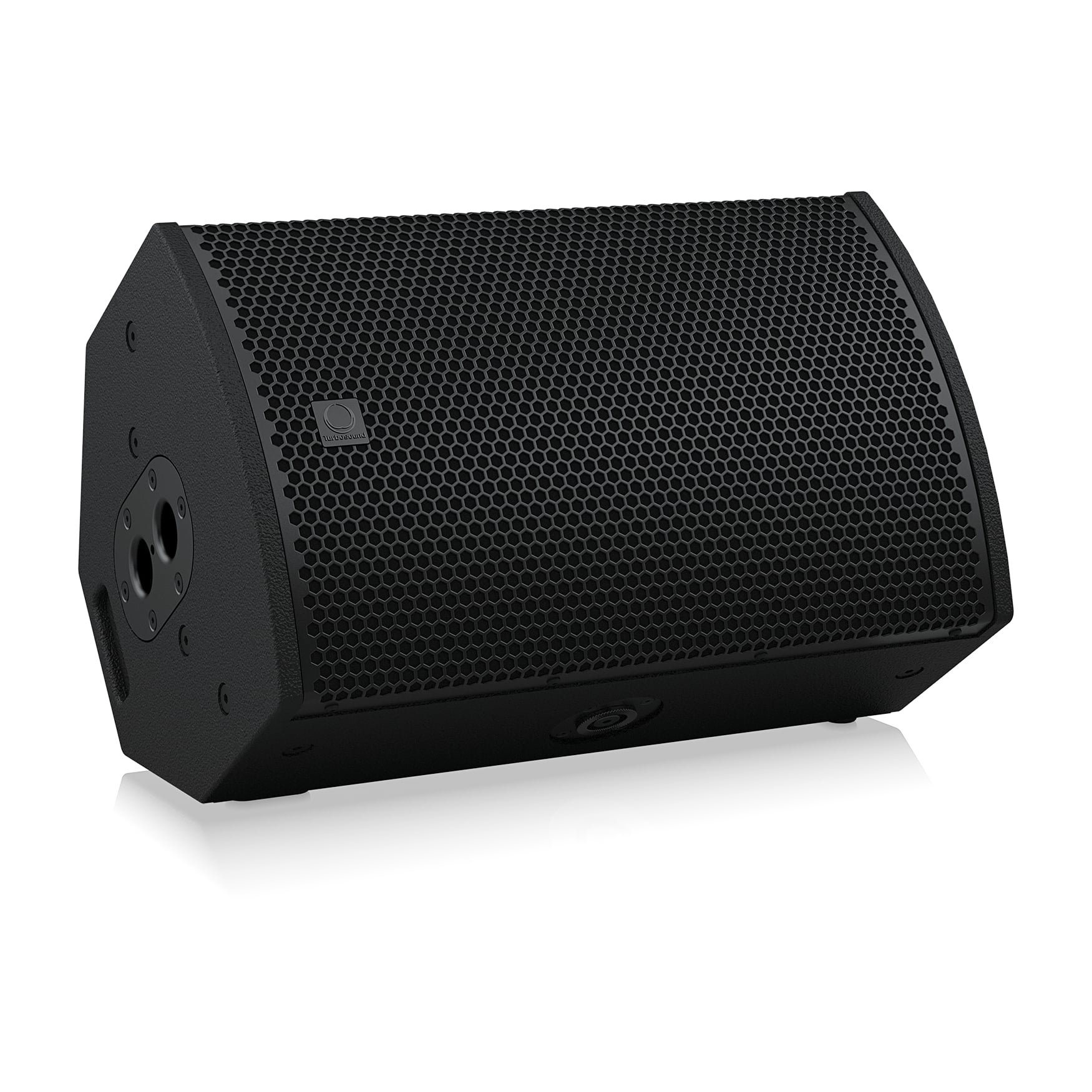

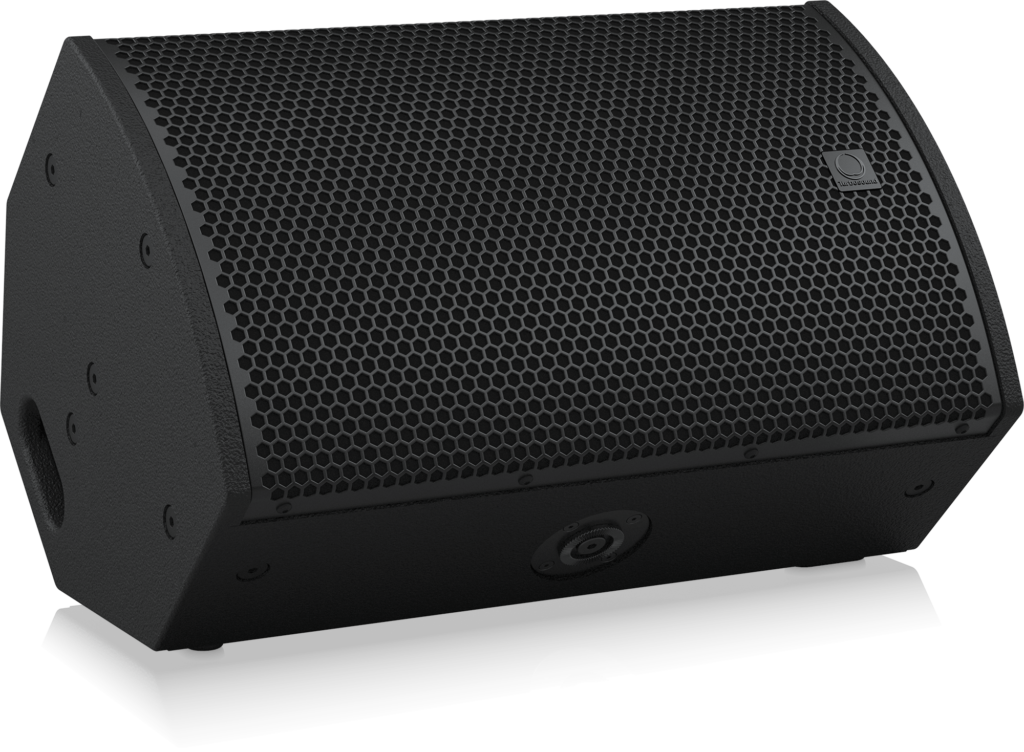

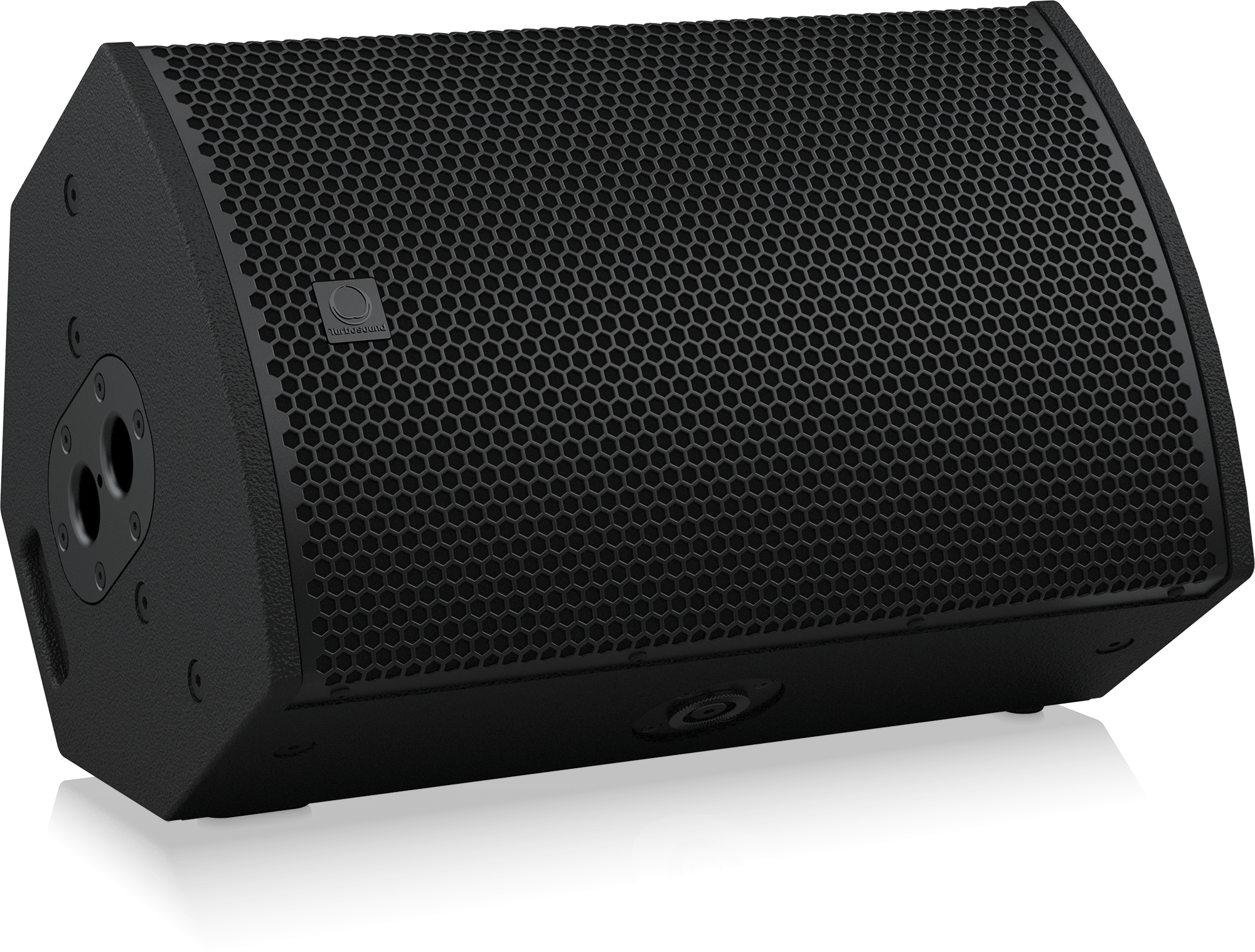

Wykończona bardzo trwałą, półmatową czarną farbą PU, obudowa jest wykonana z 15 mm (5/8″) sklejki i zawiera wytrzymałą, malowaną proszkowo, owiniętą tkaniną perforowaną stalową kratkę z siatki. Wiele gwintowanych punktów mocowania umożliwia zawieszenie w dowolnej orientacji lub montaż. Opcjonalne latające ramię i obrotowe wsporniki są dostępne osobno. PQ10 posiada również podwójne gniazdo 35 mm do standardowego montażu na maszcie oraz zintegrowany uchwyt do wygodnego transportu.

Niestandardowe przetworniki, falowody i tuby

Turbosound jest znany na całym świecie z projektowania i budowy najbardziej kultowych głośników i subwooferów. Dokłada wszelkich starań i jesteśmy dumni z utrzymania tej reputacji, wykorzystując wyłącznie przetworniki, falowody i tuby zaprojektowane i określone przez nas zgodnie z naszymi wymagającymi standardami. Nowa konstrukcja tuby Catenary zapewnia dyspersję 80° x 50° dla pasma wysokich częstotliwości.

Integracja z Lab Gruppen IPX 4800 i PLM+

Przy stale rosnącej złożoności współczesnych systemów dźwiękowych, bezproblemowa integracja z Lab Gruppen IPX 4800 i PLM+ jest warunkiem wstępnym dla serii PQ od Turbosound. Inżynierowie przygotowali i skrupulatnie zaprojektowali serię ustawień wstępnych, które pozwolą użytkownikowi osiągnąć maksymalną możliwą wydajność i spójność systemu. Można je znaleźć w sekcji pobierania. Przyszłe platformy Lab Gruppen obsługujące FIR będą obsługiwane.

Narzędzia do symulacji akustycznej – Turbosound PQ10

Pliki EASE GLL są dostarczane dla oprogramowania do symulacji akustyki EASE Focus 3, które jest dostępne do bezpłatnego pobrania. Umożliwia to dokładne obliczenie zarówno pokrycia akustycznego, jak i wybór punktu zawieszenia w celu przechylenia i wycelowania obudowy pod żądanym kątem.

Architektura i specyfikacja techniczna

Głośnik powinien być pełnozakresowy, dwudrożny, pasywny, składający się z jednego 10-calowego (250 mm) przetwornika ferrytowego LF z 2,5-calową cewką drgającą i jednego 1-calowego (25 mm) neodymowego przetwornika kompresyjnego HF z 1,7-calową cewką drgającą. Specyfikacje wydajnościowe typowej jednostki produkcyjnej powinny spełniać lub przekraczać następujące wymagania: pasmo przenoszenia, mierzone z wejściową falą sinusoidalną, powinno być płaskie w zakresie ±3 dB od 80 Hz do 20 kHz i w zakresie -10 dB od 50 Hz do 20 kHz. Nominalna dyspersja, w punktach -6 dB, powinna wynosić średnio 80° H x 50° V, z możliwością obrotu. Impedancja nominalna powinna być pasywna: 8 Ohm.

Moc bierna: 350 W ciągła, 1400 W szczytowa. (LF: 350 W ciągły HF: 50 W ciągły FR: 400 W ciągły) Czułość, mierzona na osi, średnia uśredniona w podanym paśmie, powinna wynosić 96 dB, 1 W przy 1 metrze. Maksymalny poziom SPL 134 dB w trybie pasywnym (ocena FR, średni poziom szczytowy pokrywający się z pasmem przenoszenia. Poziom SPL w odległości 1 m w warunkach swobodnego pola, przy użyciu szumu różowego o współczynniku szczytu 4, z dedykowanym ustawieniem wstępnym).

Wymiary: 545 mm wysokości x 340 mm szerokości x 320 mm głębokości. Masa netto: 17,8 kg. Systemem głośnikowym powinien być Turbosound PQ10. Żaden inny głośnik nie może zostać zaakceptowany, chyba że przedłożone dane z niezależnego laboratorium testowego potwierdzą, że powyższe połączone specyfikacje wydajności / rozmiaru są równe lub przekroczone.
