ChamSys GeNetix GD10

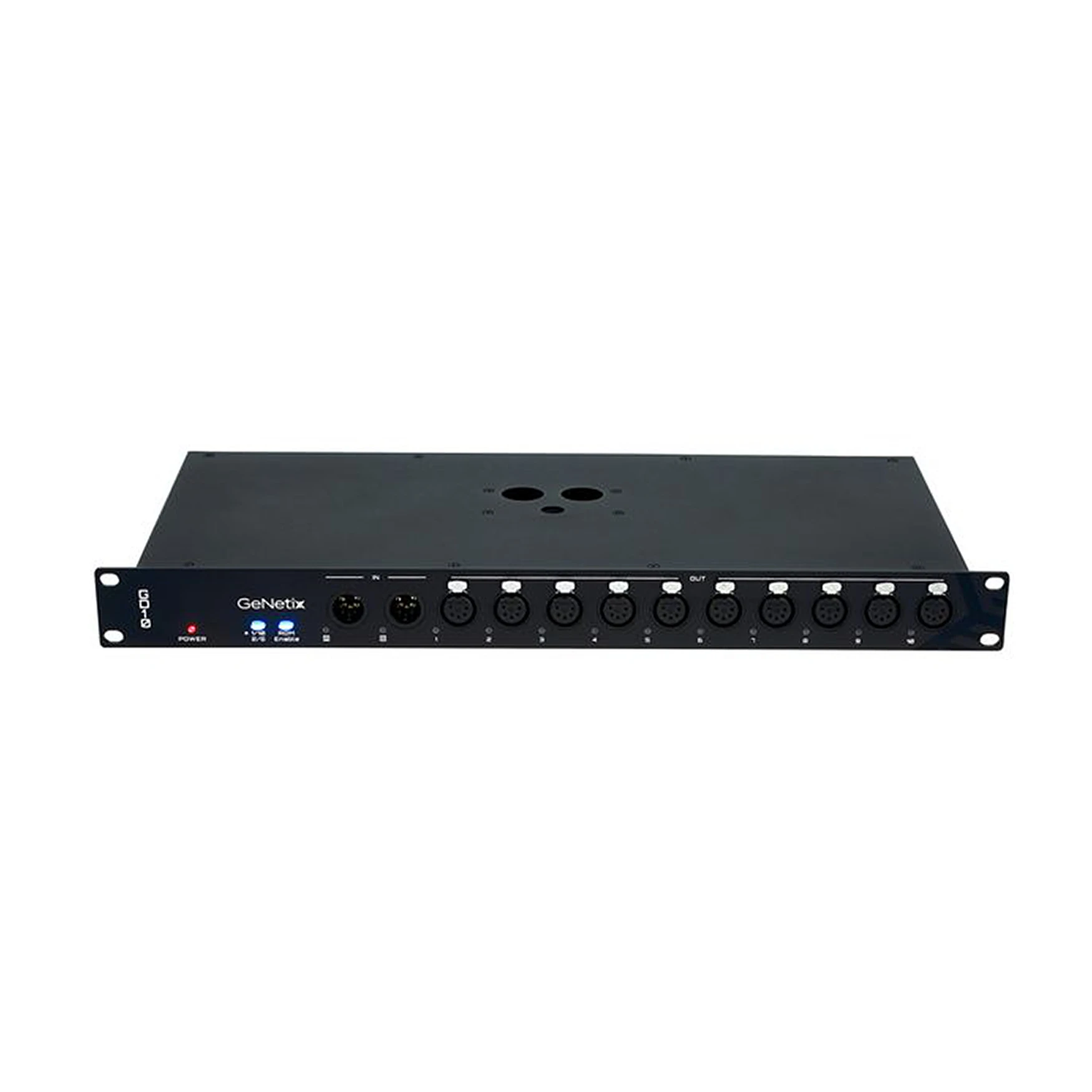

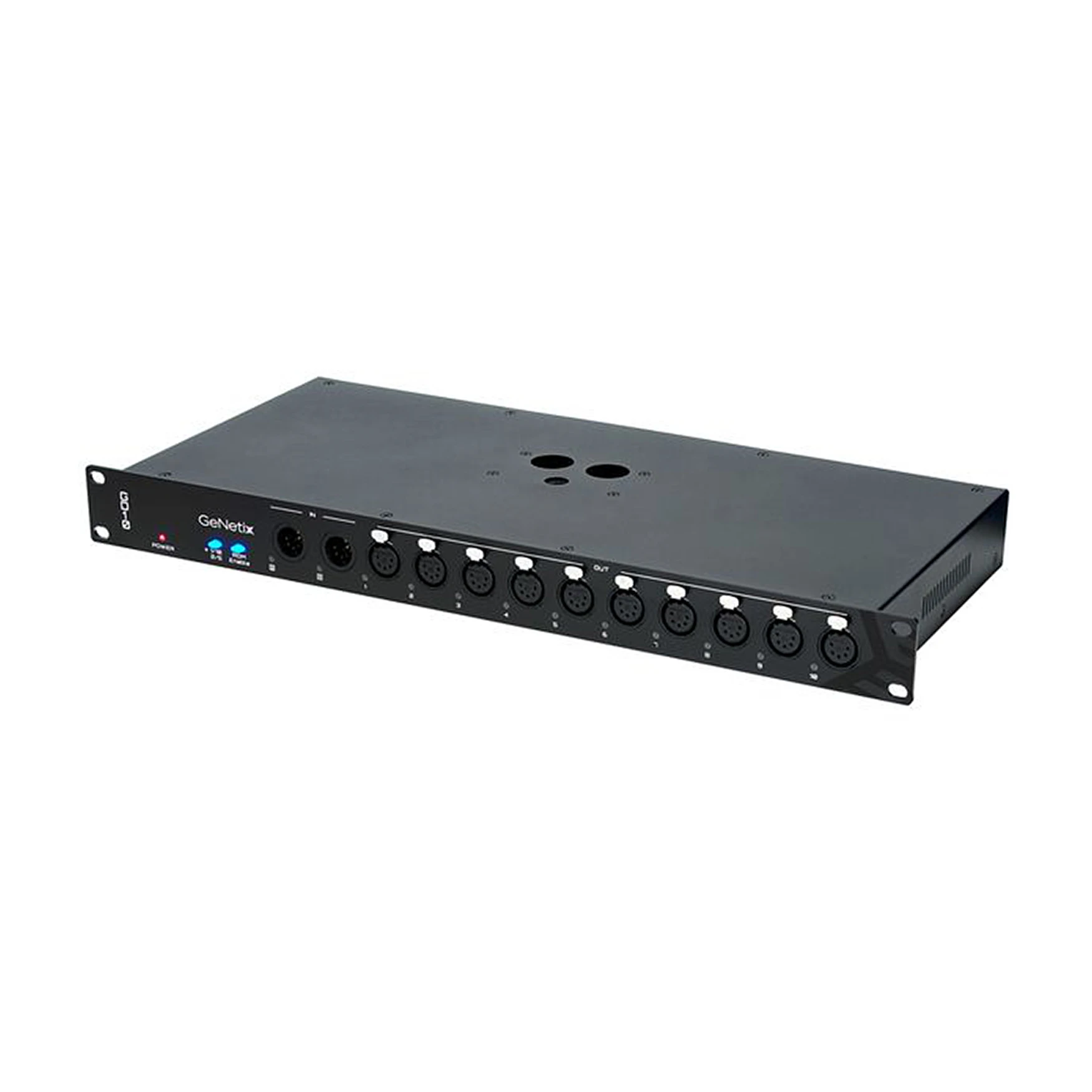

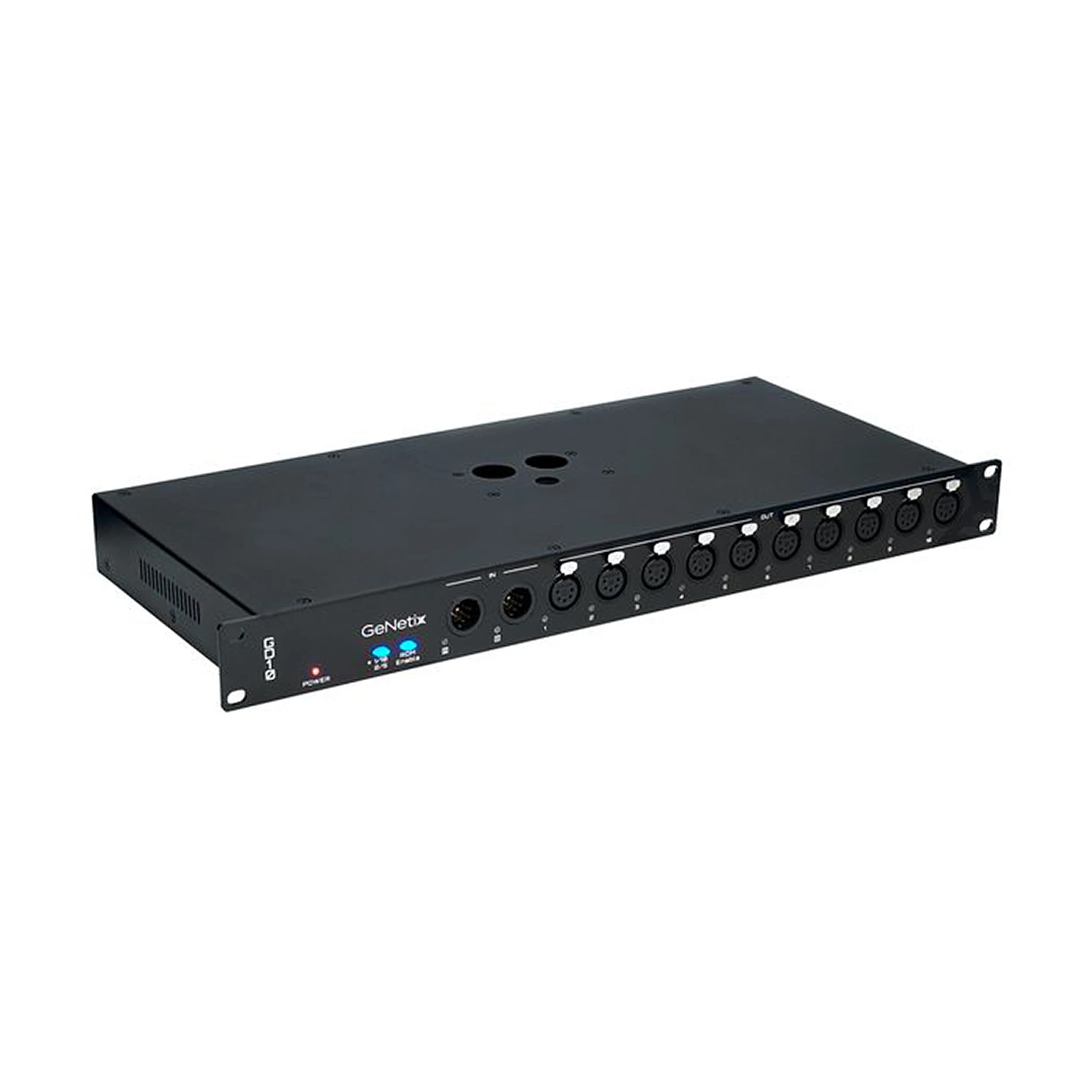

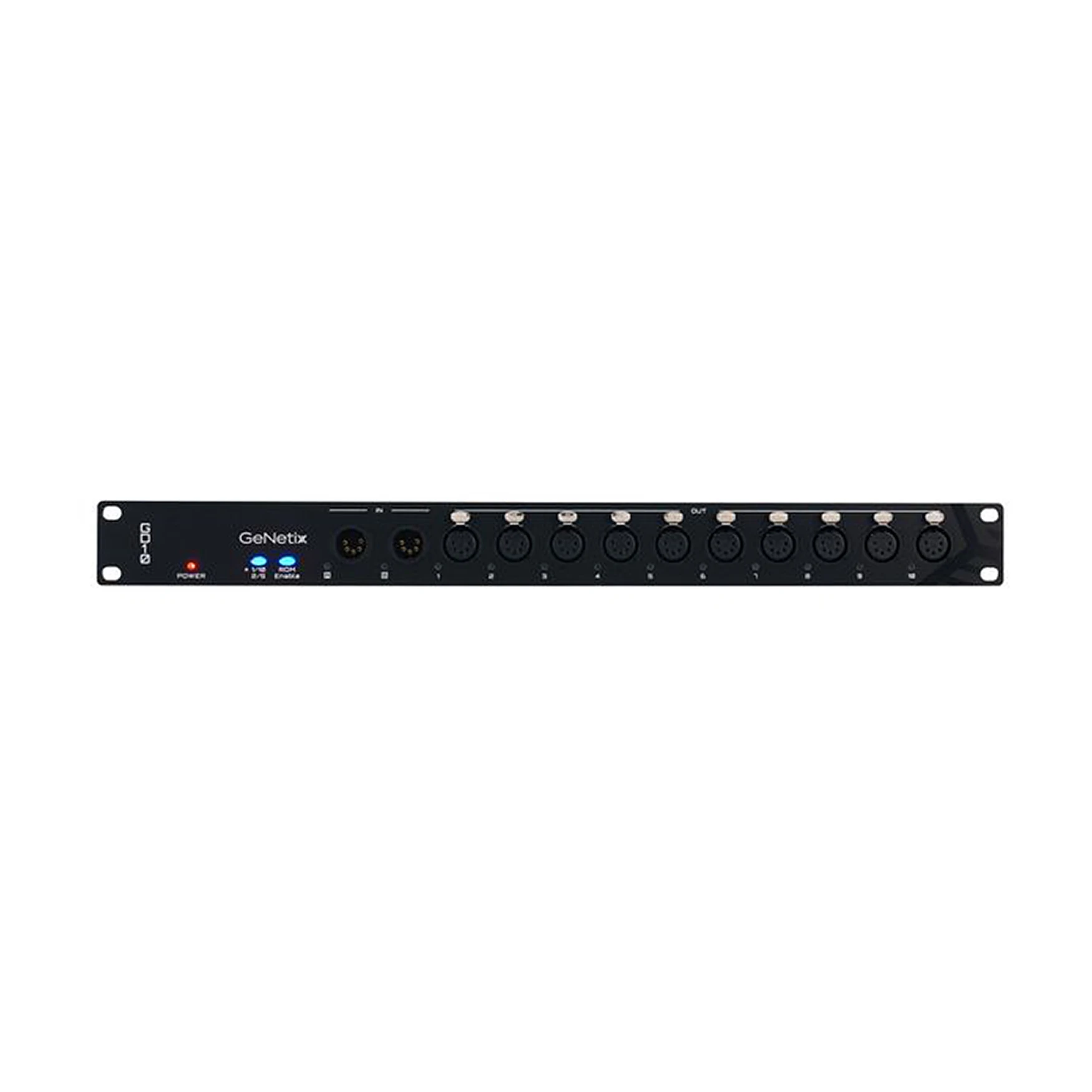

ChamSys GeNetix GD10 to 10-portowy, rack-mountowany splitter DMX z obsługą RDM, zaprojektowany do niezawodnego rozdzielania i buforowania sygnału DMX zarówno w instalacjach stałych, jak i na wydarzeniach na żywo. Opto-izolowane wyjścia i dwa niezależne wejścia dają elastyczność przy budowie rozbudowanych, wielokanałowych systemów oświetleniowych opartych na tradycyjnym okablowaniu DMX.

Dlaczego warto

Dziesięć opto-izolowanych wyjść skutecznie zapobiega przenoszeniu się zakłóceń elektrycznych i uszkodzeń między poszczególnymi liniami DMX - jeśli jeden z podłączonych fixture'ów ulegnie awarii elektrycznej, izolacja optyczna chroni pozostałe dziewięć linii przed skutkami tej usterki. Dwa niezależne wejścia DMX i dwa przełączane tryby pracy (1×10 lub 2×5) dają dużą elastyczność - można rozdzielić jeden sygnał na dziesięć wyjść, albo obsłużyć dwa niezależne uniwersa DMX, każdy rozdzielony na pięć wyjść.

Przycisk RDM Disable pozwala w razie potrzeby usunąć dane RDM z linii i wyretimingować sygnał DMX, co poprawia kompatybilność w środowiskach z różnorodnym, czasem starszym sprzętem, gdzie ruch RDM mógłby powodować problemy. Funkcja DMX Fallback umożliwia połączenie fixture'ów na jednym uniwersie w pętlę między dwoma portami, zapewniając redundancję - jeśli jeden kabel zostanie uszkodzony, dane DMX nadal docierają do wszystkich urządzeń drugą drogą.

Solidna, rackowa konstrukcja 1U i bardzo niski pobór mocy (6,5 W) sprawiają, że GD10 sprawdza się jako niezawodny element infrastruktury zarówno w instalacjach stałych, teatrach, jak i na trasach koncertowych, gdzie prostota i stabilność sygnału DMX są kluczowe.

Kluczowe cechy

• 10 opto-izolowanych wyjść DMX - ochrona przed przenoszeniem zakłóceń i uszkodzeń między liniami.
• 2 niezależne wejścia DMX - z dwoma przełączanymi trybami pracy: 1×10 lub 2×5.
• Zgodność z RDM E1.20 - pełne wsparcie dla zdalnego zarządzania urządzeniami.
• Przycisk RDM Disable - usuwanie danych RDM z linii i retiming sygnału DMX dla maksymalnej kompatybilności.
• Funkcja DMX Fallback - pętlowe połączenie portów na jednym uniwersie dla zwiększonej redundancji sygnału.
• Wkładka M12 - dodatkowa opcja montażu zaciskowego.
• Bardzo niski pobór mocy (6,5 W) - energooszczędna praca w trybie ciągłym.

Dla kogo

Polecamy ChamSys GeNetix GD10 szczególnie:

• Instalatorom systemów oświetleniowych opartych na tradycyjnym okablowaniu DMX, potrzebującym niezawodnego rozdzielenia sygnału na wiele linii.
• Realizatorom obsługującym duże produkcje z wieloma niezależnymi liniami fixture'ów, gdzie izolacja optyczna chroni przed awariami elektrycznymi.
• Firmom wynajmującym sprzęt oświetleniowy, ceniącym elastyczność trybów 1×10 i 2×5 dopasowanych do różnych scenariuszy wynajmu.
• Instalacjom stałym w teatrach i domach kultu, gdzie stabilność i prostota tradycyjnego sygnału DMX są priorytetem.

Najczęściej zadawane pytania

Czy GD10 konwertuje sygnał sieciowy Art-Net lub sACN na DMX?

Nie, GD10 to czysty splitter elektryczny DMX-do-DMX, bez portu sieciowego - służy wyłącznie do rozdzielania i buforowania sygnału DMX na wiele wyjść, nie do konwersji z sieci. Do konwersji Art-Net/sACN na DMX potrzebny jest osobny węzeł, np. z rodziny ChamSys GeNetix GN2, GN5 czy GN10.

Czym różnią się tryby 1×10 i 2×5?

W trybie 1×10 jeden sygnał wejściowy DMX jest rozdzielany na wszystkie dziesięć wyjść. W trybie 2×5 urządzenie obsługuje dwa niezależne wejścia DMX, każde rozdzielone na pięć osobnych wyjść.

Do czego służy przycisk RDM Disable?

Usuwa dane RDM z linii sygnałowej i retimereguje sygnał DMX, co poprawia kompatybilność w środowiskach ze starszym sprzętem, gdzie ruch RDM mógłby powodować zakłócenia.

Czy GD10 odblokowuje oprogramowanie MagicQ PC?

Nie, w przeciwieństwie do węzłów sieciowych GN, GD10 jako czysty splitter DMX nie odblokowuje żadnego trybu pracy systemów MagicQ PC.

Co to jest funkcja DMX Fallback?

Pozwala połączyć fixture'y na jednym uniwersie w pętlę między dwoma portami, dając redundancję - jeśli jeden kabel zostanie uszkodzony, dane DMX nadal docierają do wszystkich urządzeń drugą drogą.

Specyfikacja techniczna

• Typ: rack-mountowany, 10-portowy splitter DMX z obsługą RDM
• Format: 19", 1U
• Wejścia DMX: 2 × 5-pin XLR (męskie)
• Wyjścia DMX: 10 × 5-pin XLR (żeńskie), opto-izolowane
• Tryby pracy: przełączane, 1×10 lub 2×5
• Zgodność RDM: E1.20
• Przycisk RDM Disable: tak
• Funkcja DMX Fallback: tak (redundancja przez pętlowe połączenie portów)
• Wkładka M12: tak (zaciskowa opcja montażu)

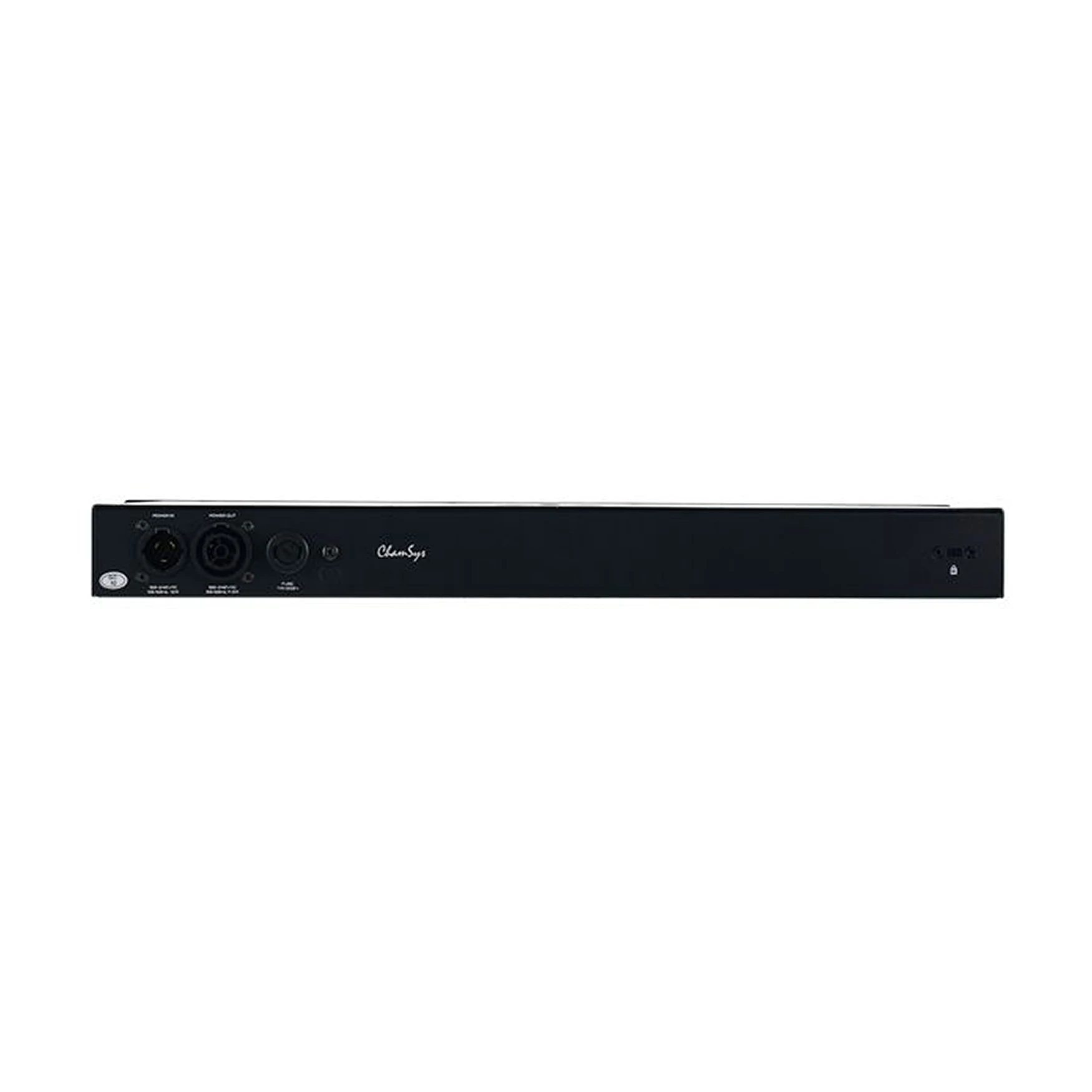

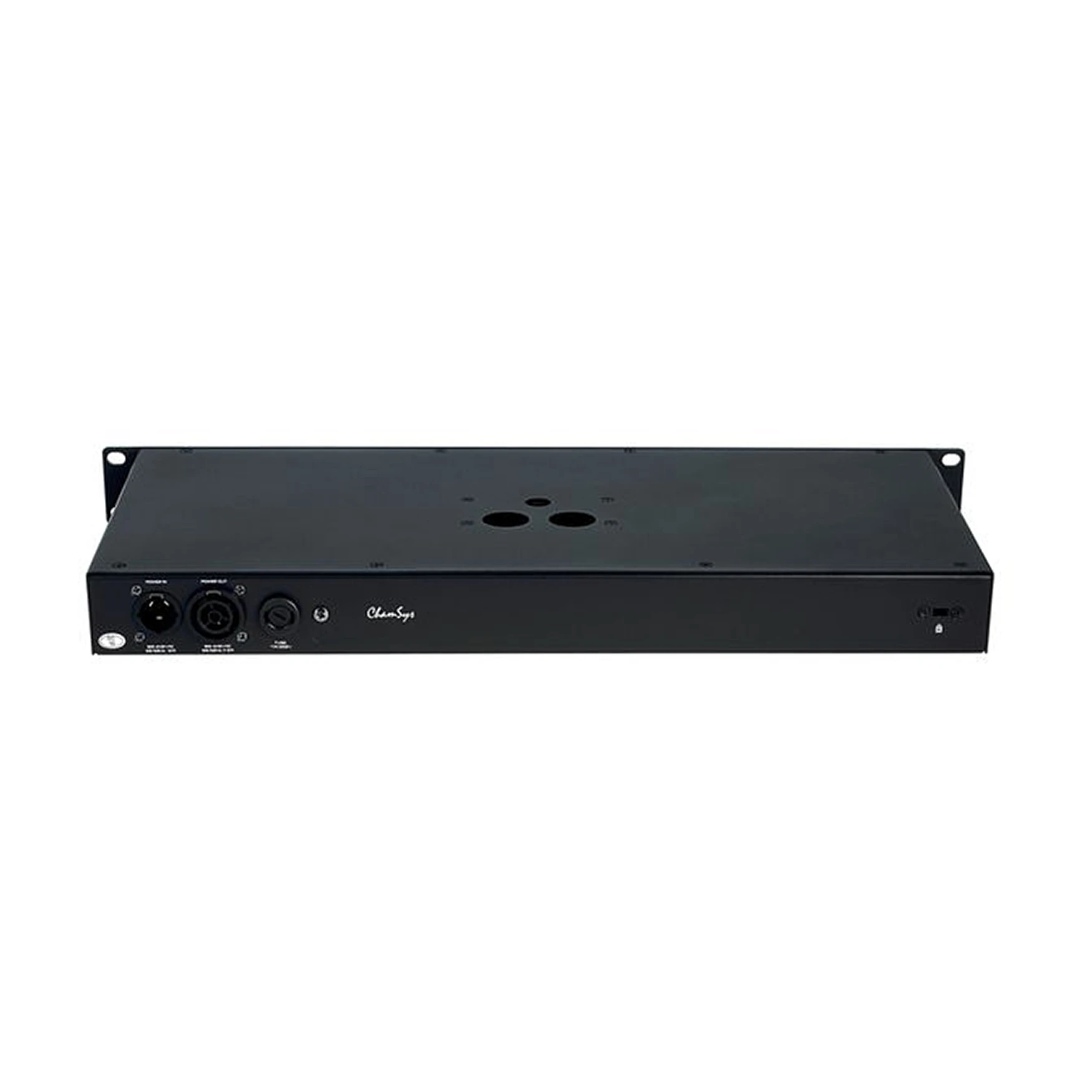

• Zasilanie: powerCON TRUE1, 110-240 V AC
• Maksymalny pobór mocy: 6,5 W
