ChamSys GeNetix GN10R

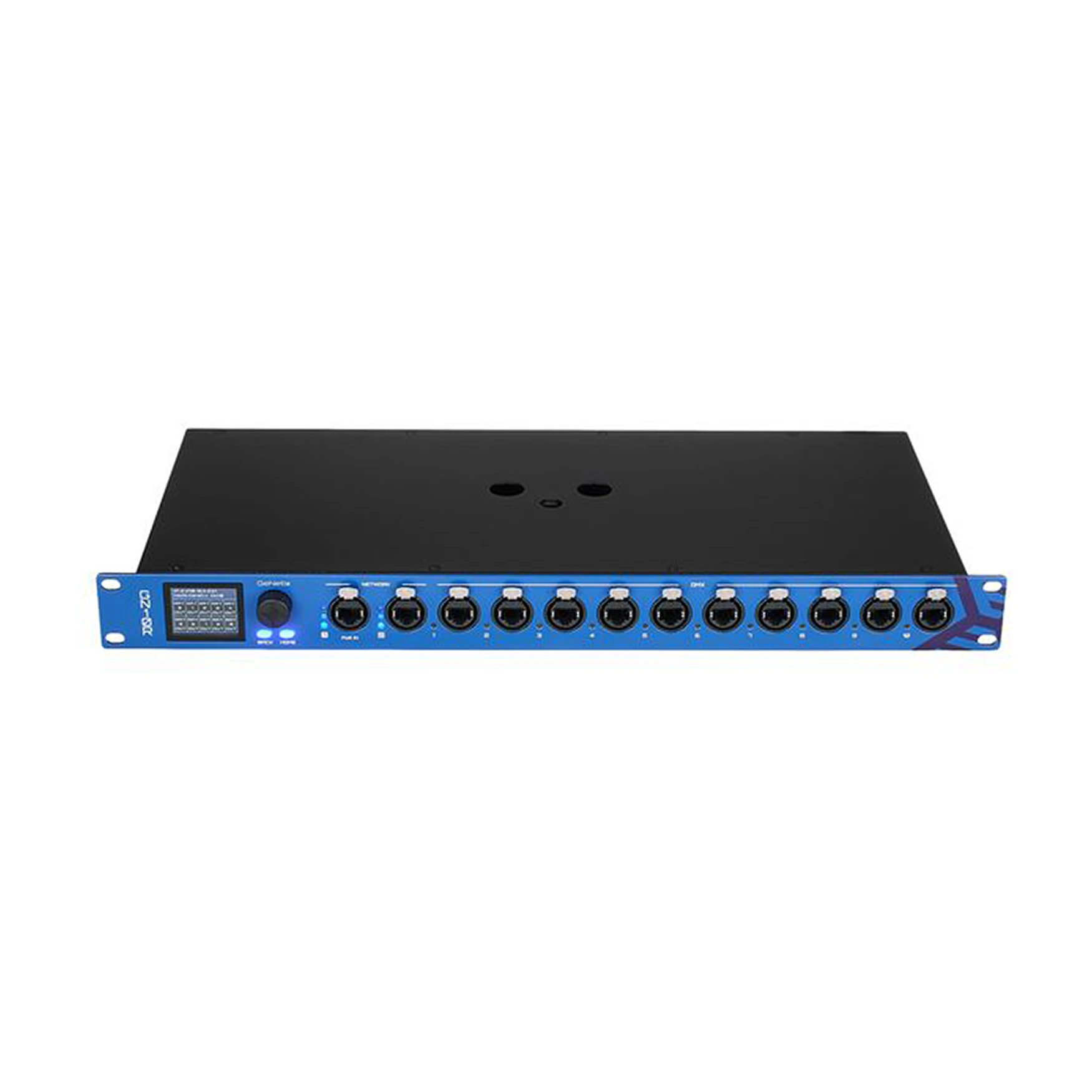

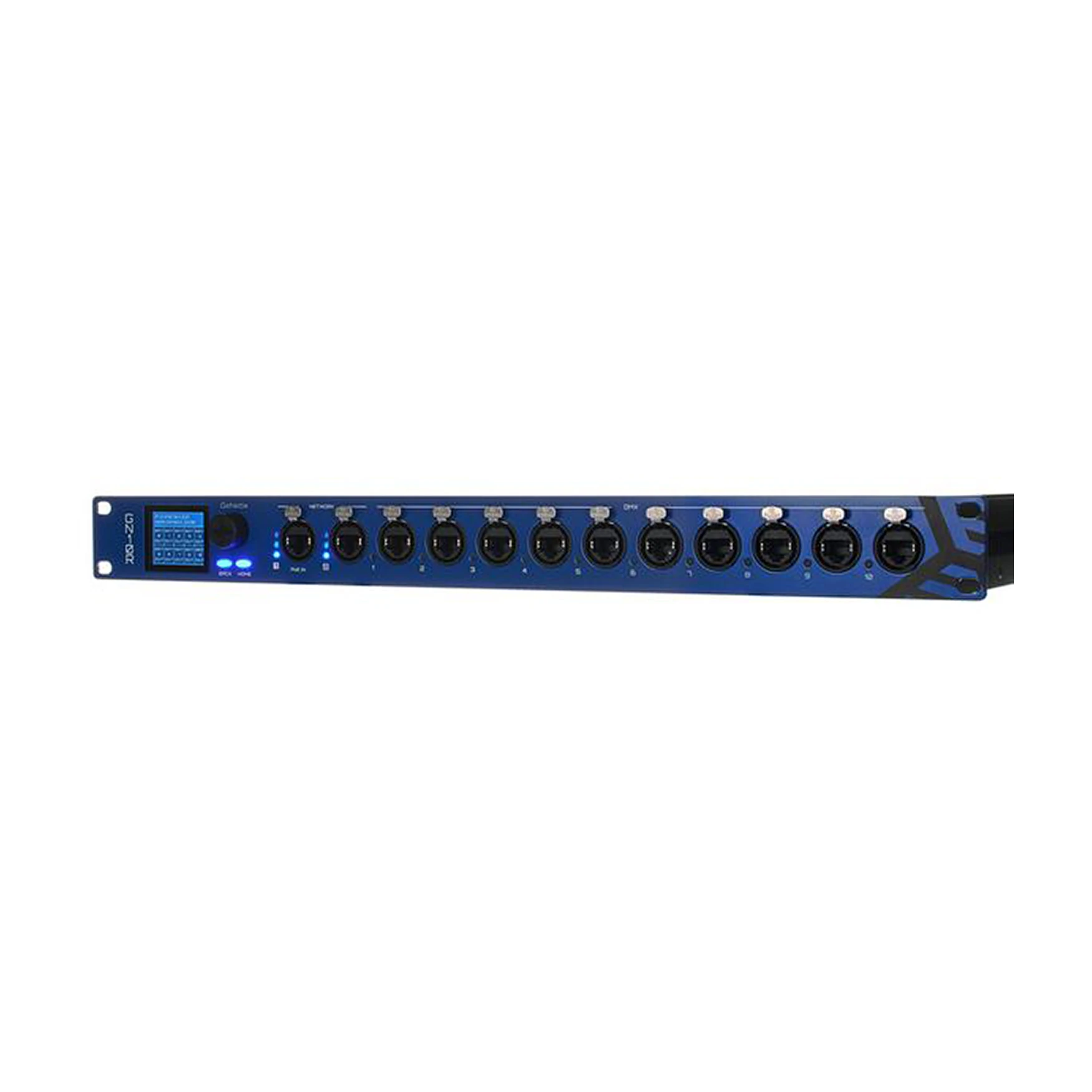

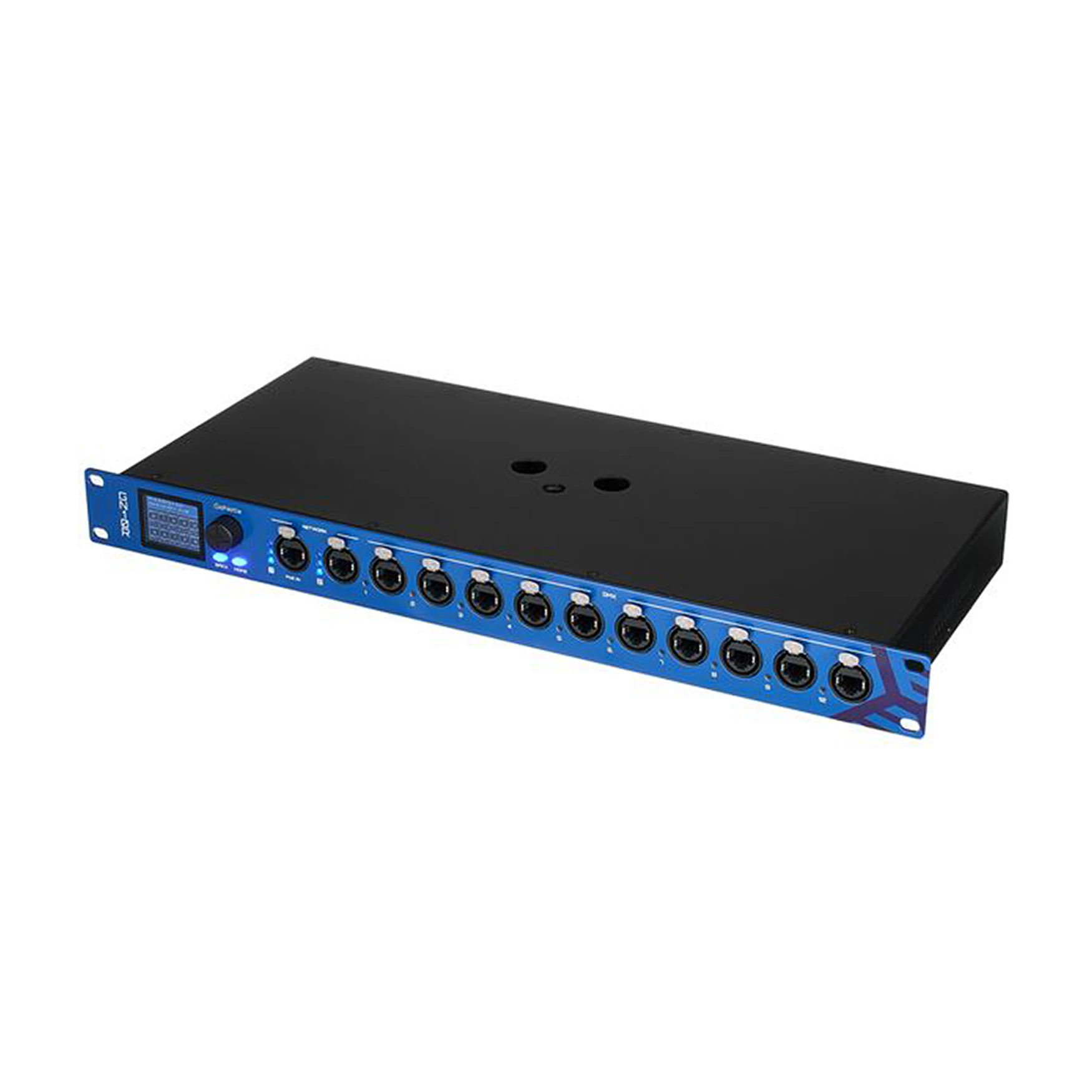

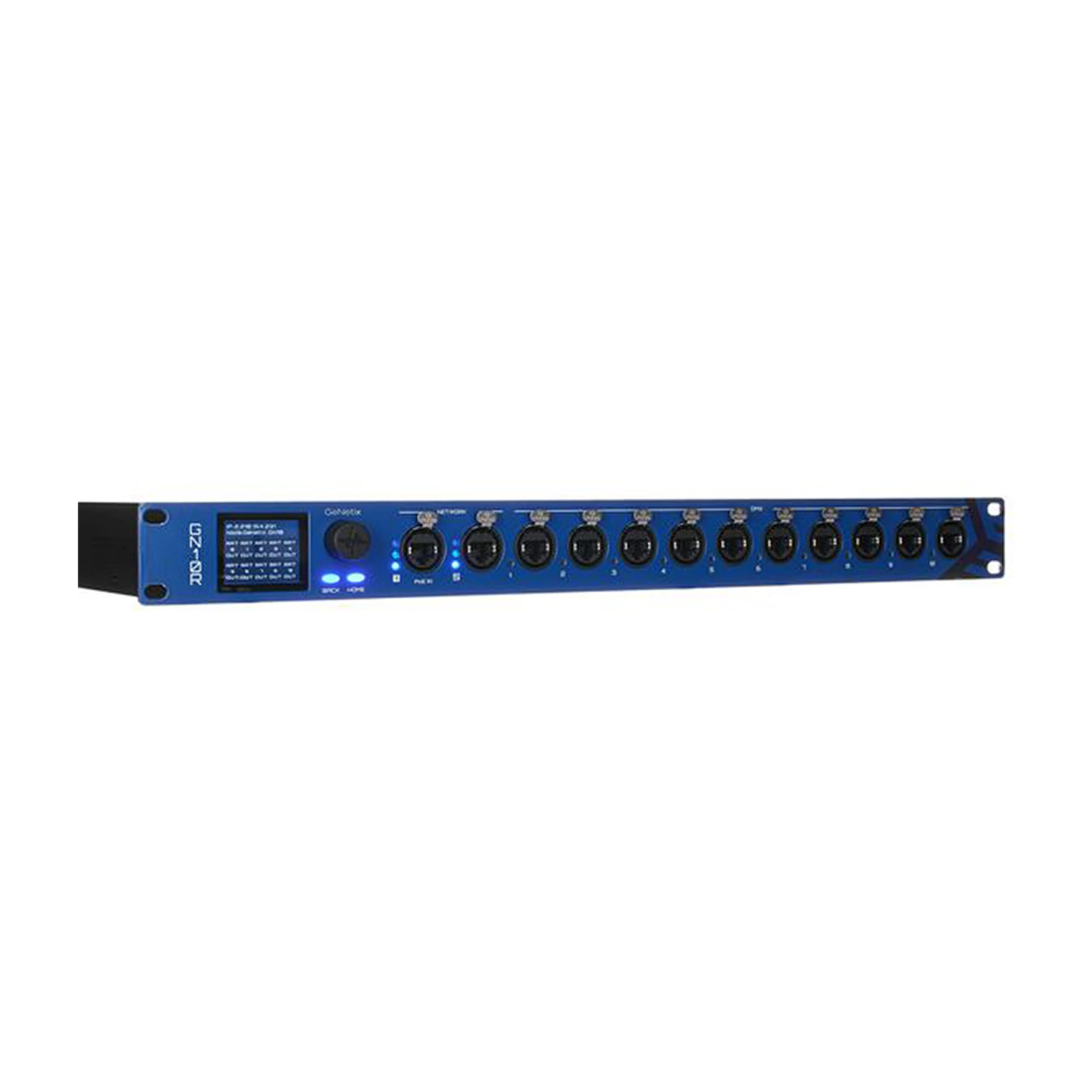

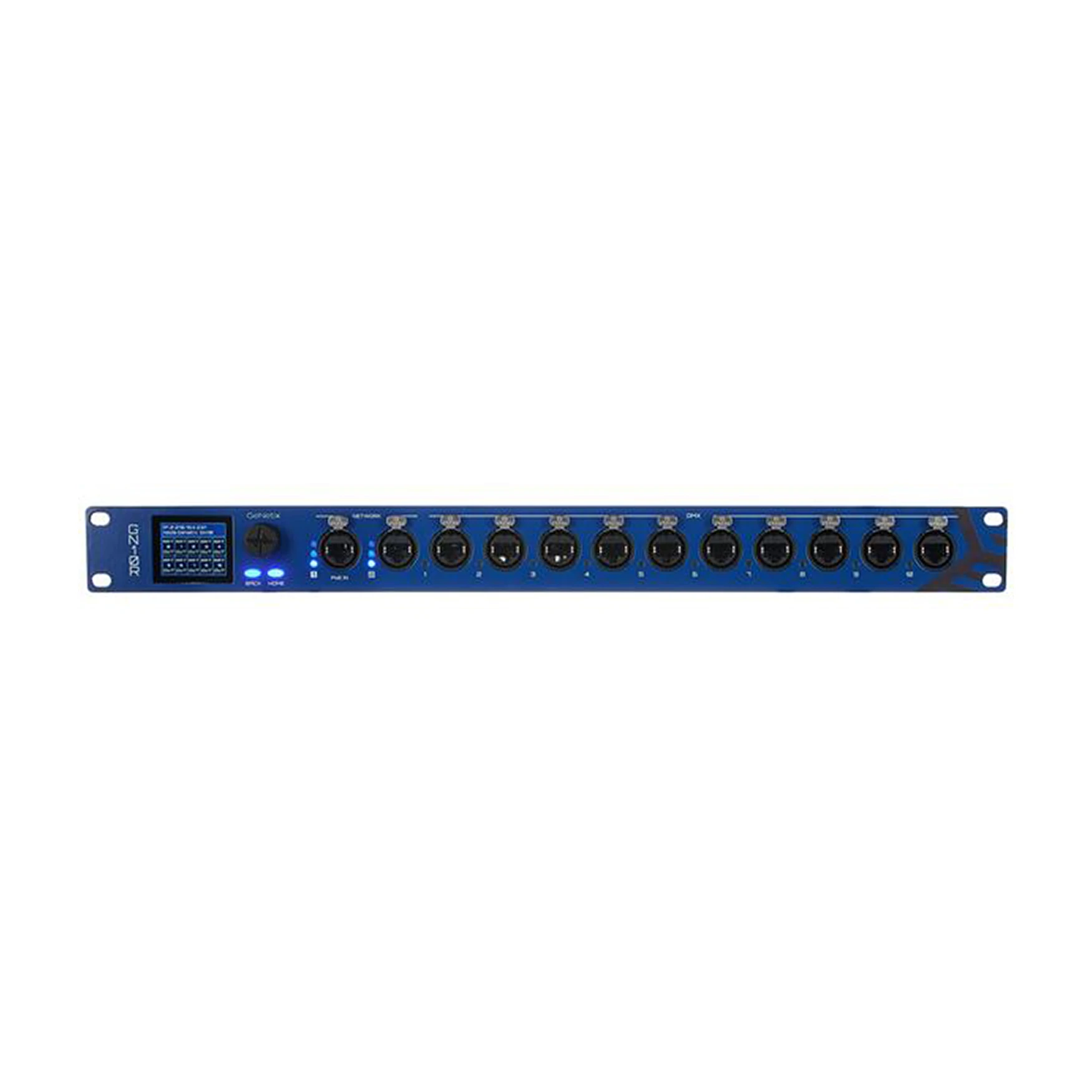

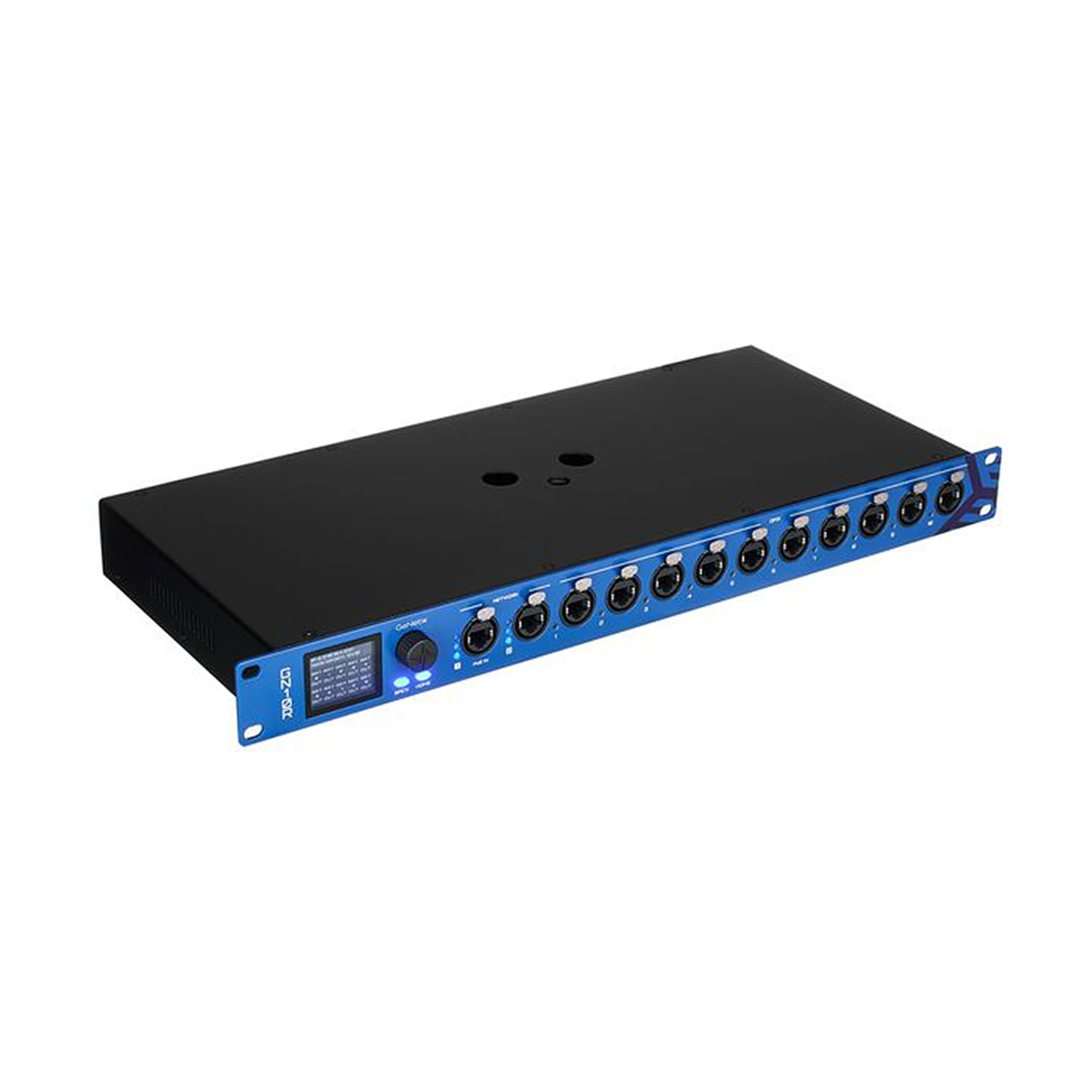

ChamSys GeNetix GN10R to instalacyjna wersja wszechstronnego węzła GN10, wyposażona w złącza RJ45 zamiast tradycyjnych, 5-pinowych XLR na wszystkich dziesięciu portach DMX. Rozwiązanie to znacznie ułatwia okablowanie w stałych instalacjach, gdzie powszechnie stosuje się kabel sieciowy zamiast grubszego, droższego kabla DMX z wtykami XLR.

Dlaczego warto

Ważne zastrzeżenie: mimo że porty wyjściowe GN10R wyglądają jak standardowe gniazda sieciowe RJ45, przesyłają wyłącznie sygnał DMX - nie można ich używać do przesyłania danych sieciowych czy podłączania kolejnych urządzeń Ethernet. To rozwiązanie czysto okablowaniowe, pozwalające wykorzystać tańszy, łatwiej dostępny kabel sieciowy (np. w istniejącej infrastrukturze budynku) do prowadzenia sygnału DMX na dłuższych dystansach, bez potrzeby dedykowanego okablowania XLR.

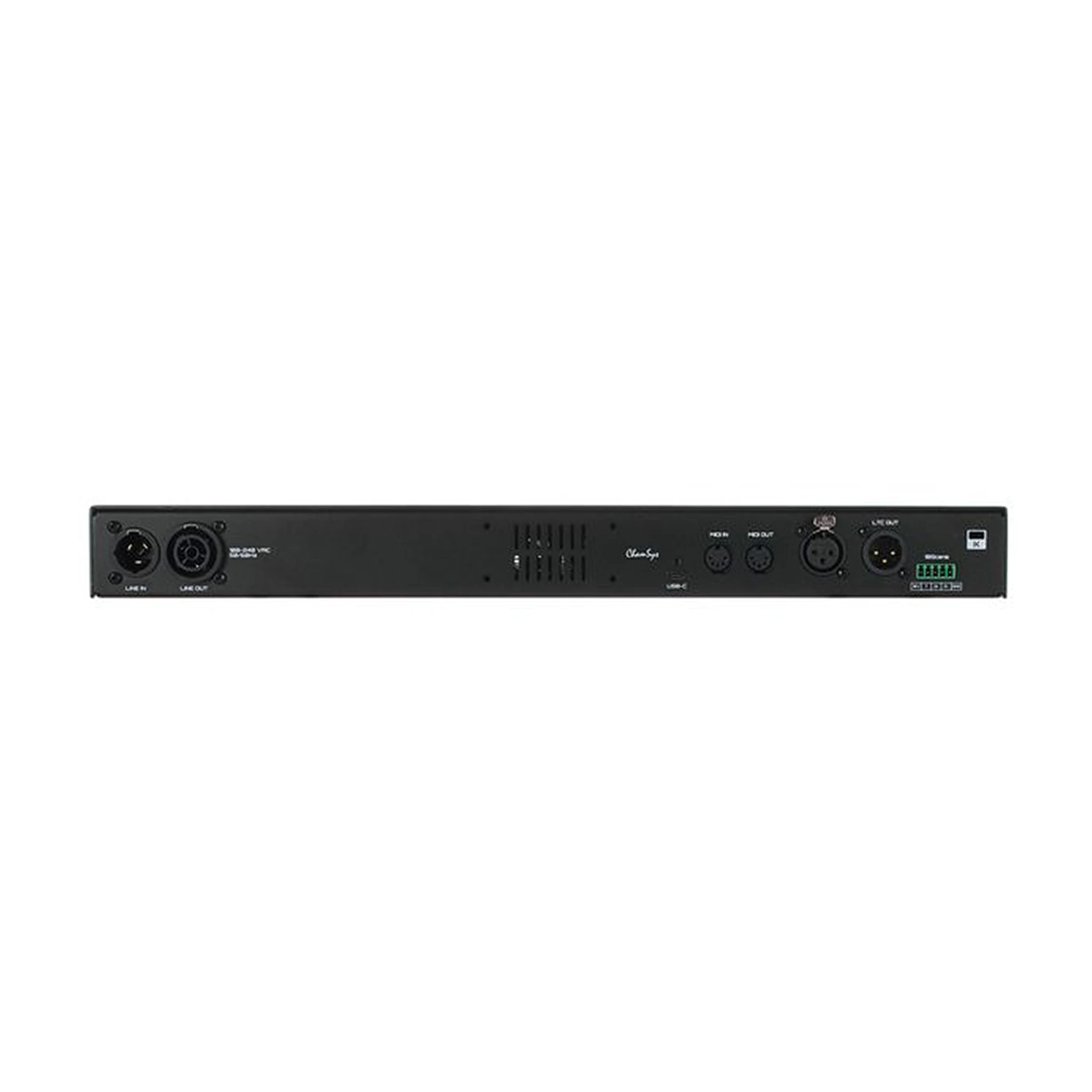

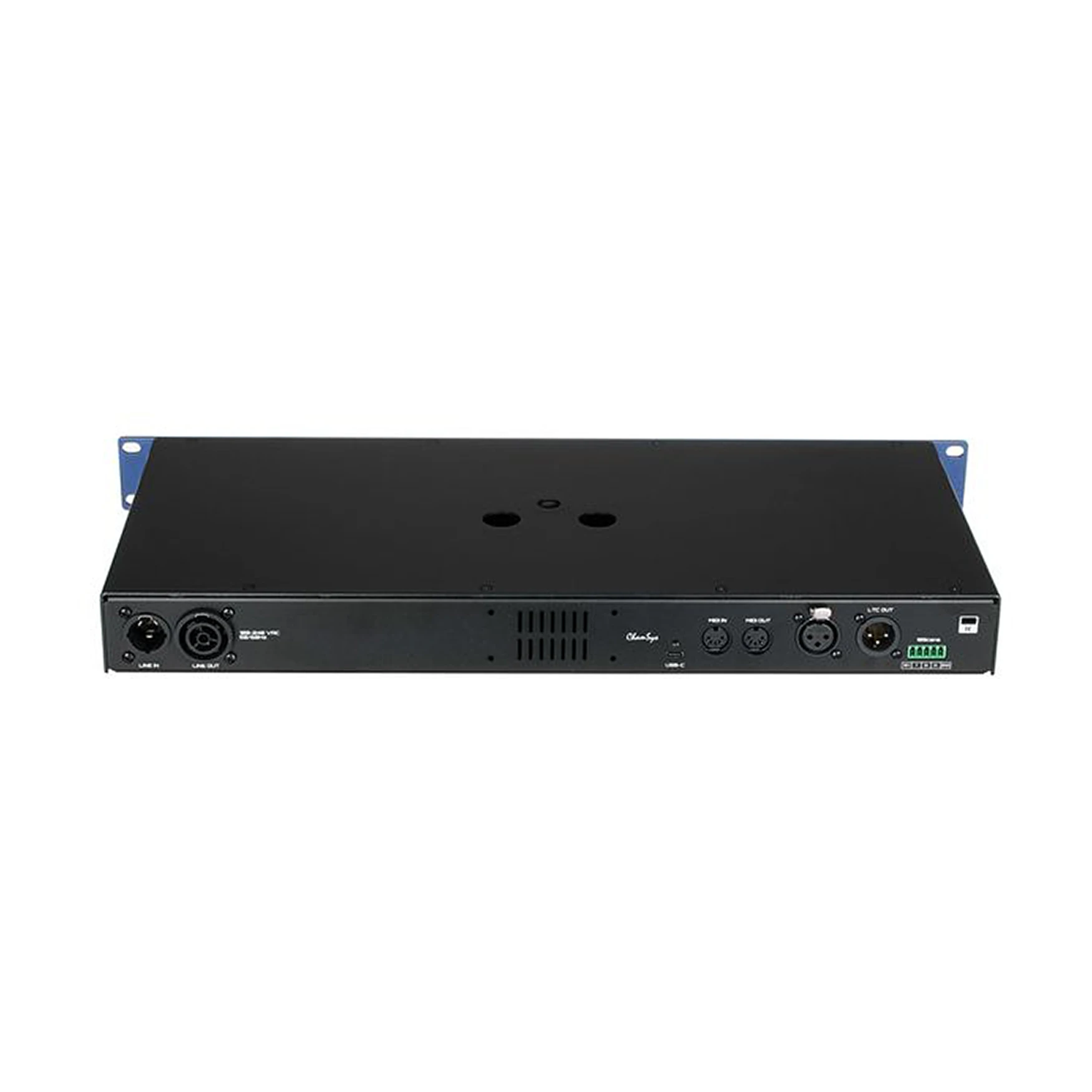

Wszystkie dziesięć portów DMX jest w pełni konfigurowalnych jako wejście lub wyjście, z regulowanymi czasami transmisji, tak samo jak w podstawowej wersji GN10. Dwa porty sieciowe (prawdziwe, do Art-Net/sACN) pozwalają na zasilanie przez PoE lub tradycyjne zasilanie sieciowe przez złącze powerCON TRUE1.

Podłączony przez USB do komputera z oprogramowaniem MagicQ, GN10R odblokowuje pełny, nieograniczony tryb pracy systemu, działając jednocześnie jako interfejs DMX, bramka timecode LTC, MIDI i 10Scene. Wykorzystany jako węzeł sieciowy Art-Net/sACN, GN10R odblokowuje jednocześnie do dwóch instancji oprogramowania MagicQ w sieci - dokładnie tak samo jak podstawowa wersja GN10, różniąc się wyłącznie typem złącza na portach DMX.

Kluczowe cechy

• 10 portów DMX ze złączami RJ45 - przesyłają sygnał DMX (nie dane sieciowe), ułatwiając okablowanie w stałych instalacjach.
• W pełni konfigurowalne porty - każdy niezależnie ustawiany jako wejście lub wyjście, z regulowanymi czasami transmisji.
• 2 prawdziwe porty sieciowe - zasilanie przez PoE lub tradycyjne zasilanie sieciowe (powerCON TRUE1).
• Pełny, nieograniczony tryb MagicQ PC przez USB - jednoczesna funkcja interfejsu DMX, bramki timecode, MIDI i 10Scene.
• Odblokowanie do 2 instancji MagicQ przez sieć - przy pracy jako węzeł Art-Net/sACN.
• Porty LTC i MIDI (in/out) - przesyłanie timecode'u i nut MIDI przez sieć ChamNet.
• Wszechstronne opcje montażu - odbiornik M12 (trawers), opcjonalne uszy rackowe (rack 19").

Dla kogo

Polecamy ChamSys GeNetix GN10R szczególnie:

• Instalatorom stałych systemów oświetleniowych, gdzie okablowanie sieciowe RJ45 jest już rozprowadzone w budynku i chce się je wykorzystać do sygnału DMX.
• Firmom realizującym instalacje architektoniczne, ceniącym niższy koszt i łatwiejszą dostępność kabla sieciowego względem tradycyjnego DMX z wtykami XLR.
• Realizatorom pracującym z systemami MagicQ PC, dla których GN10R odblokowuje pełną funkcjonalność oprogramowania bez sprzętowej konsolety.
• Instalatorom potrzebującym dziesięciu niezależnych portów DMX w formacie ułatwiającym prowadzenie długich tras kablowych w budynku.

Najczęściej zadawane pytania

Czy porty RJ45 na GN10R przesyłają dane sieciowe?

Nie, mimo że złącza wyglądają jak standardowe gniazda sieciowe, przesyłają wyłącznie sygnał DMX - nie można ich używać do przesyłania danych Ethernet ani podłączania kolejnych urządzeń sieciowych.

Czym GN10R różni się od podstawowego GN10?

Jedyną różnicą jest typ złącza na portach DMX - GN10R ma złącza RJ45 zamiast tradycyjnych 5-pinowych XLR. Wszystkie pozostałe funkcje, w tym liczba portów, obsługiwane protokoły i tryby MagicQ, są identyczne.

Dlaczego warto wybrać wersję z RJ45 zamiast standardowego XLR?

Kabel sieciowy RJ45 jest zwykle tańszy, łatwiej dostępny i wygodniejszy do prowadzenia w stałych instalacjach budynkowych niż grubszy, droższy kabel DMX z wtykami XLR - to głównie kwestia wygody okablowania, nie dodatkowej funkcjonalności.

Jak mogę zasilić urządzenie?

Na dwa sposoby - przez PoE (Power over Ethernet) doprowadzone jednym z dwóch prawdziwych portów sieciowych, lub przez tradycyjne zasilanie sieciowe złączem powerCON TRUE1.

Czy pliki Show są kompatybilne z podstawową wersją GN10?

Tak, GN10R korzysta z tego samego oprogramowania i protokołów co podstawowa wersja GN10, więc konfiguracja i pliki Show są w pełni kompatybilne między obiema wersjami.

Specyfikacja techniczna

• Typ: instalacyjny, 10-portowy węzeł Ethernet-DMX z portami RJ45 (wariant R)
• Porty RDM DMX: 10, złącza RJ45 (przesyłają sygnał DMX, nie dane sieciowe), konfigurowalne jako wejście lub wyjście
• Porty sieciowe: 2
• Porty MIDI: 2 (1 wejście, 1 wyjście)
• Porty LTC (timecode): 2 (1 wejście, 1 wyjście)
• Zasilanie PoE: tak
• Zasilanie sieciowe: powerCON TRUE1
• Port USB: 1 × USB typu B
• Obsługiwane protokoły: Art-Net, sACN, RDM
• Wsparcie ChamNet: tak
• LTC i MIDI Timecode przez Ethernet: tak
• Nuty MIDI przez Ethernet: tak
• Funkcjonalność bramy 10Scene: tak
• Konfigurowalne czasy DMX: tak
• Serwer WWW: tak
• Tryb MagicQ PC przez USB: pełny, nieograniczony (interfejs DMX + timecode + MIDI + 10Scene)
• Tryb MagicQ przez sieć: odblokowanie do 2 instancji jednocześnie
• Opcje montażu: samodzielna jednostka, odbiornik M12 (trawers), opcjonalne uszy rackowe (rack 19")
• Wymiary (szer. × głęb. × wys.): 480 × 218 × 45 mm
• Waga: 2,75 kg
• W zestawie: kabel USB A-C, kabel zasilający powerCON TRUE1 (PowerTwist TR1)
