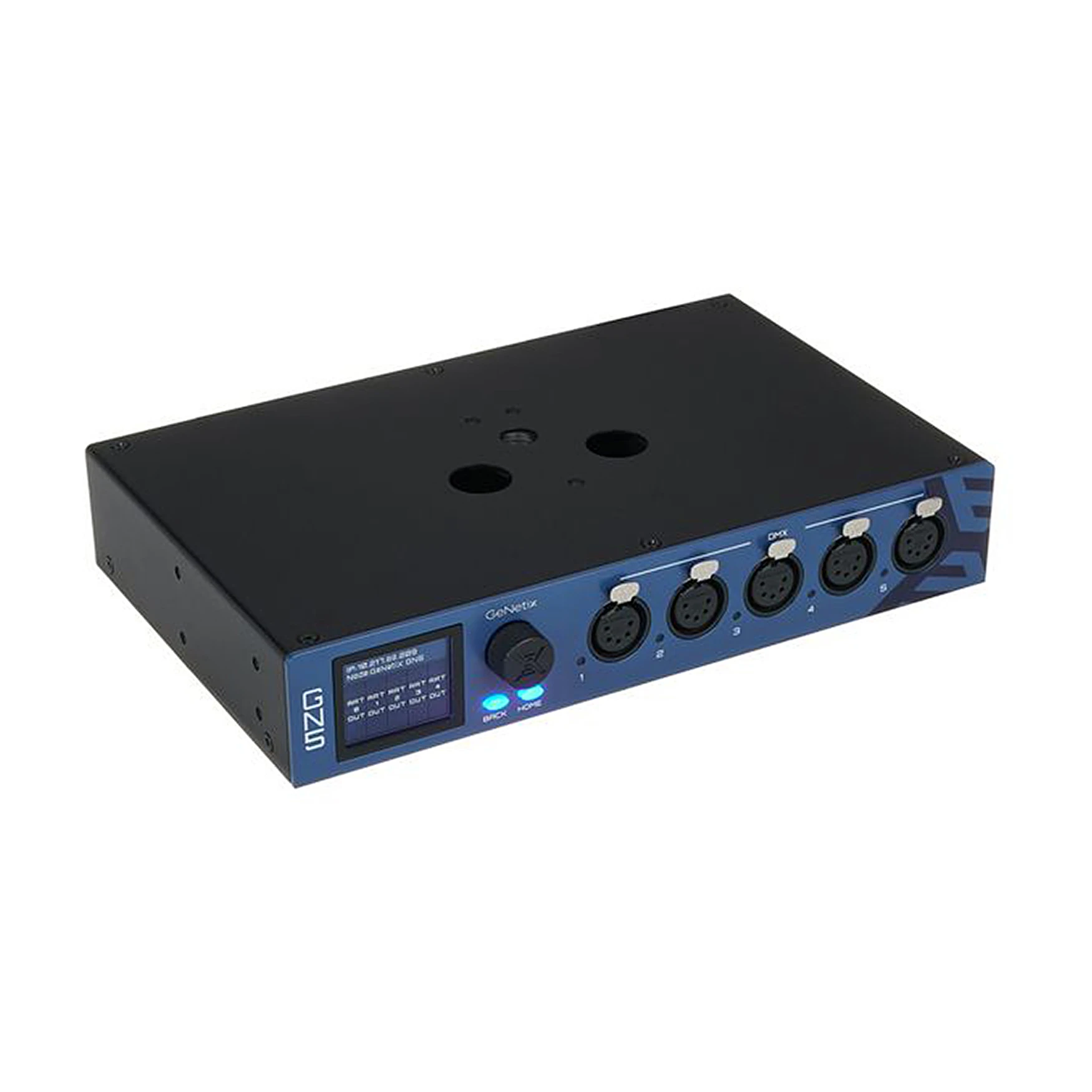

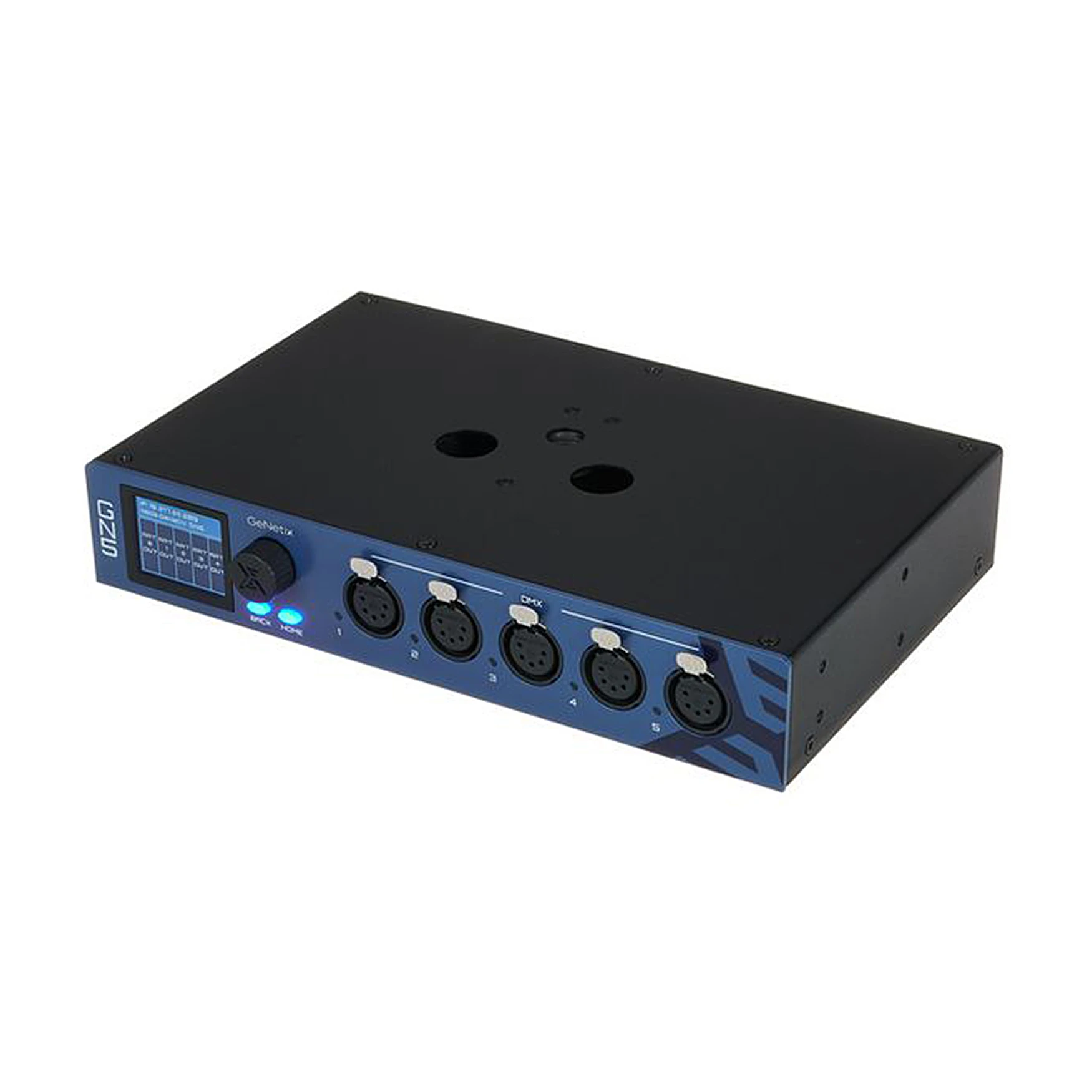

ChamSys GeNetix GN5 5 Port Node

ChamSys GeNetix GN5 to wielofunkcyjny, 5-portowy węzeł Ethernet-DMX, umożliwiający zdalną dystrybucję sygnału DMX, timecode LTC, nut MIDI i danych 10Scene w rozbudowanych instalacjach oświetleniowych. Uniwersalny interfejs obsługuje standardy Art-Net, sACN i RDM, integrując się bezpośrednio z konsoletami ChamSys lub działając jako samodzielny węzeł sieciowy.

Dlaczego warto

Wszystkie pięć portów DMX jest w pełni konfigurowalnych - każdy można niezależnie ustawić jako wejście lub wyjście, w zależności od potrzeb konkretnej instalacji. Dwa porty sieciowe i zasilanie przez PoE (Power over Ethernet) pozwalają na elastyczne rozmieszczenie węzła w instalacji bez konieczności doprowadzania osobnego zasilania do każdego punktu - wystarczy jeden kabel sieciowy.

Porty LTC i MIDI umożliwiają przesyłanie timecode'u i nut MIDI do systemów MagicQ przez sieć ChamNet, a obsługa Art-Net timecode zapewnia kompatybilność z innymi systemami wspierającymi ten standard. Po podłączeniu przez USB-C do komputera z oprogramowaniem MagicQ, GN5 odblokowuje pełny, nieograniczony tryb pracy systemu PC, działając jednocześnie jako interfejs DMX, bramka timecode, MIDI i 10Scene.

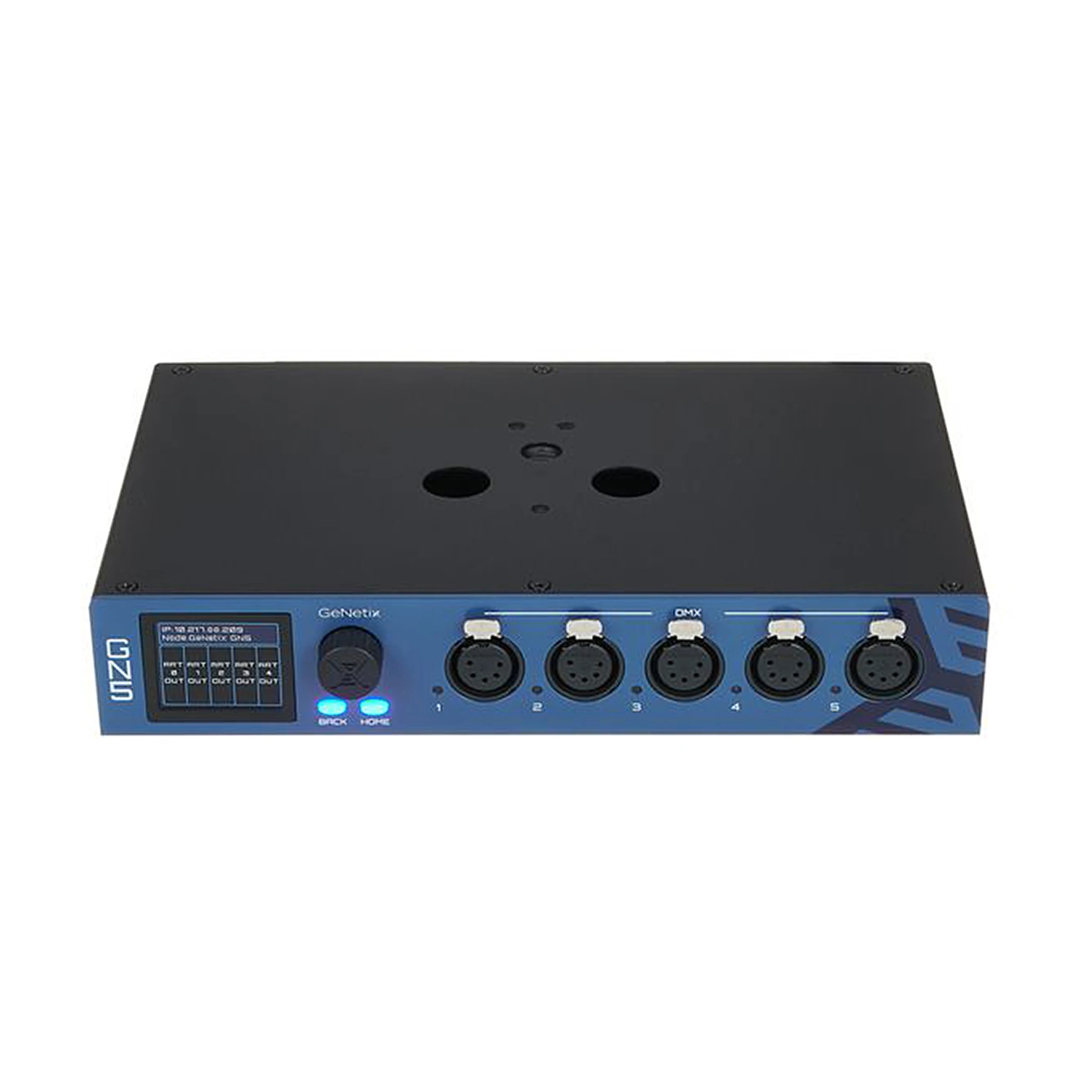

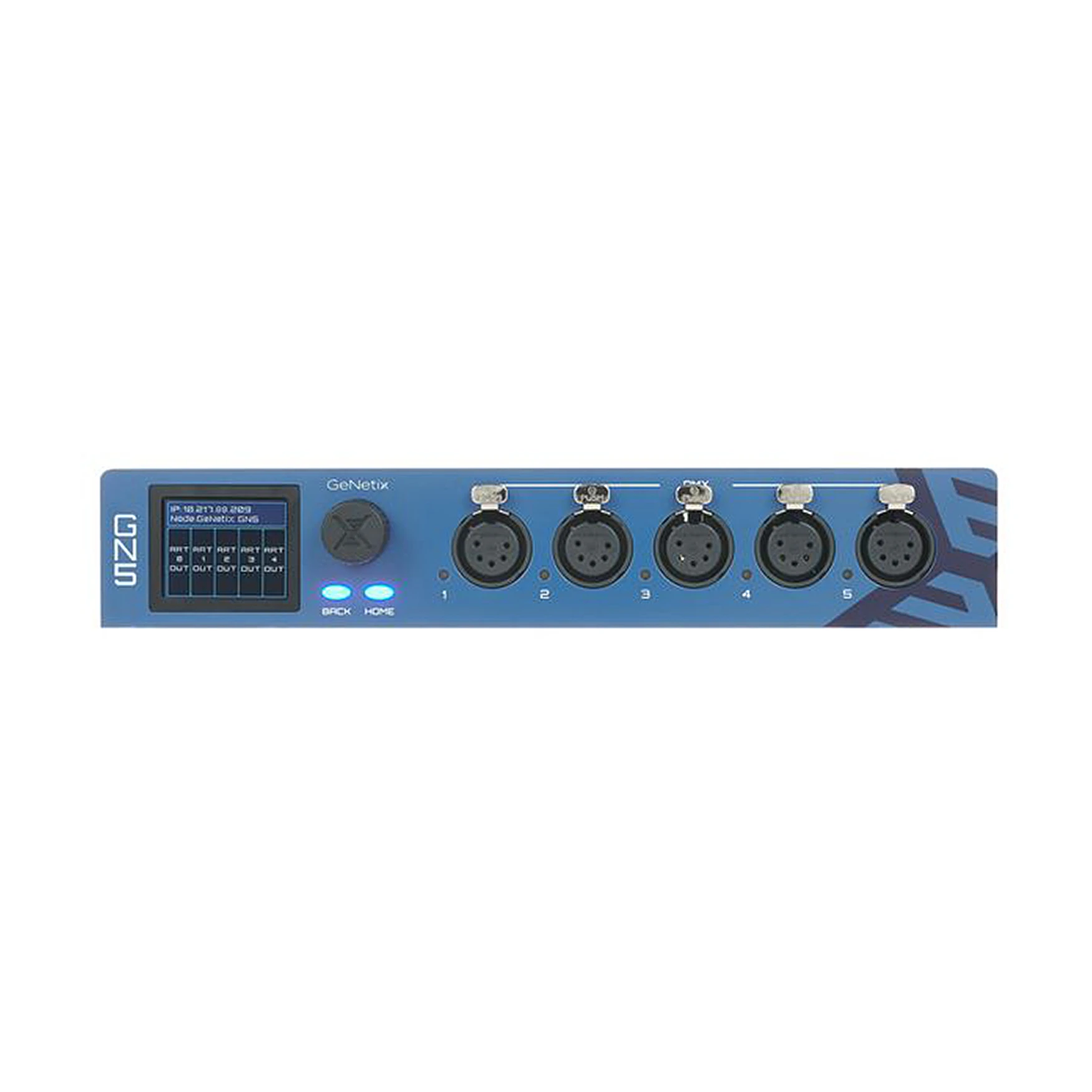

Wszechstronne opcje montażu - odbiornik M12 do zawieszenia na trawersie, klips do montażu na szynie DIN oraz opcjonalne uszy rackowe - sprawiają, że GN5 sprawdza się zarówno jako samodzielny, przenośny węzeł, jak i stały element instalacji zintegrowanej z konstrukcją rigg'u czy szafą rackową. Wbudowany wyświetlacz z enkoderem oraz serwer WWW dają dwie niezależne metody konfiguracji urządzenia - bezpośrednio na miejscu lub zdalnie przez przeglądarkę.

Kluczowe cechy

• 5 w pełni konfigurowalnych portów RDM DMX - każdy niezależnie ustawiany jako wejście lub wyjście.
• 2 porty sieciowe z zasilaniem PoE - elastyczna instalacja bez potrzeby osobnego zasilania w każdym punkcie.
• Porty LTC i MIDI (in/out) - przesyłanie timecode'u i nut MIDI do systemów MagicQ przez sieć ChamNet.
• Obsługa Art-Net, sACN i RDM - pełna kompatybilność ze standardowymi protokołami branżowymi.
• Wielofunkcyjna bramka 10Scene - integracja z dodatkowymi funkcjami systemów MagicQ.
• Konfiguracja przez wyświetlacz, konsoletę lub serwer WWW - trzy niezależne sposoby ustawienia parametrów urządzenia.
• Wszechstronne opcje montażu - odbiornik M12 do trawersu, klips DIN rail, opcjonalne uszy rackowe.

Dla kogo

Polecamy ChamSys GeNetix GN5 szczególnie:

• Instalatorom systemów oświetleniowych, potrzebującym elastycznego węzła dystrybucji DMX z zasilaniem przez PoE.
• Realizatorom pracującym z systemami MagicQ PC, dla których GN5 odblokowuje pełną funkcjonalność oprogramowania bez konieczności zakupu sprzętowej konsolety.
• Producentom wydarzeń wymagającym synchronizacji z timecode, dzięki portom LTC obsługującym transmisję przez sieć ChamNet i Art-Net.
• Firmom realizującym instalacje stałe, ceniącym wszechstronne opcje montażu - od szyny DIN po zawieszenie na trawersie.

Najczęściej zadawane pytania

Czy GN5 wymaga podłączenia do konsolety ChamSys?

Nie, urządzenie może działać jako samodzielny węzeł Art-Net/sACN w sieci, konfigurowalny przez wbudowany wyświetlacz lub serwer WWW, ale może też być bezpośrednio podłączone do konsolet ChamSys lub komputera z oprogramowaniem MagicQ przez USB-C.

Jak mogę zasilić urządzenie?

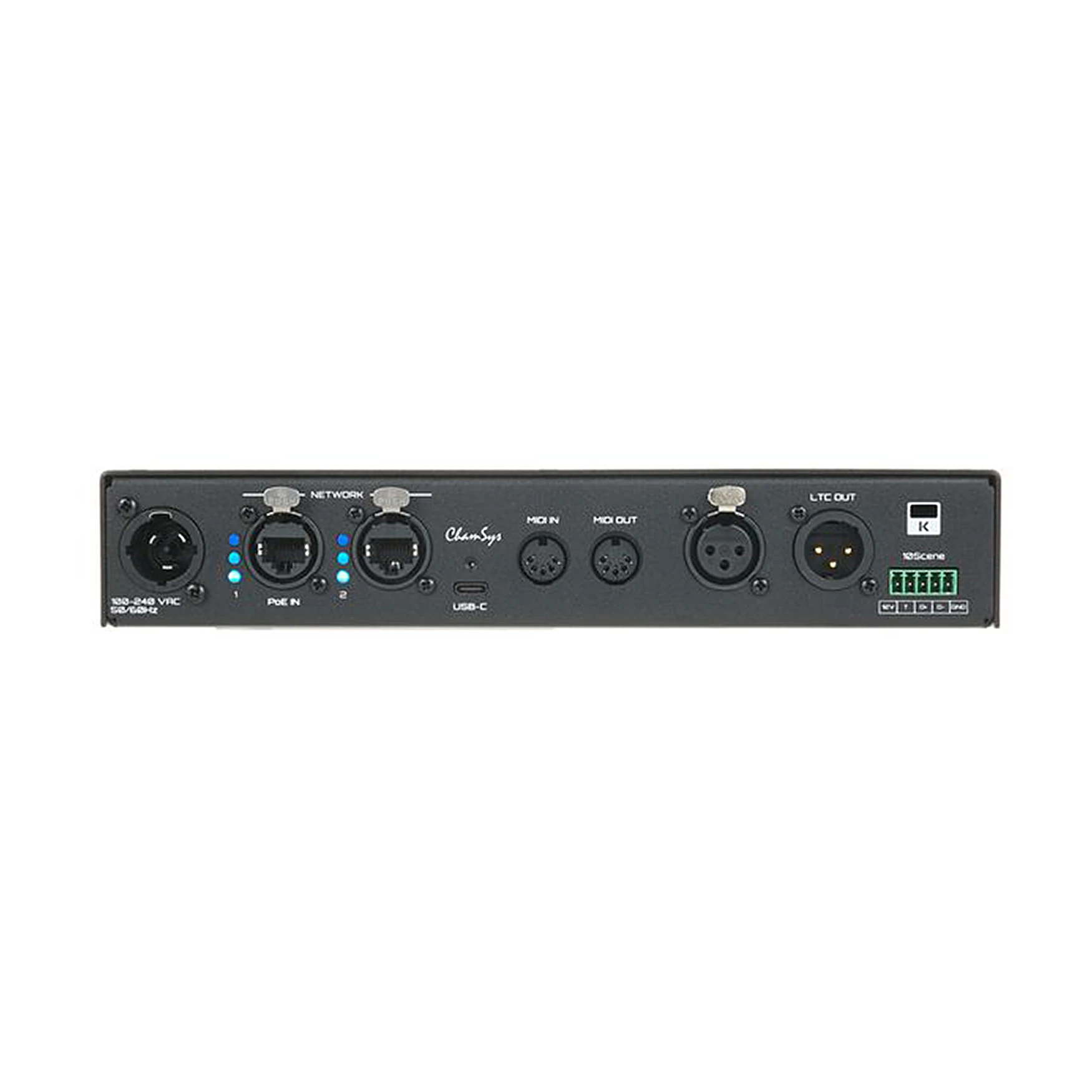

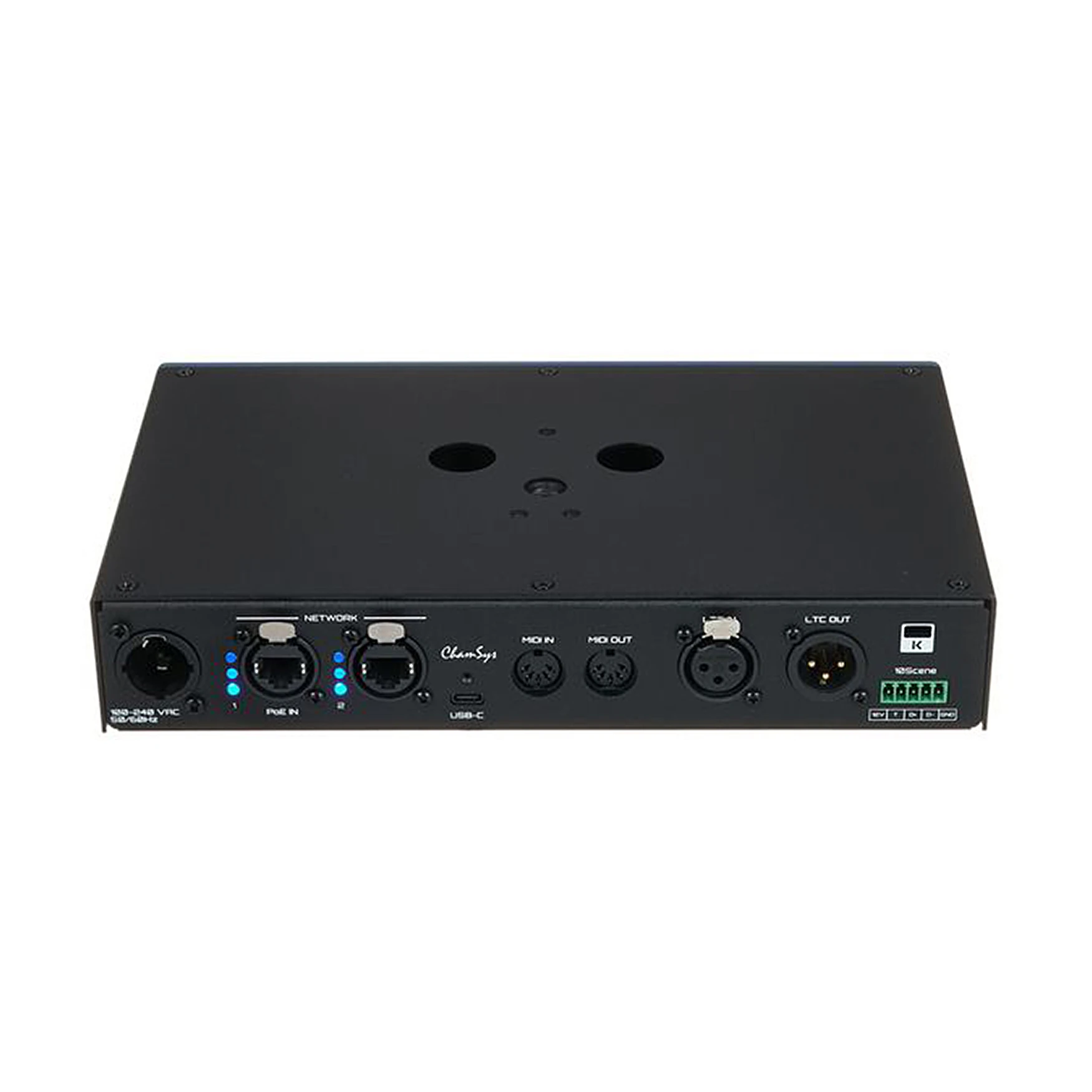

Na dwa sposoby - przez zasilanie PoE (Power over Ethernet) doprowadzone jednym z portów sieciowych, lub przez tradycyjne zasilanie sieciowe złączem powerCON TRUE1.

Ile instancji MagicQ może odblokować GN5?

Podłączony jako węzeł Art-Net/sACN przez sieć, GN5 odblokowuje do dwóch instancji systemu MagicQ jednocześnie.

Jakie opcje montażu są dostępne?

Urządzenie można zamontować na szynie DIN (klips w zestawie), zawiesić na trawersie dzięki odbiornikowi M12, lub zainstalować w szafie rackowej przy użyciu opcjonalnych, dokupywanych osobno uszu rackowych.

Czy porty DMX mogą pracować jednocześnie jako wejścia i wyjścia?

Każdy z pięciu portów można niezależnie skonfigurować jako wejście lub wyjście, w zależności od potrzeb konkretnej instalacji - nie ma sztywnego podziału na porty wejściowe i wyjściowe.

Specyfikacja techniczna

• Typ: 5-portowy węzeł Ethernet-DMX
• Porty RDM Direct DMX: 5, konfigurowalne jako wejście lub wyjście
• Porty sieciowe: 2
• Porty MIDI: 2 (1 wejście, 1 wyjście)
• Porty LTC (timecode): 2 (1 wejście, 1 wyjście)
• Porty 10Scene: 1
• Zasilanie PoE: tak (port 1)
• Port USB: 1 × USB-C
• Obsługiwane protokoły: Art-Net, sACN, RDM
• Wsparcie ChamNet: tak
• LTC i MIDI Timecode przez ChamNet: tak
• Nuty MIDI przez ChamNet: tak
• Funkcjonalność bramy 10Scene: tak
• Konfigurowalne czasy DMX: tak
• Serwer WWW: tak
• Obsługa redundancji DMX: tak
• Zapis scen użytkownika: tak
• Przywoływanie scen przez UDP: tak
• Zasilanie sieciowe: powerCON TRUE1, 110-240 VAC
• Opcje montażu: klips DIN rail (w zestawie), odbiornik M12 (trawers), opcjonalne uszy rackowe
• Wymiary (szer. × głęb. × wys.): 250 × 172 × 45 mm
• Waga: 1,4 kg
• W zestawie: kabel zasilający powerCON TRUE1, klips do montażu na szynie DIN
