Ferrofish Pulse16 AE

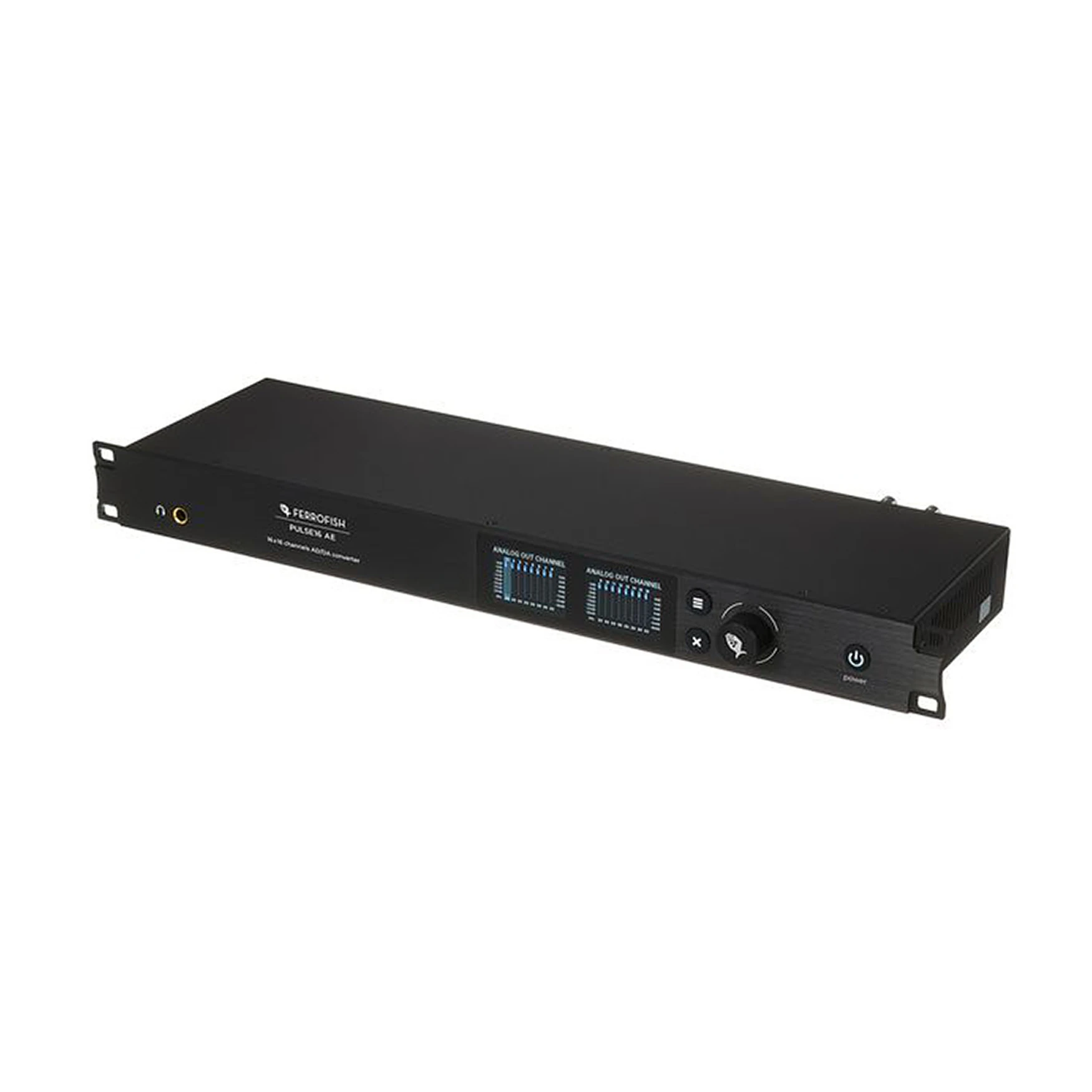

Ferrofish Pulse16 AE to 32-kanałowy przetwornik AD/DA 32-bit/192kHz w formacie Rack 1U z 16 symetrycznymi wejściami i 16 wyjściami analogowymi Jack 6,3 mm, czterema parami portów ADAT i zegarem Word Clock BNC. Zaprojektowany jako elastyczne rozszerzenie istniejącego interfejsu audio — dla studiów domowych i projektowych, które przerosły liczbę fizycznych wejść/wyjść swojego głównego urządzenia.

Dlaczego warto

Pulse16 AE rozwiązuje konkretny problem: masz dobry interfejs audio — RME, Universal Audio, Focusrite lub MOTU — i nagle dokupujesz rack zewnętrznych kompresorów albo kilka syntezatorów. Brakuje fizycznych gniazd. Dwa kable Toslink łączą Pulse16 AE z wolnymi portami ADAT interfejsu i w ciągu kilku minut masz 16 dodatkowych wejść i wyjść analogowych bez wymiany głównego urządzenia i bez nowych sterowników. Behringer ADA8200 kosztuje mniej, ale to urządzenie z przedwzmacniaczami mikrofonowymi, nie czysty przetwornik liniowy — para ADA8200 przy podobnej liczbie kanałów daje wyraźnie gorszy wynik brzmieniowy i brak precyzyjnej regulacji per kanał.

Przetworniki ESS ES9017 (DAC) i ES9840Q (ADC) zachowują się jak przezroczysta szyba — góra otwarta, dół zwarty, stereofonia szeroka. Wpięcie sygnału z syntezatora przez Pulse16 AE i bezpośrednio z interfejsu nie powinno dawać słyszalnej różnicy. To ważne przy analogowym sumowaniu, gdzie każde ogniwo w torze ma wpływ na wynik końcowy. Dwa kolorowe ekrany TFT na froncie pokazują pełne 32 słupki wysterowania jednocześnie — namierzasz przesterowany kanał w ułamku sekundy bez otwierania DAW.

Unikalna elastyczność Pulse16 AE tkwi w architekturze modułowej. Jeśli za kilka lat studio przeniesie się na sieć cyfrową Dante lub MADI, nie sprzedajesz urządzenia ze stratą — kupujesz kartę rozszerzenia i własnoręcznie upgradujesz Pulse16 AE do wyższej wersji. Żaden z bezpośrednich konkurentów — ani MOTU 16A, ani Focusrite OctoPre — nie oferuje tej opcji w standardzie.

Kluczowe cechy

• Przetworniki ESS ES9017 (DAC) / ES9840Q (ADC), 32 bit / 192 kHz — liniowy, przezroczysty tor analogowy bez podbarwień; pełna rozdzielczość 32-bitowa na wszystkich 32 kanałach analogowych.
• 16 wejść i 16 wyjść analogowych Jack 6,3 mm (symetryczne) — regulacja czułości per kanał przez RemoteFish; kompatybilność ze sprzętem studyjnym (+4 dBu) i syntezatorami konsumenckimi (−10 dBV) bez zewnętrznych adapterów.
• 4 pary portów ADAT (16 kanałów przy 48 kHz) — podłączenie dwoma kablami Toslink do wolnych portów interfejsu; synchronizacja zegarowa bezpośrednio przez kabel optyczny bez dodatkowego okablowania BNC.

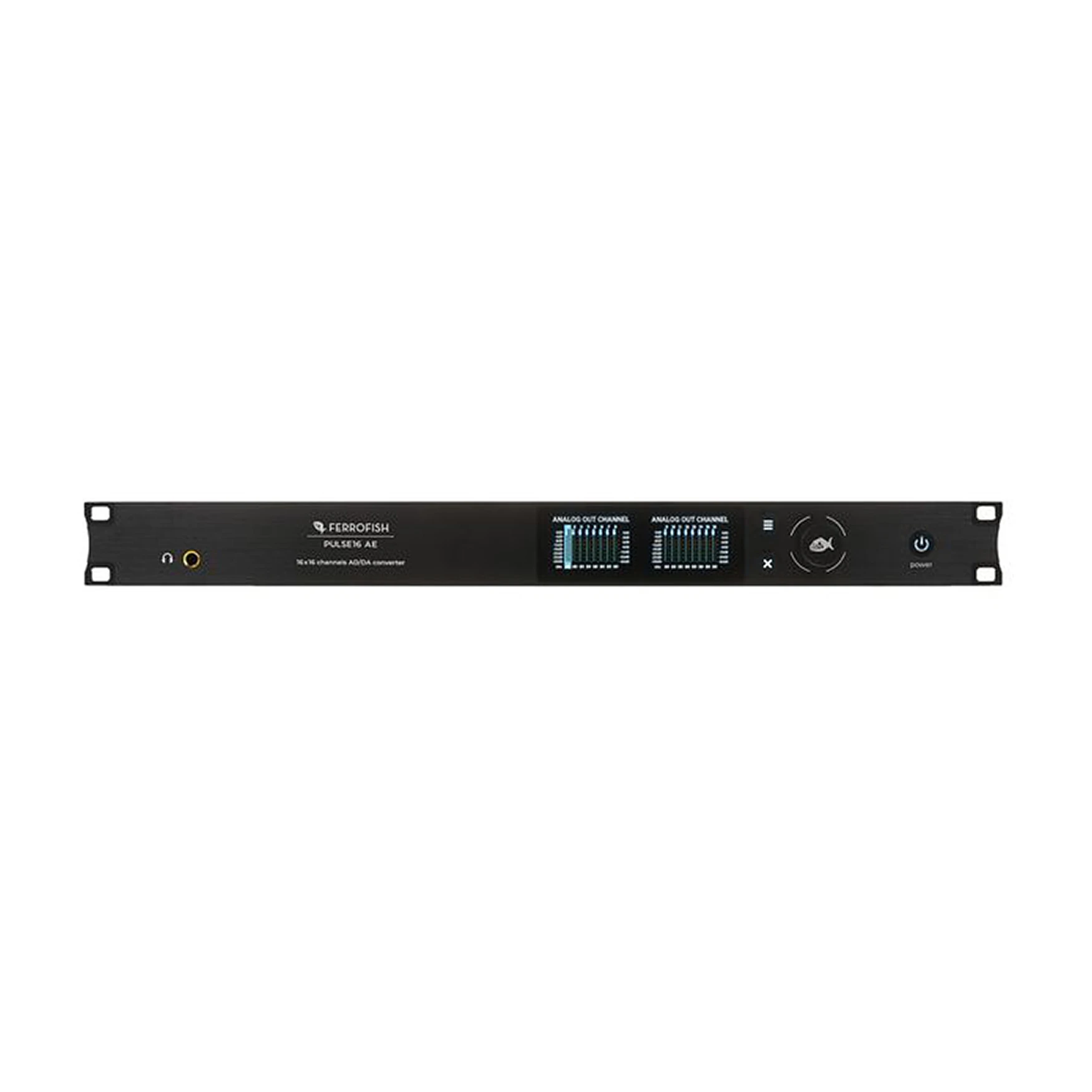

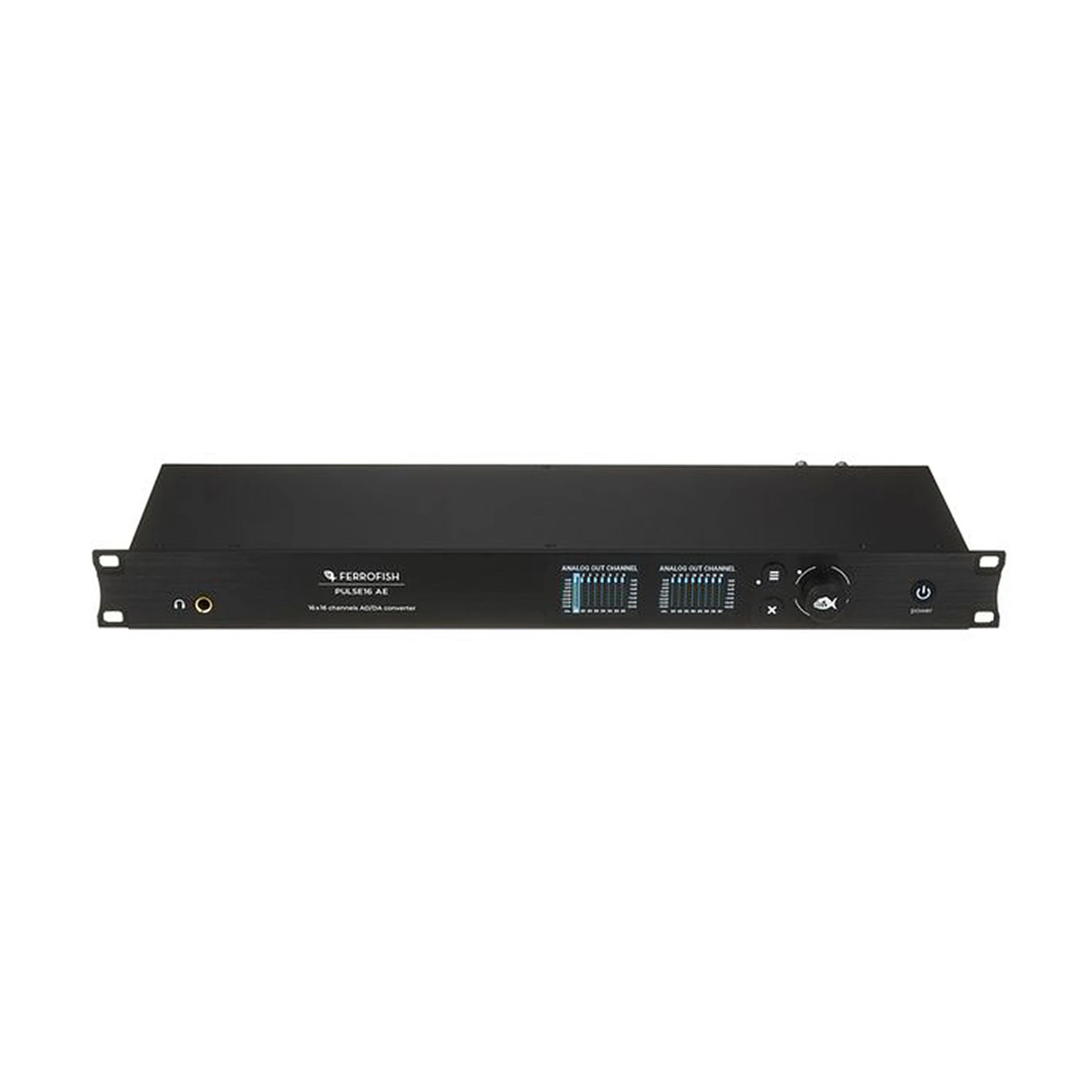

• Dwa kolorowe wyświetlacze TFT z 32 słupkami wysterowania — pełny podgląd wszystkich wejść i wyjść analogowych jednocześnie; diagnostyka przesterowywanego kanału bez otwierania DAW.
• Modułowa architektura rozszerzenia do MADI lub Dante — Pulse16 AE można własnoręcznie rozbudować przez dokupienie karty rozszerzenia; inwestycja zabezpieczona na lata bez wymiany całego urządzenia.
• Sterowanie przez RemoteFish (USB-C, PC/Mac) — wirtualna matryca routingu, regulacja Gain per kanał z rozdzielczością 0,5 dB, obsługa poleceń MIDI; darmowe oprogramowanie bez licencji.
• Wyjście słuchawkowe z wyborem źródła per para kanałów — szybka diagnostyka dowolnego kanału analogowego lub cyfrowego bezpośrednio na słuchawkach z przedniego panelu.
• Word Clock BNC In/Out z aktywną redukcją jitteru — praca jako Master lub Slave w sieci studyjnej; integracja z zewnętrznymi masterami zegarowymi bez degradacji synchronizacji.

Dla kogo

Polecamy Ferrofish Pulse16 AE szczególnie:

• Właścicielom domowych i projektowych studiów nagrań z istniejącym interfejsem audio wyposażonym w wolne porty ADAT — Pulse16 AE dodaje 16 kanałów analogowych bez wymiany głównego urządzenia i bez nowych sterowników.
• Producentom muzyki elektronicznej, synth-popu i techno z bogatą kolekcją syntezatorów i maszyn perkusyjnych — osobne wejście na każdy instrument, precyzyjna regulacja czułości, pełen monitoring poziomów na ekranach TFT.
• Studiom integrującym analogowy outboard z DAW — kompresory, korektory i procesory efektów w racku uzyskują dedykowane, symetryczne wejścia i wyjścia bez pętli uziemienia i bez szumu dodanego przez tani konwerter.
• Zespołom nagrywającym próby i live-session wielośladowo — 16 wejść analogowych jednocześnie przez ADAT do interfejsu pozwala nagrać pełny skład bez drobiazgowej selekcji źródeł przed sesją.
• Studiom planującym przejście na sieć Dante lub MADI — modułowa rozbudowa przez kartę rozszerzenia zabezpiecza inwestycję bez konieczności sprzedaży urządzenia przy zmianie infrastruktury cyfrowej.

Najczęściej zadawane pytania

Czy mój obecny interfejs audio obsłuży Pulse16 AE?

Pulse16 AE współpracuje z każdym interfejsem wyposażonym w optyczne porty ADAT. Aby przesłać pełne 16 wejść i 16 wyjść przy 44,1/48 kHz, Twój interfejs musi mieć dwie wolne pary portów ADAT (2× wejście optyczne i 2× wyjście optyczne). Połączenia dokonuje się standardowymi kablami Toslink. Jeśli Twój interfejs ma tylko jedną parę ADAT, uzyskasz 8 kanałów wejściowych i 8 wyjściowych.

Ile kanałów działa przy wyższych częstotliwościach próbkowania?

Przy 44,1/48 kHz masz do dyspozycji pełne 16×16 kanałów przez cztery porty ADAT. Po przejściu na 88,2/96 kHz standard ADAT w trybie S/MUX2 redukuje przepustowość do 8 wejść i 8 wyjść. Do obsługi pełnych 16 kanałów przy wyższych częstotliwościach niezbędna jest rozbudowa do karty MADI — to punkt, w którym architektura modułowa Pulse16 AE pokazuje swoją wartość.

Do czego służy RemoteFish i jak łączy się z komputerem?

RemoteFish to darmowe oprogramowanie na PC i Mac łączące się z Pulse16 AE przez kabel USB-C. Wyświetla wirtualną matrycę routingu — precyzyjnie przypisujesz, które wejście analogowe trafia do którego portu cyfrowego, i regulujesz czułość każdego kanału z rozdzielczością 0,5 dB. Oprogramowanie obsługuje też polecenia MIDI, co pozwala na automatyzację zmian routingu z poziomu DAW lub zewnętrznego kontrolera.

Czy wyjście słuchawkowe pozwala na szybką diagnostykę konkretnego kanału?

Tak. Enkoderem na froncie i menu na ekranach TFT wybierasz dowolną parę kanałów — analogowych lub cyfrowych — i kierujesz ją bezpośrednio na wyjście słuchawkowe. Sprawdzenie, czy syntezator na kanale 9. wysyła czysty sygnał bez zakłóceń, zajmuje kilka sekund i nie wymaga otwierania DAW ani RemoteFish.

Jak rozwiązać synchronizację zegarową z głównym interfejsem?

Są dwa sposoby. Prostszy: synchronizacja bezpośrednio przez kable optyczne ADAT — nie wymaga dodatkowego okablowania i sprawdza się w zdecydowanej większości studiów domowych. Bardziej precyzyjny: gniazda Word Clock BNC na tylnym panelu Pulse16 AE z aktywną redukcją jitteru. Możesz ustawić Ferrofish jako Master i wysłać zegar do interfejsu, albo przyjąć sygnał z interfejsu jako Slave — wybór zależy od tego, które urządzenie ma lepszy generator zegarowy.

Specyfikacja techniczna

• DAC: ESS ES9017
• ADC: ESS ES9840Q
• Rozdzielczość: 32 bity / 192 kHz

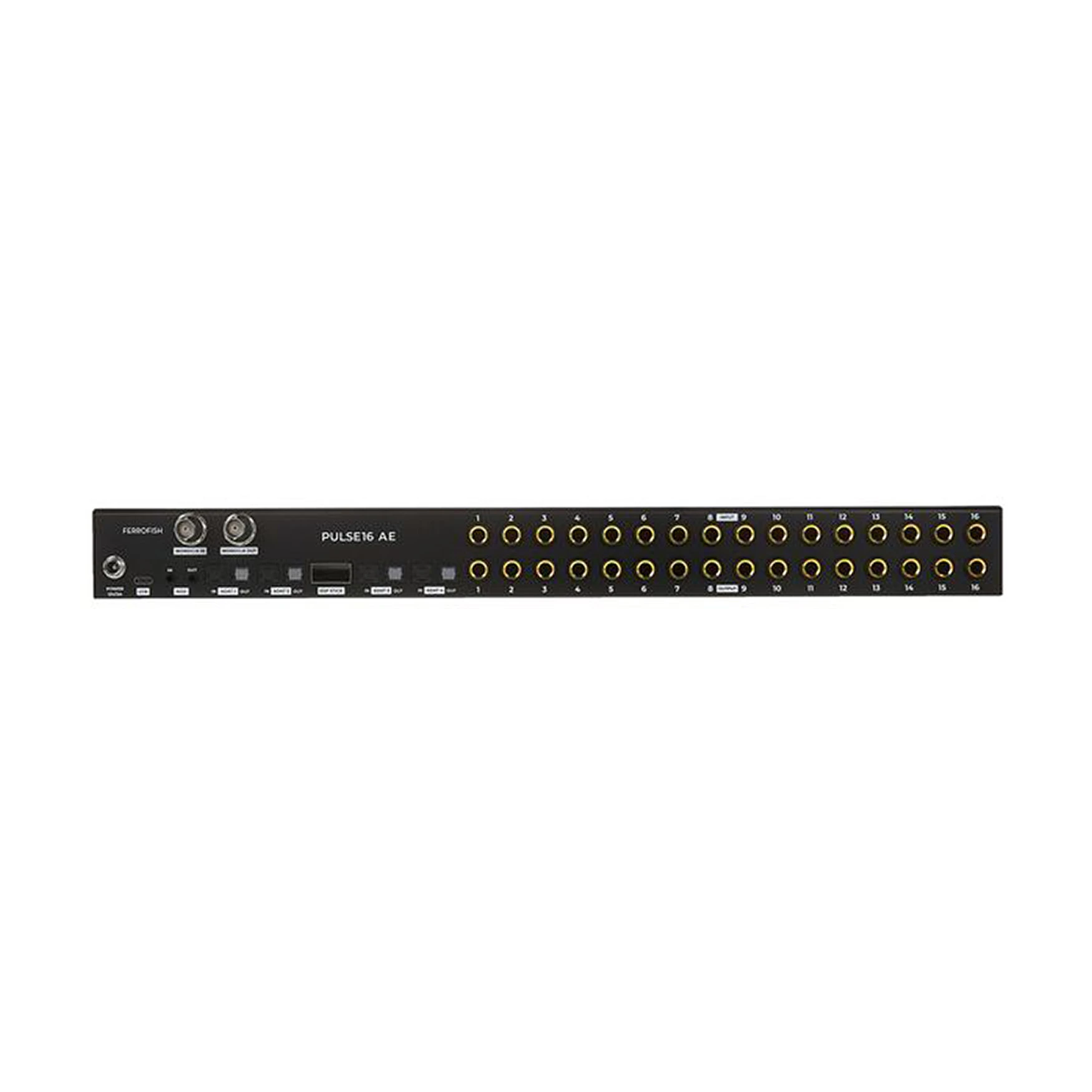

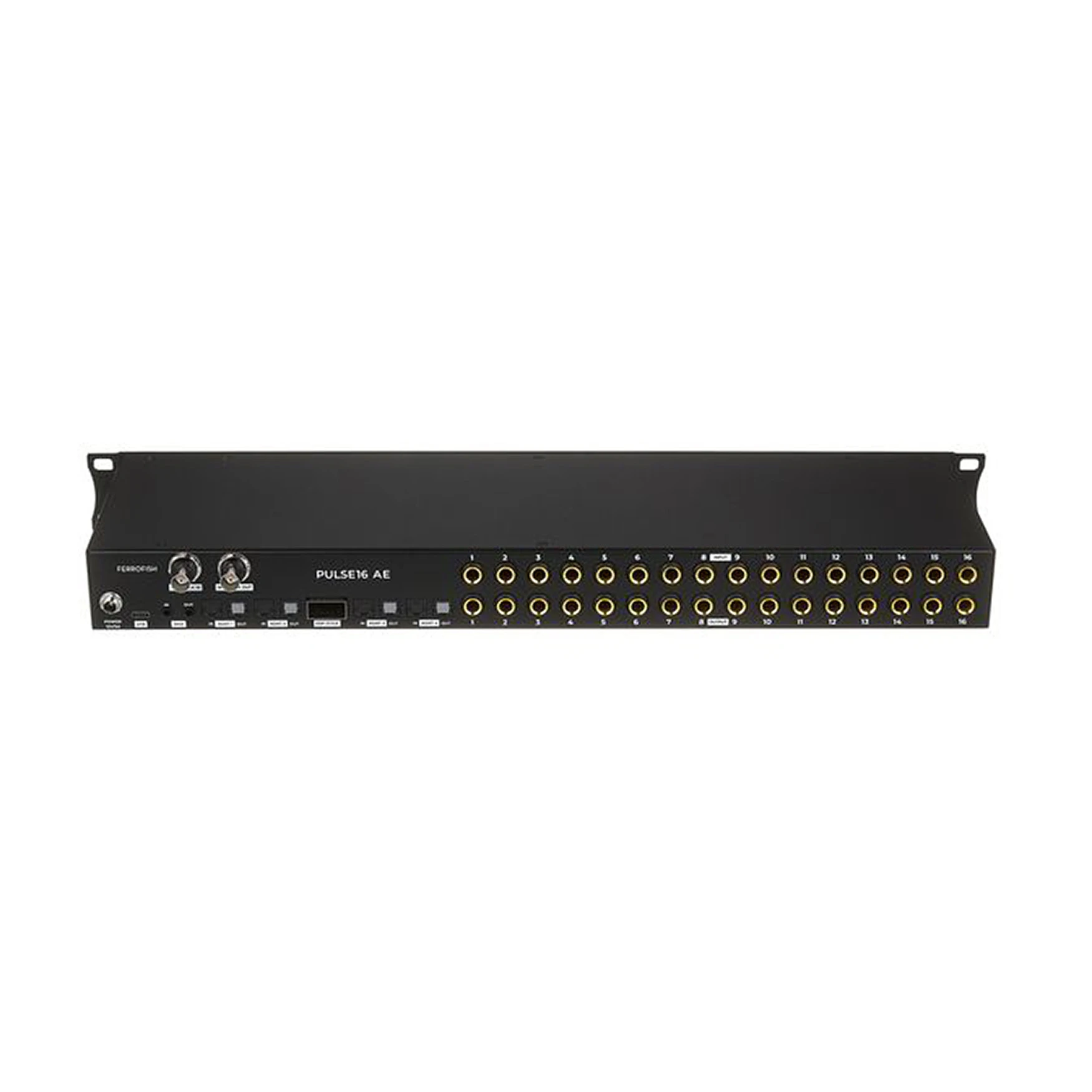

• Wejścia analogowe: 16× Jack 6,3 mm symetryczne
• Wyjścia analogowe: 16× Jack 6,3 mm symetryczne
• Porty ADAT: 4× wejście + 4× wyjście (TOSLINK optyczny)
• Przepustowość ADAT: 16 kanałów przy 44,1/48 kHz; 8 kanałów przy 88,2/96 kHz (S/MUX2)
• Word Clock: wejście i wyjście BNC z aktywną redukcją jitteru
• MIDI: wejście i wyjście (gniazdo 3,5 mm mini-jack)
• USB-C: sterowanie RemoteFish (PC/Mac), obsługa poleceń MIDI
• Wyjście słuchawkowe: stereo Jack 6,3 mm z wyborem źródła per para kanałów
• Wyświetlacze: 2× kolorowy TFT (32 słupki wysterowania jednocześnie)
• Routing: jednokanałowy, konfigurowany przez RemoteFish
• Chłodzenie: pasywne (bez wentylatora)
• Rozbudowa: modułowa — karta rozszerzenia MADI lub Dante dokupowana osobno
• Zasilanie: zewnętrzny zasilacz sieciowy (w zestawie)
• Obudowa: Rack 1U (19")
• Wymiary (szer. × wys. × gł.): 500 × 44 × 190 mm
• Waga: 2 kg
