RF Venue 2x1 Split

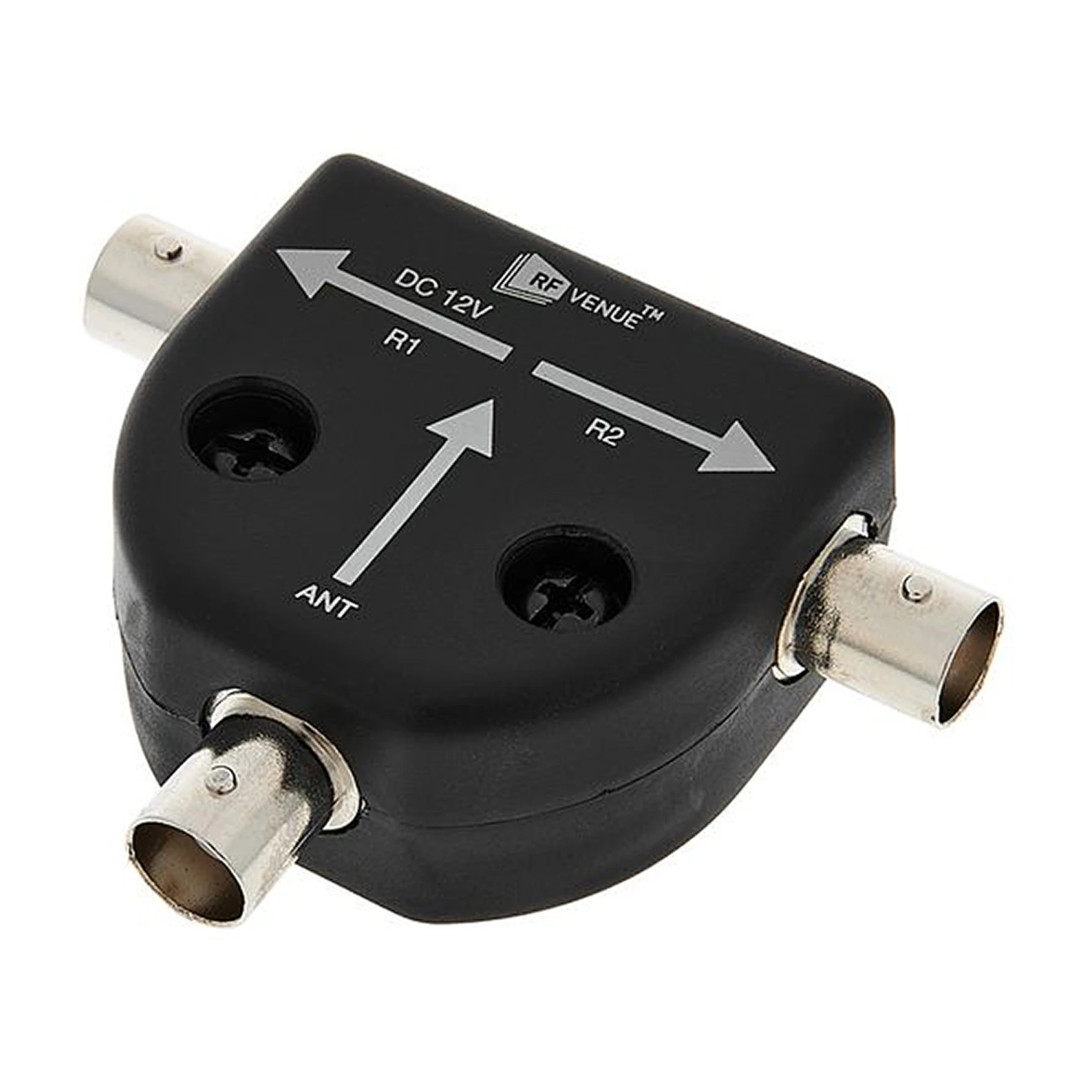

RF Venue 2x1 Split to kompaktowy, pasywny splitter/combiner RF w metalowej obudowie z trzema złączami BNC. Działa dwukierunkowo: jako splitter rozdziela sygnał z jednej anteny na dwa odbiorniki, jako combiner łączy sygnały z dwóch źródeł (w tym nadajników IEM) w jedną antenę nadawczą.

Dlaczego warto

Nie każdy problem z dystrybucją sygnału RF wymaga dużego, aktywnego urządzenia rackowego. 2x1 Split to precyzyjnie zestrojony układ transformatorowy o stałej impedancji 50 Ω, fundamentalnie różny od tanich, marketowych trójników BNC, które wprowadzają poważne niedopasowanie impedancyjne i odbicia sygnału. Jako splitter rozdziela jedną antenę na dwa odbiorniki ze stratą wtrąceniową na poziomie tylko 2 dB — praktycznie niezauważalną dla stabilności systemu w typowych warunkach pracy.

Producent wprost rekomenduje to urządzenie jako budulec do tworzenia 8-kanałowego combinera IEM — kaskadowo łącząc kilka jednostek 2x1 Split, można zsumować sygnały z wielu nadajników odsłuchu dousznego do jednej anteny nadawczej, bez kupowania drogiej, aktywnej matrycy rackowej. To proste, ekonomiczne rozwiązanie dla mniejszych systemów IEM, gdzie pełnowymiarowy sumator typu Combine 4 byłby przewymiarowany.

Kanał R1 przepuszcza zasilanie DC (12V) do podłączonej anteny aktywnej lub wzmacniacza liniowego, jeśli zasilanie jest podawane przez kabel koaksjalny z odbiornika lub dystrybutora. To pozwala zachować pełną funkcjonalność systemu zasilania DC over coax nawet po wstawieniu splittera w środek toru sygnałowego.

Kluczowe cechy

• Działanie dwukierunkowe (splitter/combiner) — jedno wejście BNC i dwa wyjścia, lub dwa wejścia i jedno wyjście, w zależności od konfiguracji.
• Pasywna konstrukcja transformatorowa, impedancja 50 Ω — precyzyjne dopasowanie falowe eliminujące odbicia sygnału typowe dla prostych trójników BNC.
• Strata wtrąceniowa 2 dB, izolacja 20 dB — minimalna utrata sygnału przy podziale i niskie przesłuchy między portami.
• Kompatybilność z mikrofonami i nadajnikami IEM — producent rekomenduje wykorzystanie urządzenia do budowy combinera IEM kaskadowo, do 8 kanałów.
• Przepuszczanie zasilania DC przez kanał R1 — kompatybilność z systemami zasilania anten aktywnych przez kabel koaksjalny (DC over coax).
• Szerokie pasmo pracy 10–1000 MHz — kompatybilność z każdym systemem mikrofonów bezprzewodowych i IEM niezależnie od marki.
• Kompaktowa, odlewana metalowa obudowa (62 g) — możliwość montażu w szafie rack, na ścianie lub w puszce instalacyjnej dzięki otworom montażowym.
• Limity mocy wejściowej: 30 dBm (ANT), 26 dBm (R1/R2) — bezpieczne ramy pracy w typowych zastosowaniach z mikrofonami i IEM klasy profesjonalnej.

Dla kogo

Polecamy RF Venue 2x1 Split szczególnie:

• Mobilnym DJ-om i małym zespołom z dwoma odbiornikami mikrofonowymi, którzy chcą podłączyć je do jednej pary anten zewnętrznych bez kupowania pełnowymiarowego dystrybutora.
• Instalatorom systemów AV budującym małe i średnie sale konferencyjne, gdzie pasywne, ekonomiczne rozwiązanie wystarcza do obsługi dwóch odbiorników lub dwóch stref.
• Realizatorom budującym niewielkie systemy IEM potrzebującym ekonomicznej alternatywy dla dużego, aktywnego sumatora przy małej liczbie kanałów.
• Każdemu realizatorowi RF jako narzędzie ratunkowe w plecaku na wypadek nagłej potrzeby rozbudowy systemu w terenie.

Najczęściej zadawane pytania

Czy to urządzenie potrzebuje zasilacza lub baterii?

Nie. RF Venue 2x1 Split to urządzenie w pełni pasywne, działające na bazie komponentów transformatorowych. Nie generuje szumów intermodulacyjnych i nie wymaga zasilania do podstawowej funkcji podziału lub łączenia sygnału — zasilanie DC jest przepuszczane jedynie wtedy, gdy pochodzi z podłączonego źródła zewnętrznego.

Czy mogę użyć tego splittera, aby połączyć dwa nadajniki IEM i wysłać sygnał na jedną antenę?

Tak, to jedno z zalecanych zastosowań tego urządzenia. Producent wprost rekomenduje wykorzystanie 2x1 Split do budowy combinera IEM — kaskadowo łącząc kilka jednostek, można uzyskać sumator do 8 kanałów. Należy jednak respektować limity mocy: maksymalnie 26 dBm (400 mW) na każdy z portów R1 i R2, co jest wystarczające dla typowych nadajników IEM klasy profesjonalnej.

Ile sygnału tracę, podłączając ten splitter?

Strata wtrąceniowa (insertion loss) wynosi 2 dB. Przy dobrych warunkach radiowych i krótkich kablach jest to strata praktycznie niezauważalna dla stabilności systemu True Diversity.

Czy przez ten splitter przejdzie zasilanie DC do mojej aktywnej anteny?

Tak, przez kanał R1. Prąd stały (typowo 12V) podawany przez odbiornik mikrofonowy lub aktywny dystrybutor przechodzi przez splitter i wędruje dalej kablem BNC, zasilając elektronikę w antenie aktywnej lub wzmacniaku liniowym.

Czy ten splitter współpracuje z systemami cyfrowymi Shure i analogowymi Sennheiser?

Tak, z każdym systemem pracującym w paśmie od 10 do 1000 MHz przy impedancji 50 Ω. Urządzenie operuje na poziomie fizycznej fali elektromagnetycznej, więc rodzaj modulacji nie ma dla niego znaczenia.

Specyfikacja techniczna

• Typ: pasywny splitter/combiner RF, działanie dwukierunkowe
• Wejścia/wyjścia: 3× BNC (1 ANT + R1 + R2, konfigurowalne jako 1→2 lub 2→1)
• Zakres częstotliwości: 10–1000 MHz
• VSWR: 1:2
• Impedancja: 50 Ω
• Izolacja: 20 dB
• Strata wtrąceniowa (insertion loss): 2 dB
• Maksymalna moc wejściowa do portu ANT: 30 dBm (1 W)
• Maksymalna moc do R1/R2: 26 dBm (400 mW) każdy
• Przepuszczanie DC: kanał R1, do 12V przy DC over coax
• Wymiary (szer. × wys. × gł.): 72 × 24 × 55 mm
• Waga: 62 g
