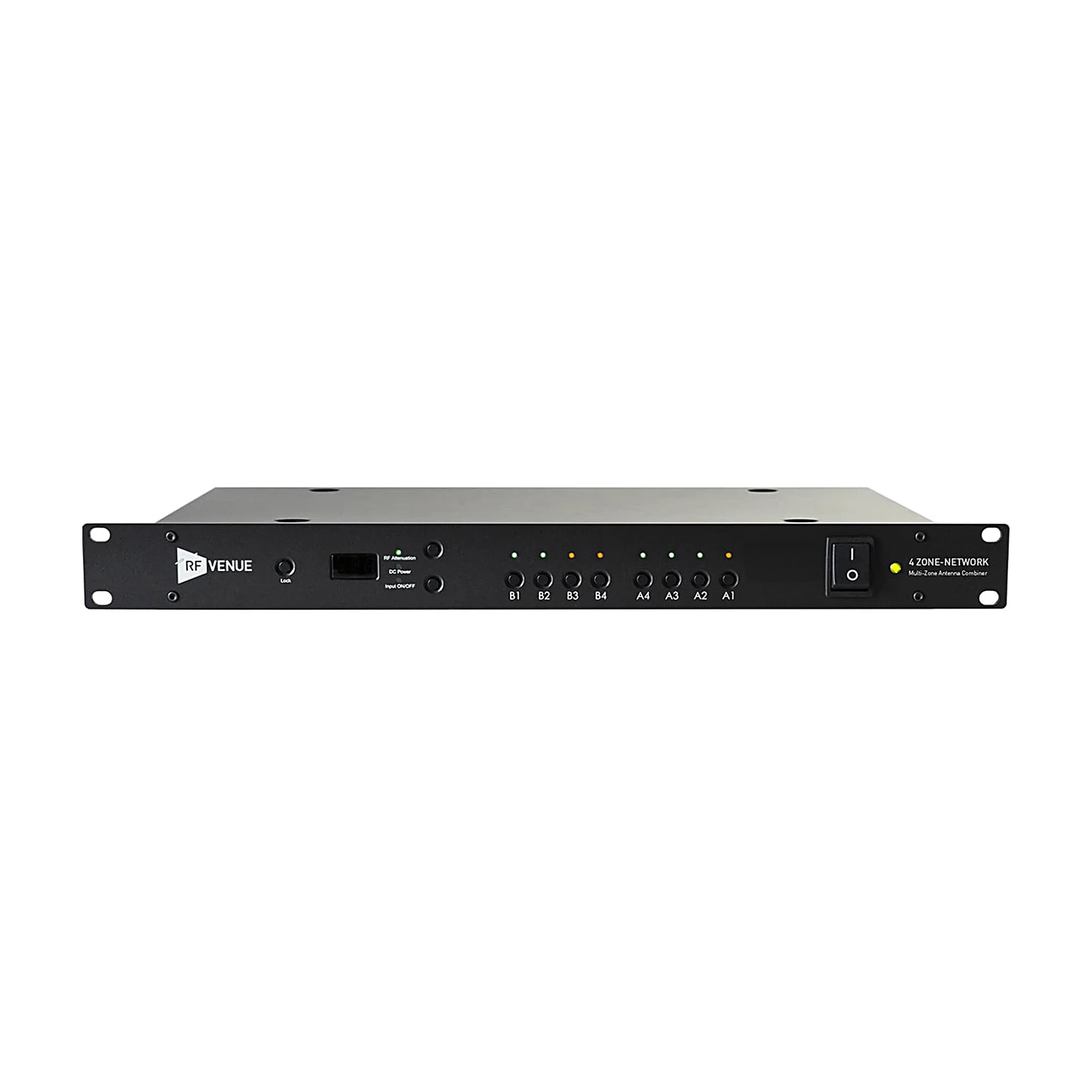

RF Venue 4 ZONE Network

RF Venue 4 ZONE Network to aktywny sumator antenowy łączący do czterech niezależnych par anten Diversity z różnych stref budynku, z pełnym zdalnym sterowaniem przez sieć LAN. To rozszerzona wersja klasycznego modelu 4 ZONE — ta sama architektura sumowania stref, dodatkowo wzbogacona o przeglądarkowy interfejs webowy dostępny z każdego urządzenia w tej samej sieci.

Dlaczego warto

W obiektach wielofunkcyjnych zarządzanie pokryciem radiowym rzadko sprowadza się do jednej sceny — sale konferencyjne dzielone ścianami przesuwnymi, hotele, stadiony czy wielosalowe obiekty sakralne wymagają niezależnej kontroli nad wieloma strefami jednocześnie. 4 ZONE Network rozwiązuje to centralnie: cztery pary anten True Diversity (osiem wejść RF) zbierają sygnał z czterech różnych pomieszczeń, a urządzenie wyprowadza jeden, zsumowany sygnał do dystrybutora, takiego jak DISTRO5 HDR czy DISTRO9 HDR.

Kluczowa zmiana względem oryginalnego 4 ZONE to eliminacja konieczności fizycznego dostępu do panelu przedniego. Urządzenie automatycznie pobiera adres IP przez DHCP i jest widoczne w sieci natychmiast po podłączeniu, bez instalowania żadnego dodatkowego oprogramowania — wystarczy przeglądarka i adres IP lub nazwa hosta. Z tabletu czy telefonu na zapleczu można w czasie rzeczywistym przełączać strefy on/off, regulować tłumienie i przełączać zasilanie DC dla anten aktywnych, bez podchodzenia do szafy rack w środku eventu.

Precyzyjna regulacja tłumienia RF, od 0 do -31 dB w krokach po 1 dB dla każdego wejścia osobno, pozwala wyrównać poziomy sygnału między antenami o różnej odległości od szafy technicznej i różnej długości kabla — teraz robione zdalnie, bez fizycznego kręcenia pokrętłami na panelu. Funkcja zapisu i przywoływania presetów (Scene Recall) skraca czas przejścia między konfiguracjami, na przykład gdy duża sala balowa dzieli się na trzy niezależne strefy na potrzeby jednego eventu, a wieczorem otwiera się na całość pod bankiet.

Kluczowe cechy

• 4 niezależne pary anten Diversity (8 wejść BNC) — łączenie czterech stref antenowych w jeden zarządzany system, z możliwością miksowania różnych typów anten w różnych strefach.
• Wbudowany port Ethernet z DHCP — automatyczne wykrywanie w sieci LAN, dostęp przez adres IP lub nazwę hosta, bez instalowania dodatkowego oprogramowania.
• Przeglądarkowy interfejs Web UI — pełna kontrola statusu i ustawień stref z każdego urządzenia w tej samej sieci, bez wtyczek i bez dedykowanej aplikacji.
• Zdalne włączanie/wyłączanie stref per kanał — eliminacja szumu z nieaktywnych pomieszczeń bez fizycznego dostępu do urządzenia.
• Zdalna regulacja tłumienia RF (0 do -31 dB, krok 1 dB) — precyzyjne wyrównanie poziomów sygnału między strefami bezpośrednio z przeglądarki.
• Przełączalne zasilanie DC 12V per kanał — zdalne włączanie zasilania dla anten aktywnych i wzmacniaczy liniowych na długich trasach kablowych.
• Zapis i przywoływanie presetów (Scene Recall) — szybkie przejście między konfiguracjami przestrzeni dla różnych typów eventów w tym samym obiekcie.
• Uniwersalna kompatybilność marek — współpraca z systemami Shure, Sennheiser, AKG i innymi producentami w paśmie UHF 470–960 MHz.

Dla kogo

Polecamy RF Venue 4 ZONE Network szczególnie:

• Integratorom systemów AV i inżynierom obiektowym w centrach kongresowych i hotelach z systemem ścian mobilnych, gdzie konfiguracja przestrzeni zmienia się w ciągu jednego dnia.
• Dużym studiom telewizyjnym i broadcastowym, gdzie prezenter przemieszcza się między różnymi planami zdjęciowymi wymagającymi niezależnego pokrycia radiowego.
• Stadionom i arenom sportowym z wieloma strefami — VIP, murawa, konferencja prasowa — zarządzanymi centralnie z jednego punktu sieciowego.
• Wielosalowym obiektom sakralnym potrzebującym elastycznego podziału na strefy radiowe bez konieczności fizycznej obsługi technicznej przy każdej zmianie.

Najczęściej zadawane pytania

Czy 4 ZONE Network służy do łączenia nadajników odsłuchu dousznego (IEM)?

Zdecydowanie nie. To kardynalny błąd instalacyjny, który mógłby uszkodzić sprzęt. 4 ZONE Network to urządzenie wyłącznie odbiorcze (Rx), przeznaczone do sumowania sygnałów z anten zbierających głos z mikrofonów bezprzewodowych. Nie wolno do niego podłączać nadajników IEM. Do miksowania stref nadawczych IEM służą inne, specjalistyczne sumatory strefowe.

Jakie anteny najlepiej współpracują z tym systemem w instalacjach sufitowych?

Urządzenie jest kompatybilne z każdą marką i anteną 50 Ω, jednak najbardziej spektakularne rezultaty wizualne i techniczne osiąga się, łącząc je z płaskimi, instalacyjnymi antenami RF Venue Diversity Architectural lub Diversity ARC. Taki zestaw gwarantuje pełne True Diversity w każdym pomieszczeniu przy zachowaniu absolutnej dyskrecji architektonicznej.

Czy sterowanie siecią wymaga instalacji dedykowanego oprogramowania na komputerze?

Nie. Urządzenie posiada wbudowany, nowoczesny serwer WWW. Aby nim sterować, wystarczy podłączyć kabel Ethernet (RJ45) do lokalnej sieci LAN, wpisać adres IP lub hostname urządzenia w dowolnej przeglądarce internetowej na komputerze, tablecie lub smartfonie. Interfejs posiada wygodne tryby graficzne Light i Dark Mode.

Co się stanie, jeśli połączę 4 strefy, z których 3 będą całkowicie puste? Czy zasięg mikrofonu w aktywnej strefie spadnie?

Jeśli pozostawisz puste strefy włączone, ich anteny będą zbierać szum z otoczenia, co podbije tło radiowe całego systemu i może nieznacznie skrócić zasięg. Dzięki 4 ZONE Network możesz jednym kliknięciem w interfejsie LAN całkowicie wyłączyć puste strefy. W systemie pozostanie wtedy wyłącznie czysty sygnał z aktywnej sali, co gwarantuje maksymalny możliwy zasięg mikroportów.

Czy mogę z tym urządzeniem używać długich kabli koncentrycznych, np. 80-metrowych?

Tak. Każde z 8 wejść BNC sumatora może niezależnie podać zasilanie +12V DC przez kabel, zasilając zewnętrzne wzmacniacze liniowe. Pozwala to w pełni skompensować straty tłumienia na bardzo długich dystansach przed wejściem sygnału do sumatora.

Specyfikacja techniczna

• Typ: aktywny sumator antenowy wielostrefowy z sterowaniem sieciowym
• Liczba stref: 4 niezależne pary anten Diversity
• Zakres częstotliwości: 470–960 MHz
• Wzmocnienie systemu: 3 dB (±3 dB)
• Impedancja wejściowa/wyjściowa: 50 Ω
• Wejścia: 8× BNC In (4 pary A/B)
• Wyjścia: 2× BNC Out (1 para A/B)
• Tłumienie RF per strefa: 0 do -31 dB, krok 1 dB, regulacja zdalna
• Zasilanie DC do anten aktywnych: 12 V, przełączalne per kanał, zdalnie
• Sterowanie sieciowe: port Ethernet (RJ45), DHCP, interfejs webowy bez wtyczek
• Presety: zapis i przywoływanie konfiguracji (Scene Recall)
• Obudowa: metalowa, Rack 1U (19")
• Wymiary (szer. × wys. × gł.): 480 × 45 × 260 mm
• Waga: 2,5 kg
