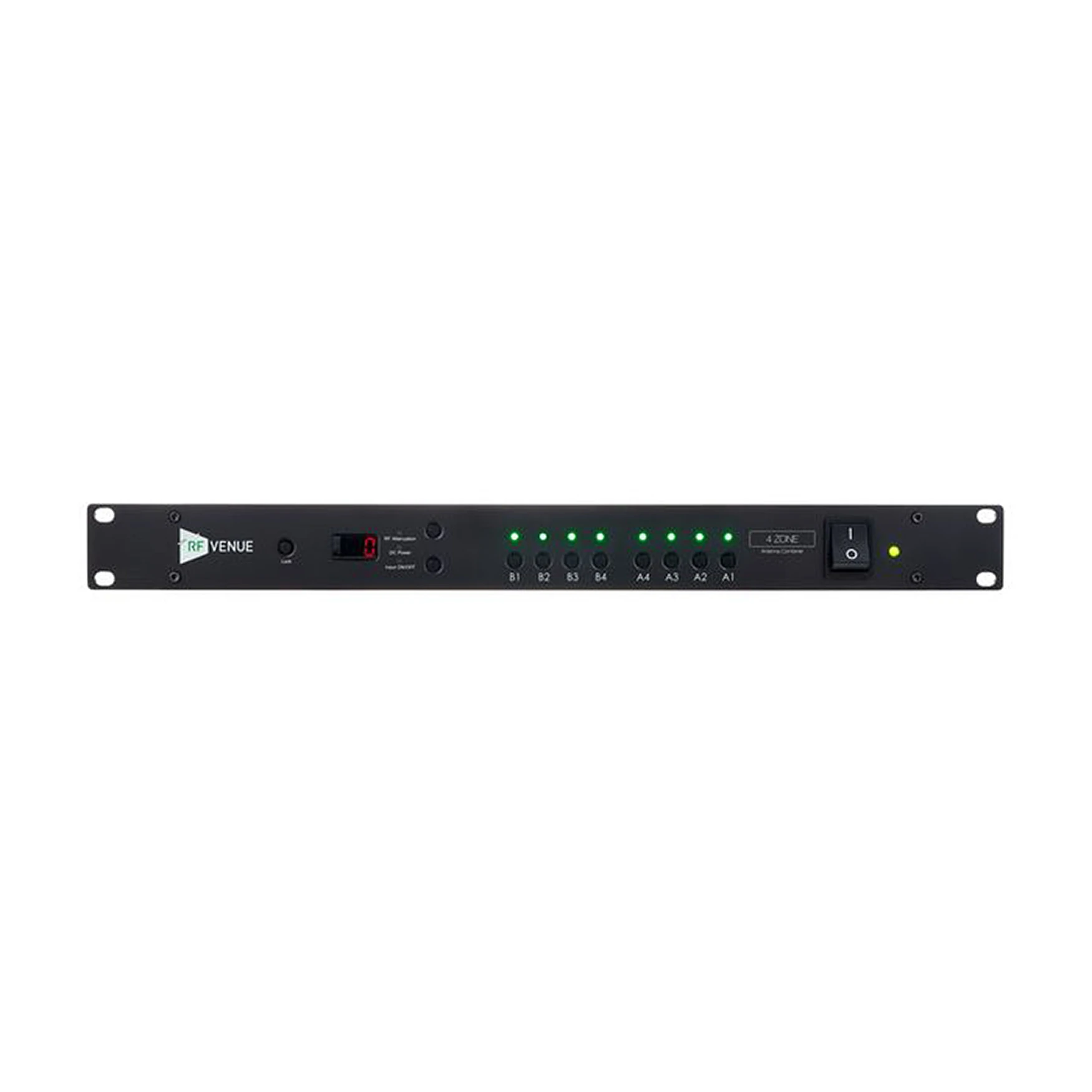

RF Venue 4 Zone Antenna Combiner

RF Venue 4 Zone Antenna Combiner to aktywny sumator antenowy łączący do czterech niezależnych par anten Diversity z różnych stref budynku w jeden, zarządzany system. Działa odwrotnie do klasycznego splittera: nie rozdziela jednej pary anten na wiele odbiorników, lecz zbiera sygnał z czterech rozproszonych przestrzeni i wyprowadza go jedną parą wyjść do dalszego dystrybutora.

Dlaczego warto

W obiektach wielofunkcyjnych — centrach konferencyjnych z salami dzielonymi ścianami przesuwnymi, hotelach, dużych kościołach — mikrofon bezprzewodowy musi działać niezależnie od tego, w którym pomieszczeniu aktualnie się znajduje. Połączenie czterech par anten zwykłymi trójnikami pasywnymi wpuściłoby do systemu szum ze wszystkich pomieszczeń jednocześnie, drastycznie ograniczając zasięg. 4 Zone rozwiązuje to przez selektywne włączanie i wyłączanie każdej strefy z panelu przedniego — kiedy prelegent przechodzi z sali A do sali B, wyłączasz strefę A i aktywujesz B, a szum z pustego pomieszczenia nie zatruwa pasma radiowego.

Niezależna regulacja tłumienia RF dla każdej strefy, w zakresie od 0 do -31 dB w krokach po 1 dB, pozwala wyrównać poziomy sygnału między antenami umieszczonymi w różnych warunkach — jedna blisko scenie głównej z mocnym sygnałem, druga na końcu długiego korytarza na 50-metrowym kablu z osłabionym sygnałem. Bez tej regulacji odbiornik mógłby doświadczyć przesterowania przy silnym sygnale albo dropu przy słabym, gdy artysta przemieszcza się między strefami.

Zintegrowane zasilanie DC over coax (12 V / 200 mA na każde z ośmiu wejść) pozwala zasilić aktywne wzmacniacze liniowe bezpośrednio przez kabel BNC przy bardzo długich trasach kablowych, bez dodatkowego okablowania zasilającego prowadzonego osobno do każdej antywidanen.

Kluczowe cechy

• 4 niezależne pary anten Diversity (8 wejść BNC) — łączenie czterech stref antenowych w jeden zarządzany system, z możliwością miksowania różnych typów anten w różnych strefach.
• Selektywne włączanie/wyłączanie każdej strefy — eliminacja szumu z nieaktywnych pomieszczeń bez ingerencji w okablowanie; przełączanie aktywnych stref w czasie rzeczywistym podczas eventu.
• Niezależna regulacja tłumienia RF (0 do -31 dB, krok 1 dB) per strefa — precyzyjne wyrównanie poziomów sygnału między antenami o różnej odległości od źródła i różnej długości kabla.
• Zasilanie DC over coax (12 V / 200 mA na 8 wejść) — zasilanie aktywnych wzmacniaczy liniowych bezpośrednio przez kabel BNC przy długich trasach kablowych.
• Wyjście A/B (2× BNC) do dalszego dystrybutora — zsumowany sygnał ze wszystkich aktywnych stref wyprowadzany jedną parą gniazd do splittera takiego jak DISTRO4 lub DISTRO9 HDR.
• Wysoki punkt przesterowania (OIP3 35 dBm typ.) — odporność na intermodulację przy dużej liczbie aktywnych systemów radiowych w jednym obiekcie.
• Uniwersalna kompatybilność marek — współpraca z systemami Shure, Sennheiser, AKG i innymi producentami w paśmie UHF 470–960 MHz.
• Wersja 4 ZONE-Network z portem Ethernet RJ45 — zdalne sterowanie strefami, tłumieniem i zasilaniem z przeglądarki na smartfonie lub tablecie, z zapisem i odczytem presetów scenicznych.

Dla kogo

Polecamy RF Venue 4 Zone Antenna Combiner szczególnie:

• Integratorom systemów AV i inżynierom instalacyjnym uzbrajającym centra konferencyjne z salami dzielonymi ścianami przesuwnymi, gdzie konfiguracja przestrzeni zmienia się w ciągu jednego dnia.
• Hotelom, dużym kościołom i świątyniom z wieloma strefami wymagającymi niezależnego zasięgu mikrofonowego — strefa ołtarza, chór, ogrody zewnętrzne.
• Stadionom i obiektom sportowym potrzebującym pokrycia radiowego w wielu, fizycznie oddzielonych przestrzeniach jednym systemem zarządzanym centralnie.
• Planom filmowym i telewizyjnym, gdzie aktor z mikrofonem bezprzewodowym musi przejść z garderoby przez korytarz na halę zdjęciową bez utraty sygnału w żadnym momencie.

Najczęściej zadawane pytania

Czy to urządzenie sumuje nadajniki IEM (odsłuchy douszne)?

Zdecydowanie nie. 4 Zone to sumator odbiorczy dla mikrofonów bezprzewodowych — zbiera sygnał z czterech stref antenowych i wysyła go do odbiorników. Podłączenie nadajników IEM, które wysyłają sygnał o dużej mocy na zewnątrz, mogłoby uszkodzić czułe, niskoszumowe wzmacniacze wejściowe urządzenia. Do systemów IEM przeznaczone są urządzenia z serii Combine 4 lub Combine 8.

Jak połączyć 4 Zone z moimi odbiornikami, skoro ma ono tylko jedną parę wyjść RF OUT A/B?

4 Zone zbiera sygnały ze stref i wyprowadza je jedną parą gniazd BNC (A i B). Te dwa wyjścia podłączasz do wejść klasycznego dystrybutora antenowego — na przykład RF Venue DISTRO4 lub DISTRO9 HDR. Dopiero ten splitter rozdziela gotowy, zsumowany sygnał na poszczególne odbiorniki mikrofonowe w racku.

Czy mogę miksować różne rodzaje anten w różnych strefach?

Tak. W jednej strefie możesz postawić antenę Diversity Fin, w drugiej dyskretne anteny architektoniczne montowane w suficie, a w trzeciej, na zewnątrz, antenę helikalną CP Beam. 4 Zone połączy je bez problemu, a niezależna regulacja tłumienia pozwala dostosować poziom każdej strefy osobno.

Co się stanie, gdy prelegent przechodzi ze strefy 1 do strefy 2? Czy dźwięk na chwilę zgaśnie?

Nie, jeśli obie strefy są w tym momencie włączone. Urządzenie płynnie kombinuje oba sygnały radiowe. Kluczem jest zachowanie krótkiego okresu, w którym obie strefy są aktywne jednocześnie (zakładka zasięgu), tak by odbiornik True Diversity w racku mógł niezauważalnie przełączyć się na antenę o silniejszym w danej chwili sygnale.

Czym różni się standardowy 4 Zone od wersji 4 ZONE-Network?

Wersja standardowa wymaga fizycznego dostępu do przycisków na przednim panelu w szafie rack. Wersja 4 ZONE-Network ma wbudowany port Ethernet RJ45 i interfejs webowy — strefami, tłumieniem i zasilaniem można sterować zdalnie z przeglądarki na smartfonie czy tablecie, bez fizycznego dostępu do urządzenia. Dodatkowo umożliwia zapisywanie i przywoływanie presetów konfiguracji, co przyspiesza przejście między różnymi scenariuszami wykorzystania obiektu w ciągu jednego dnia.

Specyfikacja techniczna

• Typ: aktywny sumator antenowy wielostrefowy
• Liczba stref: 4 niezależne pary anten Diversity
• Zakres częstotliwości: 470–960 MHz
• Wzmocnienie systemu: 3 dB (±3 dB)
• Impedancja wejściowa/wyjściowa: 50 Ω
• Wejścia: 8× BNC In (4 pary A/B)
• Wyjścia: 2× BNC Out (1 para A/B)
• Punkt przesterowania trzeciego rzędu (OIP3): 35 dBm (typ.)
• Tłumienie RF per strefa: 0 do -31 dB, krok 1 dB
• Zasilanie DC do anten aktywnych: 12 V / 200 mA na każde z 8 wejść (selektywne)
• Napięcie zasilania: 100–240 V AC, 50/60 Hz, maks. 2 A
• Sterowanie zdalne (wersja Network): port Ethernet RJ45, interfejs webowy, presety
• Obudowa: metalowa, Rack 1U (19")
• W zestawie: kabel AC, 2× kabel BNC-BNC
• Wymiary (szer. × wys. × gł.): 480 × 45 × 260 mm
• Waga: 2,3 kg
