RF Venue CP Architectural

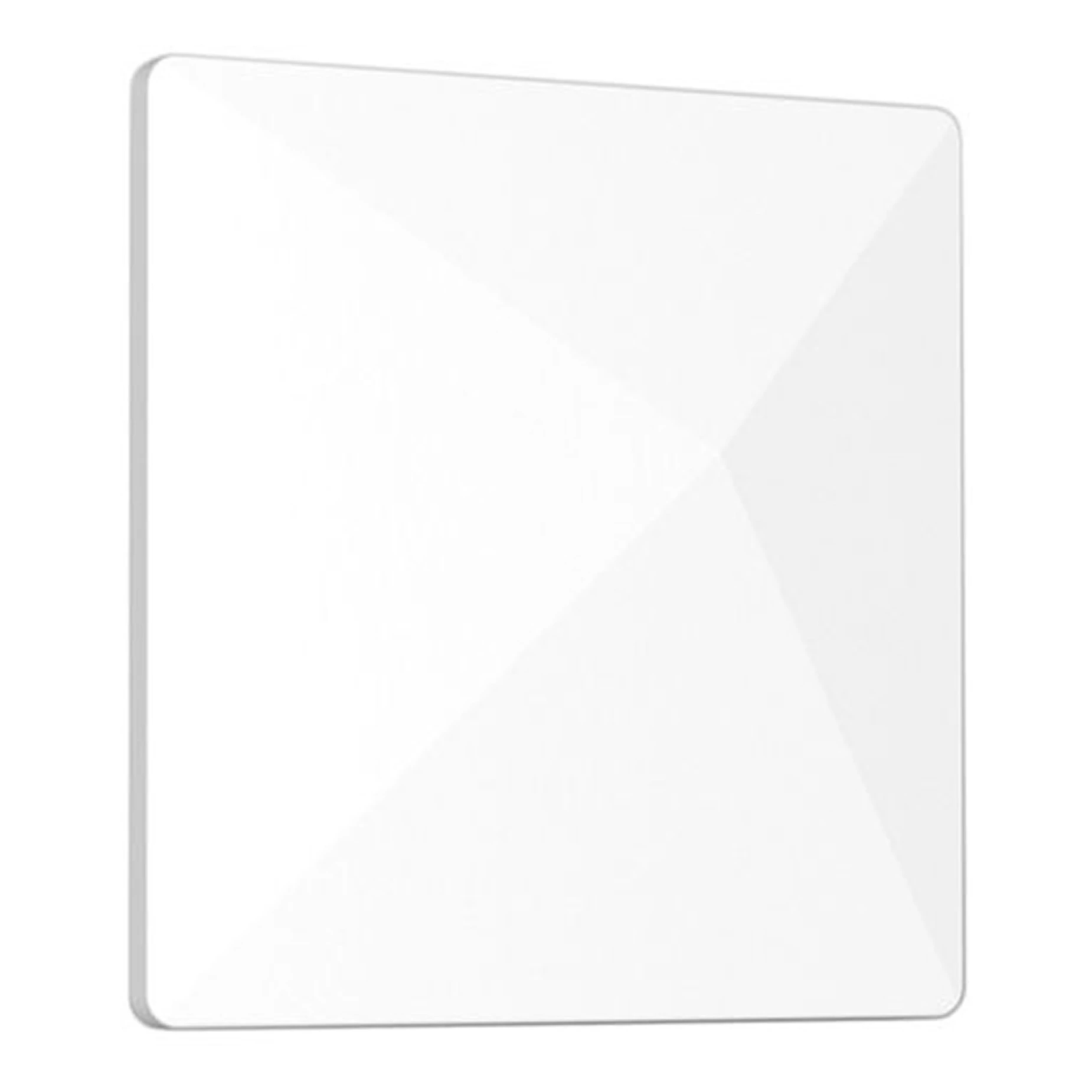

RF Venue CP Architectural to płaska, instalacyjna antena o polaryzacji kołowej (RHCP), zaprojektowana do montażu na ścianie lub suficie w przestrzeniach, gdzie estetyka wnętrza jest równie ważna jak stabilność sygnału radiowego. Działa dwukierunkowo — jako antena nadawcza dla systemów monitoringu dousznego (IEM) lub jako szerokokątna antena odbiorcza dla mikrofonów bezprzewodowych.

Dlaczego warto

Tradycyjne anteny o polaryzacji kołowej to zwykle wielkie, plastikowe konstrukcje helikalne — żaden architekt nie zaakceptuje ich w prestiżowym wnętrzu biznesowym czy kulturalnym. CP Architectural zamyka tę samą fizykę helikalną w płaskim panelu o profilu niespełna 5 cm, który montuje się płasko na ścianie lub suficie i wygląda jak element architektoniczny, nie sprzęt techniczny.

Polaryzacja kołowa oznacza, że fala radiowa porusza się w przestrzeni po spirali, nie w jednej, ustalonej płaszczyźnie. Gdy mówca, aktor czy muzyk zmienia pozycję — biegnie, pochyla się, odwraca tyłem — sygnał docierający do jego odbiornika na pasku pozostaje stabilny niezależnie od orientacji. To eliminuje mikrosekundowe zaniki i szumy (dropouty polaryzacyjne), które w systemach z anteną liniową potrafią zepsuć całe wystąpienie czy spektakl.

Antena jest w pełni pasywna — zero generowanego ciepła wewnątrz zabudowy ściennej, zero ryzyka uszkodzenia elektroniki w trudno dostępnym miejscu montażu. Jedno gniazdo BNC z tyłu obudowy podłącza się do kabla prowadzonego w ścianie lub suficie. Obudowa wykonana jest z matowego kompozytu bez domieszek metalicznych — można ją pomalować zwykłą farbą ścienną, by całkowicie zniknęła z pola widzenia, bez utraty właściwości radiowych.

Kluczowe cechy

• Polaryzacja kołowa (RHCP) w płaskiej obudowie — stały, silny sygnał niezależnie od orientacji nadajnika lub odbiornika; eliminacja zaników typowych dla anten liniowych.
• Działanie dwukierunkowe — praca jako antena nadawcza dla systemów IEM lub odbiorcza dla mikrofonów bezprzewodowych, w zależności od konfiguracji systemu.
• Szeroki kąt pokrycia 120° — równomierne pokrycie pomieszczenia bez konieczności precyzyjnego celowania anteny.
• Możliwość malowania farbą bez domieszek metalicznych — pełna personalizacja kolorystyczna dopasowana do wnętrza bez utraty właściwości radiowych.
• Konstrukcja w pełni pasywna — brak elektroniki aktywnej w ścianie, zero ryzyka przegrzewania czy przesterowania.
• Zestaw montażowy do sufitów i ścian w komplecie — tylna płyta z wielokrotnymi opcjami otworów montażowych, przednia płyta zatrzaskiwana na wierzch.
• Jedno gniazdo BNC z tyłu obudowy — bezpośrednie podłączenie kabla koaksjalnego prowadzonego w ścianie lub suficie.
• Uniwersalna kompatybilność marek — współpraca z systemami Shure, Sennheiser i innymi w paśmie UHF.

Dla kogo

Polecamy RF Venue CP Architectural szczególnie:

• Integratorom AV i projektantom wnętrz uzbrajającym prestiżowe sale konferencyjne i obiekty rządowe, gdzie technologia musi pozostać niewidoczna.
• Teatrom i operom, gdzie aktorzy korzystają z dyskretnych systemów monitoringu dousznego niezauważalnych dla publiczności.
• Studiom telewizyjnym i obiektom broadcastowym potrzebującym stabilnego sygnału IEM lub mikrofonowego bez widocznego sprzętu na planie.
• Muzeom i przestrzeniom wystawienniczym wykorzystującym systemy bezprzewodowego oprowadzania (Tour Guide), gdzie estetyka ekspozycji nie może być zakłócona widocznym sprzętem RF.

Najczęściej zadawane pytania

Czy CP Architectural działa na tej samej zasadzie co antena Diversity ARC?

Nie, to różne urządzenia. Diversity ARC to antena wyłącznie odbiorcza z dwoma wyjściami (dual-feed), realizująca diversity przestrzenne dla mikrofonów. CP Architectural to antena jednokanałowa (jedno wejście BNC) o polaryzacji kołowej, stworzona głównie do nadawania systemów IEM i interkomu, choć może też pracować jako szerokokątne ogniwo odbiorcze dla mikrofonów.

Ile takich anten potrzebuję do obsługi systemu odsłuchu dousznego na sali?

Dokładnie jedną sztukę. Sygnały z poszczególnych nadajników IEM łączysz w szafie technicznej za pomocą aktywnego sumatora, jak RF Venue Combine 6 HDR, a z sumatora wyprowadzasz jeden kabel niskostratny BNC do gniazda z tyłu anteny zamontowanej na ścianie.

Czy malowanie panelu anteny farbą emaliową wpłynie na spadek zasięgu?

Nie, pod warunkiem że farba nie zawiera opiłków metalu ani tlenków o właściwościach ekranujących. Standardowe, matowe farby akrylowe, lateksowe lub winylowe są transparentne dla fal UHF. Antena działa perfekcyjnie, będąc jednocześnie w pełni zamaskowaną.

Czy ta antena jest aktywna i wymaga podania napięcia przez kabel BNC?

Nie. CP Architectural to konstrukcja w pełni pasywna. Cały zysk wynika z precyzyjnie zaprojektowanej pętli helikalnej wewnątrz obudowy. Brak komponentów aktywnych oznacza bezawaryjność na długie lata i brak generowania zniekształceń intermodulacyjnych.

Czy antenę można zamontować nad sufitem podwieszanym?

Tak. Antena może być zamontowana natynkowo na ścianie albo schowana nad sufitem podwieszanym z płyt kartonowo-gipsowych lub kasetonów z włókna mineralnego. Jedynym ograniczeniem są sufity metalowe, które blokują i odbijają fale radiowe.

Specyfikacja techniczna

• Typ: płaska antena instalacyjna o polaryzacji kołowej, działanie dwukierunkowe
• Zakres częstotliwości: 400–800 MHz
• Bandwidth: 400 MHz
• Impedancja: 50 Ω
• Charakterystyka kierunkowa: szerokokątna (Flood)
• Polaryzacja: kołowa, prawoskrętna (RHCP)
• Kąt pokrycia (beam width): 120°
• Zysk: ok. 2,5 dBi przy 500 MHz (uwaga: nowsze karty katalogowe producenta podają zysk 3 dBi z zakresem 470–928 MHz — przed zakupem warto zweryfikować aktualną wersję produktu u sprzedawcy)
• Złącze: BNC (żeńskie), z tyłu obudowy
• Zakres temperatury pracy: -10°C do 40°C
• Montaż: ściana lub sufit, zestaw montażowy w komplecie
• Wymiary (szer. × wys. × gł.): 280 × 280 × 50 mm
• Waga: 0,9 kg
• Kolor: biały matowy
