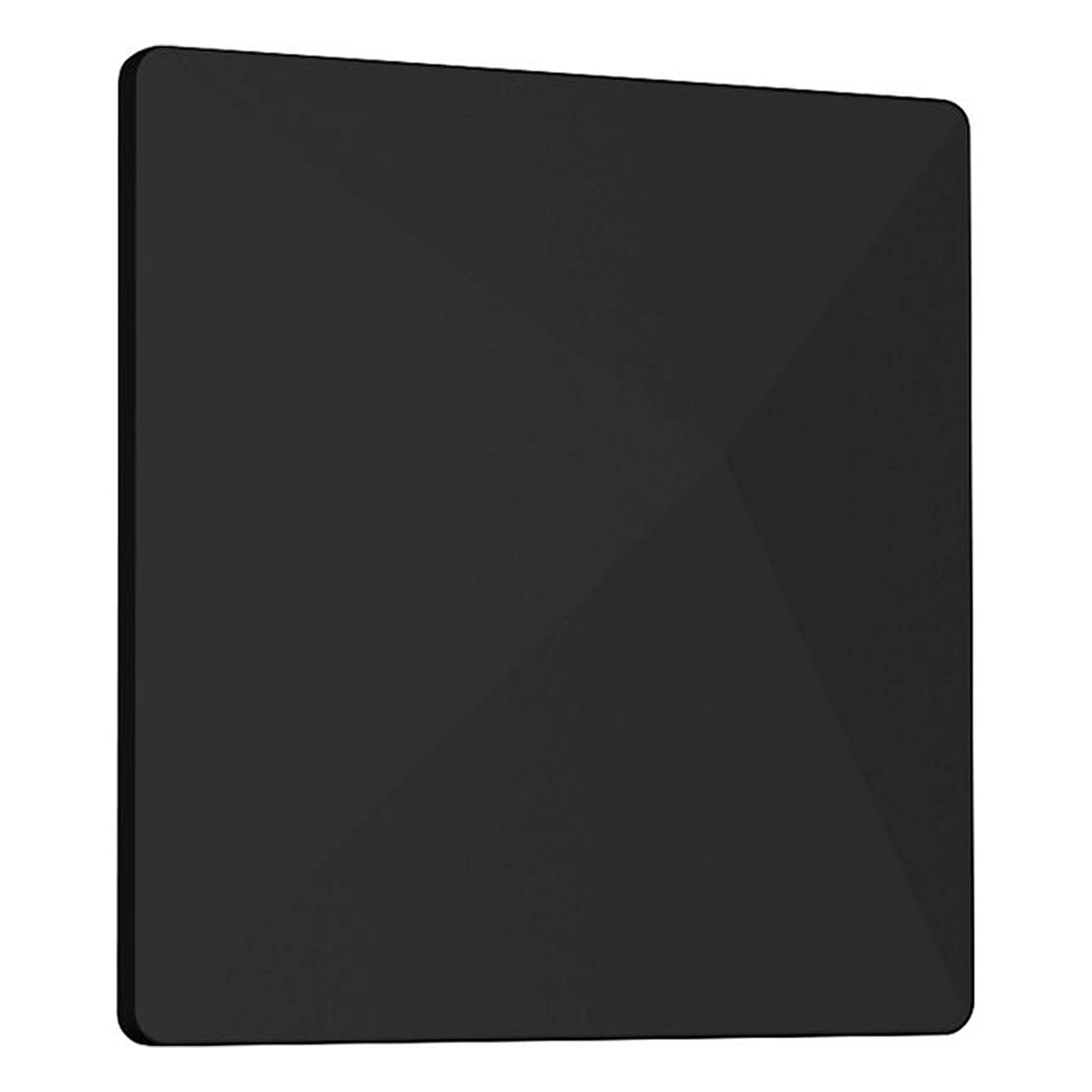

RF Venue CP Architectural Antenna BK

RF Venue CP Architectural Antenna BK to czarna wersja płaskiej, instalacyjnej anteny o polaryzacji kołowej, zaprojektowanej głównie jako antena nadawcza dla systemów monitoringu dousznego (IEM), z możliwością pracy jako szerokokątna antena odbiorcza dla mikrofonów. Identyczna technologia co wersja biała, w matowym, czarnym wykończeniu dopasowanym do ciemnych, nowoczesnych wnętrz.

Dlaczego warto

Klasyczne anteny helikalne o polaryzacji kołowej to zwykle gigantyczne, plastikowe konstrukcje, które żaden architekt nie pozwoli powiesić na eleganckiej, ciemnej ścianie czy suficie. CP Architectural BK zamyka tę samą fizykę helikalną w płaskim panelu o profilu poniżej 5 cm, w wykończeniu matowej czerni idealnie znikającym na betonowych ścianach, ciemnych sufitach podwieszanych i w strukturach scenicznych teatrów.

Antena jest zaprojektowana specjalnie, by kompensować ograniczenia nadajników IEM noszonych na pasku (bodypacków) — te mają zwykle jedną, prostą antenę typu whip o ustalonej polaryzacji. Gdy artysta porusza się, kuca lub obraca tyłem, orientacja jego nadajnika względem anteny odbiorczej nieustannie się zmienia. Dzięki polaryzacji kołowej, CP Architectural BK wysyła sygnał poruszający się po spirali 3D, docierający do bodypacka z tą samą siłą niezależnie od pozycji ciała artysty.

Antena jest w pełni pasywna — zero generowanego ciepła wewnątrz zabudowy ściennej, zero ryzyka przesterowania odbiorników. Choć fabrycznie dostarczana w matowej czerni, obudowa wykonana jest z materiału bez domieszek metalicznych, więc można ją dodatkowo pomalować grafitową, antracytową lub głęboko czarną farbą, by stała się integralną częścią ściany lub sufitu.

Kluczowe cechy

• Polaryzacja kołowa w płaskiej obudowie — stały, silny sygnał niezależnie od orientacji bodypacka lub mikrofonu na ciele artysty.
• Działanie dwukierunkowe, zoptymalizowane pod IEM — głównie jako antena nadawcza dla systemów monitoringu dousznego; może też pracować jako szerokokątna antena odbiorcza dla mikrofonów bezprzewodowych.
• Szeroki kąt pokrycia stożkowego 120° — równomierne pokrycie pomieszczenia bez konieczności precyzyjnego celowania anteny.
• Matowa, czarna obudowa — dyskretny montaż w ciemnych, nowoczesnych wnętrzach: studiach telewizyjnych, teatrach, klubach muzycznych.
• Możliwość dodatkowego malowania farbą bez domieszek metalicznych — pełna personalizacja odcienia dopasowana do konkretnej ściany lub sufitu.
• Konstrukcja w pełni pasywna — brak elektroniki aktywnej, zero ryzyka przegrzewania czy generowania zniekształceń intermodulacyjnych.
• Zestaw montażowy do sufitów i ścian w komplecie — tylna płyta z wielokrotnymi opcjami otworów montażowych, przednia płyta zatrzaskiwana na wierzch.
• Jedno gniazdo BNC z tyłu obudowy — bezpośrednie podłączenie do sumatora IEM (np. Combine 4, Combine 6 HDR, Combine 8) lub kabla z dystrybutora mikrofonowego.

Dla kogo

Polecamy RF Venue CP Architectural Antenna BK szczególnie:

• Integratorom AV i projektantom wnętrz uzbrajającym ciemne, loftowe sale konferencyjne i przestrzenie premium o czarnej aranżacji.
• Studiom telewizyjnym i broadcastowym, gdzie białe elementy odbijałyby światło reflektorów i zakłócały estetykę planu.
• Teatrom, operom i klubom muzycznym z artystami korzystającymi z monitoringu dousznego, gdzie dyskretny montaż na ciemnej scenie ma znaczenie.
• Muzeom i domom mody wykorzystującym systemy bezprzewodowego oprowadzania lub interkomu, gdzie estetyka ekspozycji nie może być zakłócona widocznym sprzętem RF.

Najczęściej zadawane pytania

Czy wersja CP Architectural BK różni się technologicznie od białej wersji?

Nie. Pod kątem elektroniki, zysku energetycznego, pasma pracy i fizyki radiowej to dokładnie to samo urządzenie. Dopisek BK (Black) oznacza wyłącznie fabryczne wykończenie obudowy w kolorze matowej czerni, ułatwiające instalację na ciemnych sufitach, betonach i w strukturach scenicznych teatrów.

Czy ta antena służy do odbioru mikrofonów, czy do nadawania odsłuchów dousznych (IEM)?

CP Architectural to antena jednokanałowa o polaryzacji kołowej, zaprojektowana głównie do nadawania sygnału dla systemów monitoringu dousznego (IEM) i bezprzewodowych interkomów — kompensuje ograniczenia prostych antenek typu whip w bodypackach. Może też pracować jako szerokokątna antena odbiorcza dla mikrofonów, choć to nie jej podstawowe zastosowanie. Do wielostrefowego odbioru mikrofonów w tym samym designie dedykowany jest model Diversity ARC BK.

Ile takich anten potrzebuję do obsługi kilku systemów odsłuchu IEM na sali?

Dokładnie jedną sztukę. Sygnały z poszczególnych nadajników IEM łączysz w szafie rack za pomocą aktywnego sumatora, jak Combine 4, Combine 6 HDR lub Combine 8, a z wyjścia sumatora wyprowadzasz jeden kabel BNC do gniazda z tyłu anteny.

Czy pomalowanie panelu czarną lub grafitową farbą wpłynie na spadek zasięgu?

Nie, pod warunkiem że farba nie zawiera opiłków metalu ani tlenków o właściwościach ekranujących. Standardowe, matowe farby akrylowe lub lateksowe w ciemnych odcieniach są przezroczyste dla częstotliwości UHF.

Czy antenę można bezpiecznie schować nad czarnym sufitem podwieszanym?

Tak. Antena może zostać schowana nad sufitem podwieszanym z płyt gipsowo-kartonowych lub kasetonów z włókna mineralnego, o ile konstrukcja nośna ani kasetony nie są wykonane z metalu, który blokowałby fale radiowe.

Specyfikacja techniczna

• Typ: płaska antena instalacyjna o polaryzacji kołowej, zoptymalizowana pod IEM
• Zakres częstotliwości: 400–800 MHz
• Impedancja: 50 Ω
• Charakterystyka kierunkowa: stożkowa, 120° (niektóre materiały producenta podają dyspersję jako 100° wertykalnie × 80° horyzontalnie — warto zweryfikować bieżącą kartę katalogową przy zamówieniu)
• Polaryzacja: kołowa
• Złącze: BNC (żeńskie), z tyłu obudowy
• Montaż: ściana lub sufit, zestaw montażowy w komplecie
• Wymiary (szer. × wys. × gł.): 280 × 280 × 50 mm
• Waga: 0,9 kg
• Kolor: czarny matowy
