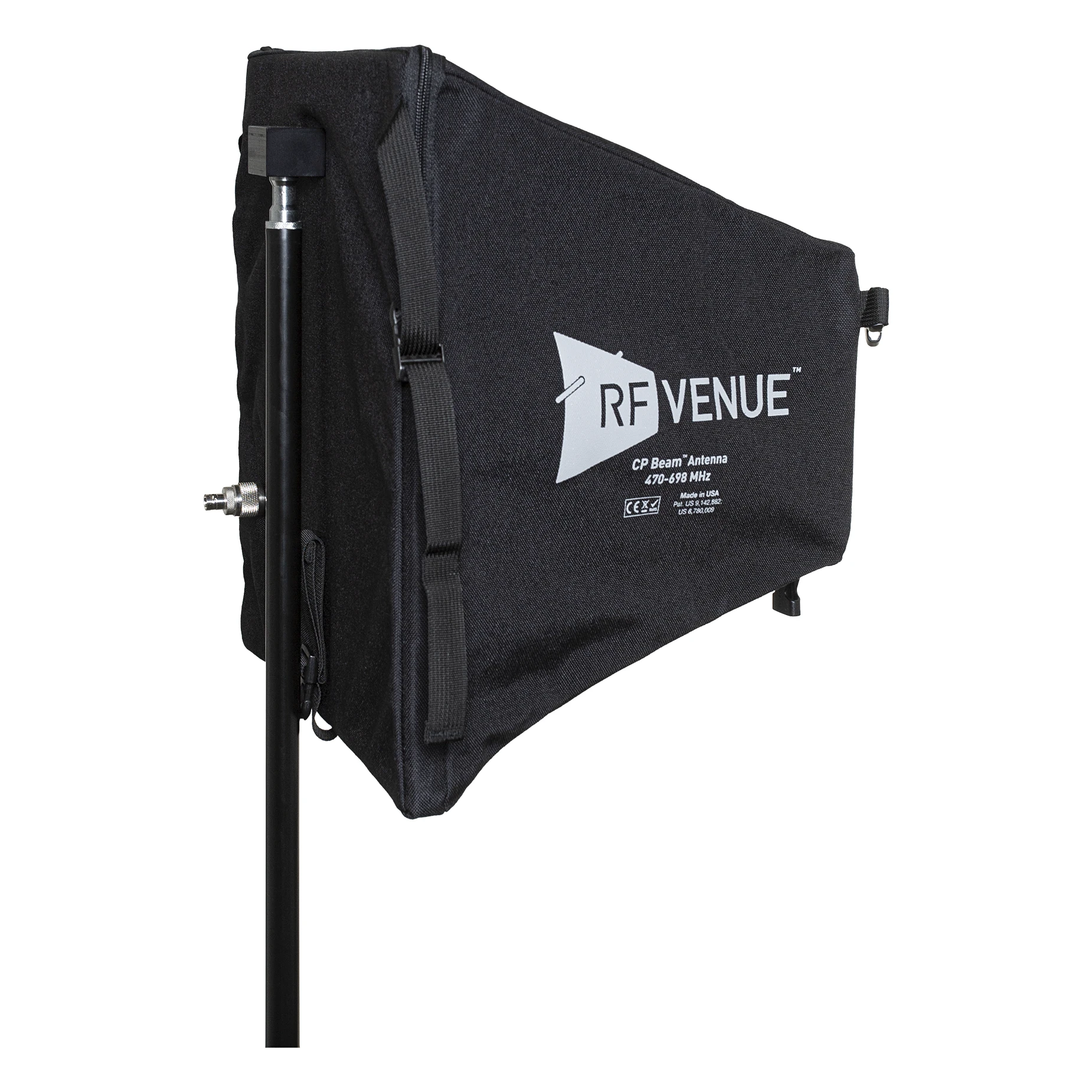

RF Venue CP Beam

RF Venue CP Beam to składana antena helikalna o polaryzacji kołowej (RHCP) i zysku 9 dBd, łącząca osiągi profesjonalnej anteny kierunkowej z mobilnością transportową niedostępną w klasycznych, sztywnych helikalach. Działa dwukierunkowo — jako antena nadawcza dla systemów IEM lub odbiorcza dla mikrofonów bezprzewodowych — w paśmie UHF 470–698 MHz.

Dlaczego warto

Monitoring douszny to najtrudniejszy element układanki radiowej na scenie — muzyk biega, odwraca się, kuca, a jego ciało (w dużej mierze woda) blokuje fale. CP Beam rozwiązuje ten problem przez polaryzację kołową: sygnał radiowy nie wędruje w jednej płaszczyźnie jak w klasycznych antenach, lecz porusza się po spirali w przestrzeni 3D. Niezależnie od tego, jak odbiornik na pasku artysty jest obrócony, antena łapie go z podobną siłą pod każdym kątem, eliminując drastyczne spadki sygnału typowe dla anten o polaryzacji liniowej.

Zysk 9 dBd i skupiona wiązka 63° × 70° sprawiają, że CP Beam działa jak radiowy reflektor — odrzuca zakłócenia z boków i tyłu, koncentrując całą moc na obszarze scenicznym. W gęstej zabudowie, przy ścianach LED i kratownicach, zasięg potrafi wzrosnąć kilkukrotnie względem standardowej, omnikierunkowej płetwy LPDA, ponieważ antena nie próbuje "słyszeć" wszystkiego naraz, tylko skupia się na konkretnym kierunku.

Logistycznie to przełom względem klasycznych anten helikalnych, które wyglądają jak plastikowe tuby i zajmują pół skrzyni transportowej. CP Beam składa się na płasko po odpięciu zatrzaskowych pasów, chowając się do dedykowanego pokrowca mieszczącego się w standardowej szufladzie rack 2U. Rozkładanie i składanie trwa kilka sekund, nie wymaga narzędzi.

Kluczowe cechy

• Polaryzacja kołowa (RHCP) — stały, silny sygnał niezależnie od orientacji odbiornika lub nadajnika na ciele artysty; eliminacja zaników typowych dla polaryzacji liniowej.
• Zysk 9 dBd, wiązka 63° × 70° — skupiony, kierunkowy odbiór/nadawanie odrzucające zakłócenia z boków i tyłu sceny; znaczący wzrost zasięgu w gęstej zabudowie.
• Działanie dwukierunkowe (transmitter/receiver) — praca jako antena nadawcza dla systemów IEM lub antena odbiorcza dla mikrofonów bezprzewodowych, w zależności od konfiguracji systemu.
• Konstrukcja w pełni pasywna — brak zasilania, baterii czy Phantom Bias; zysk wynika wyłącznie z geometrii zwojów helikalnych, bez ryzyka intermodulacji generowanej przez elektronikę aktywną.
• Składana konstrukcja tkaninowa — rozkładanie do pełnego rozmiaru i składanie na płasko w kilka sekund, bez narzędzi; mieści się w standardowej szufladzie rack 2U.
• Uniwersalna kompatybilność marek — współpraca z systemami Shure, Sennheiser, Lectrosonics i innymi pracującymi w paśmie UHF, niezależnie od producenta.
• Złącze N-Type z adapterem na BNC — gniazdo profesjonalne 50 Ω z dołączonym adapterem ułatwiającym podłączenie do standardowego okablowania BNC.
• Uniwersalny gwint montażowy 1/4″, 3/8″, 5/8″ — montaż na standardowych statywach mikrofonowych, oświetleniowych lub kamerowych bez dodatkowych adapterów.

Dla kogo

Polecamy RF Venue CP Beam szczególnie:

• Koncertującym zespołom i artystom (touring) pracującym na systemach dousznych, gdzie stabilność sygnału niezależnie od ruchu na scenie ma kluczowe znaczenie dla komfortu wykonawców.
• Firmom nagłośnieniowym i rentalowym obsługującym duże sceny plenerowe i stadiony, gdzie potrzebny jest realny wzrost zasięgu bez transportowania ciężkich, sztywnych anten helikalnych.
• Teatrom i wielkim obiektom sakralnym z dużymi przestrzeniami wymagającymi skupionej, kierunkowej transmisji sygnału radiowego.
• Realizatorom transmisji telewizyjnych (broadcast) potrzebującym pewnego, długozasięgowego odbioru mikrofonów na rozległych planach zdjęciowych lub wybiegach.

Najczęściej zadawane pytania

Czy CP Beam służy tylko do monitoringu dousznego (IEM), czy mogę podłączyć też mikrofony bezprzewodowe?

To urządzenie dwukierunkowe, sprawdzające się w obu scenariuszach. Ze względu na polaryzację kołową jest częstym wyborem jako antena nadawcza dla systemów IEM, ale równie dobrze działa jako antena odbiorcza dla mikrofonów bezprzewodowych na duże dystanse — na przykład gdy trzeba odebrać sygnał wokalisty biegającego na końcu długiego wybiegu wśród tłumu.

Czy antena jest aktywna i czy wymaga dodatkowego zasilania?

Nie. CP Beam to konstrukcja w 100% pasywna — nie potrzebuje prądu, baterii ani zasilania Phantom/Bias z odbiornika. Zysk 9 dBd wynika wyłącznie z geometrii zwojów helikalnych ukrytych wewnątrz obudowy, co eliminuje ryzyko intermodulacji generowanej przez elektronikę aktywną.

Jak bardzo ta antena poprawia zasięg w porównaniu do klasycznej płetwy (LPDA)?

Różnica w trudnych warunkach jest znacząca. CP Beam oferuje wyższy zysk czystej energii radiowej i dzięki skupionej wiązce 63° × 70° działa jak radiowy reflektor — odrzuca zakłócenia z boków i tyłu, koncentrując moc na artystach. W gęstej zabudowie zasięg może wzrosnąć nawet kilkukrotnie względem omnikierunkowej płetwy.

Czy antena jest odporna na warunki atmosferyczne i deszcz podczas plenerów?

Materiały użyte w CP Beam są odporne na wilgoć i promieniowanie UV, a elementy przewodzące są odizolowane. Standardowa praca w plenerze nie stanowi wyzwania, choć przy intensywnej, długotrwałej ulewie warto rozważyć dodatkową osłonę ochronną, by maksymalnie wydłużyć żywotność tkaniny obudowy.

Z jakimi kablami i systemami współpracuje CP Beam?

Antena ma złącze N-Type z dołączonym adapterem na BNC (50 Ω), współpracujące ze wszystkimi systemami bezprzewodowymi pracującymi w paśmie UHF — Shure, Sennheiser, Lectrosonics i inne. Przy dłuższych przebiegach kabla do reżyserki warto stosować grube, niskostratne kable antenowe, takie jak RG8X lub LMR400, by zminimalizować stratę sygnału na przewodzie.

Specyfikacja techniczna

• Typ: składana antena helikalna, polaryzacja kołowa (RHCP)
• Zastosowanie: dwukierunkowe — antena odbiorcza (mikrofony) lub nadawcza (IEM)
• Zakres częstotliwości: 470–698 MHz (dodatkowo +950 MHz)
• Zysk: 9 dBd
• Wiązka (azymut X × azymut Y): 63° × 70°
• Impedancja: 50 Ω
• Złącze: N-Type (żeńskie), adapter na BNC w zestawie
• Gwint montażowy: 1/4″-20, 3/8″-16, 5/8″-27
• Zakres temperatury pracy: -23°C do 54°C
• Konstrukcja: składana, materiał tkaninowy, odporna na wstrząsy i upadki
• Kolor: czarny
• Wymiary (rozłożona): 355 × 355 mm
• Waga: 1100 g
