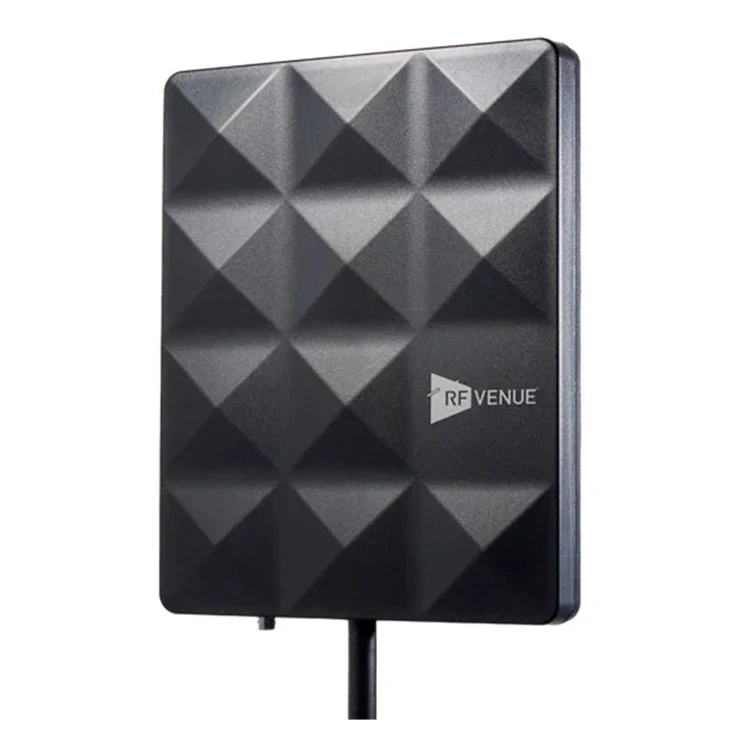

RF Venue CP Stage

RF Venue CP Stage to kompaktowa antena helikalna o polaryzacji kołowej (RHCP) i certyfikacie odporności IP44, zaprojektowana jako wszechstronne rozwiązanie pomiędzy klasycznymi płetwami LPDA a dużą, kierunkową anteną CP Beam. Pracuje w szerokim paśmie 470–928 MHz, obsługując zarówno systemy IEM jako antena nadawcza, jak i mikrofony bezprzewodowe jako antena odbiorcza w konfiguracji Diversity.

Dlaczego warto

Klasyczne płetwy LPDA mają polaryzację liniową — gdy muzyk obraca się lub kuca, sygnał gwałtownie spada. Duże anteny helikalne jak CP Beam rozwiązują ten problem, ale ich gabaryty i wąski kąt (63°×70°) są przeznaczone do dalekiego zasięgu na stadionach, nie do pracy bezpośrednio na małej i średniej scenie. CP Stage wypełnia tę niszę: ten sam mechanizm polaryzacji kołowej w płaskiej, sztywnej obudowie wielkości arkusza A4, z szerszym kątem pokrycia 120° i umiarkowanym zyskiem 3 dBi.

Szeroki kąt pokrycia ma konkretne znaczenie praktyczne przy stawianiu antenny blisko artystów — w monitor world, z boku sceny. Wąska wiązka CP Beam przy bliskim dystansie mogłaby przesterować czuły odbiornik na pasku muzyka stojącego tuż przy antenie; CP Stage rozprasza sygnał szerzej po całej powierzchni sceny, zachowując stabilność polaryzacji kołowej bez ryzyka przesterowania przy bliskim kontakcie.

Certyfikat IP44 to realna ochrona przed bryzgami wody i deszczem — sprawdzona już w warunkach festiwalowych i przy stałych instalacjach zewnętrznych. Płaska, niemechaniczna konstrukcja (w przeciwieństwie do składanego CP Beam) i zintegrowany gwint statywowy 5/8″/3/8″ czynią ją praktycznym wyborem dla ekip touringowych pracujących w formule flypack, gdzie czas montażu i odporność na uszkodzenia transportowe mają realne znaczenie.

Kluczowe cechy

• Polaryzacja kołowa (RHCP), charakterystyka hiperkardioidalna — stabilny sygnał niezależnie od orientacji odbiornika na ciele artysty; eliminacja zaników typowych dla anten liniowych.
• Szeroki kąt pokrycia 120°, zysk 3 dBi (przy 500 MHz) — równomierne rozproszenie sygnału po szerokości sceny lub monitor worldzie, bez ryzyka przesterowania przy bliskim dystansie.
• Szerokie pasmo pracy 470–928 MHz — kompatybilność z systemami UHF w Europie i Ameryce Północnej bez zmiany osprzętu.
• Płaska, sztywna obudowa (248 × 306 × 27 mm, 0,9 kg) — brak konieczności rozkładania jak w konstrukcjach składanych; szybki montaż w formule flypack.
• Certyfikat IP44 — odporność na bryzgi wody i deszcz; nadaje się do stałych instalacji zewnętrznych i pracy na festiwalach plenerowych.
• Zintegrowany gwint statywowy 5/8″-27 z adapterem 3/8″-16 — montaż na standardowym statywie mikrofonowym bez dodatkowych akcesoriów.
• Konstrukcja w pełni pasywna — brak elektroniki wzmacniającej, brak ryzyka intermodulacji generowanej przez aktywne komponenty.
• Działanie dwukierunkowe — jedna antena wystarcza jako nadajnik dla systemu IEM; do odbioru mikrofonów bezprzewodowych w konfiguracji Diversity potrzebne są dwie sztuki.

Dla kogo

Polecamy RF Venue CP Stage szczególnie:

• Zespołom muzycznym jeżdżącym z własnym sprzętem (band flypacks), gdzie kompaktowy format i szybki montaż na statywie mają znaczenie przy ograniczonym czasie soundchecku.
• Mobilnym DJ-om i firmom eventowym obsługującym wesela i bankiety, potrzebującym stabilnego sygnału IEM bez gabarytów dużej anteny helikalnej.
• Teatrom kameralnym i domom kultury z ograniczoną przestrzenią sceniczną, gdzie dyskretna, matowa czarna obudowa łatwo komponuje się z resztą scenografii.
• Instalatorom systemów stałych na zewnątrz — letnich amfiteatrach, strefach hotelowych — gdzie certyfikat IP44 zabezpiecza antenę przed deszczem bez potrzeby dodatkowych pokrowców.

Najczęściej zadawane pytania

Jak ustawić antenę CP Stage na scenie? Czy krawędzią do przodu jak płetwę?

Nie. Klasyczne płetwy LPDA kieruje się węższą krawędzią w stronę artystów. CP Stage ustawia się płaską stroną z logo RF Venue centralnie w stronę muzyków — antena promieniuje prostopadle od swojej powierzchni, więc musi "patrzeć" na scenę całą swoją płaską stroną, nie bokiem.

Czy do systemu IEM potrzebuję jednej anteny CP Stage, czy dwóch?

Do monitoringu dousznego (IEM) wystarczy jedna antena jako nadajnik. Dwie sztuki są potrzebne, gdy CP Stage ma działać jako antena odbiorcza dla mikrofonów bezprzewodowych w konfiguracji Diversity — tam, podobnie jak w innych systemach Diversity, dwie anteny zapewniają redundancję sygnału.

Czym CP Stage różni się w praktyce od CP Beam?

CP Beam to dalekozasięgowa antena o wysokim zysku (9 dBd) i wąskim kącie (63°×70°), zaprojektowana na stadiony i duże plenery z dużą odległością do reżyserki. CP Stage to rozwiązanie bliskiego i średniego zasięgu, o szerszym kącie (120°) i niższym zysku (3 dBi), stworzone do stania bezpośrednio na scenie lub w jej bezpośrednim sąsiedztwie, gdzie szeroka wiązka i odporność na bliski kontakt z artystami są ważniejsze niż maksymalny zasięg.

Czy ta antena ma wbudowany wzmacniacz i czy tłumi zakłócenia 5G/LTE?

Antena jest w pełni pasywna i nie ma elektroniki wzmacniającej. Pracuje w całym zadeklarowanym paśmie 470–928 MHz bez wbudowanego filtrowania częstotliwości komórkowych. Jeśli w danym środowisku występują silne zakłócenia z sieci 5G/LTE, odpowiednim rozwiązaniem jest zastosowanie zewnętrznego filtra pasmowego dopasowanego do konkretnego, używanego zakresu mikrofonów lub IEM — należy jednak dobrać go tak, by nie odcinał części użytkowego pasma samej anteny, ponieważ CP Stage może pracować również w wyższych częstotliwościach UHF w zależności od regionu.

Czy obudowa nie pęknie przy upadku ze statywu?

Konstrukcja jest zaprojektowana z myślą o trudach tras koncertowych i pracy w formule flypack. Producent opisuje obudowę jako odporną na warunki pogodowe oraz na przypadkowe przewrócenie statywu i inne wypadki typowe dla touringu, co czyni ją bardziej wytrzymałą niż klasyczne, lekkie anteny "patykowe".

Specyfikacja techniczna

• Typ: antena helikalna o niskim profilu, polaryzacja kołowa (RHCP)
• Charakterystyka kierunkowa: hiperkardioidalna
• Zakres częstotliwości: 470–928 MHz
• Pasmo: 458 MHz
• Zysk: 3 dBi (przy 500 MHz)
• Kąt pokrycia (beam width): 120°
• Impedancja: 50 Ω
• Średni return loss: 10 dB
• Złącze: BNC (żeńskie)
• Mocowanie: gwint 5/8″-27, adapter 3/8″-16 w zestawie
• Certyfikat: IP44
• Zakres temperatury pracy: -10°C do 40°C
• Wymiary (szer. × wys. × gł.): 248 × 306 × 27 mm
• Waga: 0,9 kg
• Kolor: czarny matowy
