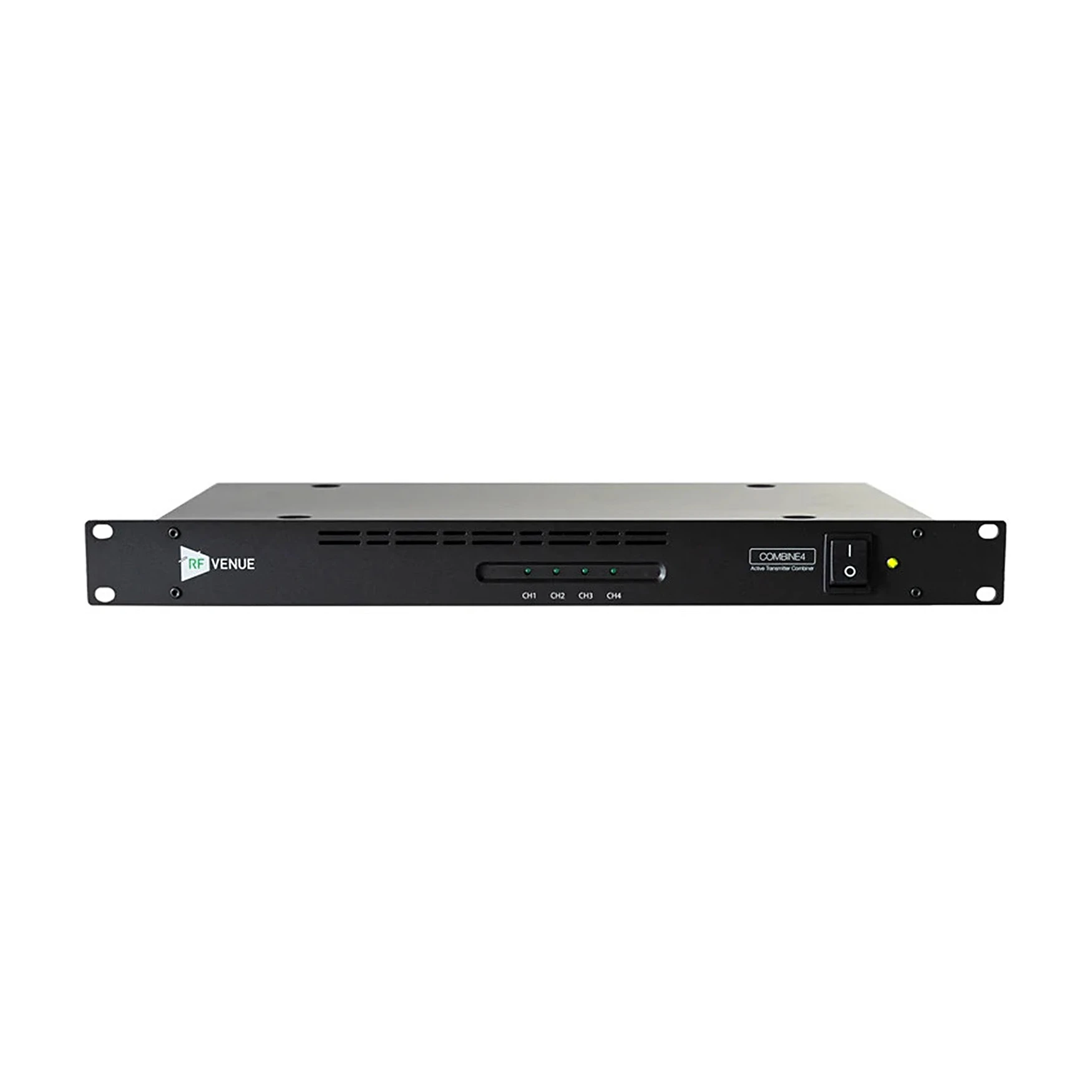

RF Venue Combine 4

RF Venue Combine 4 to aktywny, 4-kanałowy sumator nadawczy dla systemów monitoringu dousznego (IEM), łączący sygnały z czterech niezależnych nadajników w jedną, wspólną antenę. Pracuje z urządzeniami każdej marki w paśmie UHF 470–960 MHz, eliminując intermodulację typową dla wielu nadajników rozstawionych blisko siebie w racku.

Dlaczego warto

W systemach bezprzewodowych najwięcej uwagi poświęca się mikrofonom, choć to nadajniki IEM generują największe problemy, jeśli są źle skonfigurowane. Cztery osobne nadajniki z własnymi antenkami obok siebie w jednym racku to przepis na intermodulację, szumy i spadek zasięgu — fale radiowe zderzają się ze sobą, tworząc zakłócenia (produkty intermodulacji), które artysta słyszy jako "smażenie" w słuchawkach. Combine 4 izoluje cztery sygnały wewnątrz pancernej obudowy i wysyła jeden, czysty sygnał do zewnętrznej anteny — efekt to krystaliczny miks bez niespodziewanych pisków, niezależnie od tego, gdzie na scenie stoi muzyk.

Funkcja dystrybucji zasilania DC to praktyczne udogodnienie montażowe. Cztery gniazda zasilające z tyłu obudowy (+12 V, 1 A każde) zasilają bezpośrednio podłączone nadajniki IEM przez dołączone kable — eliminujesz cztery osobne zasilacze wtyczkowe ("kostki"), a cały system uruchamia się jednym kablem IEC. Rack jest czystszy, lżejszy i prostszy do szybkiego demontażu po koncercie.

Urządzenie nie jest pasywnym łącznikiem — to aktywny combiner z wewnętrznym zasilaniem, zaprojektowany do pracy z nadajnikami o mocy do 100 mW każdy. Pełna szerokość rackowa 1U i kompatybilność z dowolną anteną pasywną — w tym kierunkową czy helikalną — dają swobodę umieszczenia samej anteny poza rackiem, bliżej linii wzroku ze sceną, co bezpośrednio przekłada się na lepszy zasięg i stabilność sygnału.

Kluczowe cechy

• 4 wejścia BNC, 1 wyjście antenowe BNC — sumowanie sygnału z czterech nadajników IEM dowolnej marki do jednej wspólnej anteny nadawczej.
• Aktywna konstrukcja z zerowym wzmocnieniem systemowym (0 dB ±2 dB) — sygnał przechodzi przez combiner bez strat i bez niepotrzebnego wzmocnienia zakłócającego pracę odbiorników.
• 4 wyjścia zasilania DC (+12 V, 1 A, łącznie 48 W) — bezpośrednie zasilanie czterech nadajników IEM bez osobnych zasilaczy wtyczkowych; redukcja okablowania w racku.
• Diody LED sygnału na panelu przednim — wizualna kontrola poziomu sygnału na każdym z czterech wejść; sygnalizacja przekroczenia progu +5 dBm.
• Maksymalna moc wejściowa RF +20 dBm (100 mW) na kanał — kompatybilność z typowymi nadajnikami IEM klasy profesjonalnej różnych producentów.
• Pełna szerokość rackowa 1U — standardowy montaż w szafie technicznej blisko nadajników, z możliwością umieszczenia samej anteny w innym, korzystniejszym miejscu.
• Uniwersalna kompatybilność z dowolną anteną pasywną — współpraca z antenami kierunkowymi i helikalnymi (np. RF Venue CP Beam) niezależnie od producenta nadajników.
• Kable w zestawie — 4 kable DC, 4 zworki BNC i kabel zasilający AC, gotowe do natychmiastowego montażu bez dokupowania akcesoriów.

Dla kogo

Polecamy RF Venue Combine 4 szczególnie:

• Koncertującym zespołom muzycznym posiadającym własny rack z odsłuchami dousznymi, które chcą wyeliminować intermodulację między wieloma nadajnikami IEM.
• Firmom nagłośnieniowym i eventowym obsługującym zróżnicowane systemy IEM różnych marek na jednej scenie czy w jednej instalacji.
• Teatrom i studiom telewizyjnym, gdzie stabilność monitoringu dousznego dla aktorów lub prowadzących ma bezpośredni wpływ na jakość produkcji.
• Domom kultury i salom koncertowym chcącym zapewnić artystom profesjonalny standard monitoringu bezprzewodowego bez kupowania osobnych anten dla każdego nadajnika.

Najczęściej zadawane pytania

Czy Combine 4 współpracuje tylko z urządzeniami Shure, czy mogę podłączyć też Sennheisera?

Urządzenie jest w pełni uniwersalne i szerokopasmowe. Możesz wpiąć cztery nadajniki Shure, cztery systemy Sennheiser, a nawet wymieszać różne marki w jednym racku — liczy się tylko częstotliwość radiowa UHF (470–960 MHz) i moc wyjściowa nadajnika do 100 mW, nie producent urządzenia.

Czy mogę użyć tego urządzenia do zsumowania sygnału z mikrofonów bezprzewodowych (odbiorników)?

Nie. Combine 4 to sumator nadawczy — łączy sygnały wychodzące z nadajników IEM w jedną antenę. Odbiorniki mikrofonowe wymagają zupełnie innego urządzenia: dystrybutora antenowego (splittera), jak RF Venue DISTRO4 lub DISTRO5 HDR, który działa w odwrotnym kierunku — rozdziela sygnał z jednej anteny na wiele odbiorników.

Jaka antena jest najlepsza do współpracy z tym sumatorem?

System działa z każdą pasywną anteną UHF, ale pełną moc i zasięg uzyskasz z anteną helikalną, jak RF Venue CP Beam, oficjalnie polecaną przez producenta jako akcesorium do Combine 4. Anteny helikalne dają stabilny zasięg na trudnych, metalowych scenach plenerowych, eliminując zaniki polaryzacyjne.

Czy kable zasilające nadajniki IEM znajdują się w zestawie?

Tak. W pudełku znajdują się cztery kable DC, cztery zworki BNC oraz kabel zasilający AC, pozwalające na natychmiastowe podłączenie i zasilenie nadajników bezpośrednio z tyłu obudowy sumatora.

Co się stanie, jeśli mam 5 lub 6 systemów IEM? Czy mogę podłączyć je do Combine 4?

Combine 4 ma fizycznie 4 wejścia bez możliwości rozszerzenia. Przy większej liczbie torów IEM odpowiednim rozwiązaniem jest wyższy model RF Venue Combine 8, mieszczący do 8 nadajników w jednej obudowie, z zachowaniem tych samych parametrów filtracji radiowej.

Specyfikacja techniczna

• Typ: aktywny, 4-kanałowy sumator nadawczy IEM
• Zakres częstotliwości: 470–960 MHz
• Wejścia: 4× BNC RF in
• Wyjście antenowe: 1× BNC Ant. Out
• Wyjścia zasilania DC: 4× (złącze 5,5 mm OD / 2,1 mm ID)
• Wzmocnienie systemowe: 0 dB (±2 dB)
• Maksymalna moc wejściowa RF: +20 dBm (100 mW) na kanał
• Próg sygnalizacji LED: > +5 dBm
• Napięcie wyjściowe DC: +12 V, 1 A maks. (łącznie 48 W na 4 wyjścia)
• Napięcie zasilania AC: 100–240 V, 50/60 Hz, maks. 2 A
• Pobór mocy: 60 W
• Obudowa: metalowa, pełna szerokość rackowa 1U
• W zestawie: kabel AC, 4× kabel DC, 4× zworka BNC
• Wymiary (szer. × wys. × gł.): 480 × 45 × 250 mm
• Waga: 2,3 kg
