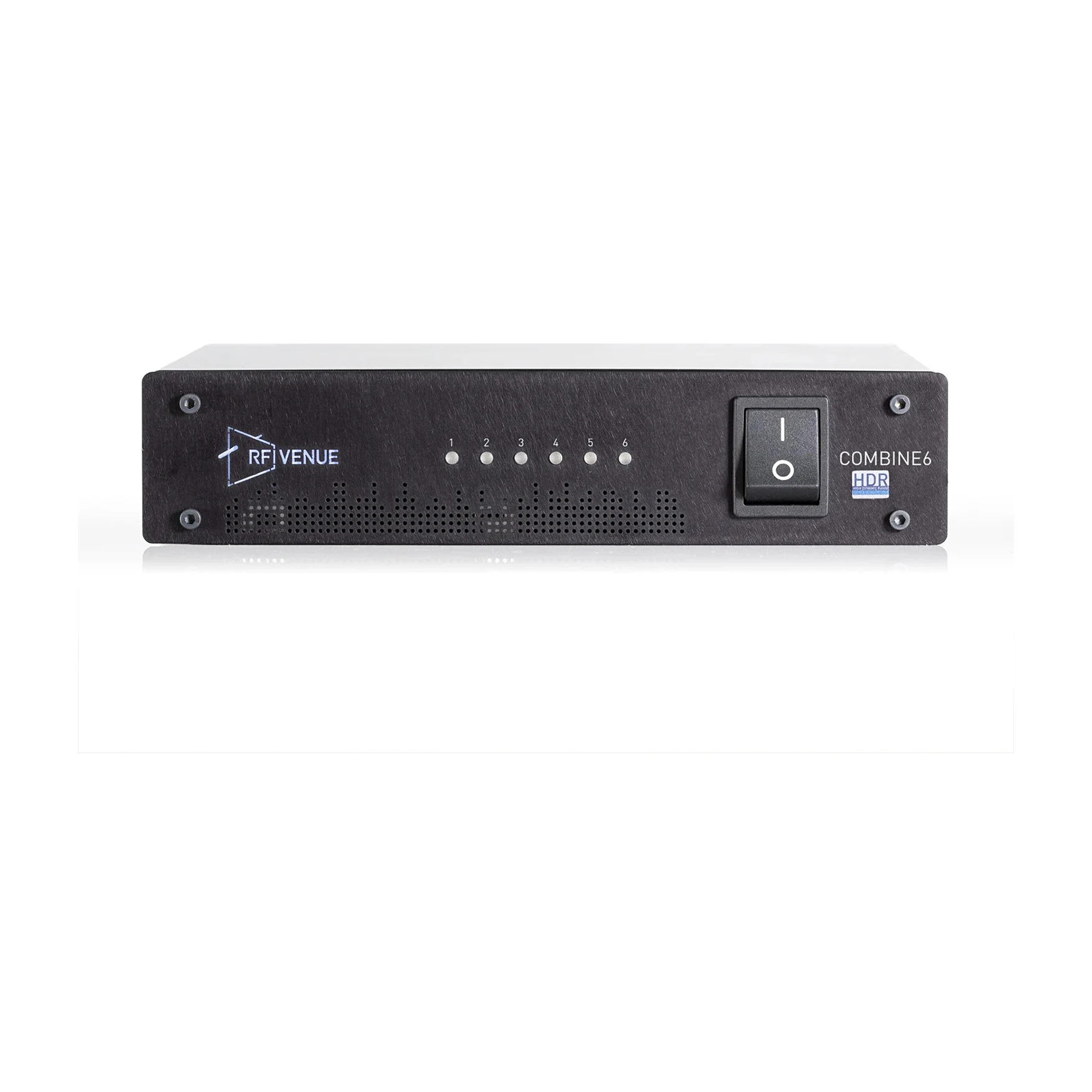

RF Venue Combine 6 HDR

RF Venue Combine 6 HDR to aktywny, 6-kanałowy sumator nadawczy z serii High Dynamic Range, zaprojektowany specjalnie pod kątem ekstremalnie czułych, nowoczesnych cyfrowych systemów IEM. Pracuje w obudowie half-rack (0,5U), łącząc sygnały z sześciu nadajników w jedną antenę przy zachowaniu wyjątkowo niskiego poziomu zniekształceń intermodulacyjnych.

Dlaczego warto

Nowoczesne, cyfrowe systemy IEM — Shure PSM 1000, Sennheiser EW-DX — są znacznie czulsze na nieliniowości w torze antenowym niż starsze systemy analogowe. Tradycyjne sumatory przy dużym obciążeniu pasma mogą generować szum radiowy podbijający poziom hałasu w tle. Combine 6 HDR wykorzystuje ultra-liniowe układy wzmacniające nowej generacji, zaprojektowane od podstaw pod kątem niskiego poziomu intermodulacji (IMD) i wysokiego, liniowego headroomu — to przekłada się na czystsze tło radiowe i stabilniejszy sygnał na granicy zasięgu anteny.

Sześć kanałów w obudowie half-rack (0,5U) to praktyczny rozmiar dla standardowego składu zespołu — wokal, dwie gitary, bas, bębny plus jeden miks zapasowy. Wbudowany, pasywny obwód rozszerzający pozwala połączyć dwie jednostki Combine 6 HDR razem, uzyskując łącznie 12 kanałów IEM w jednej przestrzeni rackowej 1U — to elastyczne rozwiązanie dla zespołów, które dziś potrzebują sześciu torów, a w przyszłości mogą rozbudować skład bez wymiany sprzętu.

Ważna uwaga konstrukcyjna: w przeciwieństwie do starszych modeli Combine 4 i Combine 8, Combine 6 HDR nie dostarcza zasilania DC do podłączonych nadajników przez wejścia BNC. Urządzenie samo zasilane jest z zewnętrznego zasilacza 12V, ale nadajniki IEM podłączone do jego wejść muszą mieć własne, niezależne zasilanie (baterie lub osobne zasilacze). To istotna różnica funkcjonalna względem reszty linii Combine, o której warto wiedzieć przed zakupem, jeśli planujesz całkowicie wyeliminować zasilacze wtyczkowe z racka.

Kluczowe cechy

• 6 wejść BNC, 1 wyjście antenowe — sumowanie sygnału z sześciu nadajników IEM dowolnej marki do jednej anteny nadawczej.
• Architektura High Dynamic Range (HDR) — ultra-liniowe wzmacniacze minimalizujące intermodulację i szum radiowy przy pełnym obciążeniu sześciu kanałów; zaprojektowane specjalnie pod cyfrowe systemy IEM.
• Maksymalna moc wejściowa 60 mW (+18 dBm) na kanał — kompatybilność z typowymi nadajnikami IEM klasy profesjonalnej.
• Izolacja portów wejściowych 50 dB (typowo) — minimalne przesłuchy między kanałami nawet przy dużej liczbie aktywnych nadajników.
• Pasywny obwód rozszerzający (link in/out) — połączenie dwóch jednostek Combine 6 HDR w jedną przestrzeń rackową 1U, dając łącznie 12 kanałów IEM.
• Obudowa half-rack (0,5U) — kompaktowy format z dołączonymi uszami rackowymi i płytą łączącą do montażu samodzielnego lub w parze z innym urządzeniem RF Venue w tej samej przestrzeni.
• Uniwersalna kompatybilność marek i typów systemów — współpraca z nadajnikami analogowymi i cyfrowymi, Shure, Sennheiser i innymi w paśmie UHF.
• Wykonanie w USA — część nowej serii HDR produkowanej w amerykańskiej fabryce RF Venue.

Dla kogo

Polecamy RF Venue Combine 6 HDR szczególnie:

• Topowym, koncertującym zespołom muzycznym, które przeszły na zaawansowane cyfrowe systemy IEM i potrzebują toru antenowego dopasowanego do ich wyższej czułości na zniekształcenia.
• Firmom nagłośnieniowym i rentalowym obsługującym standardowy skład zespołu (sześć torów) z opcją łatwej rozbudowy do 12 kanałów w przyszłości.
• Studiom telewizyjnym i systemom broadcastowym na żywo, gdzie krystaliczna jakość sygnału stereo w słuchawkach wykonawców ma bezpośredni wpływ na jakość produkcji.
• Teatrom muzycznym potrzebującym kompaktowego, half-rack rozwiązania, które zmieści się w ograniczonej przestrzeni technicznej bez kompromisu w liczbie kanałów.

Najczęściej zadawane pytania

Co w praktyce oznacza skrót HDR w tym urządzeniu?

HDR (High Dynamic Range) oznacza, że komponenty radiowe wewnątrz sumatora przetwarzają sygnały o wysokiej dynamice i gęstości bez wchodzenia w stan nasycenia. Dzięki temu urządzenie redukuje powstawanie zakłóceń intermodulacyjnych, co ma kluczowe znaczenie dla zachowania czystości sygnału w nowoczesnych, cyfrowych systemach bezprzewodowych.

Czy Combine 6 HDR współpracuje ze starymi systemami analogowymi, np. Sennheiser G3/G4?

Tak. Urządzenie jest w pełni uniwersalne sprzętowo i zsumuje sygnały analogowe, cyfrowe, a nawet hybrydowy miks różnych producentów w jednym racku — niezależnie od tego, czy system jest starszej, analogowej generacji, czy nowoczesny, cyfrowy.

Czy kable BNC i zasilanie DC dla nadajników są w zestawie?

W zestawie znajdują się rack ears, płyta łącząca oraz zewnętrzny zasilacz 12V do zasilenia samego urządzenia. Ważna uwaga: Combine 6 HDR, w przeciwieństwie do modeli Combine 4 i Combine 8, nie posiada funkcji dystrybucji zasilania DC do podłączonych nadajników IEM przez wejścia BNC — nadajniki muszą być zasilane niezależnie, własnymi bateriami lub zasilaczami.

Jaką antenę najlepiej zastosować z sumatorem Combine 6 HDR?

Producent zaleca antenę o polaryzacji kołowej, optymalną dla transmisji IEM — RF Venue CP Beam (helikalna, dalekozasięgowa) lub CP Stage / CP Architectural (kompaktowa, do mniejszych i średnich scen). Minimalizacja liczby anten do jednej, kołowo polaryzowanej, eliminuje szum i zakłócenia, które powstałyby przy stosowaniu wielu osobnych anten.

Czy mogę podłączyć do tego sumatora mikrofony bezprzewodowe?

Nie. Combine 6 HDR to sumator nadawczy — przyjmuje sygnał z nadajników IEM i wysyła go na jedną antenę. Podłączenie czułych odbiorników mikrofonowych mogłoby je uszkodzić. Do mikrofonów bezprzewodowych przeznaczone są dystrybutory antenowe, jak RF Venue DISTRO4 lub DISTRO5 HDR.

Specyfikacja techniczna

• Typ: aktywny, 6-kanałowy sumator nadawczy IEM, seria High Dynamic Range
• Zakres częstotliwości: 470–608 MHz (USA/Kanada); 470–698 MHz (wersja międzynarodowa)
• Wejścia: 6× BNC RF In
• Wejścia łącza (link): 2×
• Wyjścia: 1× BNC Ant. Out, 1× Link Out
• Maksymalna moc wejściowa: 60 mW (+18 dBm) na port
• Izolacja portów wejściowych: 50 dB (typowo)
• Próg przesterowania sygnału: 17 dBm (typowo)
• Strata na obwodzie pasywnym: 4 dB (typowo)
• Zasilanie urządzenia: zewnętrzny zasilacz 100–240 VAC, 50/60 Hz, 1 A; wejście DC +12 V, 3 A
• Zasilanie nadajników: brak — urządzenie nie dostarcza DC do podłączonych nadajników IEM
• Obwód rozszerzający: pasywny, możliwość połączenia dwóch jednostek do 12 kanałów w 1U
• Obudowa: half-rack (0,5U), rack ears i płyta łącząca w zestawie
• Wymiary (szer. × wys. × gł.): 210 × 45 × 224 mm
• Waga: 1,6 kg
• Produkcja: USA
