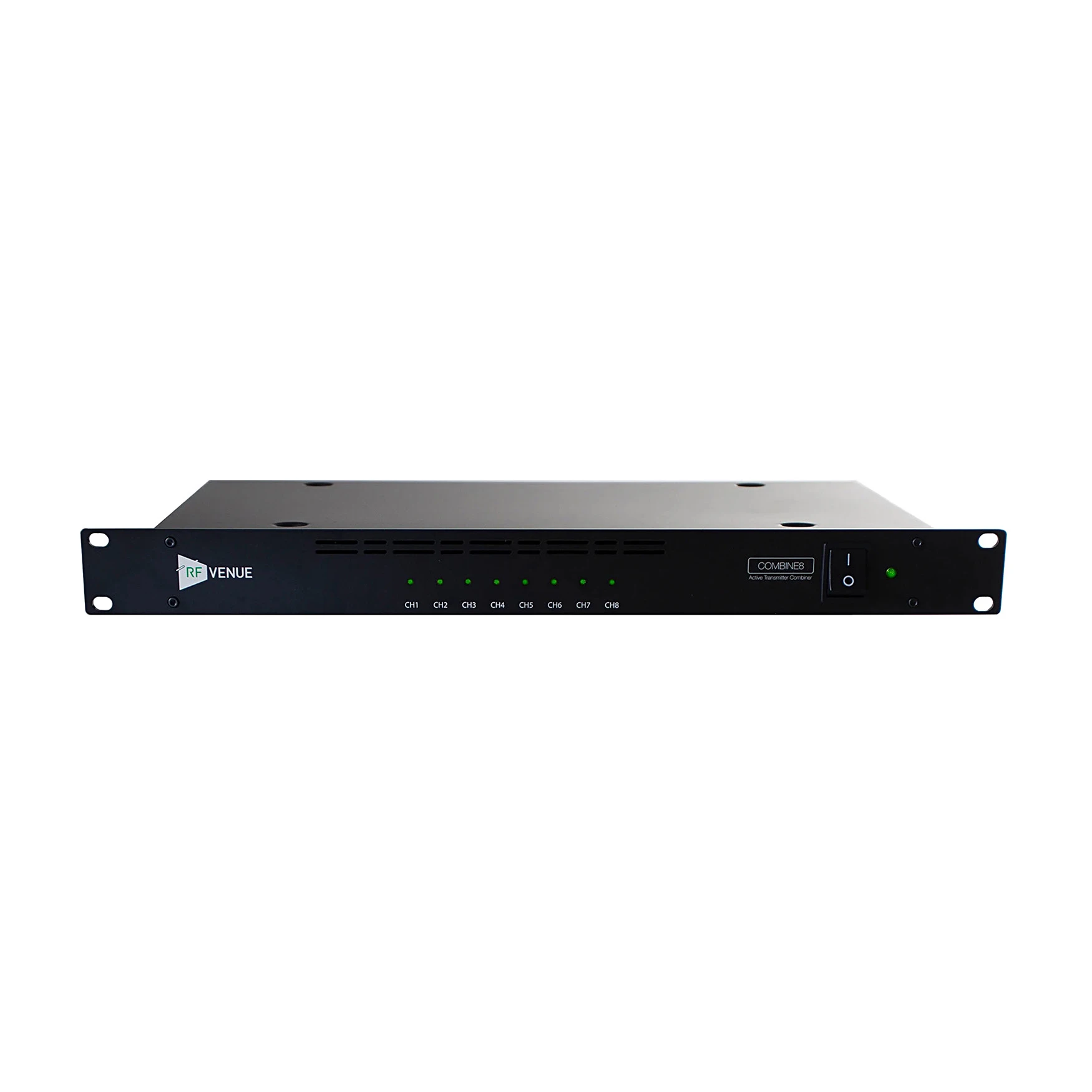

RF Venue Combine 8

RF Venue Combine 8 to aktywny, 8-kanałowy sumator nadawczy dla rozbudowanych systemów monitoringu dousznego (IEM), łączący sygnały z ośmiu niezależnych nadajników w jedną, wspólną antenę. Zaprojektowany do dużych składów scenicznych — sekcji dętej, chórków, zespołów teatralnych — gdzie liczba torów IEM przekracza pojemność mniejszych sumatorów.

Dlaczego warto

Im więcej nadajników IEM pracuje jednocześnie w jednym racku, tym większe ryzyko intermodulacji paralizującej całe pasmo UHF. Osiem osobnych "patyków" radiowych bez sumatora to praktycznie gwarancja zakłóceń. Combine 8 zbiera wszystkie osiem sygnałów, izoluje je wewnętrznie i wypycha jako jeden, czysty sygnał przez pojedynczą antenę — bez utraty dynamiki i bez generowania szumów własnych, nawet przy pełnym obciążeniu ośmiu kanałów jednocześnie.

Z perspektywy logistyki na FOH-u czy skraju sceny, to urządzenie zastępuje skomplikowane kaskady mniejszych sumatorów, na których traci się sygnał przy każdej dodatkowej złączce. Jedna, pancerna przestrzeń rackowa 1U, jeden kabel BNC do anteny — najlepiej helikalnej, jak RF Venue CP Beam — i cały system odsłuchowy zespołu działa z jednego punktu.

Wbudowany zasilacz DC zasila bezpośrednio wszystkie osiem nadajników z tyłu obudowy, eliminując osiem osobnych zasilaczy ściennych. To realna redukcja wagi case'a i bałaganu kablowego przy montażu i demontażu na trasie koncertowej. Jedna istotna uwaga praktyczna: wewnętrzny wentylator chłodzący pracuje stosunkowo głośno — w warunkach próby zespołu czy w cichym otoczeniu może być słyszalny, choć podczas koncertu z pełnym nagłośnieniem nie ma to żadnego praktycznego znaczenia.

Kluczowe cechy

• 8 wejść BNC, 1 wyjście antenowe BNC — sumowanie sygnału z ośmiu nadajników IEM dowolnej marki do jednej wspólnej anteny nadawczej.
• Aktywna konstrukcja z zerowym wzmocnieniem systemowym (0 dB ±2 dB) — sygnał przechodzi przez combiner bez strat i bez zbędnego wzmocnienia zakłócającego pracę odbiorników.
• Maksymalna moc wejściowa RF +18 dBm (60 mW) na kanał — niższy limit niż w mniejszym modelu Combine 4 (100 mW); istotne przy przechodzeniu między modelami z tej samej floty nadajników.
• Wbudowany zasilacz DC zasilający 8 nadajników (12 V, łącznie 4 A) — eliminacja ośmiu osobnych zasilaczy ściennych; jeden kabel zasilający AC do całego systemu.
• Diody LED sygnału na panelu przednim — wizualna kontrola poziomu na każdym z ośmiu wejść; sygnalizacja przekroczenia progu +5 dBm.
• Pełna szerokość rackowa 1U — montaż w szafie technicznej blisko nadajników, z możliwością umieszczenia samej anteny w korzystniejszym miejscu pod kątem zasięgu.
• Uniwersalna kompatybilność z dowolną marką nadajników — współpraca z systemami Shure, Sennheiser i innymi producentami pracującymi w paśmie UHF, bez blokad sprzętowych.
• Kable w zestawie — 8 kabli BNC, 8 kabli DC oraz kabel zasilający AC, gotowe do natychmiastowego montażu bez dokupowania akcesoriów.

Dla kogo

Polecamy RF Venue Combine 8 szczególnie:

• Dużym, koncertującym zespołom muzycznym z rozbudowanym składem — sekcją dętą, chórkami, gdzie każdy muzyk potrzebuje niezależnego miksu stereo w IEM.
• Teatrom muzycznym i operom obsługującym duże spektakle z wieloma wykonawcami wymagającymi stabilnego monitoringu dousznego przez cały czas trwania przedstawienia.
• Firmom nagłośnieniowym i rentalowym obsługującym trasy koncertowe i festiwale, gdzie szybkie skalowanie systemu IEM do dużej liczby torów ma znaczenie logistyczne.
• Studiom telewizyjnym (broadcast) realizującym duże programy rozrywkowe na żywo z wieloma prowadzącymi i wykonawcami na monitoringu bezprzewodowym.

Najczęściej zadawane pytania

Czy mogę podłączyć do Combine 8 nadajniki różnych marek jednocześnie, np. 4× Shure i 4× Sennheiser?

Tak. Urządzenie jest niezależne sprzętowo od marki — interesuje je wyłącznie częstotliwość radiowa w paśmie UHF. Możesz dowolnie miksować nadajniki różnych producentów w jednym racku, a Combine 8 zsumuje je z taką samą skutecznością niezależnie od logo na obudowie.

Czy kable do zasilania nadajników (DC) oraz kable antenowe BNC są w zestawie?

Tak. W opakowaniu znajdują się kable BNC do połączenia nadajników z sumatorem oraz kable zasilające DC, dzięki którym natychmiast uruchomisz i zasilisz całą flotę odsłuchów bezprzewodowych z jednego gniazdka AC.

Co się stanie, jeśli mam mniej niż 8 nadajników? Czy wolne gniazda trzeba czymś zaślepiać?

Urządzenie działa z dowolną liczbą podłączonych nadajników — od 1 do 8. Co do wolnych, niepodłączonych wejść BNC: nie znaleźliśmy jednoznacznego potwierdzenia producenta, czy wymagają terminacji impedancyjnej (zaślepki 50 Ω) czy nie. Zalecamy sprawdzenie tej kwestii w instrukcji obsługi dostarczonej z urządzeniem lub kontakt z RF Venue przed pracą z niekompletnym obciążeniem kanałów, szczególnie przy systemach o dużej mocy wyjściowej.

Czy mogę użyć tego urządzenia do zsumowania sygnału z 8 mikrofonów bezprzewodowych?

Zdecydowanie nie. Combine 8 to sumator nadawczy — przesyła sygnał z nadajników IEM do anteny. Odbiorniki mikrofonowe wymagają dystrybutora antenowego (splittera), działającego w odwrotnym kierunku: odbiera sygnał z anteny i rozdziela go na mikrofony. Podłączenie odbiorników mikrofonowych pod wyjścia dużej mocy sumatora IEM może je uszkodzić.

Jaką antenę najlepiej sparować z systemem na 8 kanałów?

Przy ośmiu kanałach odsłuchu dousznego najlepszym wyborem jest antena helikalna, jak RF Venue CP Beam, oficjalnie sprzedawana w zestawie z Combine 8 (8-Channel In-Ear Monitor Upgrade Pack). Anteny helikalne polaryzują kołowo, co gwarantuje stabilny sygnał niezależnie od ruchu i pozycji muzyków na scenie.

Specyfikacja techniczna

• Typ: aktywny, 8-kanałowy sumator nadawczy IEM
• Zakres częstotliwości: 470–698 MHz
• Wejścia: 8× BNC RF in
• Wyjście antenowe: 1× BNC Ant. Out
• Wzmocnienie systemowe: 0 dB (±2 dB)
• Maksymalna moc wejściowa RF: +18 dBm (60 mW) na kanał
• Próg sygnalizacji LED: > +5 dBm
• Napięcie wyjściowe DC: 12 V, łącznie 4 A
• Napięcie zasilania AC: 100–240 V, 50/60 Hz, 2 A
• Pobór mocy: 84 W
• Obudowa: metalowa, pełna szerokość rackowa 1U
• Chłodzenie: aktywne, wentylator wewnętrzny
• W zestawie: kabel AC, kable BNC, kable DC
• Wymiary (szer. × wys. × gł.): 480 × 45 × 260 mm
• Waga: 3,7 kg
