RF Venue Distro 4

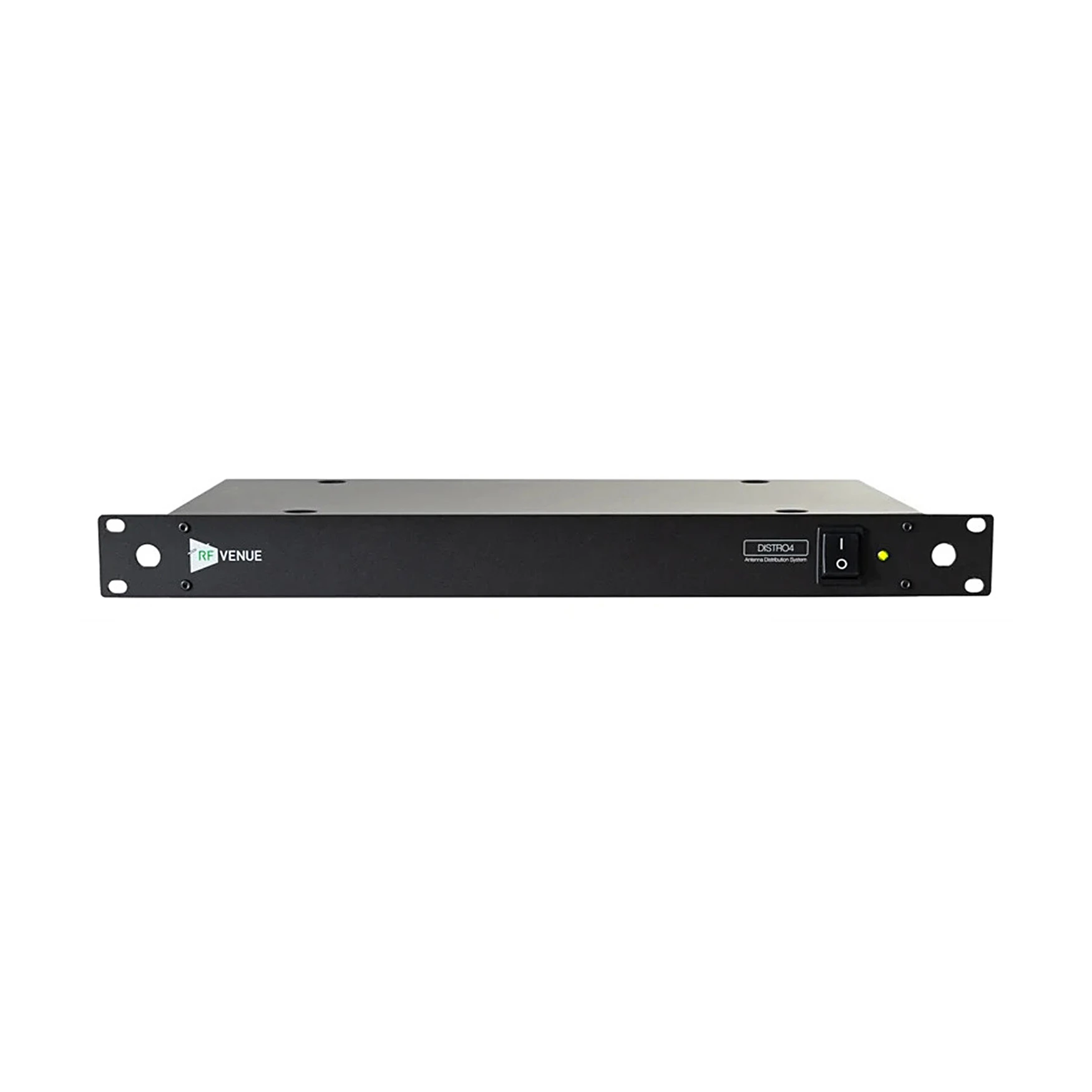

RF Venue DISTRO4 to aktywny, 4-kanałowy dystrybutor antenowy (distribution amplifier) dla systemów mikrofonów bezprzewodowych, rozdzielający sygnał z jednej pary anten Diversity do wielu odbiorników w racku. Wzmacnia sygnał podczas podziału, eliminując typowe dla pasywnych splitterów straty i dropy po kilkunastu metrach.

Dlaczego warto

Próba zasilenia czterech odbiorników mikrofonowych z fabrycznych antenek "patykowych" wystających z tyłu skrzyni rack to gwarancja problemów — dropy sygnału już po kilku metrach, intermodulacje i ciągły stres na evencie. DISTRO4 zbiera sygnał z jednej, porządnej pary anten i rozdziela go do czterech odbiorników, wzmacniając sygnał w procesie podziału, by skompensować naturalną stratę mocy przy rozgałęzieniu na wiele wyjść. To realna różnica względem tanich, pasywnych splitterów, które po prostu dzielą sygnał bez kompensacji strat.

Zaawansowane wzmacniacze RF o wysokim punkcie przesterowania (IP3 24 dBm) oznaczają, że urządzenie nie "zatyka się", gdy w gęsto zaludnionym eterze pojawi się mocny sygnał z bliska. Izolacja między wyjściami na poziomie 25 dB minimalizuje przesłuchy między kanałami, co przekłada się na czystszy odbiór nawet przy dużej liczbie podłączonych odbiorników.

Funkcja Power Distribution porządkuje rack: cztery gniazda DC z tyłu obudowy zasilają bezpośrednio cztery odbiorniki mikrofonowe, eliminując osobne zasilacze ścienne. Wewnętrzny zasilacz 2000 mA (bez zewnętrznej "kostki") zasila cały system z jednego kabla IEC. Dodatkowy port Cascade pozwala połączyć łańcuchowo kolejny DISTRO4, rozbudowując system do 9 odbiorników z jednej pary anten, a przy dalszym kaskadowaniu — nawet do 16–25 odbiorników na jedną parę antenową, w zależności od konfiguracji.

Kluczowe cechy

• 2 wejścia antenowe BNC, 8 wyjść BNC (4 odbiorniki True Diversity + Cascade) — rozdział sygnału z jednej pary anten Diversity do czterech odbiorników A/B plus dodatkowy port kaskadowy.
• Aktywne wzmacnianie sygnału (gain 3 dB ±2 dB) — kompensacja strat mocy powstających przy podziale sygnału na wiele wyjść, w przeciwieństwie do pasywnych splitterów.
• Wysoki punkt przesterowania IP3 24 dBm — odporność na przesterowanie przy mocnym sygnale z bliskiej odległości, bez "zatykania się" odbiorników.
• Port Cascade do łańcuchowego łączenia jednostek — rozbudowa systemu do 9 odbiorników z dwoma DISTRO4, a przy dalszym kaskadowaniu nawet do 16–25 odbiorników na parę antenową.
• Wewnętrzny zasilacz 2000 mA zasilający 4 odbiorniki DC — eliminacja czterech osobnych zasilaczy ściennych; jeden kabel IEC zasila cały rack mikrofonowy.
• Opcjonalne zasilanie DC do anten aktywnych (12-14 VDC przez kabel koaksjalny) — funkcja domyślnie wyłączona fabrycznie; włączenie wymaga otwarcia obudowy przez wykwalifikowanego serwisanta.
• Uniwersalna kompatybilność z dowolną marką odbiorników — współpraca z systemami Shure, Sennheiser, AKG, Line6, Mipro i innymi w paśmie UHF 470–952 MHz.
• Kable w zestawie — 10 kabli BNC, 4 kable DC i kabel zasilający AC, gotowe do natychmiastowego montażu czterokanałowego systemu.

Dla kogo

Polecamy RF Venue DISTRO4 szczególnie:

• Firmom rentalowym i nagłośnieniowym budującym niezawodne systemy koncertowe z wieloma odbiornikami mikrofonowymi w jednym racku.
• Zespołom muzycznym i eventowym posiadającym własny system mikrofonowy, które chcą wyeliminować dropy i uprościć okablowanie zasilające.
• Teatrom, domom kultury, hotelom i salom konferencyjnym, gdzie stabilność bezprzewodowej mowy i śpiewu jest priorytetem podczas wydarzeń na żywo.
• Instalatorom systemów AV projektującym rozbudowane instalacje stałe z możliwością przyszłej rozbudowy przez port Cascade.

Najczęściej zadawane pytania

Czy DISTRO4 działa z mikrofonami Shure i Sennheiser jednocześnie?

Tak. Urządzenie przetwarza czysty sygnał radiowy UHF niezależnie od marki, protokołu czy typu systemu — analogowego lub cyfrowego. Możesz mieć w jednym racku systemy Shure i Sennheiser jednocześnie, a DISTRO4 obsłuży je z taką samą skutecznością.

Czy mogę podłączyć do DISTRO4 nadajniki monitoringu dousznego (IEM)?

Zdecydowanie nie. DISTRO4 to dystrybutor odbiorczy — rozdziela sygnał z anten do odbiorników mikrofonowych. Nadajniki IEM generują sygnał o dużej mocy wysyłany na zewnątrz i wymagają sumatora antenowego (combinera), jak RF Venue Combine 4 lub Combine 8. Podłączenie nadajnika IEM do DISTRO4 może trwale uszkodzić układ dystrybutora.

Czy DISTRO4 zasila anteny aktywne (np. płetwy ze wzmacniaczem)?

Może, ale nie automatycznie. DISTRO4 ma wewnętrzny przełącznik umożliwiający podanie napięcia DC (12–14 V) przez kabel koaksjalny do gniazd antenowych — przydatne przy antenach aktywnych wymagających zasilania. Funkcja jest fabrycznie wyłączona, a jej aktywacja wymaga otwarcia obudowy urządzenia. Producent wyraźnie ostrzega, że otwieranie obudowy niesie ryzyko porażenia elektrycznego i powinno być wykonywane wyłącznie przez wykwalifikowanego serwisanta, po całkowitym odłączeniu zasilania od urządzenia. Nie jest to ustawienie do samodzielnej zmiany przez użytkownika na evencie.

Czy kable BNC i kable zasilające odbiorniki są w zestawie?

Tak. W pudełku znajduje się 10 kabli antenowych BNC, 4 kable zasilające DC oraz kabel zasilający AC — komplet potrzebny do podłączenia czterokanałowego systemu mikrofonów bezprzewodowych bez dokupowania akcesoriów.

Ile maksymalnie mikrofonów mogę podłączyć do jednego DISTRO4?

Z tyłu obudowy znajdują się wyjścia na 4 odbiorniki True Diversity (4× para A/B) plus dodatkowy port Cascade. Port Cascade można wykorzystać dwojako: podłączyć piąty odbiornik (z zewnętrznym zasilaniem) lub wyprowadzić sygnał do kolejnego DISTRO4, łącząc je łańcuchowo i rozbudowując system do większej liczby odbiorników na jedną parę antenową.

Specyfikacja techniczna

• Typ: aktywny, 4-kanałowy dystrybutor antenowy (distribution amplifier)
• Zakres częstotliwości: 470–952 MHz
• Wejścia antenowe: 2× BNC Ant. In
• Wyjścia: 8× BNC Ant. Out (4× para A/B + port Cascade A/B)
• Poziom wyjściowy RF (wzmocnienie): 3 dB (±2 dB)
• Poziom wyjściowy Cascade: 0 dB do +2 dB
• Izolacja między wyjściami: 25 dB
• Punkt przesterowania trzeciego rzędu (IP3): 24 dBm
• Impedancja: 50 Ω
• Zasilanie DC do anten aktywnych: 12–14 VDC przez kabel koaksjalny (domyślnie wyłączone, aktywacja wymaga otwarcia obudowy przez serwisanta)
• Napięcie wyjściowe DC (do odbiorników): +12 V
• Napięcie zasilania AC: 100–240 V
• Pobór mocy: 60 W
• Zasilacz wewnętrzny: 2000 mA (bez zewnętrznego zasilacza wtyczkowego)
• Obudowa: metalowa, pełna szerokość rackowa 1U
• W zestawie: 10× kabel BNC, 4× kabel DC, 1× kabel AC
• Wymiary (szer. × wys. × gł.): 480 × 45 × 250 mm
• Waga: 2,2 kg
