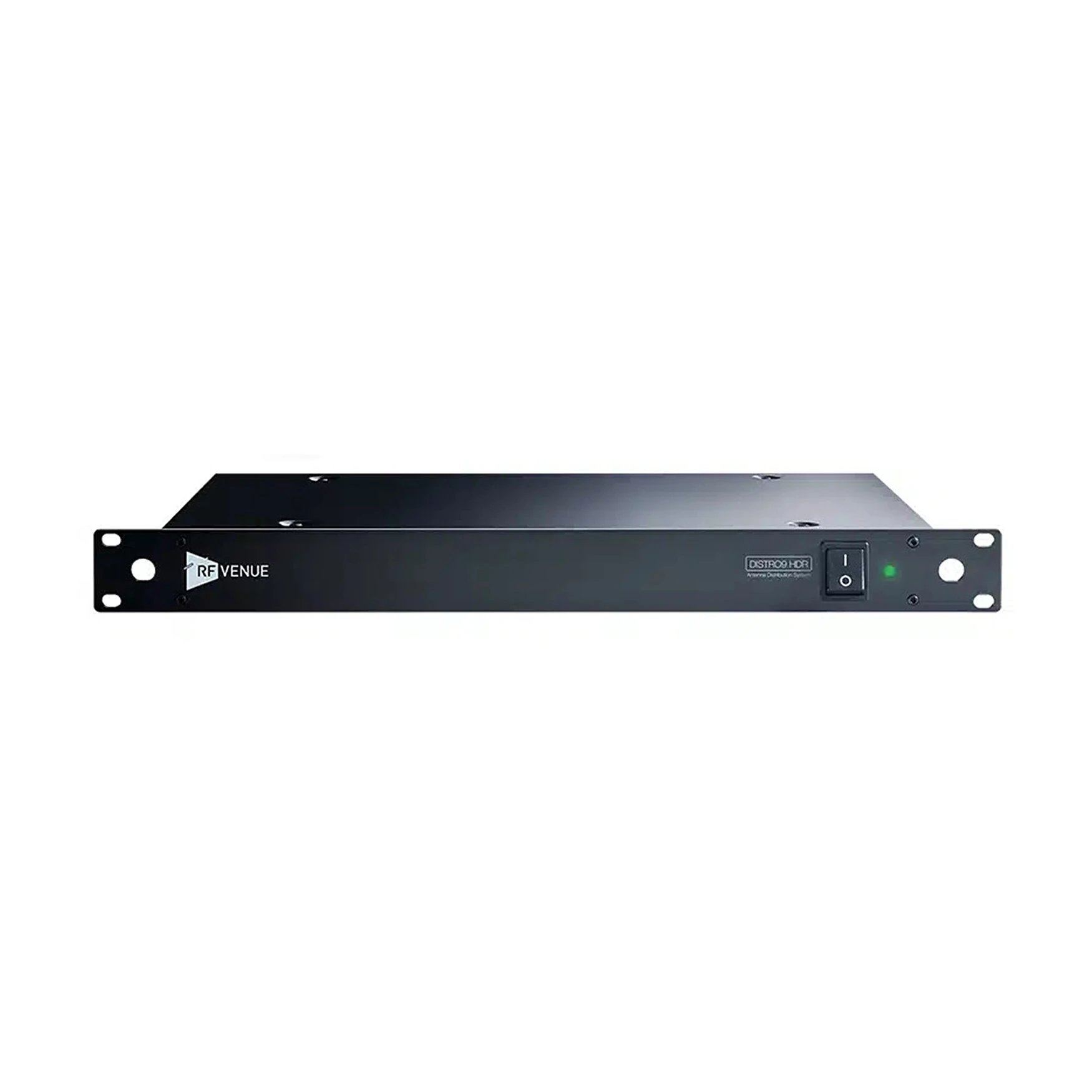

RF Venue Distro 9 HDR

RF Venue DISTRO9 HDR to dystrybutor antenowy nowej generacji, łączący do dziewięciu kanałów True Diversity z dwustrefowym wejściem antenowym w jednej przestrzeni rackowej 1U. Zaprojektowany z myślą o gęsto zaludnionym pasmie radiowym współczesnych eventów, zastępuje klasyczne wewnętrzne splittery autorską architekturą "divide by three" o wysokiej dynamice.

Dlaczego warto

Przy systemach mikrofonowych liczących osiem, dwanaście czy więcej kanałów tradycyjne splittery zmuszają do budowania skomplikowanych kaskad, na których traci się sygnał na każdej dodatkowej złączce. DISTRO9 HDR obsługuje dziewięć par True Diversity z jednego urządzenia 1U, eliminując potrzebę takich kompromisów dla standardowych konfiguracji.

Architektura High Dynamic Range to odpowiedź na coraz gęściej zaludnione pasmo radiowe — sieci 5G, LTE, cyfrowa telewizja i setki innych sygnałów konkurują o przestrzeń z mikrofonami bezprzewodowymi. Niskoszumowe wzmacniacze i autorska struktura wzmocnienia dają ponad 60 dB dynamiki w całym obsługiwanym spektrum (VHF, T-Band, UHF, 900 MHz), co przekłada się na czystsze tło radiowe i stabilniejszy zasięg, nawet przy dużej liczbie aktywnych nadajników pracujących blisko siebie.

Dwie niezależne strefy wejściowe antenowe (po dwa wejścia Diversity każda) pozwalają obsłużyć dwie różne lokalizacje z jednego urządzenia — na przykład scenę główną i pomieszczenie boczne — każdą z opcjonalnym zasilaniem DC dla anten aktywnych lub wzmacniaczy liniowych. Wyjścia o wzmocnieniu jednostkowym (unity gain) można kaskadować do drugiego DISTRO9 HDR bez dedykowanych portów kaskadowych, uzyskując łącznie do 17 kanałów w przestrzeni 2U — praktyczne rozwiązanie dla rozbudowy systemu bez kupowania zupełnie innego sprzętu.

Ważna uwaga dotycząca zasilania anten: funkcja podawania napięcia DC na gniazda wejściowe antenowe jest fabrycznie ustawiona na "wyłączoną". Jej aktywacja wymaga otwarcia obudowy urządzenia i przełączenia wewnętrznego przełącznika — czynność tę powinien wykonywać wyłącznie wykwalifikowany serwisant po całkowitym odłączeniu zasilania, ze względu na ryzyko porażenia elektrycznego.

Kluczowe cechy

• 9 wyjść True Diversity z jednej przestrzeni 1U — obsługa dziewięciu odbiorników mikrofonowych bez budowania kaskad na mniejszych splitterach.
• Architektura "divide by three" o wysokiej dynamice — ponad 60 dB dynamiki w spektrum VHF, T-Band, UHF i 900 MHz; niskoszumowe wzmacniacze redukujące intermodulację.
• Dwie niezależne strefy wejściowe antenowe — obsługa dwóch lokalizacji lub par anten z jednego urządzenia, każda z opcjonalnym zasilaniem DC dla akcesoriów aktywnych.
• Kaskadowanie do 17 kanałów w 2U — łączenie dwóch jednostek DISTRO9 HDR przez wyjścia o wzmocnieniu jednostkowym, bez dedykowanych portów kaskadowych.
• Wewnętrzny zasilacz uniwersalny + zasilanie bateryjne — praca z sieci w każdym kraju lub bezpośrednio z akumulatora przy zastosowaniach lokacyjnych (sound cart).
• Wydajne wyjście DC dla odbiorników mikrofonowych — opcjonalny zestaw kabli rozdzielających (DC Kit, sprzedawany osobno) eliminujący osobne zasilacze wtyczkowe w racku.
• Certyfikat ETL — zgodność z wymaganiami przetargowymi instalacji municypalnych, rządowych i innych obiektów wysokiej rangi.
• Sekcja I/O z możliwością rozszerzeń — przygotowanie pod przyszłe moduły, w tym zdalny monitoring widma przez sieć i filtrację pasmową.

Dla kogo

Polecamy RF Venue DISTRO9 HDR szczególnie:

• Wiodącym firmom rentalowym i touringowym obsługującym duże festiwale, gdzie pasmo radiowe jest gęsto zaludnione przez konkurencyjne systemy i publiczność z telefonami.
• Studiom telewizyjnym i wozom transmisyjnym wymagającym certyfikowanej, stabilnej dystrybucji sygnału przy dużej liczbie mikroportów.
• Dużym teatrom i operom, gdzie liczba mikroportów regularnie przekracza kilkanaście sztuk, a dwustrefowe wejście antenowe pozwala obsłużyć scenę i kulisy z jednego urządzenia.
• Centrom kongresowym, hotelom i instalacjom rządowym wymagającym zgodności z certyfikatem ETL przy przetargach publicznych.

Najczęściej zadawane pytania

Czy DISTRO9 HDR współpracuje jednocześnie z systemami cyfrowymi i analogowymi?

Tak. Urządzenie przetwarza czystą fizykę fal radiowych niezależnie od marki, protokołu czy rodzaju modulacji. Wysoka liniowość architektury HDR sprawia, że jest to dobry wybór szczególnie dla nowoczesnych systemów cyfrowych, wyjątkowo czułych na zakłócenia intermodulacyjne.

Czy do tego urządzenia mogę podłączyć nadajniki monitoringu dousznego (IEM)?

Nie. DISTRO9 HDR to dystrybutor odbiorczy, zbierający sygnał z anten i rozdzielający go do odbiorników mikrofonowych. Nadajniki IEM generują moc nadawczą, która mogłaby uszkodzić czułe układy wejściowe. Do systemów IEM przeznaczone są sumatory, takie jak Combine 6 HDR czy Combine 8.

Jak działa funkcja dwóch stref antenowych w tym modelu?

Urządzenie ma na tylnym panelu dwie niezależne strefy wejściowe, każda z dwoma wejściami Diversity. Pozwala to na przykład na jednoczesną obsługę sceny głównej i drugiej lokalizacji (wybiegu, kulis) z poziomu jednego racka. Każda strefa ma dostępne opcjonalne zasilanie DC dla anten aktywnych lub wzmacniaczy liniowych.

Czy DISTRO9 HDR automatycznie zasila anteny aktywne lub wzmacniacze liniowe?

Nie automatycznie. Funkcja podawania napięcia DC na gniazda antenowe jest fabrycznie ustawiona na wyłączoną. Jej włączenie wymaga otwarcia obudowy urządzenia i przełączenia wewnętrznego przełącznika — czynność powinna wykonać wyłącznie osoba wykwalifikowana, po odłączeniu zasilania, ze względu na ryzyko porażenia elektrycznego.

Jak zasilić odbiorniki mikrofonowe, skoro z tyłu nie ma dziewięciu osobnych gniazd DC?

Urządzenie ma dedykowany, wydajny wyjście DC o dużej wydajności prądowej. Do skorzystania z tej funkcji potrzebny jest opcjonalny zestaw kabli rozdzielających (DC Kit), sprzedawany osobno — nie jest dołączony standardowo w pudełku z samym urządzeniem.

Specyfikacja techniczna

• Typ: dystrybutor antenowy True Diversity, architektura "divide by three"
• Zakres częstotliwości: VHF, T-Band, UHF, do 900 MHz (szerokie pasmo)
• Wejścia: 2 strefy × 2 wejścia Diversity (4× BNC Ant. In łącznie)
• Wyjścia: 9× BNC Ant. Out (par True Diversity, wzmocnienie jednostkowe)
• Dynamika: ponad 60 dB w całym obsługiwanym spektrum
• Kaskadowanie: do drugiego DISTRO9 HDR przez wyjścia unity gain, łącznie do 17 kanałów w 2U
• Zasilanie DC do anten: opcjonalne, fabrycznie wyłączone, aktywacja wymaga otwarcia obudowy przez serwisanta
• Zasilanie odbiorników: dedykowane wyjście DC dużej wydajności (DC Kit do rozdziału — sprzedawany osobno)
• Zasilanie urządzenia: wewnętrzny zasilacz uniwersalny (każdy kraj) lub zasilanie bateryjne (opcjonalny kabel DC)
• Certyfikat: ETL
• Obudowa: metalowa, Rack 1U (19")
• Wymiary (szer. × wys. × gł.): 480 × 45 × 250 mm
• Waga: 2,7 kg
