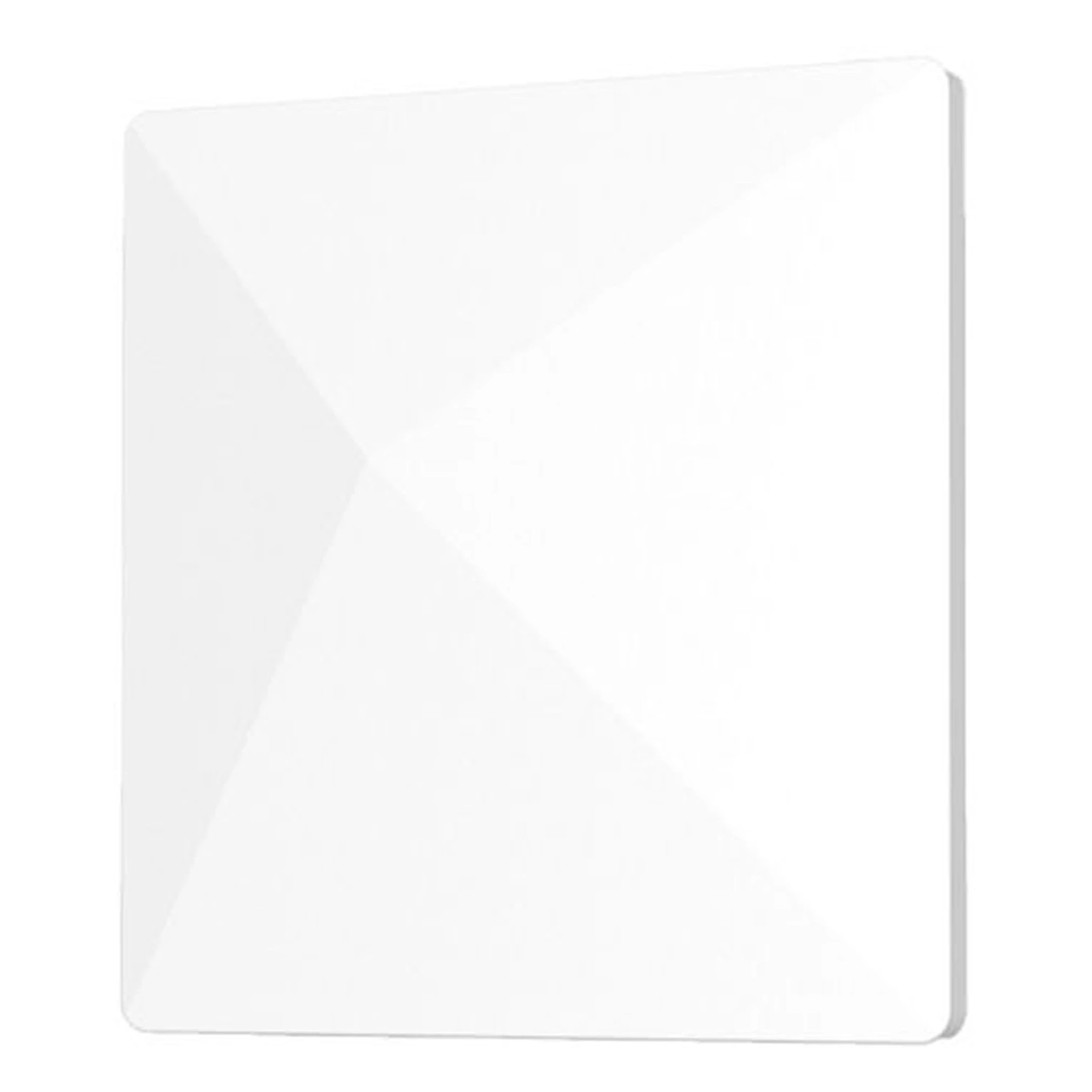

RF Venue Diversity ARC

RF Venue Diversity ARC to płaska antena instalacyjna typu True Diversity, łącząca dwa niezależne elementy odbiorcze w jednej, ultra-niskoprofilowej obudowie. Zaprojektowana dla wnętrz, gdzie estetyka ma znaczenie równe funkcjonalności — zastępuje dwie tradycyjne anteny LPDA jednym, dyskretnym panelem montowanym na ścianie lub suficie.

Dlaczego warto

Integratorzy systemów AV znają ten konflikt: projektujesz prestiżową salę konferencyjną albo nowoczesną przestrzeń sakralną dopracowaną do milimetra, a na koniec trzeba powiesić dwie wielkie, czarne anteny LPDA na metalowych uchwytach, psując całą estetykę wnętrza. Diversity ARC rozwiązuje ten problem konstrukcyjnie — to jedna, płaska obudowa z opatentowaną konstrukcją dual-feed, zawierającą dwa niezależne elementy antenowe typu Diversity Flood. Nie trzeba montować dwóch rozstawionych anten — jedna, dyskretna płyta na ścianie daje pełne połączenia Antena A i Antena B.

Mechanizm działania to przestrzenna dywersyfikacja sygnału (spatial diversity) — dwa elementy odbiorcze w obudowie odbierają tę samą falę radiową z nieco innych punktów w przestrzeni. Kiedy prelegent gestykuluje, chowa mikrofon pod marynarkę lub obraca się bokiem, fala ulega odbiciom i zanikom wielodrogowym (multipath fade) w jednym punkcie odbioru, ale rzadko w obu jednocześnie — odbiornik True Diversity automatycznie wybiera silniejszy sygnał z dwóch dostępnych torów. To eliminuje najczęstszą przyczynę dropów w salach z wieloma powierzchniami odbijającymi.

Antena jest w pełni pasywna, co oznacza zero ryzyka przegrzewania elektroniki ukrytej w ścianie i brak ryzyka przesterowania odbiorników. Montuje się ją na płasko za pomocą dołączonego zestawu — tylna płyta z otworami montażowymi przykręcana jest do ściany, sufitu podwieszanego, puszki instalacyjnej lub stelaża, a przednia płyta zatrzaskuje się na wierzch. Obudowa wykonana jest z materiału bez domieszek metalicznych, więc można ją pomalować zwykłą farbą ścienną, by idealnie wtopiła się w kolor pomieszczenia, bez utraty właściwości radiowych.

Kluczowe cechy

• Konstrukcja dual-feed True Diversity — dwa niezależne elementy odbiorcze (Antena A i B) w jednej, płaskiej obudowie; eliminacja potrzeby montażu dwóch rozstawionych anten.
• Wzorzec promieniowania Diversity Flood, zysk 3 dBd — szeroki, równomierny kąt pokrycia (typowo ok. 150°) odpowiedni do pomieszczeń wielofunkcyjnych.
• Ultra-niski profil (280 × 280 × 50 mm) — montaż płasko na ścianie lub suficie, wyglądający jak panel architektoniczny, nie sprzęt techniczny.
• Możliwość malowania farbą bez domieszek metalicznych — pełna personalizacja kolorystyczna dopasowana do wnętrza bez utraty właściwości radiowych.
• Konstrukcja w pełni pasywna — brak elektroniki aktywnej w ścianie, zero ryzyka przegrzewania czy przesterowania odbiorników.
• Zestaw montażowy w komplecie — tylna płyta z wielokrotnymi opcjami otworów montażowych, kompatybilna z puszkami instalacyjnymi, gipsowo-kartonową ścianą, stelażem i kasetonami sufitu podwieszanego (niemetalowymi).
• Dwa złącza BNC z tyłu obudowy — bezpośrednie podłączenie kabla koaksjalnego prowadzonego w ścianie lub suficie do dystrybutora antenowego.
• Uniwersalna kompatybilność marek — współpraca z systemami Shure, Sennheiser, Audio-Technica i innymi w paśmie UHF 470–698 MHz.

Dla kogo

Polecamy RF Venue Diversity ARC szczególnie:

• Integratorom systemów AV i architektom projektującym prestiżowe sale konferencyjne, zarządy firm i przestrzenie premium, gdzie technologia musi działać niezauważalnie.
• Nowoczesnym świątyniom, kościołom i aulom uniwersyteckim potrzebującym niezawodnego odbioru mikrofonów bez wizualnego zaśmiecania wnętrza widocznym sprzętem.
• Hotelom premium, muzeom i przestrzeniom wystawienniczym z wymaganiami estetycznymi, gdzie tradycyjne anteny LPDA byłyby nie do przyjęcia wizualnie.
• Salom szkoleniowym i sali wielofunkcyjnym w korporacjach, gdzie jeden montaż zastępuje dwie tradycyjne anteny, skracając czas instalacji.

Najczęściej zadawane pytania

Czy muszę kupić dwie takie anteny, aby uzyskać system True Diversity?

Nie. Jedna sztuka Diversity ARC zawiera dwa niezależne elementy antenowe (konstrukcja dual-feed) z dwoma osobnymi wyjściami BNC z tyłu obudowy — jednym dla Antena A, drugim dla Antena B. Wyprowadzasz dwa kable do gniazd A i B w dystrybutorze lub odbiorniku mikrofonowym, uzyskując pełną funkcjonalność True Diversity z jednego, płaskiego panelu.

Czy ta antena służy do nadawania odsłuchów dousznych (IEM)?

Nie. Diversity ARC to antena wyłącznie odbiorcza, stworzona do zbierania sygnału z mikrofonów bezprzewodowych. Mechanizm diversity przestrzennego nie jest zoptymalizowany do systemów nadawczych IEM — do monitoringu dousznego RF Venue ma dedykowaną serię anten architektonicznych o polaryzacji kołowej, jak CP Architectural, lub helikalnych jak CP Beam czy CP Stage.

Czy malowanie obudowy anteny farbą nie pogorszy jej zasięgu radiowego?

Nie, pod warunkiem że farba nie zawiera domieszek metalicznych ani tlenków o właściwościach ekranujących sygnał radiowy. Standardowe, akrylowe lub lateksowe emulsje ścienne są przezroczyste dla fal UHF. Można pomalować panel tym samym wałkiem i tą samą farbą, co resztę ściany.

Jak ta antena radzi sobie z zakłóceniami sieci komórkowych 5G/LTE?

Diversity ARC to konstrukcja pasywna, pracująca w paśmie 470–698 MHz. Jeśli w budynku występuje silne zaszumienie od nadajników komórkowych pracujących w wyższych częstotliwościach, warto rozważyć zewnętrzny filtr pasmowy dopasowany do faktycznie używanego zakresu mikrofonów, podłączany przed dystrybutorem antenowym w szafie rack — dobrany tak, by nie ograniczał własnego, użytkowego pasma anteny.

Czy antenę Diversity ARC można zamontować wewnątrz sufitu podwieszanego?

Tak. Dzięki płaskiemu profilowi antena montuje się natynkowo na ścianie lub na konstrukcji sufitu podwieszanego, o ile materiał sufitu nie jest wykonany z metalowych kasetonów, które ekranowałyby sygnał radiowy. Zestaw montażowy w komplecie obejmuje opcje dla puszek instalacyjnych, płyt gipsowo-kartonowych i stelaży sufitowych.

Specyfikacja techniczna

• Typ: płaska antena instalacyjna True Diversity (dual-feed)
• Wzorzec promieniowania: Diversity Flood
• Zysk: 3 dBd
• Polaryzacja: liniowa
• Charakterystyka kierunkowa: dookólna (flood)
• Zakres częstotliwości: 470–698 MHz
• Pasmo: 146 MHz
• Impedancja: 50 Ω
• Średni return loss: -6,4 dB
• Złącza: 2× BNC (żeńskie), z tyłu obudowy
• Montaż: ściana lub sufit, zestaw montażowy w komplecie
• Zakres temperatury pracy: -10°C do 40°C
• Wymiary (szer. × wys. × gł.): 280 × 280 × 50 mm
• Waga: 0,9 kg
• Kolor: biały (dostępna również wersja czarna)
