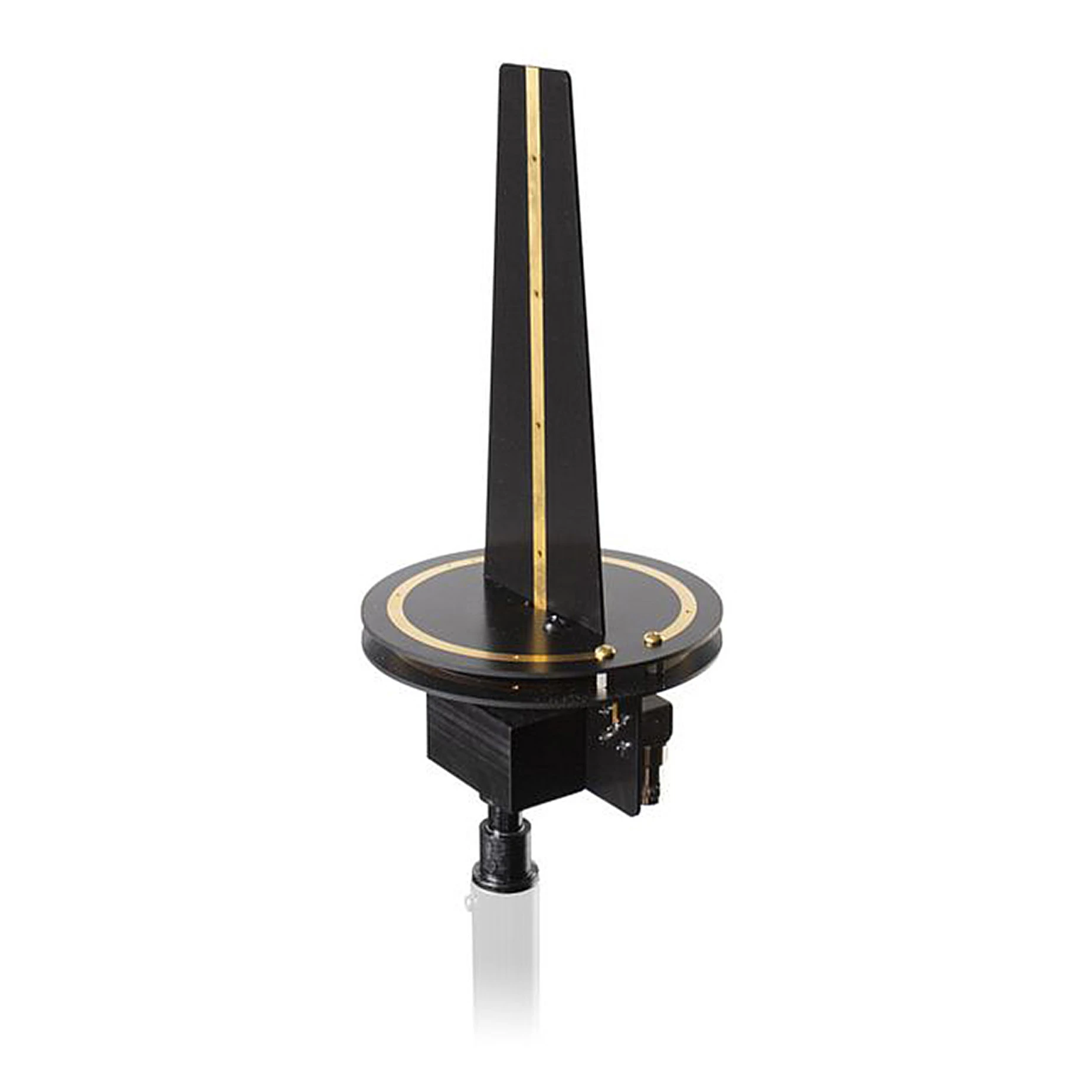

RF Venue Diversity Omni

RF Venue Diversity Omni to dookólna antena True Diversity, łącząca element wertykalny (monopol) i poziomy (pętla składana) w jednej, kompaktowej obudowie. Zamiast skupiać sygnał w jednym kierunku jak kierunkowa płetwa LPDA, pokrywa pełny okrąg 360° w obu płaszczyznach polaryzacji — z jednego punktu montażowego.

Dlaczego warto

Anteny kierunkowe doskonale wycinają tył i skupiają zasięg z przodu, co sprawdza się na klasycznej scenie koncertowej z jasno określonym kierunkiem publiczności. Na konferencji, gdzie prelegenci krążą po całej sali, albo w studiu telewizyjnym z planem centralnym, gdzie akcja toczy się w pełnym okręgu wokół realizatora, kierunkowość staje się problemem — wymaga stawiania kilku par anten lub akceptowania martwych pól. Diversity Omni rozwiązuje to konstrukcyjnie: jedna antena, dwa niezależne elementy, pełne pokrycie 360°.

Mechanizm działania opiera się na dwóch fizycznie różnych elementach antenowych w jednej obudowie — wertykalnym monopolu o pełnej dookólności i poziomej pętli składanej (folded loop), również o charakterystyce 360°. Kiedy wykonawca obraca się, kuca lub zmienia orientację nadajnika, fala radiowa zmienia polaryzację — Diversity Omni przechwytuje sygnał niezależnie od tego, w jakiej płaszczyźnie aktualnie pracuje. Jedno wyjście BNC obsługuje element wertykalny, drugie horyzontalny.

Trzeba mieć realistyczne oczekiwania co do zasięgu. Zysk elementu wertykalnego to +2 dBd przy 500 MHz — znacznie mniej niż kierunkowy Diversity Fin (5 dBd). To nie jest antena do bicia rekordów odległości na stadionach; jej zadaniem jest gęste, równomierne pokrycie bliższego i średniego dystansu w pełnym okręgu, co w pomieszczeniach z licznymi odbiciami fal daje stabilność, jakiej nie osiągnie kierunkowa antena ustawiona w złym miejscu.

Konstrukcja jest odporna na warunki atmosferyczne — w zestawie znajduje się ochronny pokrowiec Cordura na złącza, co pozwala na montaż zewnętrzny przy obiektach sportowych, parkach rozrywki czy amfiteatrach, nie tylko wewnątrz budynków.

Kluczowe cechy

• Dwa elementy antenowe: monopol wertykalny i pętla składana horyzontalna — pełne pokrycie 360° w obu płaszczyznach polaryzacji z jednej, kompaktowej obudowy.
• True Diversity z jednej sztuki — dwa niezależne wyjścia BNC (A i B) eliminujące potrzebę montażu dwóch rozstawionych anten.
• Kompaktowa, lekka konstrukcja (200 g) — łatwiejszy transport i montaż niż klasyczna płetwa LPDA na statywie.
• Konstrukcja w pełni pasywna — brak elektroniki aktywnej, zero ryzyka generowania zniekształceń intermodulacyjnych; bezpiecznie ignoruje napięcie DC podawane przez splitter.
• Konstrukcja odporna na warunki atmosferyczne — dołączony pokrowiec Cordura na złącza umożliwiający montaż zewnętrzny przy obiektach sportowych i plenerowych.
• Uniwersalny gwint montażowy 1/4″, 3/8″, 5/8″ — montaż na standardowym statywie mikrofonowym lub oświetleniowym bez dodatkowych adapterów.
• Idealna do projektów wielostrefowych — jedna antena na pomieszczenie, gdzie wykonawcy przechodzą między różnymi strefami obiektu.

Dla kogo

Polecamy RF Venue Diversity Omni szczególnie:

• Realizatorom eventów biznesowych, konferencji i paneli dyskusyjnych, gdzie goście krążą po całej przestrzeni bez jednoznacznego kierunku ustawienia sceny.
• Studiom telewizyjnym i radiowym o niestandardowym układzie planu, gdzie akcja toczy się wokół realizatora, nie przed nim.
• Teatrom kameralnym i domom kultury bez klasycznego podziału na scenę i widownię, gdzie kierunkowa antena tworzyłaby martwe pola.
• Firmom rentalowym obsługującym plenerowe strefy VIP, obiekty sportowe i parki rozrywki, gdzie konstrukcja odporna na warunki atmosferyczne ma realne znaczenie.

Najczęściej zadawane pytania

Czy muszę kupić dwie sztuki Diversity Omni, aby mieć system True Diversity?

Nie. Jedna sztuka zawiera dwa niezależne elementy antenowe z dwoma wyjściami BNC — jednym dla elementu wertykalnego, drugim dla horyzontalnego. Wyprowadzasz dwa kable do gniazd Antena A i B w dystrybutorze, jak DISTRO4 czy DISTRO9 HDR, uzyskując pełną funkcjonalność True Diversity z jednego punktu montażowego.

Czy ta antena ma lepszy zasięg niż kierunkowa płetwa Diversity Fin?

Nie, i to ważna uwaga przed zakupem. Zysk Diversity Omni wynosi +2 dBd dla elementu wertykalnego, znacznie mniej niż 5 dBd w kierunkowym Diversity Fin. Diversity Omni nie jest zaprojektowana do dalekiego zasięgu na stadionach — jej zadaniem jest gęste, równomierne pokrycie bliższego i średniego dystansu w pełnym okręgu 360°, co w pomieszczeniach z odbiciami fal daje większą stabilność niż źle ustawiona antena kierunkowa.

Czy przez tę antenę mogę nadawać sygnał dla odsłuchów dousznych (IEM)?

Nie. Diversity Omni to antena wyłącznie odbiorcza, stworzona do zbierania sygnału z mikrofonów bezprzewodowych. Do monitoringu dousznego RF Venue ma dedykowane anteny helikalne o polaryzacji kołowej, jak CP Beam czy CP Stage.

Czy antena wymaga zasilania Phantom (Bias) ze splittera?

Nie. Diversity Omni to konstrukcja w pełni pasywna, bez elektroniki wzmacniającej. Jeśli splitter podaje napięcie DC na gniazda BNC, antena bezpiecznie je ignoruje, bez ryzyka uszkodzenia.

Gdzie najlepiej zamontować Diversity Omni na sali?

Najlepszym miejscem jest punkt centralny strefy wydarzenia — podwieszona pod sufitem na środku sali lub postawiona na statywie w centralnym punkcie, z którego widać wszystkich użytkowników mikrofonów. Unikaj montowania jej bezpośrednio przy betonowych lub metalowych ścianach, które mogłyby zasłonić część jej pola pokrycia.

Specyfikacja techniczna

• Typ: dookólna antena hybrydowa True Diversity (monopol wertykalny + pętla horyzontalna)
• Zakres częstotliwości: 470–616 MHz
• Pasmo: 146 MHz
• Impedancja: 50 Ω
• Element wertykalny (monopol): beam width 360° azimut, gain +2 dBd @ 500 MHz, F/B ratio 0 dB
• Element horyzontalny (pętla składana): beam width 360° azimut, F/B ratio -1 dB
• Średni return loss: -10,5 dB (wertykalny), -8,3 dB (horyzontalny)
• Złącza: 2× BNC żeńskie
• Gwint montażowy: 1/4″, 3/8″, 5/8″
• Konstrukcja: odporna na warunki atmosferyczne (pokrowiec Cordura na złącza w zestawie)
• W zestawie: antena, uchwyt statywowy, pokrowiec Cordura
• Wymagane dodatkowo: 2× kabel koaksjalny (nie w zestawie)
• Wymiary (szer. × wys. × gł.): 105 × 204 × 105 mm
• Waga: 0,2 kg
• Kolor: czarny/złoty
