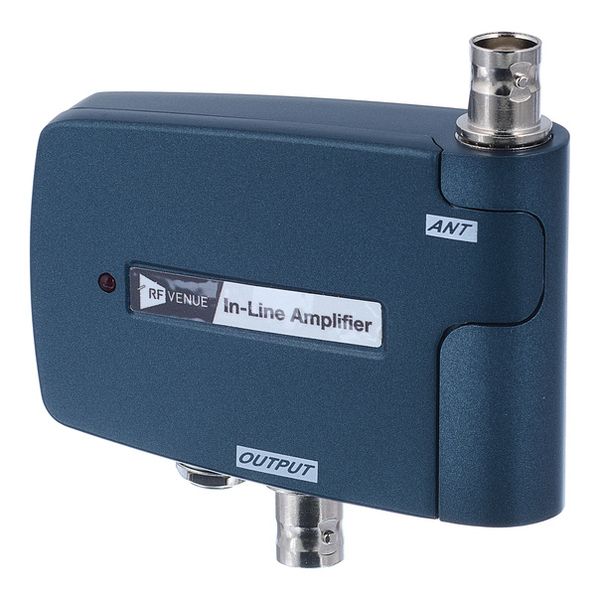

RF Venue In-Line Amplifier

RF Venue In-Line Amplifier to kompaktowy, aktywny wzmacniacz liniowy o stałym wzmocnieniu +10 dB, kompensujący straty sygnału na długich trasach kablowych między anteną a odbiornikiem. Pracuje w pełnym paśmie UHF 470–960 MHz, zachowując bardzo niski poziom szumów własnych i pełną liniowość sygnału.

Dlaczego warto

W branży audio funkcjonuje mit, że wzmacniacz liniowy to magiczny dopalacz na słaby zasięg lub dropy. To błędne rozumienie — jego jedynym zadaniem jest skompensowanie strat, jakie sygnał radiowy ponosi, przechodząc przez długi kabel koncentryczny z anteny do odbiornika lub splittera. Tłumienie fal UHF na popularnych kablach (RG-58, RG-8X) wynosi średnio od 3 do 5 dB na każde 10 metrów. Jeden wzmacniacz In-Line, ze swoim stałym wzmocnieniem +10 dB, kompensuje stratę na dystansie około 20 metrów kabla RG-58 — wystarczające dla typowych instalacji stałych, gdzie antena oddalona jest od szafy rack o kilkanaście-dwadzieścia metrów.

Kluczowy aspekt inżynieryjny to czystość wzmocnienia. Tanie wzmacniacze potrafią podbić tło radiowe i wygenerować zniekształcenia intermodulacyjne na tyle silne, że mimo wyższego poziomu sygnału na wskaźniku, odbiornik cyfrowy gubi pakiety danych. RF Venue zachowuje bardzo niski poziom szumów własnych — sygnał na wyjściu jest tak samo czysty jak na wejściu, tylko podbity o precyzyjne 10 dB.

Złota zasada montażu: wzmacniacz musi być umieszczony jak najbliżej anteny, nie odbiornika. Wpięcie go tuż przy odbiorniku na końcu długiego, już stłumionego kabla wzmocni jedynie słaby, zaszumiony sygnał wraz z całym szumem zebranym po drodze — to nie poprawi sytuacji, a może ją pogorszyć. Prawidłowy montaż podbija zdrowy, mocny sygnał zanim wejdzie on w fazę tłumienia w długim przewodzie.

Można połączyć kaskadowo do dwóch jednostek na jednej linii kablowej, uzyskując łącznie 20 dB kompensacji dla ekstremalnie długich trakcji kablowych — wymaga to dodatkowego adaptera BNC-BNC lub krótkiego kabla połączeniowego, który nie jest dołączony do zestawu i trzeba dokupić osobno.

Kluczowe cechy

• Stałe wzmocnienie +10 dB — kompensacja strat na ok. 20 metrach kabla RG-58, bez ryzyka przesterowania typowego dla regulowanych wzmacniaczy ustawionych źle.
• Szerokie pasmo pracy 470–960 MHz — kompatybilność z każdym systemem mikrofonów bezprzewodowych UHF niezależnie od marki.
• Niski poziom szumów własnych i wysoka liniowość — wzmocnienie sygnału bez podbijania tła radiowego i bez generowania zniekształceń intermodulacyjnych.
• Dualny system zasilania — zasilanie przez DC over coax z podłączonego splittera lub odbiornika, albo z dołączonego zasilacza sieciowego AC/DC (+12V/0,5A).
• Możliwość kaskadowania do dwóch jednostek — łączna kompensacja 20 dB dla ekstremalnie długich trakcji kablowych; wymaga dodatkowego adaptera BNC-BNC, niedołączonego do zestawu.
• Kompaktowa, aluminiowa obudowa z diodą LED — wizualna kontrola zasilania jednym wskaźnikiem; świecąca dioda potwierdza poprawne działanie elektroniki.
• Dołączony adapter do montażu ściennego — stabilny montaż w przestrzeni technicznej, nad sufitem, na ścianie lub wewnątrz scenografii.

Dla kogo

Polecamy RF Venue In-Line Amplifier szczególnie:

• Instalatorom systemów AV i integratorom budującym instalacje stałe w teatrach, hotelach i aulach, gdzie szafa rack stoi w maszynowni oddalonej o kilkadziesiąt metrów od anten scenicznych.
• Wiodącym firmom rentalowym obsługującym widowiska wielkoformatowe na stadionach i halach, gdzie długie przebiegi kablowe są codziennością.
• Integratorom budujących systemy True Diversity na długich trasach kablowych, gdzie potrzebne są dwie sztuki — po jednej dla każdego z torów A i B.

Najczęściej zadawane pytania

Czy jeśli wepnę ten wzmacniacz tuż obok mojego odbiornika, poprawię zasięg anteny oddalonej o 40 metrów?

Nie. To najpopularniejszy błąd instalacyjny. Wzmacniacz wpięty na końcu długiego kabla, przy odbiorniku, wzmocni jedynie stłumiony, słaby sygnał wraz z całym szumem zebranym po drodze. Wzmacniacz liniowy montuje się jak najbliżej anteny, by podbić zdrowy, mocny sygnał zanim wejdzie on w fazę tłumienia w długim przewodzie.

Czy do systemu True Diversity potrzebuję jednego, czy dwóch wzmacniaczy?

Systemy True Diversity opierają się na dwóch niezależnych torach sygnałowych (A i B). Jeśli oba kable do anten są długie i powodują straty, potrzebne są dwie sztuki — po jednej dla każdego toru — aby zachować balans energetyczny w odbiorniku.

Czy mogę podłączyć ten wzmacniacz za nadajnikiem monitoringu dousznego (IEM)?

Nie. RF Venue In-Line Amplifier jest urządzeniem wyłącznie odbiorczym, przeznaczonym do pracy z mikrofonami. Nie wolno przepuszczać przez niego sygnałów nadawczych dużej mocy generowanych przez systemy IEM, ponieważ może to uszkodzić urządzenie.

Mój splitter nie podaje zasilania na gniazda antenowe. Jak uruchomić ten wzmacniacz?

W zestawie znajduje się dedykowany zasilacz sieciowy AC/DC (+12V/0,5A). Wpinasz go bezpośrednio do gniazda zasilania w obudowie wzmacniacza w miejscu montażu, a urządzenie zacznie poprawnie pracować bez konieczności zasilania przez kabel BNC.

Jak sprawdzić, czy wzmacniacz działa i dostaje zasilanie?

Urządzenie ma czerwoną diodę LED na obudowie. Jeśli po podłączeniu kabla BNC ze splittera z włączoną funkcją DC over Coax lub po wpięciu zasilacza sieciowego dioda świeci jasnym, ciągłym światłem, elektronika wewnętrzna jest poprawnie zasilona.

Specyfikacja techniczna

• Typ: aktywny wzmacniacz liniowy RF
• Zakres częstotliwości: 470–960 MHz
• Wzmocnienie: +10 dB (stałe)
• Kompensacja kablowa: ok. 20 m kabla RG-58
• Wejście/wyjście: BNC
• Kaskadowanie: do 2 jednostek (łącznie 20 dB), wymaga adaptera BNC-BNC (niedołączony)
• Zasilanie: DC over coax z odbiornika/splittera lub zasilacz sieciowy AC/DC (+12V/0,5A, w zestawie)
• Wskaźnik: dioda LED zasilania
• Wymiary (szer. × wys. × gł.): 77 × 75 × 18 mm
• W zestawie: zasilacz sieciowy AC/DC, adapter do montażu ściennego
