RF Venue OPTIX1-S3

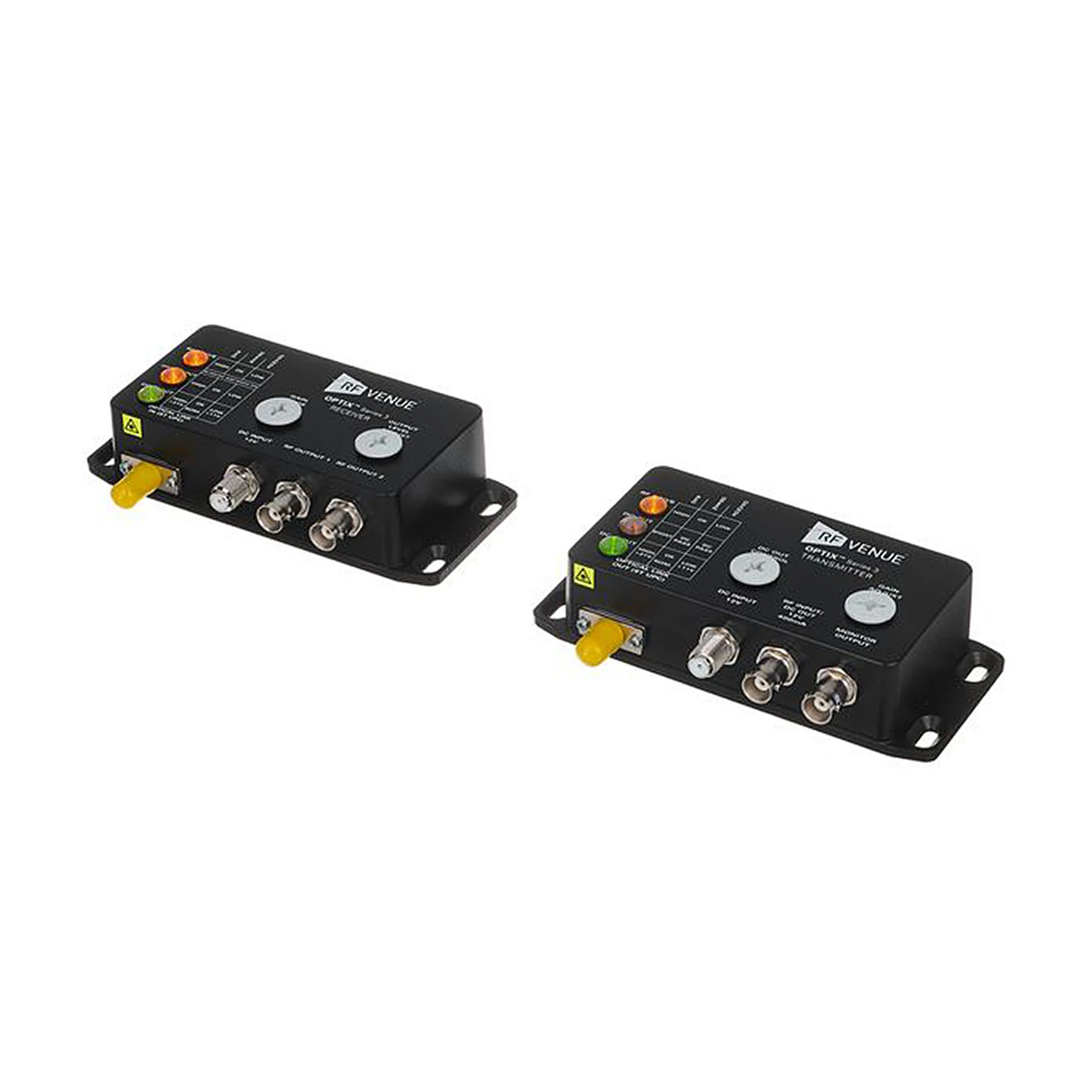

RF Venue OPTIX1-S3 to jednokanałowy system konwersji RF-na-światłowód (RFoF), pozwalający umieścić antenę mikrofonową w odległości do kilku kilometrów od odbiornika bez żadnej straty sygnału. Zestaw składa się z modułu nadawczego montowanego przy antenie i modułu odbiorczego przy szafie rack, połączonych jednym, lekkim kablem światłowodowym.

Dlaczego warto

Tradycyjne kable koncentryczne, nawet najgrubsze i najdroższe (jak LMR-400), mają praktyczną granicę — 50–70 metrów to dystans, za którym tłumienie sygnału staje się destrukcyjne. Próba nadrobienia tego aktywnymi wzmacniaczami liniowymi podbija tło szumowe i ogranicza skuteczność takiego rozwiązania na dłuższych trasach. OPTIX1-S3 zmienia tę logikę całkowicie: konwertuje falę radiową UHF/VHF na impuls światła laserowego o długości 1310 nm i przesyła ją bezstratnie cienkim, lekkim światłowodem na dystansie do kilku kilometrów.

Światłowód nie jest metalem, więc kabel łączący nadajnik z odbiornikiem może biec bezpośrednio w korytach kablowych obok linii wysokiego napięcia, agregatów prądotwórczych czy ekranów LED bez ryzyka zakłóceń elektromagnetycznych (EMI) — coś, czego nie można powiedzieć o tradycyjnym kablu koncentrycznym prowadzonym w tych samych warunkach.

Workflow wymaga pewnej zmiany myślenia z perspektywy "radiowca" na "optyka", ale jest dobrze przemyślany. Obie kostki mają solidne złącza optyczne ST/UPC z systemem bagnetowym, odpowiednim do pracy w trasie, oraz gniazda antenowe BNC 50 Ω. Ważne ograniczenie bezpieczeństwa: maksymalna moc wejściowa wynosi tylko 0 dBm (1 mW) — system jest zaprojektowany do przyjmowania minimalnych poziomów sygnału z anten odbiorczych, nie sygnałów nadawczych dużej mocy. Przekroczenie tej granicy unieważnia gwarancję.

Kluczowe cechy

• Konwersja RF-na-światłowód bez strat sygnału — przesył na dystansie do kilku kilometrów bez tłumienia typowego dla długich kabli koncentrycznych.
• Pełna odporność na zakłócenia elektromagnetyczne (EMI) — kabel światłowodowy można prowadzić obok linii wysokiego napięcia, agregatów i ekranów LED bez ryzyka przenikania zakłóceń.
• Szerokie pasmo pracy (175–960 MHz) — kompatybilność z VHF, UHF i pasmem 900 MHz, niezależnie od marki systemu bezprzewodowego.
• Konfigurowalne sterowanie wzmocnieniem i tłumieniem — regulacja poziomu sygnału, podgląd wyjścia na nadajniku do precyzyjnego dopasowania pracy systemu.
• Zasilanie DC dla anten aktywnych przez nadajnik — bezpośrednie zasilenie podłączonej anteny aktywnej lub flagowej płetwy Diversity Fin przez kabel BNC.
• Diody LED stanu RF i DC — trzy wielokolorowe wskaźniki na każdym module, wizualna kontrola pracy systemu bez dodatkowego sprzętu pomiarowego.
• Zakres temperatury pracy -25°C do 75°C — odporność na trudne warunki instalacji zewnętrznych i plenerowych.
• Złącza światłowodowe ST/UPC z systemem bagnetowym — bezpieczne, szybkie połączenie odpowiednie do pracy w trasie koncertowej.

Dla kogo

Polecamy RF Venue OPTIX1-S3 szczególnie:

• Inżynierom systemów broadcastowych i telewizyjnych obsługującym duże widowiska plenerowe — transmisje ze stref startu i mety maratonów, ceremonie otwarcia z dużymi odległościami między sceną a reżyserką.
• Integratorom wielkich obiektów kulturalnych i sportowych — stadionów narodowych, kampusów uniwersyteckich, teatrów z reżyserką oddaloną o kilkaset metrów od sceny.
• Firmom rentalowym z segmentu premium realizującym nagłośnienie rozproszone, gdzie tradycyjny kabel koncentryczny przestaje być praktycznym rozwiązaniem.

Najczęściej zadawane pytania

Czy zestaw OPTIX1-S3 obsługuje system True Diversity (Antena A i Antena B)?

Nie w jednym zestawie. OPTIX1-S3 to system jednokanałowy (single channel) — zawiera jeden nadajnik i jeden odbiornik optyczny, przesyłający sygnał z jednej anteny. Pełny system True Diversity wymaga dwóch zestawów (jeden dla toru A, drugi dla toru B) lub dedykowanej wersji dwukanałowej OPTIX2-S3.

Jakiego typu kabla światłowodowego muszę użyć z tym urządzeniem?

System wymaga światłowodu jednomodowego (single-mode) dopasowanego do długości fali 1310 nm. Światłowody wielomodowe (multi-mode) powodują dużą stratę i rozproszenie sygnału optycznego, uniemożliwiając poprawną pracę laserów.

Czy przez system OPTIX mogę przesyłać sygnał z nadajników monitoringu dousznego (IEM)?

Nie zalecamy tego bez odpowiedniego zabezpieczenia. Maksymalna moc wejściowa systemu wynosi tylko 0 dBm (1 mW) — moduły są zaprojektowane do przyjmowania minimalnych poziomów sygnału z anten odbiorczych mikrofonów. Producent wprost ostrzega, że podłączenie sygnału nadawczego z systemów IEM, IFB czy interkomu bez wcześniejszego stłumienia sygnału do bezpiecznego poziomu może spalić czułą diodę laserową, a przekroczenie maksymalnej mocy wejściowej unieważnia gwarancję.

Czy w zestawie ze sprzętem otrzymuję bęben światłowodowy?

Nie. Urządzenia są sprzedawane jako moduły konwersji elektroniczno-optycznej. Kabel światłowodowy o wymaganej długości należy dokupić osobno, dopasowując go do specyfiki konkretnej realizacji.

Jak zasila się kostki OPTIX w warunkach polowych, np. na statywie antenowym?

Każda kostka ma uniwersalne gniazdo zasilania DC (5–22 V) z dołączonym zasilaczem sieciowym 12,25 VDC. W warunkach instalacyjnych korzysta się z dołączonego zasilacza, a w trudniejszych warunkach plenerowych moduł nadawczy można zasilić z powerbanku obsługującego napięcie w tym zakresie, co pozwala na stabilną pracę przez wiele godzin bez dostępu do gniazdka.

Specyfikacja techniczna

• Typ: jednokanałowy system konwersji RF-na-światłowód (RFoF)
• Skład zestawu: 1× moduł nadajnika, 1× moduł odbiornika, 2× zasilacz 12 VDC
• Typowy zakres częstotliwości: 175–213 MHz, 470–698 MHz, 900–960 MHz
• Zakres dynamiki: 60 dB
• Poziom szumów wejściowych: -100 dBm
• Maksymalny użytkowy sygnał: -25 dBm (przekroczenie powoduje przesterowanie)
• Maksymalna moc wejściowa RF: < 0 dBm / 1 mW (nie przekraczać; zabrania się podłączania nadajników IEM/IFB/interkomu bez tłumienia wejścia)
• VSWR (śr.): < 2,5:1
• Impedancja: 50 Ω
• Długość fali optycznej (Tx): 1310 nm
• Napięcie zasilania urządzenia: 5–22 V DC (zasilacz dostarcza 12,25 VDC)
• Pobór mocy: nadajnik ~166 mA @ 12VDC; odbiornik ~258 mA @ 12VDC
• Zasilanie aktywnej anteny: 12V DC (z modułu nadajnika)
• Złącze RF: BNC żeńskie
• Złącze optyczne: ST/UPC
• Wymiary (każdy moduł, z kołnierzem i złączami): 138 × 77 × 33 mm
• Waga nadajnika: 223 g
• Waga odbiornika: 229 g
• Zakres temperatury pracy: -25°C do 75°C
