RF Venue OPTIX2-S3

RF Venue OPTIX2-S3 to dwukanałowy pakiet systemu konwersji RF-na-światłowód (RFoF), obejmujący dwa kompletne, fizycznie odrębne zestawy nadajnik-odbiornik — wystarczające do obsłużenia obu torów True Diversity (A i B) jednego systemu mikrofonowego na dystansie do kilku kilometrów bez żadnej straty sygnału.

Dlaczego warto

Przesłanie sygnału z anten na odległość 100, 200 czy 500 metrów klasycznym kablem koncentrycznym to inżynieryjny koszmar — straty sygnału są ogromne, a grube kable niskostratne jak LMR-400 są sztywne, ciężkie i drogie. OPTIX2-S3 zamienia te kilometry miedzi w dwa lekkie, elastyczne światłowody, przesyłając pełny pakiet True Diversity bez utraty jakości sygnału.

W systemach True Diversity kluczowe jest, by odbiornik otrzymywał sygnały o zbliżonej dynamice z obu anten. Tradycyjne, długie kable miedziane starzeją się w różnym tempie i mogą mieć minimalnie inną długość, co rozjeżdża fazę i osłabia działanie diversity. W OPTIX2-S3 oba sygnały radiowe trafiają do osobnych nadajników, gdzie ultra-liniowe lasery DFB o długości fali 1310 nm zamieniają je na impulsy świetlne, a po stronie odbiorczej zostają bezbłędnie odtworzone — tło radiowe w splitterze jest płaskie, a systemy cyfrowe pracują stabilnie.

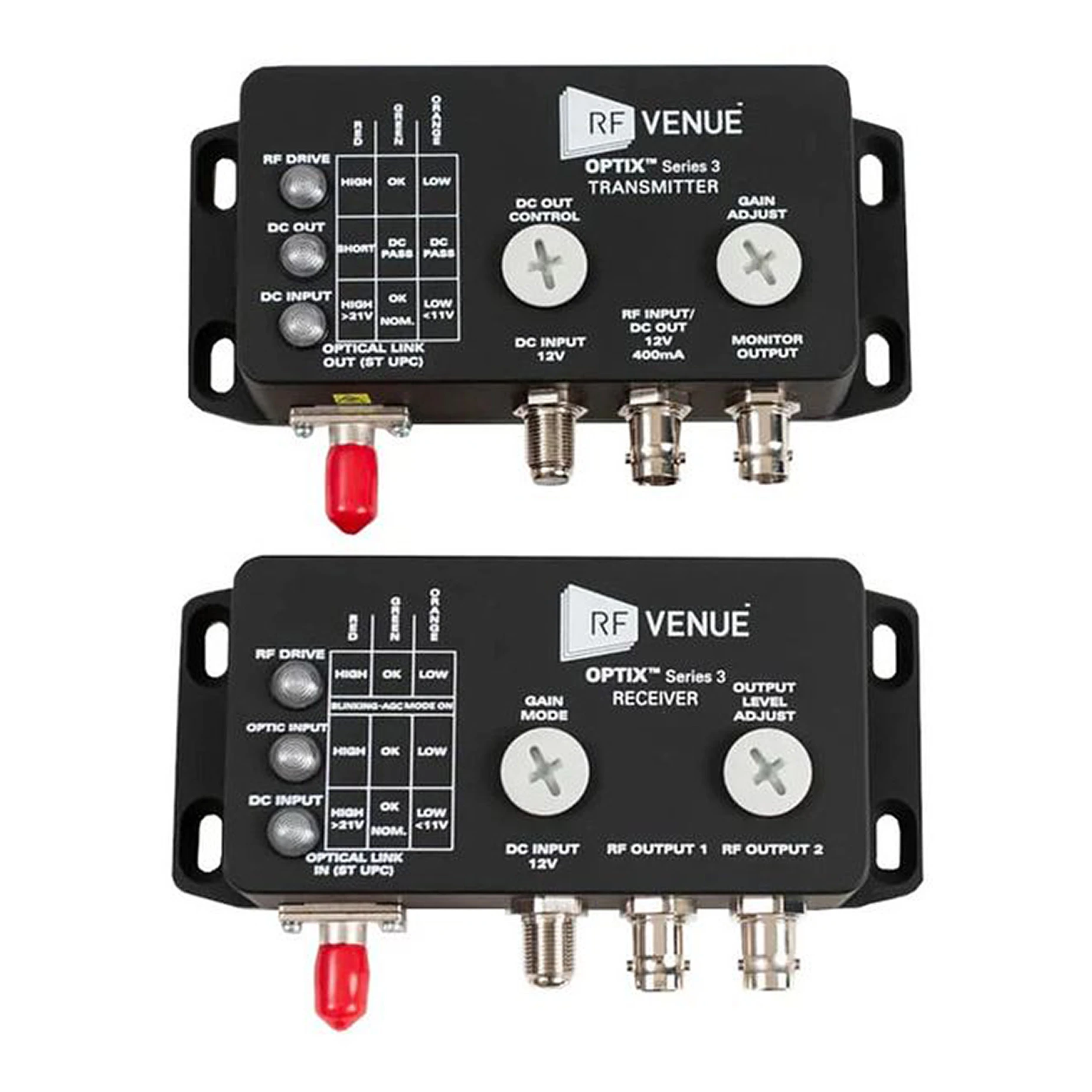

Ważne wyjaśnienie konstrukcyjne: OPTIX2-S3 to nie jeden, zintegrowany moduł z dwoma kanałami w środku, lecz dwa kompletne, fizycznie odrębne zestawy — dwa nadajniki i dwa odbiorniki, identyczne jak w modelu jednokanałowym OPTIX1-S3, spakowane razem jako para. Każdy moduł obsługuje jeden tor sygnałowy (A lub B) niezależnie, ze swoim własnym gniazdem BNC, własną diodą laserową i własnym zasilaniem. To w praktyce oznacza, że potrzebujesz dwóch włókien optycznych (kabel duplex) lub dwóch osobnych włókien jednomodowych do połączenia obu par modułów.

Każdy nadajnik może podać napięcie stałe DC (+12V) na swoje wejście BNC, zasilając podłączoną antenę aktywną lub flagową płetwę Diversity Fin bez potrzeby dodatkowego zasilacza na statywie antenowym.

Kluczowe cechy

• 2 kompletne zestawy nadajnik-odbiornik w jednym pakiecie — pełna obsługa obu torów True Diversity (A i B) jednego systemu mikrofonowego.
• Konwersja RF-na-światłowód bez strat sygnału — przesył na dystansie do kilku kilometrów na każdym torze niezależnie.
• Pełna odporność na zakłócenia elektromagnetyczne (EMI) — kable światłowodowe można prowadzić obok linii wysokiego napięcia bez ryzyka przenikania zakłóceń.
• Szerokie pasmo pracy (typowo 175–960 MHz) — kompatybilność z VHF, UHF i pasmem 900 MHz, niezależnie od marki systemu bezprzewodowego.
• Niezależne zasilanie DC dla anten aktywnych z każdego nadajnika — bezpośrednie zasilenie dwóch podłączonych anten lub par dipoli przez kabel BNC, bez dodatkowych zasilaczy na statywach.
• Diody LED stanu na każdym module — trzy wielokolorowe wskaźniki RF i DC, wizualna kontrola pracy obu torów niezależnie.
• Zakres temperatury pracy -25°C do 75°C — odporność na trudne warunki instalacji zewnętrznych i plenerowych.
• Złącza światłowodowe ST/UPC z systemem bagnetowym — bezpieczne, szybkie połączenie odpowiednie do pracy w trasie koncertowej.

Dla kogo

Polecamy RF Venue OPTIX2-S3 szczególnie:

• Inżynierom systemów broadcastowych, wozów transmisyjnych i telewizji obsługującym duże widowiska plenerowe, festiwale i wydarzenia sportowe.
• Integratorom prestiżowych, rozległych obiektów — stadionów narodowych, teatrów i oper z reżyserką oddaloną o setki metrów od sceny.
• Topowym firmom rentalowym realizującym rozproszone systemy antenowe (DAS) z pełną obsługą True Diversity na długich dystansach.

Najczęściej zadawane pytania

Czy zestaw OPTIX2-S3 zawiera nadajnik i odbiornik dla obu anten (A i B)?

Tak. W pudełku znajdują się dwa kompletne, identyczne zestawy — dwa nadajniki optyczne (każdy z jednym wejściem BNC) i dwa odbiorniki optyczne (każdy z jednym wyjściem BNC). To nie jeden zintegrowany moduł z dwoma kanałami, lecz para fizycznie odrębnych zestawów jednokanałowych, razem obsługujących pełny system True Diversity.

Jakiego rodzaju kabla światłowodowego muszę użyć z tym urządzeniem?

System wymaga światłowodu jednomodowego (single-mode). Ponieważ obsługuje dwa niezależne tory sygnałowe (A i B) przez dwa osobne moduły, potrzebujesz albo jednego kabla duplex z dwoma włóknami optycznymi, albo dwóch osobnych kabli jednomodowych, każdy zakończony złączami ST.

Czy za pomocą OPTIX2-S3 mogę przesłać sygnał z nadajników monitoringu dousznego (IEM)?

Nie zalecamy tego bez odpowiedniego zabezpieczenia. Maksymalna moc wejściowa każdego modułu wynosi tylko 0 dBm (1 mW). Moduły są zaprojektowane do przyjmowania minimalnych poziomów sygnału z anten odbiorczych mikrofonów. Podłączenie sygnału nadawczego z systemów IEM bez wcześniejszego stłumienia sygnału do bezpiecznego poziomu może spalić czułą diodę laserową, a przekroczenie maksymalnej mocy wejściowej unieważnia gwarancję.

Jakie jest maksymalne dopuszczalne tłumienie lub długość światłowodu?

System obsługuje trasy światłowodowe o długości do kilku kilometrów przy minimalnej stracie sygnału. W codziennej pracy ograniczeniem nie jest długość kabla, lecz czystość złączy optycznych ST — przed każdym wpięciem należy je przeczyścić dedykowanym czyścikiem do złączy światłowodowych.

Jak zasila się moduły OPTIX na statywach antenowych w terenie?

Każdy z czterech modułów (2 nadajniki + 2 odbiorniki) ma własne gniazdo zasilania DC (5–22V) z dołączonym zasilaczem sieciowym. W warunkach plenerowych nadajniki optyczne na statywach mogą być zasilane z odpowiednich powerbanków obsługujących ten zakres napięcia, co pozwala na stabilną pracę przez wiele godzin bez dostępu do gniazdka.

Specyfikacja techniczna

• Typ: dwukanałowy pakiet systemu konwersji RF-na-światłowód (RFoF) — 2× kompletny zestaw jednokanałowy
• Skład zestawu: 2× moduł nadajnika, 2× moduł odbiornika, zasilacze
• Typowy zakres częstotliwości: 175–213 MHz, 470–698 MHz, 900–960 MHz (niektóre źródła podają 100–850 MHz dla pełnej kompatybilności — zalecana weryfikacja u producenta dla konkretnego zastosowania)
• Zakres dynamiki: 60 dB
• Poziom szumów wejściowych: -100 dBm
• Maksymalna moc wejściowa RF: < 0 dBm / 1 mW na każdy moduł (nie przekraczać; zabrania się podłączania nadajników IEM bez tłumienia wejścia)
• Impedancja: 50 Ω
• Długość fali optycznej (Tx): 1310 nm
• Napięcie zasilania urządzenia: 5–22 V DC (zasilacz dostarcza 12,25 VDC) — każdy moduł niezależnie
• Zasilanie aktywnej anteny: 12V DC z każdego nadajnika niezależnie
• Złącze RF: BNC żeńskie (1 na moduł)
• Złącze optyczne: ST/UPC (1 na moduł)
• Wymiary (każdy moduł): 138 × 77 × 33 mm
• Waga nadajnika: 223 g (każdy)
• Waga odbiornika: 229 g (każdy)
• Zakres temperatury pracy: -25°C do 75°C
