RF Venue RF Explorer PRO

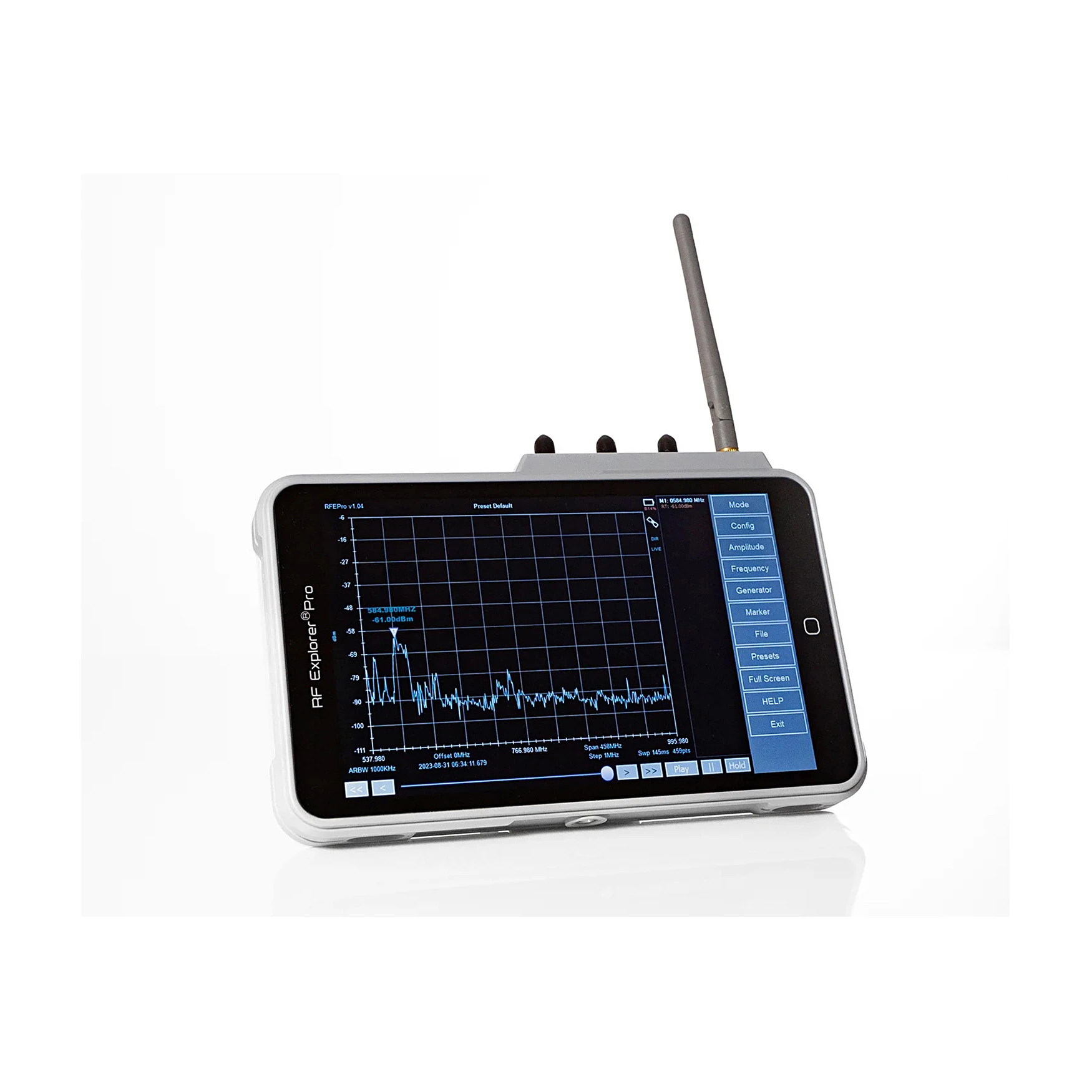

RF Venue RF Explorer PRO to przenośny, dotykowy analizator widma radiowego trzeciej generacji, zaprojektowany do koordynacji częstotliwości systemów bezprzewodowych na żywo. Pracuje samodzielnie, bez laptopa — włączasz, widzisz pełny obraz pasma na 8-calowym ekranie IPS i w kilka minut wyznaczasz czyste kanały dla mikrofonów i odbiorników IEM.

Dlaczego warto

Współczesne pasmo radiowe jest gęsto zapakowane — sieci 5G, nadajniki DVB-T2 i lokalne zakłócenia mogą w ułamku sekundy zmienić scenę w radiowe pole minowe. RF Explorer PRO to nie prosty miernik hobbystyczny, lecz pełnoprawne centrum dowodzenia z dotykowym ekranem o wysokiej rozdzielczości. Włączasz urządzenie jednym przyciskiem i od razu widzisz czysty, poruszający się wykres wodospadowy (Waterfall Display) — czarno na białym widać, gdzie "siedzą" lokalne stacje telewizyjne, a gdzie jest wolna, bezpieczna przestrzeń na własne systemy.

Workflow działa samodzielnie (standalone), bez konieczności podłączania laptopa na evencie. Procesor wewnętrzny wykonuje obliczenia koordynacji częstotliwości i monitoruje zakłócenia w czasie rzeczywistym bezpośrednio na ekranie. Skany można zapisać i przesłać przez USB do oprogramowania Shure Wireless Workbench czy Sennheiser WSM w formacie CSV — koordynacja kilkudziesięciu kanałów bezprzewodowych w nieznanym wcześniej obiekcie skraca się do kilku minut.

Tryb lokalizatora zakłóceń (RF Tracker) to praktyczne narzędzie do fizycznego namierzania źródła problemu. Z odpowiednią anteną kierunkową chodzisz po sali jak z wykrywaczem metali — im bliżej uszkodzonego telebimu LED, taniego zasilacza impulsowego czy routera, tym silniejszy sygnał na ekranie. Wbudowany analizator WLAN (2,4 GHz i 5 GHz) dodatkowo pokazuje zatłoczenie sieci bezprzewodowych, co ma znaczenie przy systemach cyfrowych korzystających z tych częstotliwości do transmisji danych.

Kluczowe cechy

• 8-calowy ekran dotykowy IPS TFT, 1280×800 px — czytelny wykres widma i wodospadowy podgląd zakłóceń w czasie rzeczywistym, gestowa nawigacja bez konieczności podłączania zewnętrznego monitora.
• Obliczenia koordynacji częstotliwości w czasie rzeczywistym — wbudowany algorytm minimalizujący intermodulację, z bazą danych obejmującą większość komercyjnie dostępnych systemów bezprzewodowych.
• Tryb lokalizatora zakłóceń (RF Tracker) — fizyczne namierzanie źródła interferencji przy użyciu anteny kierunkowej i wskazania siły sygnału na ekranie.
• Wbudowany analizator WLAN 2,4/5 GHz — wizualizacja zatłoczonych pasm sieci bezprzewodowych wpływających na cyfrowe systemy audio.
• Eksport danych do CSV, kompatybilny z Shure WWB i Sennheiser WSM — automatyczne omijanie wykrytych zakłóceń przy wyznaczaniu czystych częstotliwości dla całej floty mikrofonów.
• Zdalne sterowanie przez Ethernet, wyjście Micro HDMI — podgląd na zewnętrznym monitorze w czasie wydarzenia oraz zdalna kontrola urządzenia bez fizycznego dostępu.
• Wbudowany przedwzmacniacz, elementy tłumiące i tester kabli RF — diagnostyka okablowania antenowego i regulacja czułości pomiaru bez dodatkowego sprzętu.
• Bateria z czasem pracy do ok. 5 godzin — wystarczająca na pełny dzień ciągłego skanowania podczas festiwali plenerowych i wielodniowych produkcji.

Dla kogo

Polecamy RF Venue RF Explorer PRO szczególnie:

• Koordynatorom częstotliwości RF na festiwalach, którzy muszą szybko wyznaczyć dziesiątki czystych kanałów w nieznanym wcześniej obiekcie.
• Inżynierom systemów bezprzewodowych (IEM / Mic FOH) potrzebującym mobilnego narzędzia diagnostycznego bez konieczności wożenia laptopa na każdy event.
• Firmom rentalowym i nagłośnieniowym obsługującym różne obiekty, gdzie warunki radiowe zmieniają się każdego dnia i wymagają szybkiej rekonfiguracji systemów.
• Integratorom systemów AV instalującym konferencyjne systemy bezprzewodowe w biurowcach i teatrach, gdzie stabilność łącza decyduje o powodzeniu instalacji stałej.

Najczęściej zadawane pytania

Czy muszę podłączać ten analizator do komputera, aby wyliczyć wolne częstotliwości?

Nie. Urządzenie działa całkowicie samodzielnie — wbudowany procesor analizuje pasmo na żywo i wyszukuje piki zakłóceń bezpośrednio na dotykowym ekranie. Podłączenie do komputera jest opcjonalne i przydatne, gdy chcesz przesłać zaawansowany skan do programu Shure Wireless Workbench lub Sennheiser WSM.

Czy RF Explorer PRO współpracuje z Shure Wireless Workbench i Sennheiser WSM?

Tak. Wygenerowane pliki skanów w formacie CSV są kompatybilne i rozpoznawane przez oprogramowanie Shure WWB oraz Sennheiser WSM. Po wczytaniu pliku program automatycznie omija wykryte zakłócenia i oblicza czyste częstotliwości dla całej floty mikrofonów.

Czy za pomocą tego urządzenia mogę fizycznie namierzyć źródło zakłóceń na sali?

Tak. RF Explorer PRO ma tryb lokalizatora (RF Tracker). Z podłączoną anteną kierunkową chodzisz po sali, a sygnał na ekranie wzmacnia się, gdy zbliżasz się do źródła zakłóceń — uszkodzonego telebimu LED, taniego zasilacza impulsowego czy routera — pozwalając fizycznie wyeliminować problem.

W jakim zakresie częstotliwości pracuje wersja PRO od RF Venue?

Urządzenie skanuje pasmo od 15 MHz w górę. Bez dodatkowych licencji zakres bazowy wynosi do 3,3 GHz. Z dołączoną licencją 6GHz (w zestawie) zakres rozszerza się do 6,1 GHz, obejmując zarówno tradycyjne pasmo UHF (470–698 MHz), w którym pracuje większość mikrofonów bezprzewodowych, jak i pasma 2,4 GHz i 5 GHz dla systemów cyfrowych i sieci bezprzewodowych.

Czy urządzenie wymaga dokupienia dodatkowych licencji, aby działały wszystkie funkcje?

To zależy od tego, jakiego zakresu potrzebujesz. RF Explorer PRO ma cztery możliwe licencje rozszerzające producenta — RF Venue dołącza do zestawu dwie z nich bezterminowo: licencję 6GHz Range Extension (rozszerzającą zakres skanowania do 6,1 GHz) oraz licencję Frequency Coordination (odblokowującą obliczenia koordynacji częstotliwości). Jeśli potrzebujesz pełnego zakresu do 7,5 GHz, wymagana jest dodatkowa, czwarta licencja 7G, kupowana osobno i niedołączona w standardowym zestawie.

Specyfikacja techniczna

• Pasmo częstotliwości: 15 MHz – 3,3 GHz (bazowo, bez licencji); 15 MHz – 6,1 GHz (z dołączoną licencją 6G); 15 MHz – 7,5 GHz (z dodatkową, niedołączoną licencją 7G)
• Zakres dynamiczny: -110 dBm do +10 dBm (pomiar bezpośredni)
• Ekran: 8" IPS TFT, dotykowy, pojemnościowy
• Rozdzielczość ekranu: 1280 × 800 pikseli
• Funkcje pomiarowe: koordynacja częstotliwości, monitorowanie zakłóceń w czasie rzeczywistym, analiza intermodulacji
• Rejestracja danych: zapis, zapisywanie i odtwarzanie skanów widmowych, eksport do CSV
• Sterowanie zdalne: przez Ethernet (VNC) oraz adapter USB-Ethernet
• Analizator WLAN: 2,4 GHz / 5 GHz
• Funkcje dodatkowe: wbudowany przedwzmacniacz, elementy tłumiące, tester kabli RF
• Interfejsy: USB 3.0, USB-C, Micro HDMI
• Wyjście audio: mini-jack 3,5 mm
• Bateria: wbudowana litowo-jonowa, czas pracy do ok. 5 godzin
• Wymiary (szer. × wys. × gł.): 215 × 140 × 25 mm
• Waga: 570 g
• W zestawie: torba transportowa, antena przegubowa 400–900 MHz, antena przegubowa 900–6000 MHz, kabel USB-C z zasilaczem sieciowym, bezterminowa licencja 6GHz Range Extension, bezterminowa licencja Frequency Coordination
