RF Venue RF Spotlight

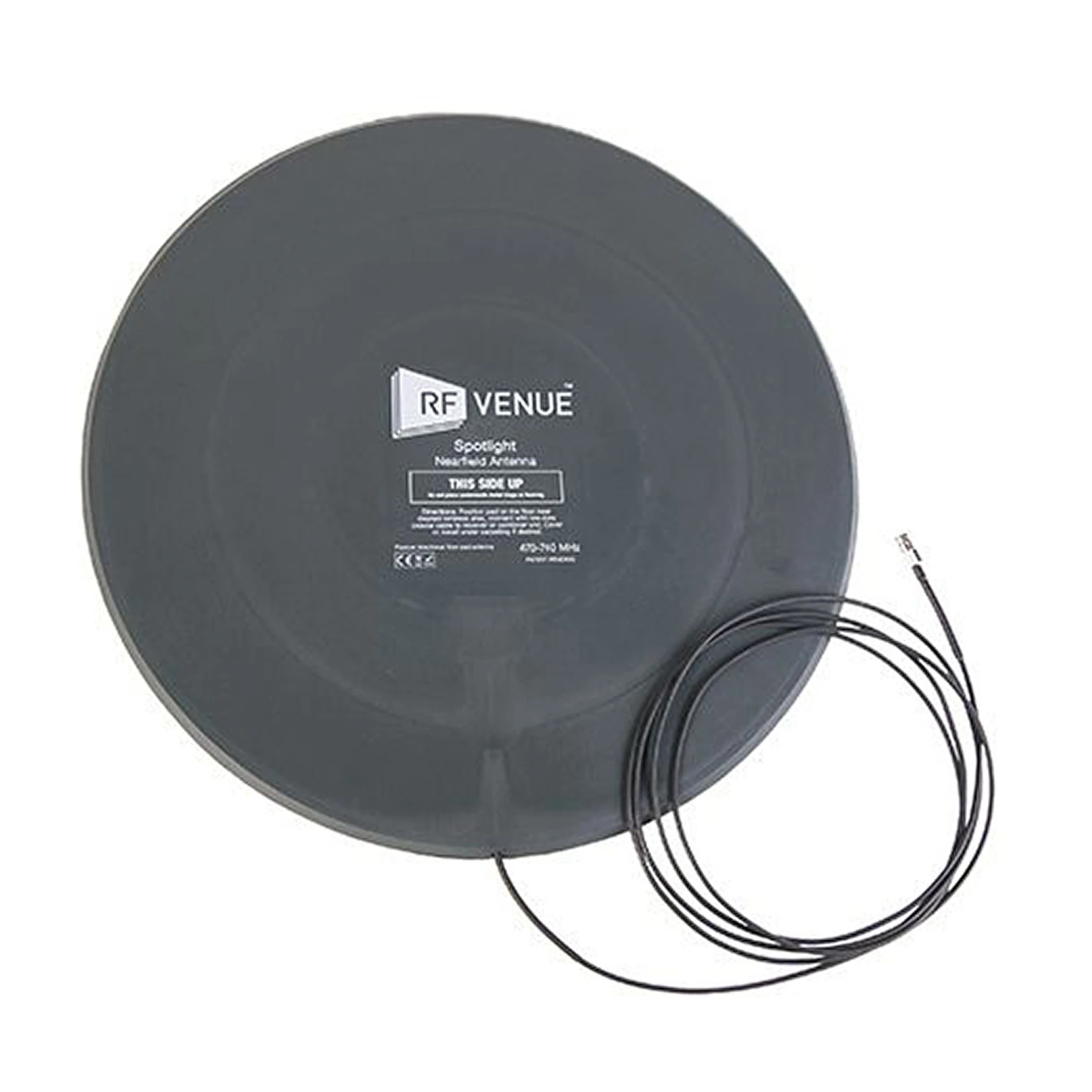

RF Venue RF Spotlight to ultra-płaska, podłogowa antena bliskiego zasięgu (nearfield), zaprojektowana do pracy w ekstremalnie zaszumionym środowisku radiowym. Eliptycznie spolaryzowany element zatopiony w 7-milimetrowym dysku PVC pozwala umieścić antenę na podłodze, pod sceną lub pod wykładziną, maksymalizując stosunek sygnału do szumu bez konieczności widocznego montażu.

Dlaczego warto

Tradycyjne anteny — kierunkowe płetwy czy dookólne dyski — zbierają sygnał mikrofonowy, ale przy okazji pochłaniają z otoczenia ogromne ilości zakłóceń: fale z pobliskich nadajników telewizji DVB-T2, sieci 5G/LTE czy mikrofonów innych firm pracujących w tym samym budynku. RF Spotlight odwraca tę filozofię — działa jako antena bliskiego pola, podnosząc znacząco stosunek sygnału do szumu dla nadajnika znajdującego się w bliskiej odległości, jednocześnie naturalnie ograniczając odbiór sygnałów zakłócających z dalszych źródeł.

Realny zasięg zależy od mocy nadawania podłączonego mikrofonu. Przy typowej mocy 10 mW antena daje zasięg o promieniu około 15–18 metrów (średnica do 30 metrów) w zaszumionym środowisku radiowym — wystarczający na pokrycie sceny, podestu prelegenckiego lub całej sali konferencyjnej, nie tylko bezpośredniego otoczenia samej maty. Przy wyższej mocy nadawania (30 mW) zasięg rozciąga się na kilkadziesiąt metrów. Jeśli wykonawca opuści zasięg pokrycia Spotlighta, sygnał odbiornika zwykle "przeskakuje" na drugą antenę systemu Diversity (klasyczny dipol), co zapewnia ciągłość pracy nawet przy nieprzewidzianym ruchu na scenie.

Konstrukcyjnie to majstersztyk wytrzymałości — antena ma grubość zaledwie 7 mm, jest odporna na deptanie, przejazdy ciężkimi skrzyniami transportowymi i typowe warunki pracy estradowej. Materiały takie jak tekstylia, dywany, wykładziny czy suche drewno są dla fal UHF przezroczyste, więc antenę można całkowicie schować pod scenografią bez utraty skuteczności — jedynym zakazem jest przykrywanie jej metalem lub żelbetem.

Kluczowe cechy

• Ultra-płaski profil 7 mm — montaż na podłodze, pod sceną, wykładziną lub dywanem bez widocznego sprzętu technicznego.
• Eliptycznie spolaryzowany element antenowy — wzorzec promieniowania typu floor-omni, zoptymalizowany pod bliską odległość od nadajnika.
• Zasięg promienia ok. 15–18 m przy 10 mW, większy przy wyższej mocy nadawania — pokrycie typowej sceny lub sali konferencyjnej z naturalnym ograniczeniem odbioru zakłóceń z bardziej odległych źródeł.
• Konstrukcja w pełni pasywna — brak elektroniki aktywnej, zero ryzyka generowania szumu intermodulacyjnego czy przesterowania.
• Wzmocniony kabel BNC o długości 3 m, wytrzymałość na rozciąganie 50 lb — odporność na przypadkowe szarpnięcia i naprężenia podczas montażu i demontażu.
• Kompatybilność z systemami dystrybucji RF Venue — DISTRO4, DISTRO9 HDR, 4 ZONE oraz filtrami pasmowymi RF Venue.
• Profilowana, odporna na deptanie konstrukcja — wytrzymuje obciążenie ruchem pieszym, ciężkimi skrzyniami transportowymi i kontakt z wodą.
• Kolor stage gray (18%) — neutralny, dyskretny odcień minimalizujący widoczność na scenie nawet bez przykrycia.

Dla kogo

Polecamy RF Venue RF Spotlight szczególnie:

• Koordynatorom RF i inżynierom obsługującym wielkie centra kongresowe, targi międzynarodowe i gale telewizyjne, gdzie w sąsiednich salach pracuje dziesiątki innych systemów bezprzewodowych.
• Hotelom z salami konferencyjnymi typu breakout, gdzie wiele systemów bezprzewodowych musi działać niezależnie w bliskich, sąsiadujących pomieszczeniach.
• Kościołom i obiektom sakralnym z ograniczonym pasmem dostępnych częstotliwości, gdzie izolacja sygnału ma kluczowe znaczenie.
• Realizatorom produkcji teatralnych i telewizyjnych na świeżym powietrzu, gdzie antena musi pozostać całkowicie niewidoczna w kadrze kamery, schowana pod scenografią.

Najczęściej zadawane pytania

Czy muszę kupić dwie sztuki RF Spotlight, aby mieć system True Diversity?

Najczęściej stosuje się konfigurację hybrydową: jedna mata RF Spotlight jako Antena A (zapewniająca czysty sygnał bliskiego pola), a klasyczna antena kierunkowa, jak Diversity Fin, jako Antena B w innym miejscu sali. Dla maksymalnej separacji strefowej w obu kanałach można też ułożyć dwie maty Spotlight w niedalekiej odległości od siebie, choć to rzadziej stosowane rozwiązanie.

Czy wykonawca może zejść z tej maty w trakcie występu?

Tak, w granicach rozsądku. Mata zapewnia dobry zasięg w promieniu kilkunastu metrów od swojej powierzchni przy typowej mocy nadawania — to obszar wykraczający daleko poza samą scenę czy podest. Jeśli prelegent porusza się w obrębie tego zasięgu, sygnał pozostaje czysty. Przy dalszym, swobodnym ruchu po dużej przestrzeni (np. wejście w głąb publiczności) odbiornik zwykle przełącza się na drugą antenę systemu Diversity, jeśli jest taka skonfigurowana.

Czy antena schowana pod grubym dywanem lub drewnianym podestem będzie działać?

Tak. Tekstylia, dywany, wykładziny, tworzywa sztuczne i suche drewno są dla fal UHF przezroczyste. Antenę można całkowicie zamaskować pod sceną lub dywanem, dając reżyserom telewizyjnym czysty kadr bez widocznego sprzętu technicznego. Jedynym zakazem jest przykrywanie jej metalem lub żelbetem, które blokują sygnał radiowy.

Czy ta antena potrzebuje zasilania z baterii lub sieci?

Nie. RF Spotlight to urządzenie w pełni pasywne, bez elektroniki aktywnej. Nie generuje szumu własnego i nie da się go przesterować.

Czy ta antena współpracuje z systemami marek Shure, Sennheiser i Audio-Technica?

Tak, z każdym systemem UHF o impedancji 50 Ω. Antena operuje na fizyce fali radiowej, więc marka mikrofonu i rodzaj transmisji nie mają znaczenia.

Specyfikacja techniczna

• Typ: pasywna antena podłogowa bliskiego zasięgu (nearfield), wzorzec floor-omni
• Zakres częstotliwości: 470–698 MHz
• Bandwidth: 228 MHz
• Średni return loss: -7,04 dB
• Impedancja: 50 Ω
• Polaryzacja: eliptyczna
• Zysk: -1 dB (konstrukcja zbliżeniowa o ujemnym zysku, celowo ograniczająca odbiór sygnałów z dużej odległości)
• Typowy zasięg przy 10 mW: promień ok. 15–18 m (do kilkudziesięciu metrów przy wyższej mocy nadawania)
• Złącze: BNC żeńskie, kabel 3 m o wytrzymałości na rozciąganie 50 lb
• Materiał: PVC, grubość 7 mm
• Miejsce montażu: podłoga
• Zakres temperatury pracy: -10°C do 40°C
• Wymiary (szer. × wys. × gł.): 483 × 7 × 483 mm
• Waga: 1,4 kg
• Kolor: szary (stage gray, 18%)
