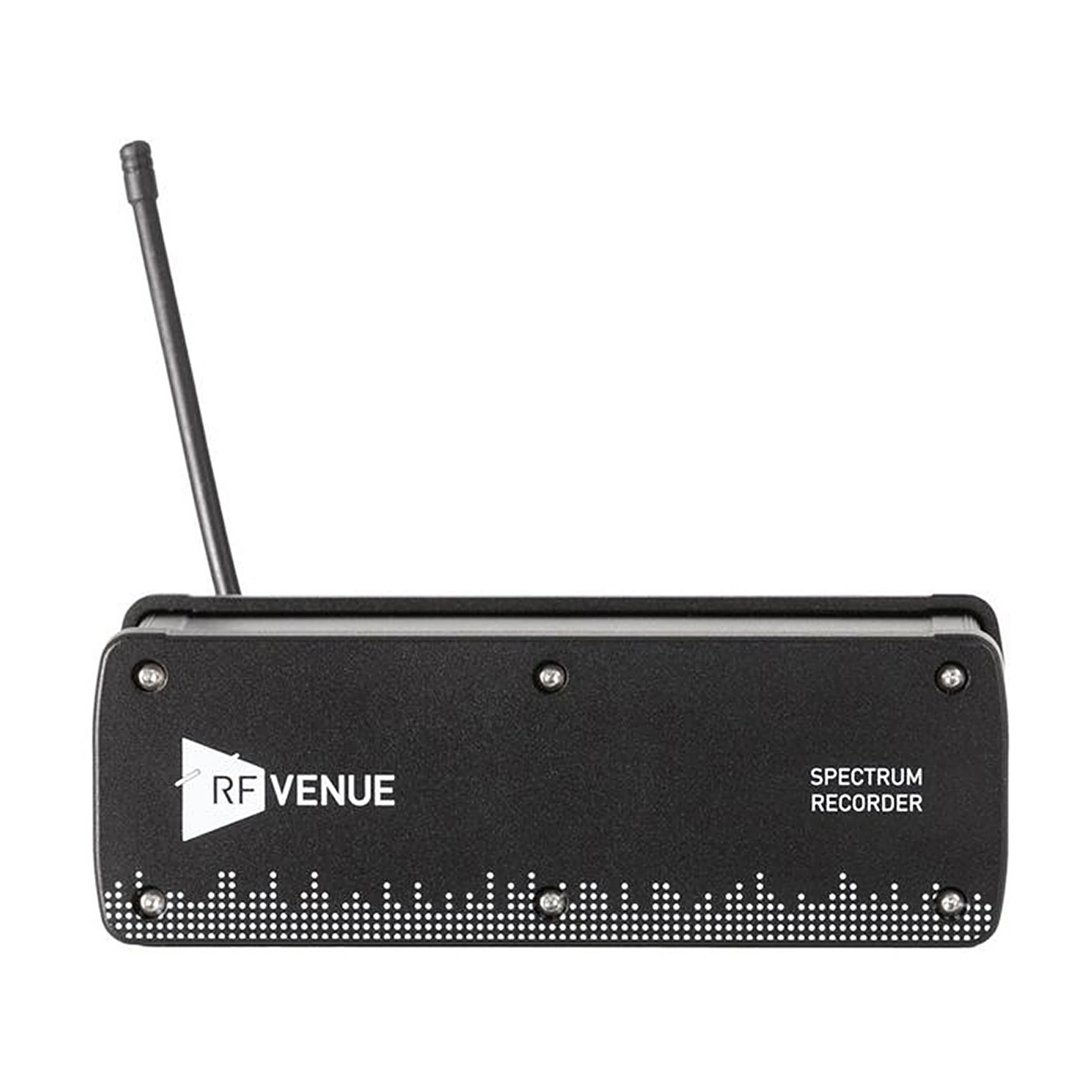

RF Venue Spectrum Recorder

RF Venue Spectrum Recorder to autonomiczne urządzenie do długoterminowego rejestrowania aktywności pasma radiowego UHF, zapisujące dane w formacie CSV gotowym do wgrania w Shure Wireless Workbench, Sennheiser WSM lub darmowym narzędziu RF Venue Wireless System Builder. Działa bez ekranu, bez przycisków i bez konieczności podłączenia komputera — zostawiasz je w obiekcie, a ono rejestruje pasmo godzinami, dniami lub tygodniami.

Dlaczego warto

Każdy inżynier RF znał ten scenariusz: skan pasma w południe jest czysty, a wieczorem, w trakcie wydarzenia, pojawiają się dropouty i szumy, które po godzinie znikają bez śladu. Diagnozowanie takich cyklicznych zakłóceń tradycyjnymi metodami jest loterią — trzeba akurat trzymać analizator w ręku w momencie, gdy problem się ujawnia. Spectrum Recorder rozwiązuje to systemowo: rejestruje pełną aktywność pasma 400–700 MHz nieprzerwanie, tworząc nową sesję danych co 24 godziny, ze skanowaniem co 20 sekund.

Workflow jest maksymalnie prosty. Podłączasz urządzenie do zasilania i do anteny — albo bezpośrednio do swojego systemu antenowego mikrofonów, albo przy użyciu dołączonej anteny typu whip do szybkiego audytu pomieszczenia przed instalacją (site survey). Urządzenie od razu zaczyna skanować i zapisywać dane na wewnętrznym dysku. Odbiór danych odbywa się przez podłączenie pamięci USB do portu USB-C, albo zdalnie przez sieć lokalną — bez konieczności fizycznego demontażu urządzenia z miejsca instalacji.

Po zakończeniu okresu obserwacji pliki CSV importujesz natywnie do Shure Wireless Workbench, Sennheiser WSM, Audio-Technica Wireless Manager lub darmowego, webowego narzędzia RF Venue Wireless System Builder. Na osi czasu widzisz dokładną aktywność lokalnego eteru — kiedy pobliska wieża transmisyjna generuje szum, kiedy włącza się oświetlenie LED zakłócające pasmo, albo w jakich godzinach najsilniej działają nadajniki DVB-T2. To konkretny, mierzalny argument w rozmowach z administracją budynku przy planowaniu stałej instalacji.

Zasilanie jest elastyczne: standardowo przez port USB-C (5V), opcjonalnie przez Power over Ethernet dla łatwego wdrożenia w wielu pomieszczeniach jednym kablem sieciowym, albo z typowego powerbanku do telefonu — bateria 10 000 mAh wystarcza na kilka dni nieprzerwanej pracy, co czyni urządzenie użytecznym nawet w miejscach bez dostępu do gniazdka.

Kluczowe cechy

• Ciągłe skanowanie pasma 400–700 MHz — rozdzielczość 25 kHz, skanowanie co 20 sekund, nowa sesja danych co 24 godziny.
• Zapis CSV na wewnętrznym dysku — do 99 sesji nagrywania przechowywanych jednocześnie; pojedynczy plik ok. 165 kB, zawierający częstotliwość i amplitudę w dBm.
• Odbiór danych przez USB lub sieć lokalną — pobranie plików pamięcią USB podłączoną do portu USB-C, albo zdalnie przez Ethernet bez fizycznego dostępu do urządzenia.
• Natywna kompatybilność z oprogramowaniem branżowym — pliki CSV importowane bezpośrednio do Shure Wireless Workbench, Sennheiser WSM, Audio-Technica Wireless Manager lub darmowego RF Venue Wireless System Builder.
• Dołączona antena typu whip — samodzielna praca jako urządzenie do site survey przed instalacją systemu, bez konieczności podłączania do istniejącej infrastruktury antenowej.
• Zasilanie PoE lub USB-C — wdrożenie przez jeden kabel sieciowy w wielu pomieszczeniach jednocześnie, lub elastyczne zasilanie z portu USB.
• Zasilanie bateryjne (powerbank) — typowy powerbank 10 000 mAh zasila urządzenie przez kilka dni, umożliwiając pracę w miejscach bez dostępu do prądu.
• Bez subskrypcji i instalacji oprogramowania — urządzenie nie łączy się z żadnymi zewnętrznymi usługami; adres MAC pozwala administratorom IT przypisać stały adres IP, jeśli potrzebne.

Dla kogo

Polecamy RF Venue Spectrum Recorder szczególnie:

• Inżynierom systemów bezprzewodowych i koordynatorom RF obsługującym duże festiwale i trasy koncertowe, gdzie cykliczne zakłócenia trzeba udokumentować przed eventem.
• Integratorom systemów AV realizującym audyty przedinstalacyjne w trudnych środowiskach miejskich, gdzie aktywność pasma radiowego zmienia się w zależności od godziny.
• Szefom technicznym w teatrach, telewizjach i dużych obiektach sakralnych chcącym stale monitorować i archiwizować stan pasma radiowego w swoim obiekcie.
• Administratorom budynków wielofunkcyjnych potrzebującym obiektywnego dowodu na zmienność lokalnego eteru w rozmowach z najemcami lub zarządem.

Najczęściej zadawane pytania

Czy to urządzenie potrafi samodzielnie przestroić moje mikrofony w locie, gdy wykryje zakłócenia?

Nie. Spectrum Recorder to urządzenie wyłącznie diagnostyczne — nie zarządza odbiornikami, lecz rejestruje historię zachowania pasma. Zebrane dane służą do zaprogramowania bezpiecznej siatki częstotliwości w programie koordynacyjnym, eliminując ryzyko trafienia na cykliczne zakłócenia w przyszłości.

Czy pliki zapisane przez urządzenie można wgrać bezpośrednio do Shure Wireless Workbench?

Tak. Pliki CSV są formatowane tak, by Shure Wireless Workbench, Sennheiser WSM, Audio-Technica Wireless Manager oraz darmowe narzędzie RF Venue Wireless System Builder importowały je natywnie jako gotowy skan widma, do kalkulacji wolnych od intermodulacji kanałów.

Jak długo urządzenie może rejestrować dane i ile sesji przechowuje jednocześnie?

Urządzenie tworzy nową sesję nagrywania co 24 godziny, skanując pasmo co 20 sekund. Magazynuje do 99 sesji nagrywania na wewnętrznym dysku, co odpowiada w praktyce kilku miesiącom ciągłej pracy, zanim najstarsze dane zaczną być nadpisywane.

Czy mogę podłączyć Spectrum Recorder na stałe do mojego dystrybutora antenowego w racku?

Tak, to znakomita praktyka instalacyjna. Wpinasz urządzenie do wolnego portu wyjściowego w dystrybutorze, na przykład portu kaskadowego w DISTRO4 czy wolnego kanału w DISTRO9 HDR. Rejestrator analizuje wtedy dokładnie ten sygnał radiowy, który dociera z anten głównych do Twoich odbiorników mikrofonowych.

Czy do działania tego rejestratora potrzebny jest internet lub sieć LAN?

Nie. Urządzenie jest w pełni autonomiczne i do zapisu danych wymaga jedynie zasilania oraz anteny (dołączonej lub podłączonej do istniejącego systemu). Sieć LAN jest opcjonalna i służy wyłącznie do zdalnego odbioru zapisanych plików lub zasilania przez PoE, nie jest wymagana do samego nagrywania.

Specyfikacja techniczna

• Typ: autonomiczny rejestrator widma radiowego UHF
• Zakres częstotliwości: 400–700 MHz
• Rozdzielczość skanowania: 25 kHz
• Interwał skanowania: co 20 sekund
• Czas trwania sesji: nowa sesja co 24 godziny
• Pojemność danych: do 99 sesji nagrywania
• Rozmiar pliku CSV: ok. 165 kB
• Zawartość danych: częstotliwość (MHz) i amplituda (dBm)
• Impedancja: 50 Ω
• Zakres dynamiki: -130 do +10 dBm
• Średni poziom szumów: -120 dBm
• Złącze antenowe: BNC, 50 Ω
• Antena w zestawie: typ whip (do samodzielnej pracy bez systemu antenowego)
• Odbiór danych: pamięć USB (port USB-C) lub sieć lokalna (Ethernet)
• Zasilanie: USB-C 5V 1A lub Power over Ethernet (PoE)
• Zasilanie bateryjne: kompatybilne z powerbankami (10 000 mAh = kilka dni pracy)
• Oprogramowanie: brak instalacji, brak subskrypcji; kompatybilność natywna z Shure Wireless Workbench, Sennheiser WSM, Audio-Technica Wireless Manager, RF Venue Wireless System Builder
• Wymiary (szer. × wys. × gł.): 178 × 61 × 87 mm
• Waga: 760 g
