DBX 234xs

Opis

DBX 234XS zwrotnica aktywna do zastosowań profesjonalnych, wykorzystuje precyzyjne filtry do wydzielenia sygnału audio i kierowania konkretnych częstotliwości do głośników w kolumnach. Odseparowanie wybranego pasma pozwala wzmacniaczom/k.mocy na wykorzystanie pełnej mocy wynikiem czego jest dynamiczne, czyste brzmienie.

Dane techniczne

Wejścia

• Gniazda XLR
• Impedancja: symetryczne >50k ohm, niesymetryczne >25k ohm
• Maks poziom wejscia: >+21dBu symetryczne/niesymetryczne

Wyjścia

• Gniazda XLR
• Type: Electronically-balanaced/unbalanced, RF filtered
• Impedancja: symetryczne 60 ohm, niesymetryczne 300 ohm
• Maks poziom wyjscia: >+20dBu symetryczne/niesymetryczne 600 ohms

Częstotliwości crosowania

• Stereo Mode: Low/High 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting)
• Low/Mid 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting)
• Mid/High: 450Hz to 9.6kHz (x10 setting)
• Mono Mode: Low/Low-Mid 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting)
• Low-Mid/High-Mid 450 Hz to 9.6 kHz
• High-Mid/High 450 Hz to 9.6 kHz
• Filter type: Linkwitz-Riley, 24 dB/octave, state-variable

Przełączniki

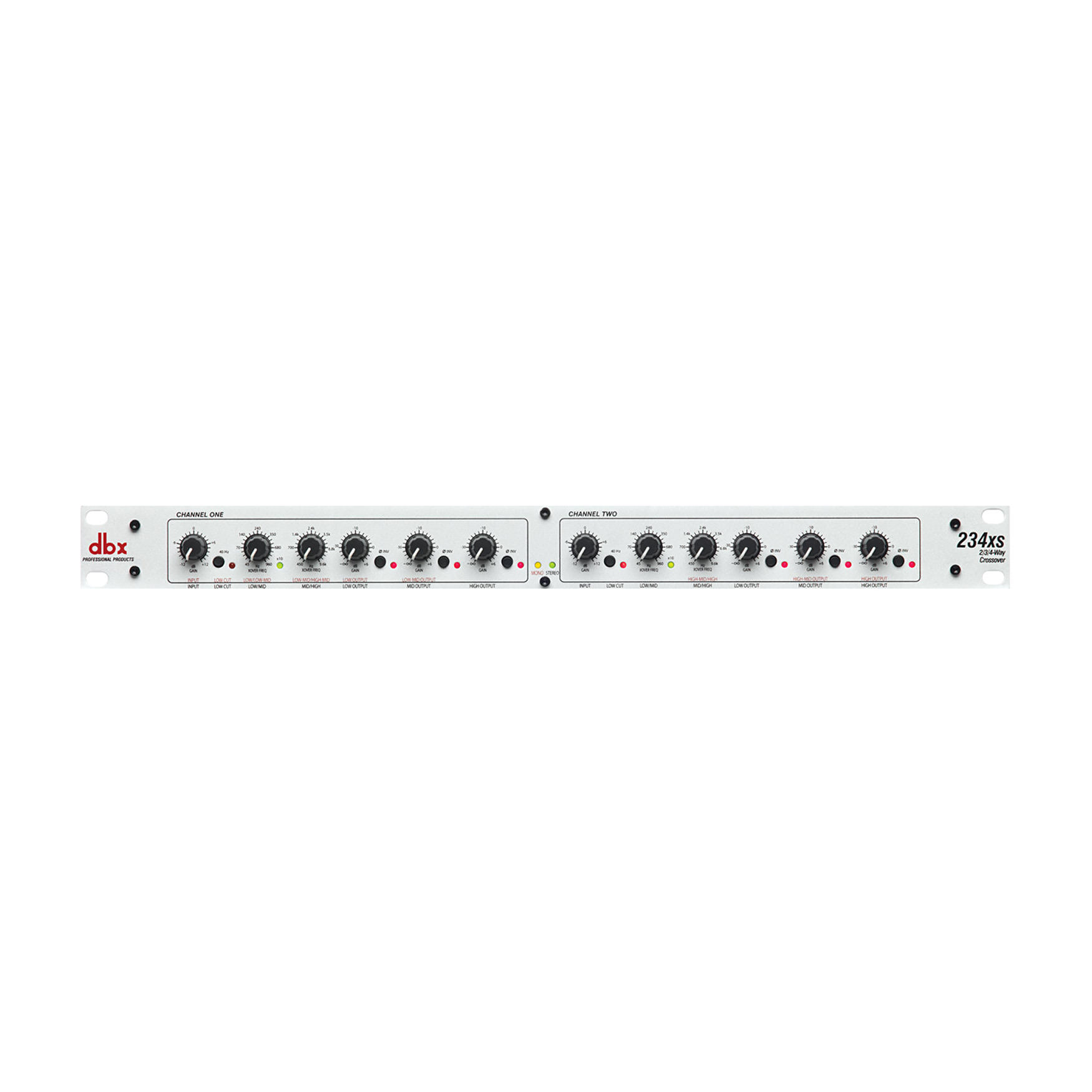

• Panel przedni(Low Cut): Activates 40Hz Butterworth, 12 dB/octave high-pass filter, 1 przełącznik na kanał
• Phase Invert: odwrócenie fazy na wyjsciu

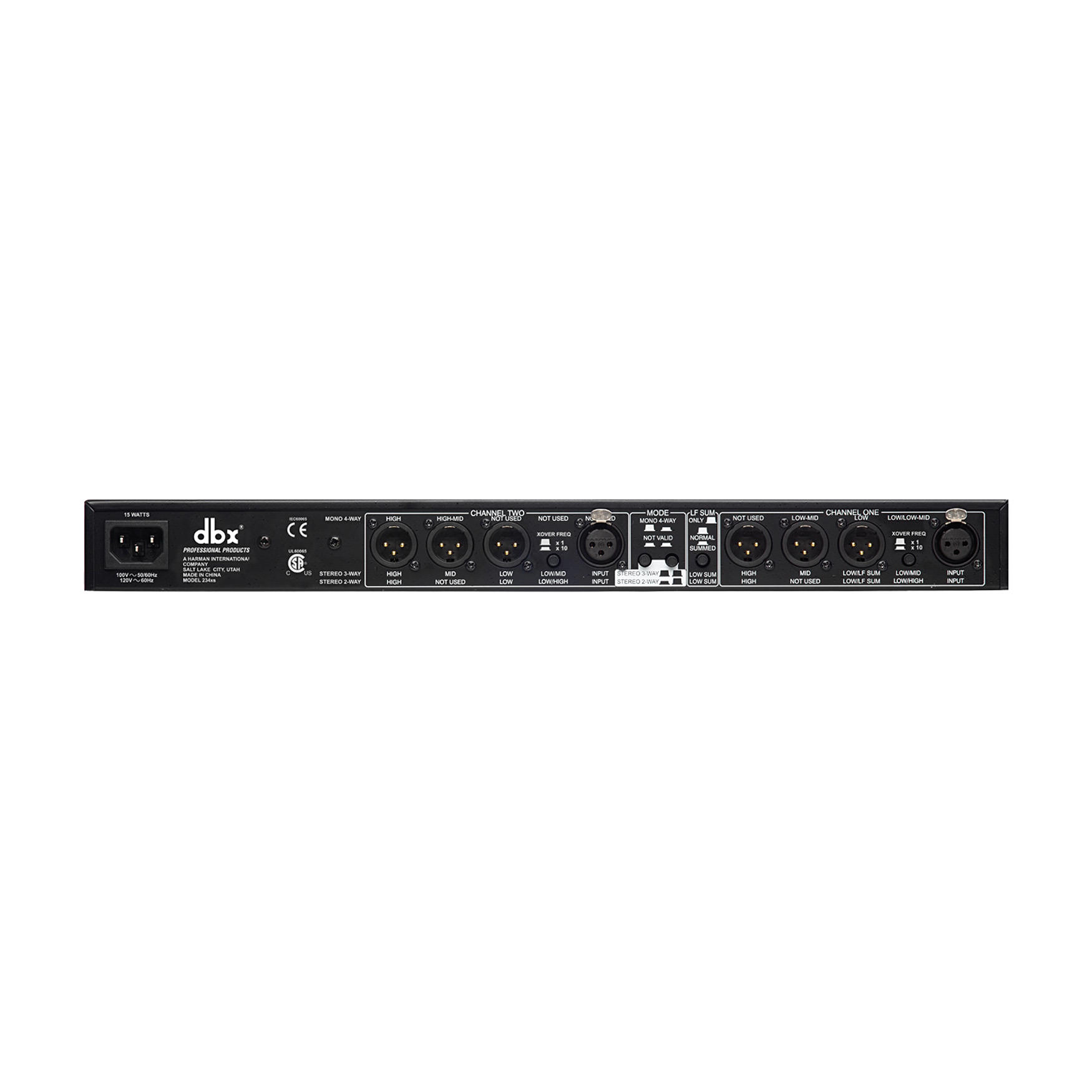

• Panel tylny: x10: Multiplies crossover frequency range by 10, one switch per channel
• Tryby pracy: Selects stereo/mono and 2/3/4-way operation
• LF sum: Selects normal (stereo) or mono-summed low frequency operation

Wskaźniki

• Stereo Operation: Green LED
• Mono Operation: Yellow LED
• Low Cut: Red LED per channel
• x10 Green LED per channel
• Phase Invert: Red LED per output (3 per channel)

Parametry techniczne

• Pasmo: 20Hz to 20kHz, +0/-0.5dB
• Frequency Response: < 3 Hz to > 90 kHz, +0/-3 dB
• Zakres dynamiki: > 106 dB, unweighted, any output
• S/N: Ref: +4 dBu, 22 kHz measurement bandwidth
• THD + Noise: < 0.004% at +4 dBu, 1 kHz
• < 0.04% at +20 dBu, 1 kHz
• Przesłuchy międzykanałowe: < -80 dB, 20Hz to 20 kHz
• Common Mode Rejection: Ref: +4dBu, 22kHz measurement bandwidth
• Stereo Mode
• >94dB (Low Output)
• >93dB (Mid Output)
• >90dB (High Output)
• Mono Mode:
•  >94dB (Low Output)
• >94dB (Low/Mid Output)
• >92dB (High/Mid Output)
• >88db (High Output)

• Zasilanie 100-120 VAC 50/60Hz; 120 VAC 60Hz 230 VAC 50/60Hz
• Pobór prądu: 15W
• Wymiary: 4.5cm x 17.5cm x 48.26cm
• Waga 1.8 kg
