Tascam Sonicview 16
Tascam Sonicview 16
Interaktywna cyfrowa konsoleta mikserska
Nowy sposób miksowania
Zaskakująco intuicyjne i proste
Tascam ma długą historię wysokiej jakości produktów do nagrywania i cyfrowych mikserów, której kulminacją był legendarny ośmiościeżkowy modułowy rejestrator wielośladowy Tascam DA-88 i cyfrowy mikser Tascam DM-4800, kombinacja robocza, która kiedyś wyznaczyła nowy standard. Z Sonicview, Tascam stworzył całkowicie nową linię cyfrowych konsolet mikserskich, które zawierają najnowszą technologię i ułatwiają podgląd i kontrolę wszystkich parametrów, które chcesz, kiedy chcesz, z w pełni konfigurowalnymi ekranami dotykowymi i przyciskami definiowanymi przez użytkownika, zmotoryzowanymi faderami i intuicyjnym oprogramowaniem sterującym.
Konsolety nagraniowe Sonicview pięknie integrują się z resztą systemu, dzięki wbudowanej sieci Dante, wielokanałowemu interfejsowi audio USB 32-bit/96-kHz oraz dużej ilości wejść i wyjść. Bezkompromisowa jakość dźwięku i 54-bitowy zmiennoprzecinkowy silnik miksujący FPGA łączy się z obszernym przetwarzaniem sygnału, gniazdem rozszerzeń dla dodatkowych połączeń i bezprzewodowym zdalnym sterowaniem, dzięki czemu miksery Sonicview są wyborem nowej generacji dla studiów nagrań, zdalnych nagrań, tras koncertowych, instalacji i transmisji.
Wybierz swój model
Dostępne są dwa modele Sonicview, które różnią się wielkością ramki oraz ilością fizycznych wejść, przedwzmacniaczy mikrofonowych, faderów i ekranów dotykowych. Tascam Sonicview 16 oferuje 16 fizycznych kanałów wejściowych z motorycznymi faderami i najwyższej klasy przedwzmacniaczami mikrofonowymi HDIA klasy 1 firmy Tascam, podczas gdy Tascam Sonicview 24 zapewnia 24.
Wewnętrznie architektura obu modeli jest taka sama: 44 kanały wejściowe (40 kanałów mono i 2 kanały stereo), 22 elastyczne szyny wyjściowe, główna szyna L/R oraz wewnętrzny rejestrator dźwięku stereo SD/USB.
Sonicview 16

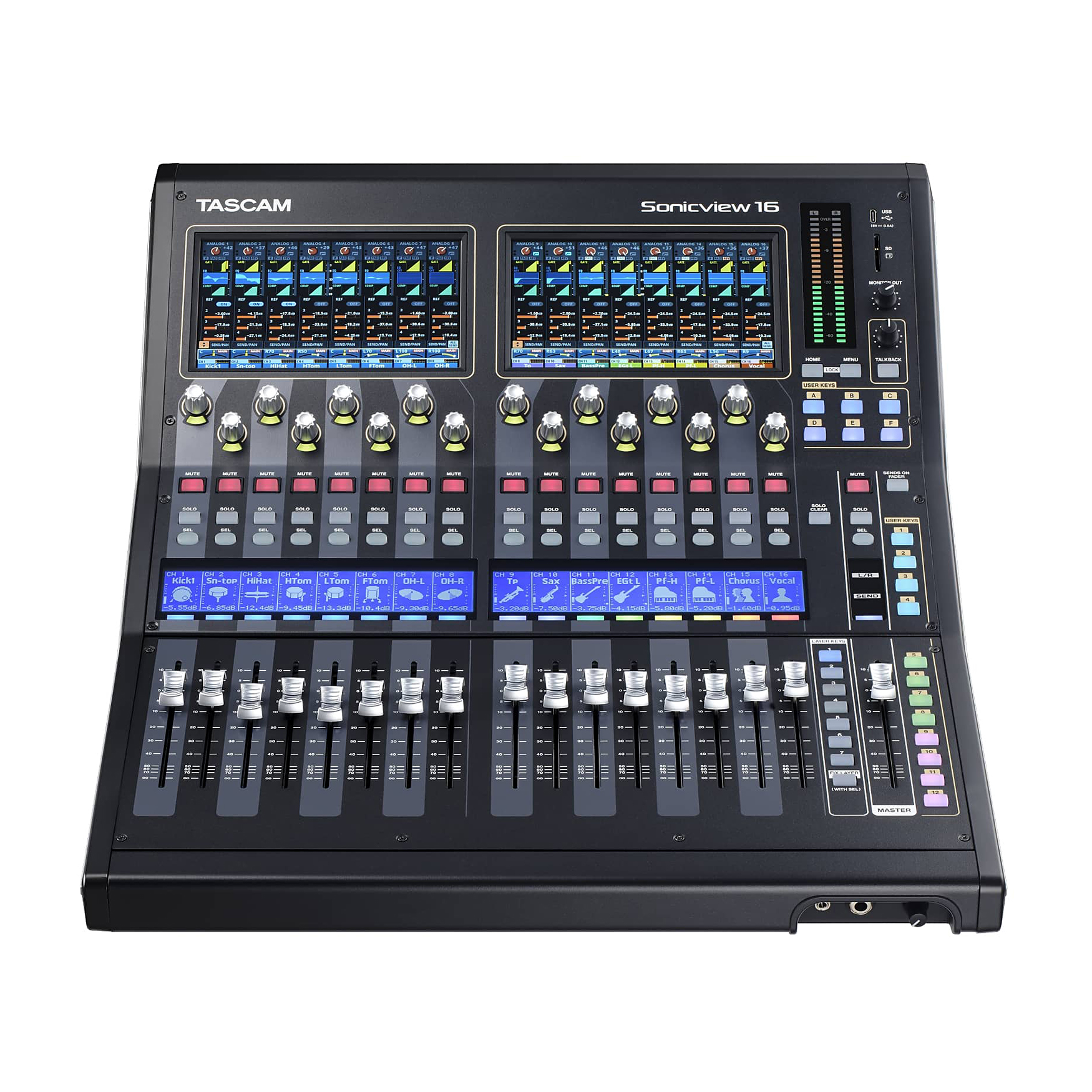

Intuicyjna obsługa w zasięgu ręki
Tascam Sonicview 16 oferuje zmotoryzowane fadery kanałów w dwóch bankach po osiem, plus zmotoryzowany fader dla głównej szyny stereo. Nad każdym bankiem faderów kanałowych znajduje się kolorowy panel dotykowy, który pozwala na przeglądanie całych kanałów miksera, lub zejście do szczegółów, kontrolując każdy parametr palcem.
Zapisz ustawienia faderów i natychmiast przywołaj je później, aby kontynuować od miejsca, w którym skończyłeś. Sprawdź poziomy w miksie lub submiksie i dostosuj je podczas miksowania za pomocą fizycznych faderów lub ekranu dotykowego. Twoje zmiany będą natychmiast aktualizowane w obu miejscach.
Świetny widok (VIEW)
Prawdziwie nowoczesna generacja w interfejsach użytkownika mikserów do nagrywania i obsługi na żywo, potężny intuicyjny system Tascam Visual Interactive Ergonomic Workflow (VIEW) pozwala szybko i łatwo skonfigurować ekrany dotykowe Sonicview. Dzięki interfejsowi użytkownika VIEW, istnieją trzy różne sposoby przeglądania ustawień. Każdy ekran dotykowy może być skonfigurowany niezależnie, dzięki czemu można monitorować i kontrolować dowolną kombinację ustawień, na dowolnych ekranach i w dowolnym czasie. Na przykład, możesz monitorować poziomy dla ośmiu kanałów wokalnych na ekranie 1, podczas gdy dostrajasz parametryczny EQ na submiksie perkusyjnym lub masz oko na poziom szyny wyjściowej i krzywą kompresji na ekranie 2.
Widok Channel Strip’a
Monitoruj i kontroluj osiem sąsiednich kanałów i wyświetlaj je jako wirtualne paski kanałów jak na analogowym mikserze.
Widok modułu
Monitorowanie i kontrola dwóch dowolnych zestawów parametrów jednocześnie dla jednego kanału.
Widok indywidualny
Monitorowanie i sterowanie niestandardowym wyborem funkcji dla dowolnego kanału lub grupy kanałów.
Wysoka jakość dźwięku Tascam Sonicview 16
Dzięki 54-bitowemu zmiennoprzecinkowemu silnikowi mieszającemu FPGA, Tascam Sonicview 16 zapewnia najlepszą wydajność audio w swojej klasie z ciągłym, wysokiej rozdzielczości próbkowaniem 32-bit/96-kHz i 32-bitowymi przetwornikami analogowo-cyfrowymi.
Przetwarzanie zmiennoprzecinkowe w silniku miksującym umożliwia elastyczną zmianę poziomów bez utraty rozdzielczości, zapewniając jednocześnie ultra niską latencję, nawet w połączeniach analogowo-analogowych. Rezultatem jest bezkompromisowa wydajność, w tym w sieciach Dante i systemach monitoringu liniowego, dla nieskazitelnego śledzenia, miksowania i odtwarzania.
System-on-chip (SoC) zapewnia najwyższą wydajność dźwięku.
Kanały wejściowe
Tascam Sonicview 16 oferuje szereg wszechstronnych wejść do nagrywania i miksowania. 8 kanałów z wejściami XLR mic/line oraz 8 kanałów z wejściami XLR mic i zbalansowanymi wejściami liniowymi 6,3-mm TRS zapewniają maksymalną elastyczność.
Otrzymujesz również punkty insertowe TRS na dwóch kanałach, dwie pary stereofonicznych wejść RCA aux oraz wejście XLR dla mikrofonu talkback.
Kontrola i processing kanałów
W Tascam Sonicview 16 jest o wiele więcej opcji niż się wydaje. Wewnątrz, te konsolety nagraniowe mają 40 kanałów mono i dwa kanały stereo, dzięki czemu można wprowadzić ścieżki podkładu, aby mały zespół wokalny brzmiał potężnie. Możesz również zmieścić dodatkowe fizyczne wejścia audio poprzez gniazda rozszerzeń dla większych zespołów, zarządzać źródłami z każdej części obiektu poprzez sieć Dante i miksować dziesiątki ścieżek z DAW.
Osiem DCA umożliwia łatwe sterowanie grupami kanałów. Programowalne klawisze warstw wybierają, która niestandardowa kombinacja kanałów i szyn wyjściowych jest kontrolowana przez zmotoryzowane fadery. Rozpocznij pracę nad miksem, zapisz ustawienia faderów i kontynuuj miksowanie później – dzięki motorycznym faderom powrócisz do stanu, w którym skończyłeś.
Każdy kanał wejściowy może korzystać z dowolnej lub wszystkich 11 funkcji przetwarzania, które można niezależnie ustawić:
- Delay (Input/Pre-fader)
- Phase
- Digital Trim
- High-Pass Filter
- Gate/Expander/De-esser
- 4-pasmowy korektor parametryczny
- Compressor/Ducker
- Solo
- Mix 1-22 Send/Pan (Pre/Post)
- FX 1-4 Send/Pan (Pre/Post)
- Fader/Pan/Mute to L/R
Ekran przeglądania kanału 1
Ekran EQ dla kanału 24
Ekran kompresora dla kanału 1
Dźwięk najwyższej klasy dzięki przedwzmacniaczom mikrofonowym Class 1 HDIA
Każde wejście mikrofonowe zasila przedwzmacniacz Tascam Class 1 HDIA (High Definition Instrumentation Architecture) – najlepszy przedwzmacniacz mikrofonowy jaki kiedykolwiek firma Tascam wyprodukowała. Dzięki zastosowaniu wzmacniacza instrumentalnego o wyjątkowo dobrej charakterystyce szumowej w pierwszym stopniu, te przedwzmacniacze mikrofonowe wykazują doskonały równoważny szum wejściowy (EIN), stosunek sygnału do szumu, stosunek zniekształceń i pasmo przenoszenia. Przedwzmacniacze mikrofonowe ultra-definition zastosowane w Sonicview wychwycą i zarejestrują najdrobniejsze niuanse od kalafonii na smyczku skrzypiec do subtelnych zmian dynamicznych głosu lub saksofonu.
Wejścia mikrofonowe mogą obsługiwać poziomy sygnału do +32 dBu, zapewniając mnóstwo headroomu dla nagłych wzrostów poziomu.
Połączenie przedwzmacniaczy Class 1 HDIA, 32-bitowych/96-kHz przetworników ADC i 54-bitowego silnika miksującego FPGA jest imponujące, ale Tascam nie poprzestał na tym: Przeprowadzono rozległe wewnętrzne i zewnętrzne oceny, aby dostroić konsole Tascam Sonicview 16 do optymalnej wydajności. Rezultatem jest najlepszy w swojej klasie dźwięk, który nigdy nie zawiedzie podczas miksowania i nagrywania zarówno na żywo, jak i w studio.
Wbudowany interfejs audio USB i nagrywanie w stereo
Wbudowany interfejs audio USB 32-in/32-out sprawia, że Tascam Sonicview 16 jest pierwszorzędnym interfejsem dla studiów nagraniowych i broadcastowych, a także do przechwytywania wydarzeń na żywo. Nagrywaj wybrane wyjścia bezpośrednie kanałów, szyny elastyczne i szynę główną L/R do ulubionego DAW przy częstotliwości do 96 kHz z tą samą 32-bitową precyzją stosowaną w całej konsolecie.
Możesz jednocześnie przechwycić główny miks bezpośrednio do wbudowanego stereofonicznego rejestratora na kratę SD – przydatne, gdy zespół chce posłuchać swojego występu w hotelu lub w autokarze. Port na górnym panelu pozwala również na nagrywanie w stereo do pamięci USB.

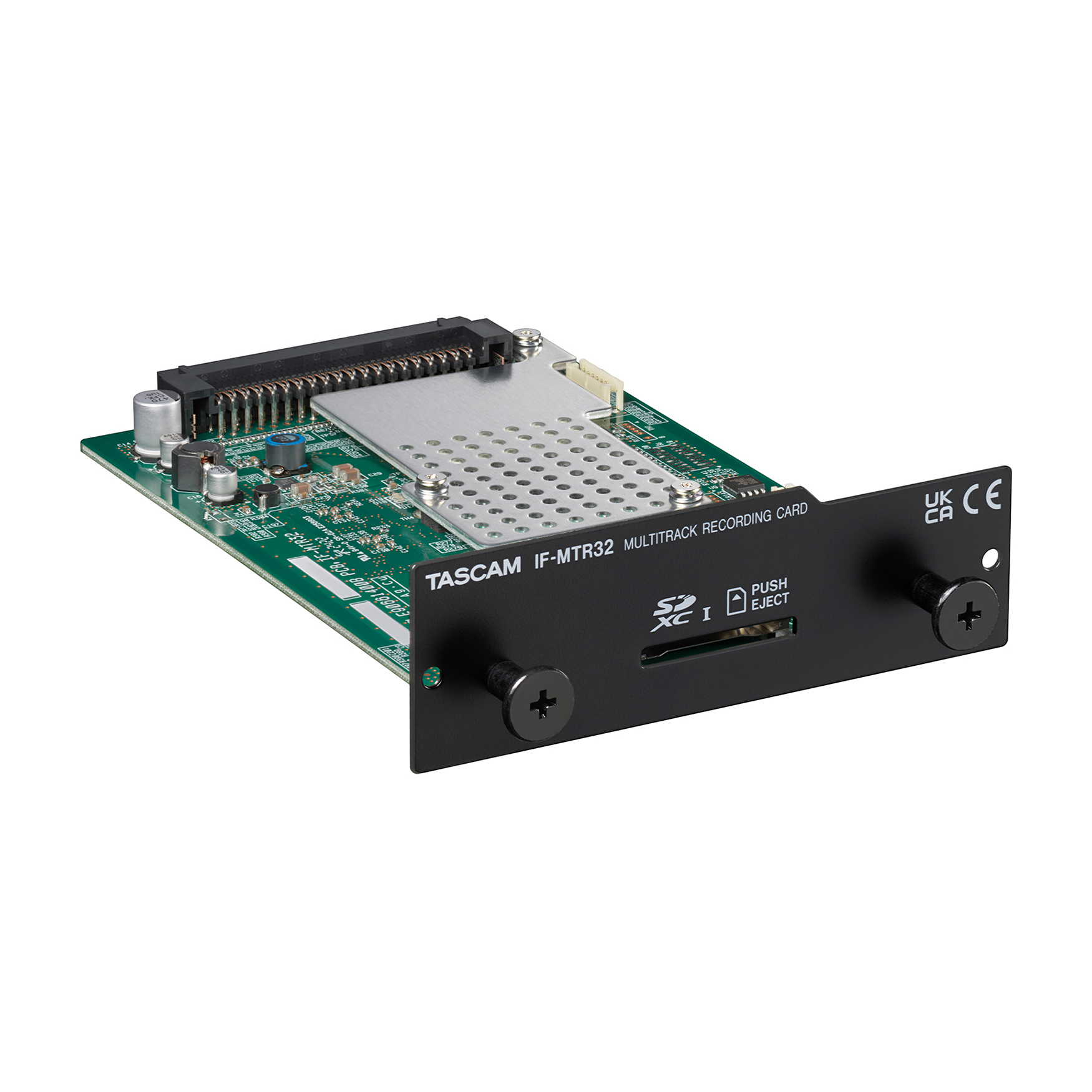

Wbudowany 32-ścieżkowy rejestrator audio jako opcja
Tascam Sonicview 16 oferuje wiele sposobów nagrywania. Oprócz zintegrowanego interfejsu audio i rejestratora stereo, opcjonalnie można zainstalować wielościeżkową kartę nagrywającą (IF-MTR32), która umożliwia przechwytywanie 32 ścieżek audio bezpośrednio na kartę SDXC.
Rejestrator SD obsługuje punch-in/punch-out dla wszystkich 32 ścieżek jednocześnie, a także pre-record, auto-record i markery. Co najlepsze, automatycznie zapisuje i zamyka plik co 60 sekund podczas nagrywania, aby zabezpieczyć się przed utratą danych. Możesz więc pozwolić nagrywarce wykonywać swoją pracę bez obaw, podczas gdy Ty skupisz się na miksowaniu.

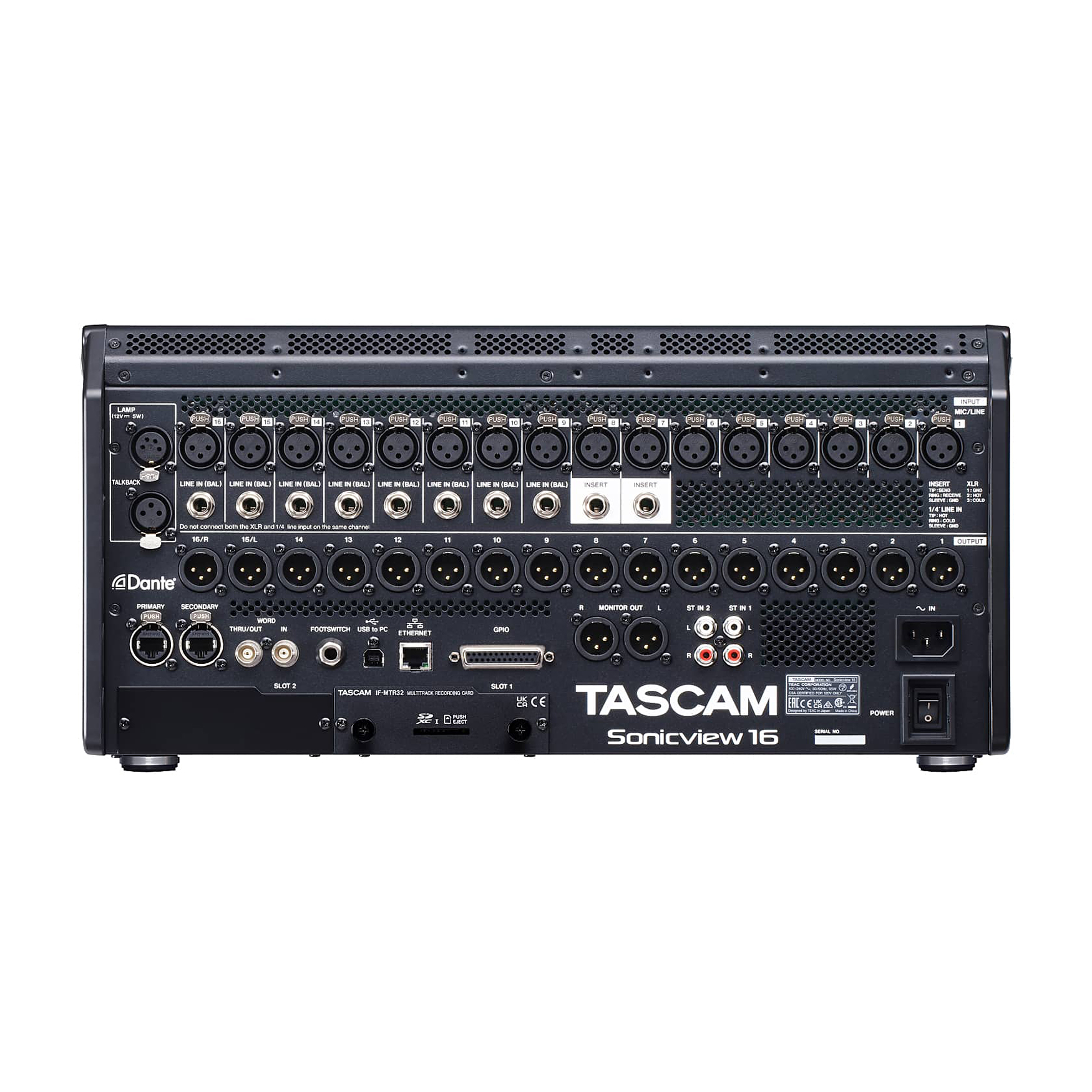

W jednym z gniazd rozszerzeń można zainstalować kartę wielośladowego rejestratora audio IF-MTR32.
Elastyczne szyny wyjściowe, zaawansowane przetwarzanie
Otrzymujesz bogactwo szyn wyjściowych z potężnym przetwarzaniem sygnału i elastycznymi opcjami routingu. Oprócz głównej szyny stereo, Tascam Sonicview 16 zapewnia 22 elastyczne szyny wyjściowe, z których każda jest konfigurowana jako podgrupa, aux lub matrix. Zapewnij wiele submixów stereofonicznych monitorów dousznych bez wykorzystywania wszystkich szyn i wysyłaj do wyjść analogowych.
Twórz miksy dzięki matrixom dla wielu stref głośnikowych i wysyłaj je przez sieć Dante, aby nagrywać miksy, dostarczać dźwięk do teatrów i sal koncertowych i nie tylko. Wszystkie szyny wyjściowe są wyposażone w 31-pasmowy korektor graficzny, funkcje analizatora w czasie rzeczywistym, 4-pasmowy korektor parametryczny, kompresor/ducker, delay, a także Solo, Pan i Mute.
Każdy indywidualny kanał wejściowy może być zapętlony przez cztery dodatkowe efekty, w tym wysokiej jakości reverb.
Korektor graficzny użyty dla Mix 2
Korektor graficzny użyty dla Mix 2
Powrót efektu dla pogłosu typu plate
Zgodność z technologią Dante zapewnia doskonałą współpracę z siecią
Sieci Dante® audio-over-IP integrują tysiące systemów koncertowych, a także systemy zainstalowane w studiach nagraniowych, stacjach radiowych, salach konferencyjnych firm, ratuszach i wielu innych. Konsolety Tascam Sonicview 16 mogą służyć jako centrum audio tych systemów, wykorzystując wbudowany interfejs Dante 64-in/64-out, który obsługuje tryb AES67, tryb SMPTE 2110 oraz Dante Domain Manager.
Dwa porty Dante umożliwiają redundancję strumieni. Dzięki połączeniu Dante i możliwości nagrywania wbudowanych w Tascam Sonicview 16, można miksować i nagrywać koncerty, dyskusje panelowe, wykłady, nabożeństwa i inne z dowolnej lokalizacji sieciowej, w tym ze zdalnego studia nagraniowego lub emisyjnego.

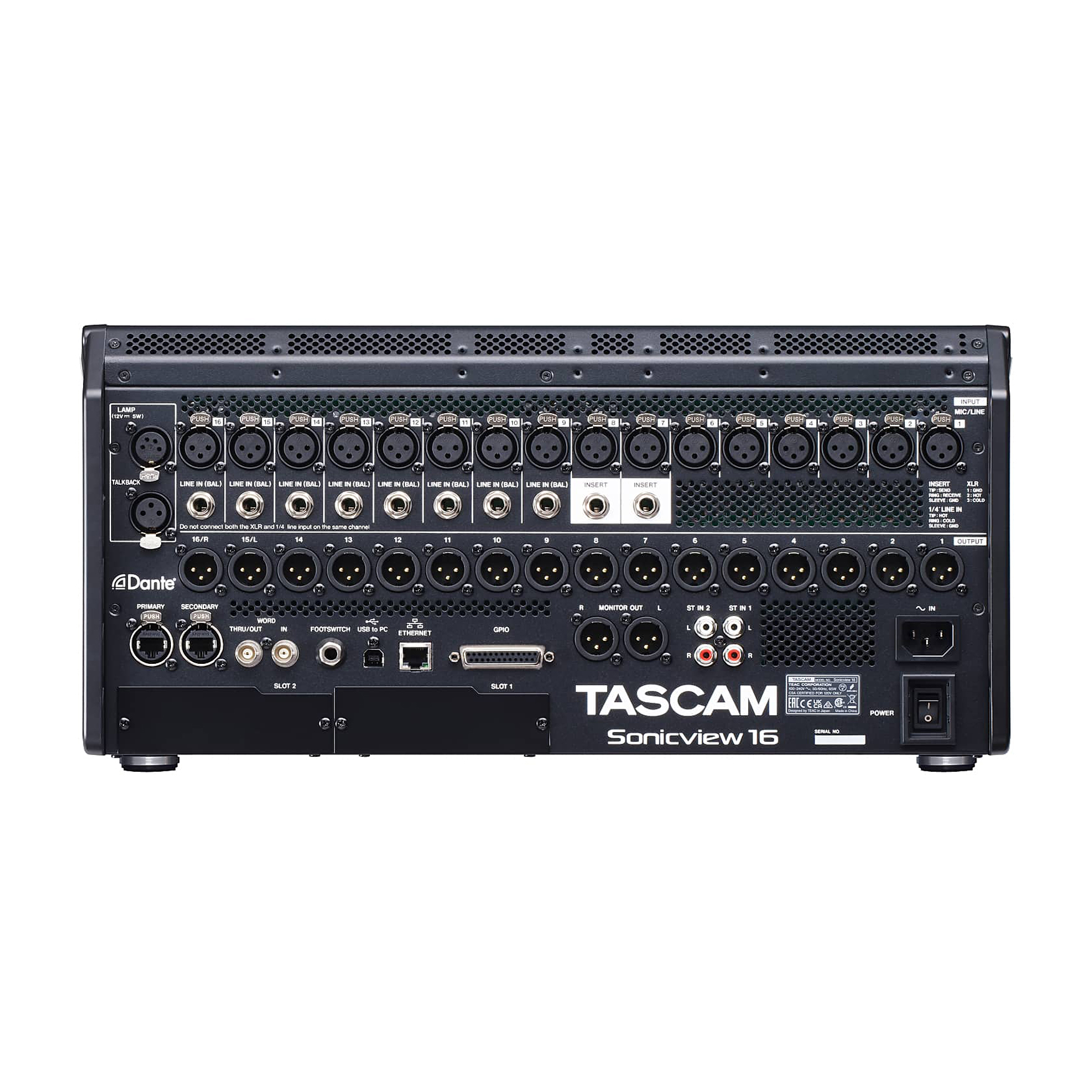

Wyjścia fizyczne i możliwości rozbudowy
Jak można się spodziewać, Tascam Sonicview 16 oferuje mnóstwo fizycznych wyjść, z 16 wyjściami liniowymi XLR i dwoma wyjściami monitorowymi XLR. Jeśli to nie wystarczy, można dodać więcej analogowych, MADI lub AES/EBU I/O za pomocą opcjonalnej karty rozszerzeń. Aby jeszcze bardziej rozbudować system, dodaj jeden lub więcej opcjonalnych stage box’ów 16-in/16-out z siecią Dante (np. Tascam SB-16D).
Wzmocnienie mikrofonu dla wszystkich 16 wejść może być zdalnie sterowane z Tascam Sonicview 16, a Tascam SB-16D może być używany jako stage box na podłodze lub montowany w szafie rack. Połączenie sieci Dante i wielu stage boxów sprawia, że Tascam Sonicview 16 jest doskonałym rozwiązaniem do nagrywania i miksowania w studiach wielopokojowych i przechwytywania dużych zespołów.
Tascam IF-MA64/EX: 64-kanałowa karta rozszerzająca MADI
Tascam SB-16D: stage box z siecią Dante (przygotowany jako floor box)
Tascam SB-16D: box sceniczny z siecią Dante (przygotowany do montażu w racku)
Zdalne sterowanie i edycja w trybie offline
Czy to w studiu nagraniowym, na scenie, za kulisami, w pokoju kontrolnym lub na tyłach sali koncertowej, zawsze masz pełną kontrolę nad swoim mikserem Tascam Sonicview 16. Wystarczy podłączyć router Wi-Fi do portu Ethernet i użyć darmowego oprogramowania sterującego firmy Tascam dla systemów
Windows, macOS i iPadOS, aby zarządzać swoim Tascam Sonicview 16 z praktycznie dowolnego miejsca w obiekcie. Edytuj ustawienia offline z wyprzedzeniem, abyś był gotowy do pracy, gdy rozpocznie się sesja lub występ, a następnie dokonaj korekty z konsoli lub z oprogramowania.
Szybka praca z klawiszami funkcyjnymi Tascam Sonicview 16
Tascam Sonicview 16 oferuje intuicyjną, analogową obsługę, zapewniając jednocześnie wiele wygodnych funkcji cyfrowych, które można dostosować do własnych potrzeb. Osiemnaście definiowanych przez użytkownika klawiszy funkcyjnych można przypisać do nagrywania za pomocą wewnętrznego rejestratora, odtwarzania i nie tylko.
Kilka klawiszy jest wygodnie wstępnie przypisanych do funkcji, takich jak Sends On Fader i Snapshot Recall, ale można je przypisać ponownie według potrzeb. Opcjonalny przełącznik nożny umożliwia ustawienie czasu delay’a poprzez tap tempo.
Przejrzysta, bezbłędna nawigacja
Podczas nagrywania i miksowania koncertu, transmisji lub kluczowej sesji nagraniowej nie można sobie pozwolić na naciśnięcie niewłaściwego przycisku lub chwycenie niewłaściwego elementu sterującego. Powierzchnia kontrolna Tascam Sonicview 16 sprawia, że łatwo jest zobaczyć na pierwszy rzut oka, co kontrolujesz, nawet w ciemnej sali koncertowej. Każdy pasek kanałów zawiera wyświetlacz LCD z nazwą kanału i kolorową diodą LED.
Przyciski użytkownika również posiadają kolorowe diody LED, dzięki czemu można pogrupować każde źródło wejściowe i funkcję według koloru i łatwo je przeglądać. Klawisze Solo i Channel Select mają charakterystyczne kształty, a klawisz Mute jest zabezpieczony nakładką. Dzięki tym funkcjom oraz konfigurowalnym panelom dotykowym, zawsze wiesz gdzie jesteś i co kontrolujesz.
Zewnętrzne sterowanie i zegar
Oprócz wejść i wyjść audio, portów Dante i USB, Tascam Sonicview 16 jest wyposażony w interfejs GPIO (na złączu DB25) z ośmioma wejściami i ośmioma wyjściami do zewnętrznego sterowania, dzięki czemu nadaje się do obsługi wydarzeń i aplikacji przekaźnikowych.
BNC wordclock In i Out/Thru umożliwiają cyfrową synchronizację dźwięku, a port Ethernet może połączyć się z routerem Wi-Fi w celu bezprzewodowego sterowania. Tascam Sonicview 16 posiada również dwa gniazda rozszerzeń Tascam, które akceptują wybrane karty rozszerzeń.
Z Tascam Sonicview 16 muzyka nigdy nie ustaje
Twój biznes zależy od niezawodnego sprzętu, który będzie działał bez zakłóceń, dlatego Tascam postanowił zaprojektować konsolę Tascam Sonicview 16. Silnik nagrywania i miksowania Tascam Sonicview 16 oraz system operacyjny czasu rzeczywistego są całkowicie oddzielone od fizycznej powierzchni miksującej, co znacznie poprawia stabilność.
W mało prawdopodobnym przypadku, gdy powierzchnia miksująca przestanie działać, dźwięk nie zostanie zatrzymany, a działanie można przywrócić poprzez ponowne uruchomienie systemu operacyjnego powierzchni sterującej. W międzyczasie show będzie trwało dalej.
Główne cechy Tascam Sonicview 16 w skrócie
Główne funkcje
➤ Interfejs Tascam VIEW (Visual Interactive Ergonomic Workflow) umożliwia intuicyjną obsługę dzięki trzem różnym trybom widoku
➤ Wiele wyświetlaczy z dwoma 7-calowymi kolorowymi ekranami dotykowymi
➤ 44 kanały wejściowe (40 mono, 2 stereo)
➤ 22 elastyczne szyny wyjściowe plus główna szyna L/R z 31-pasmowym korektorem graficznym
➤ 54-bitowy zmiennoprzecinkowy silnik miksujący FPGA; częstotliwość próbkowania 96 kHz
➤ Ultra niska latencja: 2× Fs (20,8 μs) w mechanizmie miksującym, 0,51 ms analogowo-analogowo
➤ 32-bitowa/96 kHz konwersja A/D i D/A
➤ Przedwzmacniacze mikrofonowe Tascam HDIA (High-Definition Instrumentation Architecture)
➤ Wbudowany interfejs Dante (64 wejścia/wyjścia); obsługuje redundancję, AES67, DDM i SMPTE 2110
➤ Interfejs audio USB 32-bit/96 kHz (32 wejścia/wyjścia)
➤ 16 wejść mikrofonowych/liniowych (do +32 dBu), 16 wyjść liniowych XLR z możliwością elastycznego routingu
➤ Cztery procesory wieloefektowe
➤ Oprogramowanie Tascam Sonicview Control dla Windows, macOS i iPadOS umożliwia zdalne sterowanie i edycję offline
➤ Dwa gniazda rozszerzeń Tascam
➤ Opcjonalny 32-ścieżkowy rejestrator SDXC, karty MADI, AES/EBU i analogowe I/O dostępne dla drugiego gniazda
Inne funkcje
➤ Systemy operacyjne dla sprzętowej powierzchni miksującej i silnika miksującego są niezależne od siebie dla zapewnienia wysokiej stabilności i ciągłego przepływu dźwięku
➤ Fadery mogą być indywidualnie wyjmowane i wymieniane, górny panel może być zdemontowany bez odłączania kabli dla ułatwienia serwisowania
➤ Biblioteka migawek, efektów, modułów, parametrycznego EQ, graficznego EQ, bramki, kompresora
➤ 18 przypisywalnych klawiszy użytkownika, siedem własnych warstw faderów, osiem grup DCA
➤ 16+1 100-mm zmotoryzowanych faderów
➤ 16 pokręteł enkoderów z kolorowymi diodami LED
➤ 16 wyświetlaczy LC z kolorowymi diodami LED dla nazwy kanału, poziomu wejściowego i miernika redukcji wzmocnienia
➤ Wewnętrzne nagrywanie/odtwarzanie 2 ścieżek za pomocą karty SD lub pamięci USB
➤ 8 wejść liniowych TRS, 2 pary wejść stereo RCA, wejście XLR talkback
➤ Wyjścia monitorowe XLR
➤ Wyjścia słuchawkowe standardowe (6,3-mm) i mini (3,5-mm)
➤ Word clock In, Out/Thru
➤ 1000BASE-T gigabit Ethernet
➤ 8-in/8-out GPIO na złączu DB25
➤ Złącze TRS przycisków nożnych
➤ Złącze lamp XLR 4-31
➤ Przełącznik zasilania z osłoną
➤ Opcjonalny stage box z obsługą Dante i 16 wejściami/wyjściami (Tascam SB-16D)
Specyfikacja techniczna Tascam Sonicview 16
Wspierane systemy operacyjne
- Windows:
- Windows 11 (version 22H2)
- Windows 10 (version 22H2)
- Mac:
- macOS Ventura (13.0)
- macOS Monterey (12.0)
- macOS Big Sur (11.0)
- macOS Catalina (10.15)
Właściwości konsolety
- Wejścia: 40 mono, 2 stereo, 4 powroty efektów stereo
- Szyny Bus: 22 szyny miksu Aux/Group, 1 główna szyna stereo, 4 szyny wysyłkowe stereo
- Wbudowane efekty: 4
- Wybór źródeł wejściowych przy 96 kHz: 152 maksymalnie
- Wybór źródeł wejściowych przy 48 kHz: 248 maksymalnie
- Mikrofonowe/Liniowe (XLR): 16
- Liniowe (RCA): 4 (2 × stereo)
- Dante: 32 (96 kHz), 64 (48 kHz)
- Karty rozszerzeń: 2 × 32 (96 kHz), 2 × 64 (48 kHz)
- Audio USB: 32
- Wbudowany odtwarzacz: 2 (1 × stereo)
- Oscylator: 1
- Talkback: 1
- Wybór wyjść przy 96 kHz: 148 maksymalnie
- Wybór wyjść przy 48 kHz: 244 maksymalnie
- Liniowe (XLR): 16
- Wyjścia monitorowe: 2 (1 × stereo)
- Wbudowany rejestrator: 2 (1 × stereo)
- Analogowe punkty insertowe: 2 (Wejścia Mikrofonowe/Liniowe 7–8)
- Silnik miksujący: 54-bitowy, zmiennoprzecinkowy, 96 kHz
- Przetworniki A/C: 32 bit / 96 kHz
- Przetworniki C/A: 24 bit, 96 kHz
- Cyfrowa częstotliwość próbkowania wejść/wyjść: 96 kHz, 48 kHz
Wejścia i wyjścia analogowe audio
- Wejścia mikrofonowe/liniowe (symetryczne, MIC/LINE): XLR-3-31 (1: GND, 2: HOT, 3: COLD)
- Maksymalny poziom wejściowy:
- +12 dBu (TRIM na minimum, PAD wył.)
- +32 dBu (TRIM na minimum, PAD wł.)
- Minimalny poziom wejściowy:
- –62 dBu (TRIM na maksimum, PAD wył.)
- –42 dBu (TRIM na maksimum, PAD wł.)
- Impedancja wejściowa: ≥5 kΩ
- Wejścia liniowe (LINE IN (BAL)):
- Standardowy jack TRS 6,3-mm
- (Tip: HOT, Ring: COLD, Sleeve: GND)
- Maksymalny poziom wejściowy:
- +12 dBu (TRIM na minimum, PAD wył.)
- +32 dBu (TRIM na minimum, PAD wł.)
- Minimalny poziom wejściowy:
- –62 dBu (TRIM na maksimum, PAD wył.)
- –42 dBu (TRIM na maksimum, PAD wł.)
- Impedancja wejściowa: ≥5 kΩ
- Inserty (INSERT):
- Standardowy jack TRS 6,3-mm
- (Tip: HOT, Ring: COLD, Sleeve: GND)
- Maksymalny poziom wejściowy (Return): +18 dBu
- Nominalny poziom wejściowy (Return): –2 dBu
- Impedancja wejściowa (Return): ≥5 kΩ
- Maksymalny poziom wyjściowy (Send): +18 dBu
- Nominalny poziom wyjściowy (Send): –2 dBu
- Impedancja wyjściowa (Send): ≤100 Ω
- Wejście Talkback (TALKBACK): XLR-3-31 (1: GND, 2: HOT, 3: COLD)
- Maksymalny poziom wejściowy: +10 dBu
- Minimalny poziom wejściowy: –65 dBu
- Zakres wzmocnienia (Gain): 0–55 dB
- Impedancja wejściowa: ≥5 kΩ
- Zasilanie Phantom: +48V dostępne
- Wejścia stereo (ST IN 1-2 L/R): Złącza RCA
- Maksymalny poziom wejściowy: +6 dBV (1,995 Vrms)
- Nominalny poziom wejściowy: –10 dBV (0,316 Vrms)
- Headroom: 16 dB
- Impedancja wejściowa: ≥10 kΩ
- Wyjścia liniowe (OUTPUT 1–16): XLR-3-32 (1: GND, 2: HOT, 3: COLD)
- Maksymalny poziom wyjściowy (zmienny):
- +15 dBu (Ref(D): –9 dBFS, Ref(A): +6 dBu)
- +18 dBu (Ref(D): –14 dBFS, Ref(A): +4 dBu)
- +20 dBu (Ref(D): –16 dBFS, Ref(A): +4 dBu)
- +18 dBu (Ref(D): –18 dBFS, Ref(A): 0 dBu)
- +20 dBu (Ref(D): –20 dBFS, Ref(A): 0 dBu)
- +22 dBu (Ref(D): –18 dBFS, Ref(A): +4 dBu)
- +24 dBu (Ref(D): –20 dBFS, Ref(A): +4 dBu)
- Nominalny poziom wyjściowy (zmienny):
- +6 dBu (Ref(D): –9 dBFS)
- +4 dBu (Ref(D): –14 dBFS, –16 dBFS)
- +4 dBu lub 0 dBu (Ref(D): –18 dBFS, –20 dBFS)
- Impedancja wyjściowa: ≤100 Ω
- Wyjścia Monitor (MONITOR OUT L/R): XLR-3-32 (1: GND, 2: HOT, 3: COLD)
- Maksymalny poziom wyjściowy: +24 dBu
- Nominalny poziom wyjściowy: +4 dBu
- Impedancja wyjściowa: ≤100 Ω
- Wyjścia słuchawkowe (PHONES):
- Standardowy jack stereo 6,3-mm
- 3,5-mm stereo mini jack
- Maksymalna moc wyjściowa: 100 mW + 100 mW (obciążenie 32 Ω, przy podłączeniu tylko do jednego złącza)
Wejścia i wyjścia cyfrowe audio
- Audio USB: USB typ-B
- Wejście (USB do Sonicview): 32 kanały
- Wyjście (Sonicview do USB): 32 kanały
- Częstotliwości próbkowania: 48 kHz, 96 kHz
- Rozdzielczość bitowa: 32 bit
- Dante PRIMARY/SECONDARY: Kompatybilne z etherCON Cat5e
- Liczba kanałów audio:
- 64 kanały (48 kHz)
- 32 kanały (96 kHz)
- Obsługiwane tryby: Redundant (redundantny), Switched (przełączany)
- Kompatybilny standard: Gigabit Ethernet (1000BASE-T, IEEE 802.3ab)
- Rekomendowane kable: Cat5e STP lub lepsze
Wejścia i wyjścia kontrolne
- GPIO: 25-pin D-sub (8 wejść / 8 wyjść, żeńskie, standard calowy)
- Obwód wejściowy: Pull-up (5 V)
- Obwód wyjściowy:
- Otwarty kolektor
- Impedancja wyjściowa: 10 Ω
- Napięcie: 20 V
- Maksymalny prąd wyjściowy: 35 mA
- Maksymalny prąd zasilania (+5V): 50 mA
- Złącze przełącznika nożnego (FOOTSWITCH): 6,3-mm standardowe złącze TS (Tip: HOT, Sleeve: GND)
- Złącze sieciowe (Ethernet): RJ45
- Kompatybilne standardy: 100BASE-TX, 1000BASE-T
- Protokół: TCP/IP
- Wejście wordclock (WORD IN): BNC
- Poziom wejściowy: 0,5–5 Vpp
- Impedancja wejściowa: 75 Ω ±10% (termination on)
- Częstotliwość wejściowa: 48 kHz, 96 kHz
- Dozwolone odchylenie częstotliwości: ±100 ppm
- Wordclock wyjście (WORD THRU/OUT): BNC
- Poziom wyjściowy: TTL, 5 V
- Częstotliwość wyjściowa: 48 kHz, 96 kHz
- Port USB (panel górny): 4-pin USB Typ-C (do klawiatury i nośników danych)
- Standard: USB 2.0 High Speed (480 MBit/s)
- Zasilanie: 5 V, 0,5 A
- Klasa: HID, mass storage
- Port USB (panel tylny): USB Typ-B (do interfejsu audio, wymagany dedykowany sterownik)
- Standard: USB 2.0 High Speed (480 MBit/s)
- Wyjście zasilania do lampki (LAMP): XLR 4-pin żeńskie (pin 4: +12 V, pin 3: GND)
- Napięcie zasilania: DC 0–12 V (regulowana jasność)
- Maksymalna moc wyjściowa: 5 W
Wydajność audio
- Równoważny szum wejściowy (EIN) przedwzmacniacza mikrofonowego: ≤–128 dBu
- Odpowiedź częstotliwościowa (wejście mikrofonowe/liniowe do wyjścia liniowego):
- 20 Hz – 20 kHz: +0 dB, –0,5 dB (48 kHz, JEITA)
- 20 Hz – 40 kHz: +0 dB, –1,0 dB (96 kHz, JEITA)
- Zakres dynamiki:
- ≥108 dB (Wejście mikrofonowe/liniowe do wyjścia liniowego, PAD wył., TRIM min., Ref(D) –20 dBFS, wewnętrzny word clock, JEITA)
- ≥110 dB (Wejście mikrofonowe/liniowe do wyjścia Dante, PAD wył., TRIM min., wewnętrzny word clock, JEITA)
- ≥112 dB (Wejście Dante do wyjścia liniowego, PAD wył., TRIM min., wewnętrzny word clock, JEITA)
- Zniekształcenia:
- ≤0,002 % (wejście mikrofonowe/liniowe do wyjścia liniowego, sygnał wejściowy +4 dBu, PAD wył., TRIM min., JEITA)
- ≤0,002 % (wejście mikrofonowe/liniowe do wyjścia Dante, sygnał wejściowy +4 dBu, PAD wył., TRIM wył., JEITA)
- ≤0,002 % (wejście Dante do wyjścia liniowego, sygnał wejściowy 0 dBFS, JEITA)
- Przesłuchy: ≥–100 dB (wejście MIC/LINE do wyjścia liniowego, sinusoida 1 kHz, JEITA)
0 dBu = 0,775 Vrms / Ref(D): Cyfrowy sygnał odniesienia
Wymagania dla podłączonych komputerów
- Interfejs audio USB: 64-bitowy komputer kompatybilny z Windows lub Mac z portem USB 2.0 lub wyższym
- Zdalne sterowanie: 64-bitowy komputer kompatybilny z Windows lub Mac z dostępem do sieci, Apple iPad
Właściwości rejestratora/odtwarzacza (z zainstalowaną kartą rozszerzeń IF-MTR32)
- Nośniki zapisu:
- Karty SDHC (8–32 GB, Class 10 lub lepsza)
- Karty SDXC (64–128 GB, Class 10 lub lepsza)
- Nośniki USB (8–128 GB, tylko odtwarzanie)
- Systemy plików:
- Karta SDHC, nośnik USB: FAT32
- Karta SDXC, nośnik USB: exFAT
- Format rejestrowania/odtwarzania:
- WAV/BWF:
- Nagrywanie: 48 kHz, 96 kHz, 24 bit, 2 kanały
- Odtwarzanie: 48 kHz, 96 kHz, 16/24 bit, 2 kanały
- MP3: Odtwarzanie: 44,1 kHz, 48 kHz, 32–320 kbit/s
- AAC: Odtwarzanie: 44,1 kHz, 48 kHz, 64–320 kbit/s
- WAV/BWF:
Zasilanie i inne specyfikacje
- Główne wyświetlacze: 2 7-calowe (17,8 cm) kolorowe wyświetlacze dotykowe, 800 × 480 px
- Wyświetlacze kanałów: 3 monochromatyczne wyświetlacze LCD, 384 × 68 px
- Zasilanie sieciowe: AC 100–240 V, 50/60 Hz
- Pobór mocy: 65 W
- Całkowite wymiary (szerokość × wysokość × głębokość): 472 mm × 228 mm × 554 mm
- Waga: 13 kg
- Dopuszczalny zakres temperatur pracy: 0–40 °C
Opinie
Na razie nie ma opinii o produkcie.
