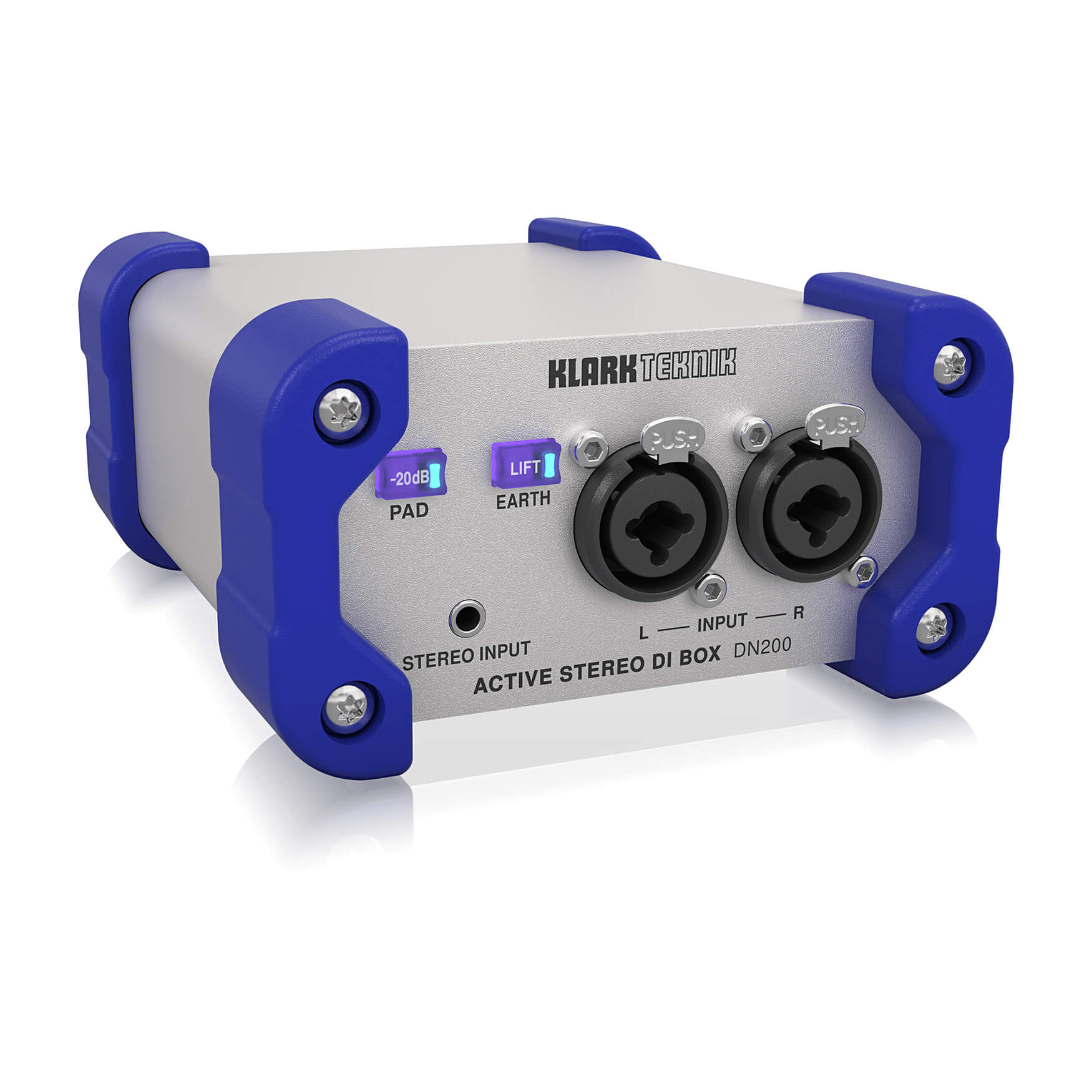

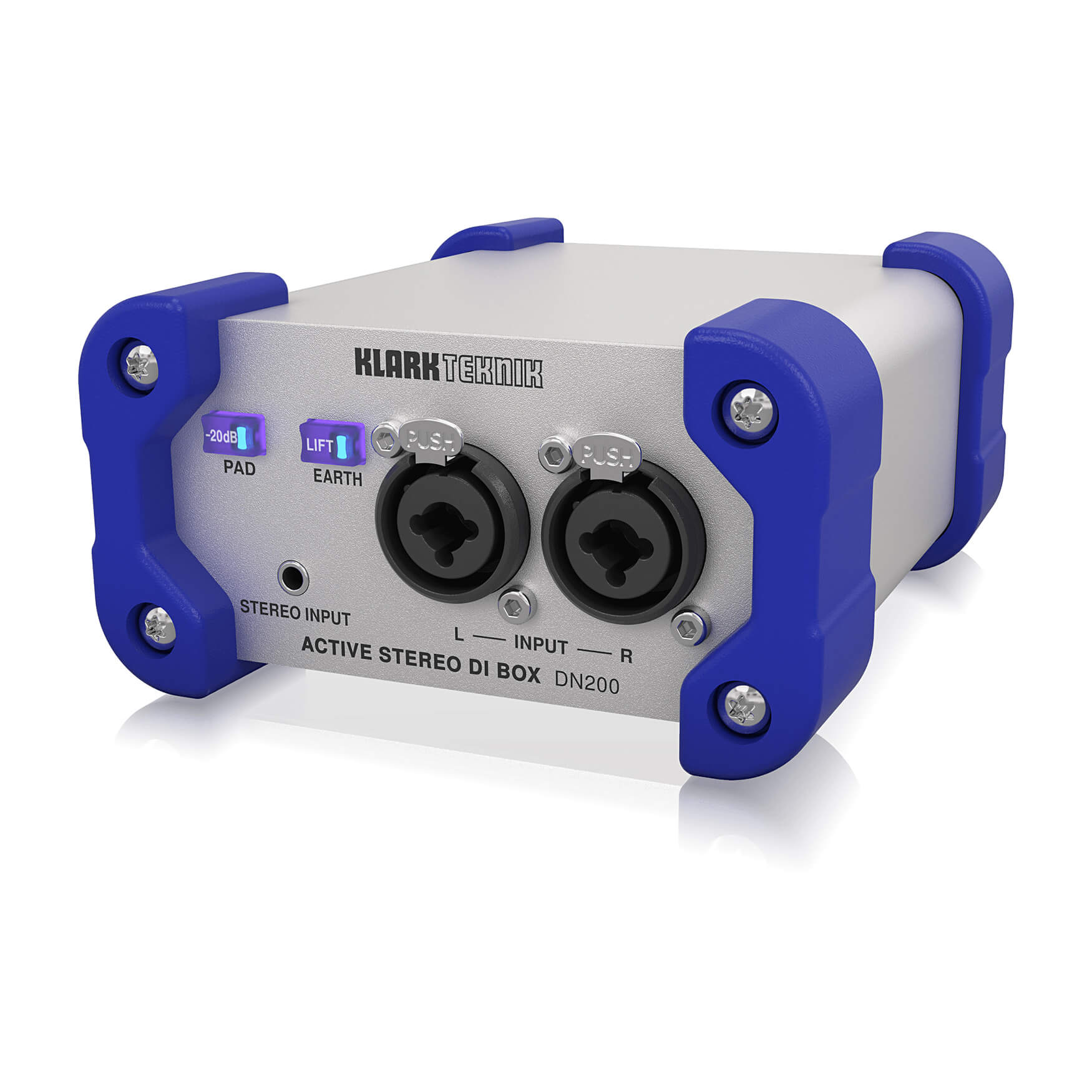

Klark Teknik DN200 V2

Klark Teknik DN200 stał się ulubieńcem zarówno wśród inżynierów jak i muzyków. Dzięki wysokiemu headroomowi, dynamicznej odpowiedzi i czystości dźwięku, DN200 wiernie odtwarza charakter instrumentów elektrycznych i akustycznych oraz pozwala na uchwycenie znacznie większej ilości szczegółów występów muzycznych. Klark Teknik DN200 przeznaczony jest do zastosowań profesjonalnych, gdzie zasilanie phantom +48 V jest standardem we wszystkich konsoletach mikserskich, a jego innowacyjna konstrukcja zapewnia znacznie wyższy punkt odcięcia niż w przypadku wielu innych aktywnych DI-boxów, dostarczając na wyjściu +10 dBu przy obciążeniu 2 kΩ. Ten zwiększony headroom oznacza, że dużo wyższe poziomy sygnałów wejściowych mogą być obsługiwane bez potrzeby stosowania tłumika. W połączeniu z topologią obwodu wejściowego o bardzo niskim poziomie szumów, DN200 oferuje bardzo szeroki zakres dynamiki i wymaga jedynie pojedynczego tłumika -20 dB do użycia przy podłączeniu bezpośrednio do wyjść wzmacniaczy instrumentalnych.

Klark Teknik DN200 jest zbudowany tak, aby sprostać rygorom tras koncertowych, gruba aluminiowa konstrukcja chroni elektronikę, a dodatkowo pokryta jest wytrzymałą silikonową gumą.

Wyjście zbalansowane izolowane transformatorowo

Wyczerpujące testy odsłuchowe z wykorzystaniem szerokiej gamy aktywnych i pasywnych gitar basowych, gitar elektro-akustycznych i elektronicznych instrumentów muzycznych zostały przeprowadzone w celu dobrania komponentów DN200 tak, aby uzyskać najlepsze brzmienie. Nie tylko wybór transformatora audio był szczególnie ważny w osiągnięciu tego celu, ale impedancje otaczających go komponentów były również bardzo krytyczne w uzyskaniu jak najlepszych osiągów z transformatora audio. Charakterystyka liniowa wyjścia transformatora została starannie zoptymalizowana w celu zapewnienia najlepszej odpowiedzi częstotliwościowej i fazowej dla krótkich i długich kabli oraz bardzo zróżnicowanych impedancji linii i terminali.

Podczas projektowania Klark Teknik DN200 zwrócono uwagę na to, aby uniknąć nasycenia rdzenia transformatora audio, a w ścieżce sygnałowej umieszczono stały filtr górnoprzepustowy w celu odcięcia częstotliwości poniżej tych, które są istotne z muzycznego punktu widzenia. Najniższa nuta na 5- lub 6-strunowej gitarze basowej to B0 o częstotliwości 30.87 Hz, a najniższa nuta na 88-klawiszowej klawiaturze fortepianu to A0 o częstotliwości 27.50 Hz. Klark Teknik DN200 nadal zachowuje pasmo przenoszenia ±0,5 dB przy tych najniższych dźwiękach.

Podobnie jak transformator w ścieżce sygnałowej, DN200 posiada również transformator izolujący szyny zasilające obwód wejściowy od zasilania fantomowego pochodzącego z wyjściowego złącza XLR. W połączeniu z przełącznikiem Earth Lift, ta pełna galwaniczna izolacja interfejsów wejściowych i wyjściowych zapewnia uniknięcie jakiegokolwiek ryzyka powstania pętli uziemienia w przypadku bezpośredniego zasilania z urządzeń znajdujących się na zapleczu sceny.

Wejścia stereofoniczne o podwójnej impedancji

Niestandardowy obwód wejściowy klasy instrumentalnej został zaprojektowany dla DN200 przy użyciu zaawansowanych technik analogowych w celu stworzenia bardzo wysokiej impedancji wejściowej wymaganej przez pasywne przetworniki gitarowe i basowe, przy jednoczesnym zachowaniu niskich wartości rzeczywistych komponentów w celu zminimalizowania szumów. To innowacyjne podejście do projektowania obwodów skutkuje bardzo niskim poziomem szumu własnego, co w połączeniu z wysokim punktem odcięcia tworzy niezrównany zakres dynamiki w DI-boxie zasilanym fantomem +48 V.

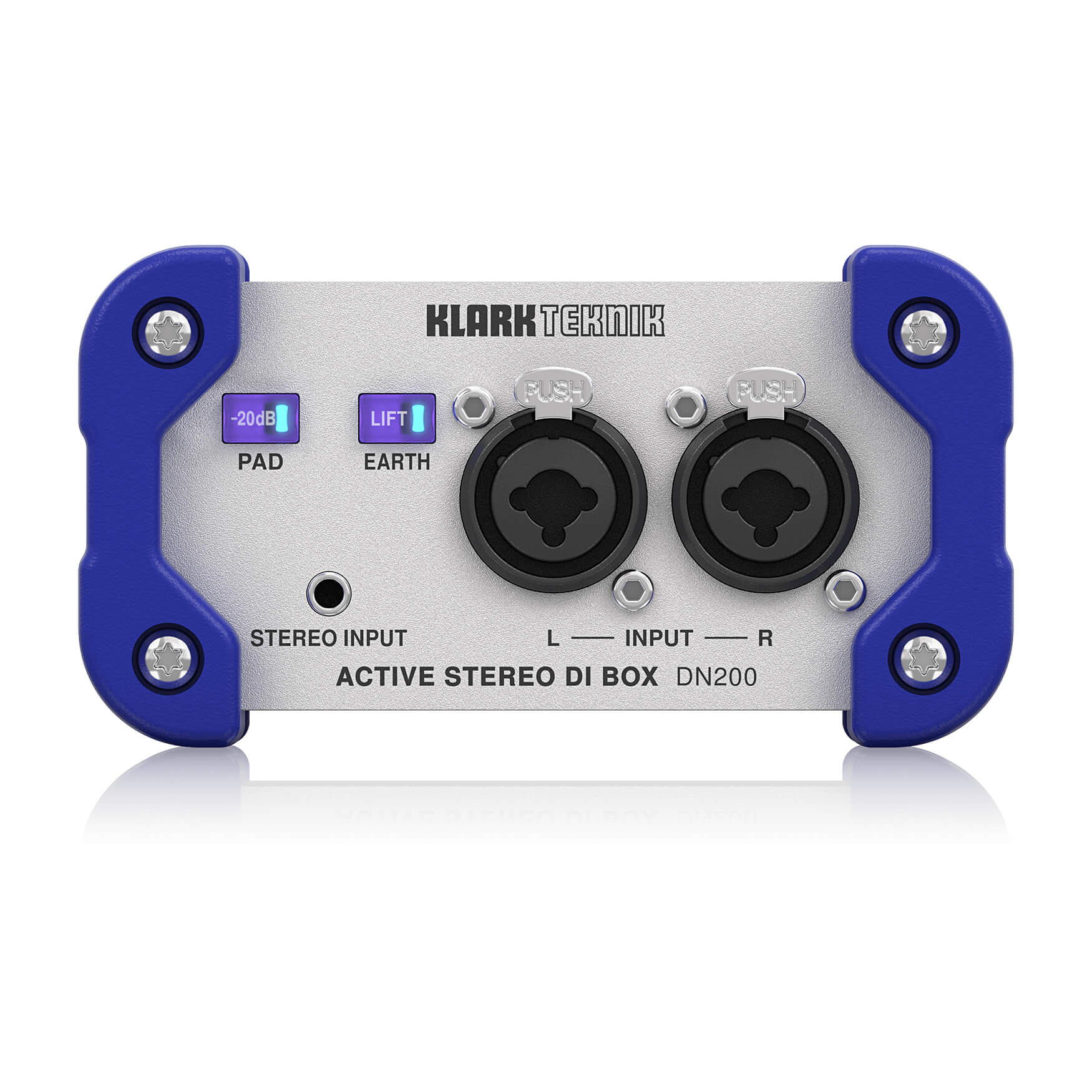

DN200 posiada dwa równolegle połączone wejścia combo XLR / 1/4″ TRS. Przy podłączeniu do wejścia Combo XLR, impedancja wejściowa wynosi 20 kΩ, co jest idealnym rozwiązaniem dla urządzeń o poziomie liniowym i oferuje jeszcze niższy poziom szumów. Ta impedancja wejściowa jest o wiele za niska dla przetworników gitarowych i basowych i jest usuwana z obwodu po włożeniu wtyczki jack do wejścia Combo 1/4″ TRS, co daje nominalną impedancję wejściową 1 MΩ, idealną dla pasywnych przetworników elektrycznych.

Klark Teknik DN200 V2 jest również wyposażony w stereofoniczne wejście mini jack, które jest idealne do podłączenia odtwarzaczy MP3 lub telefonów komórkowych itp.

Podświetlane przełączniki 20 dB Pad i Earth Lift

DN200 posiada podświetlane przełączniki -20 dB Pad i Earth Lift. Przełącznik Earth Lift oddziela masę wejściową od wyjściowej, co jest przydatne w eliminowaniu pętli uziemienia pomiędzy urządzeniami podłączonymi do różnych sieci zasilających.

Podświetlane przełączniki Sum i Split

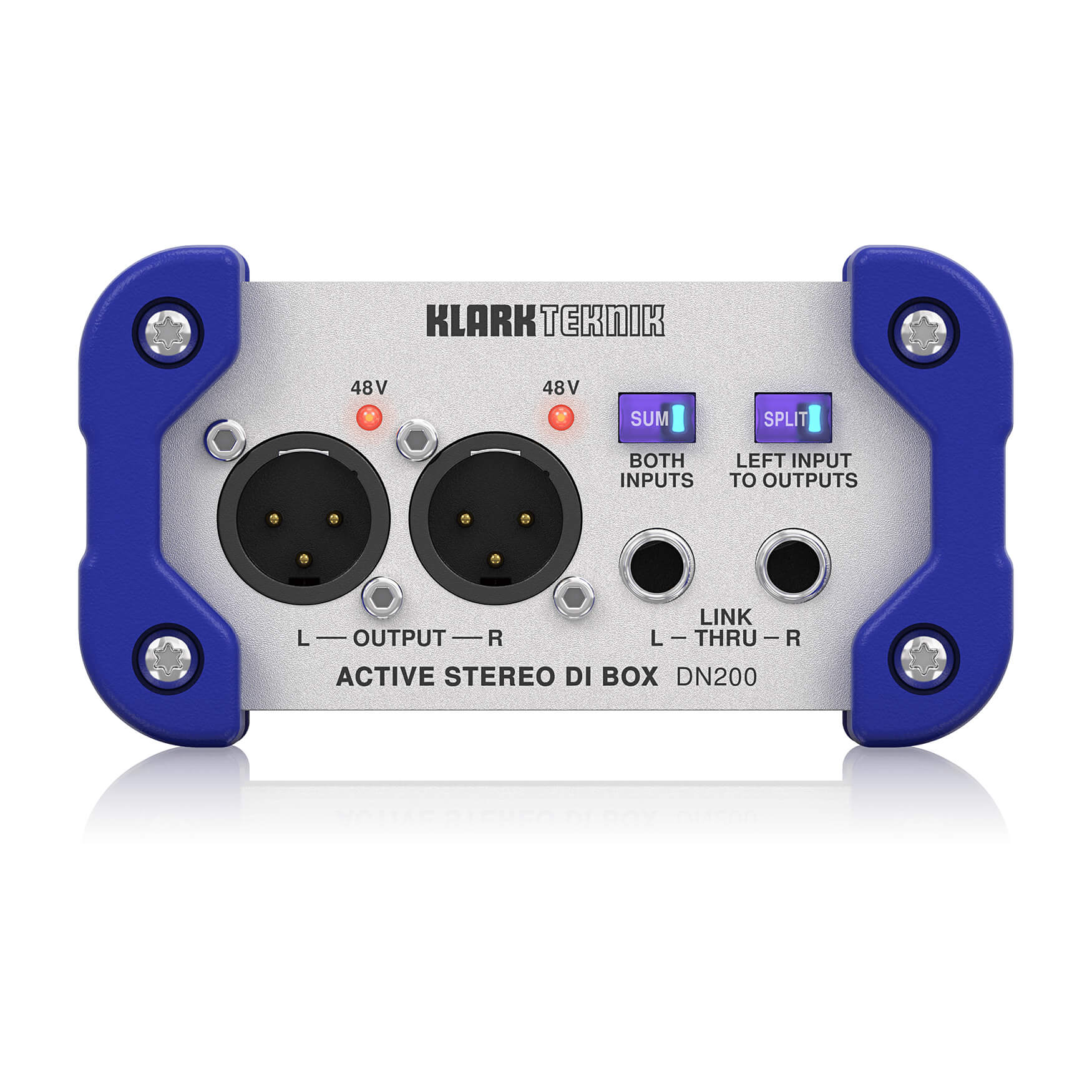

Dla dodatkowej wygody Klark Teknik DN200 posiada podświetlane przełączniki Sum i Split, które wraz z diodami LED sygnalizującymi zasilanie fantomowe +48V, zapewniają wyświetlanie statusu „na pierwszy rzut oka” nawet przy dużych odległościach i kątach patrzenia. Przełącznik Sum pozwala na połączenie stereofonicznych sygnałów wejściowych w jeden sygnał monofoniczny, który pojawia się zarówno na wyjściu L jak i R XLR. Przełącznik Split pobiera sygnał wejściowy L i wysyła go do obu wyjść XLR: L i R.

Gniazda 1/4″ TRS Link Thru mogą być użyte do podłączenia równoległego wejścia do wzmacniacza gitarowego lub basowego.

Wytrzymała konstrukcja

Wyposażony w wytrzymałą aluminiową obudowę, DN200 został zaprojektowany z myślą o trudnych warunkach koncertów na żywo. Ochronne gumowe narożniki dodatkowo izolują obudowę DN200, aby jeszcze bardziej zwiększyć jego izolację elektryczną. Wysokiej klasy złącza Neutrik XLR zapewniają niezawodne połączenia audio.

Cechy Klark Teknik DN200 V2

• Dwukanałowy aktywny DI-box z wysokim poziomem sygnału wejściowego i zasilaniem phantom +48 V dla poszerzenia zakresu dynamiki
• Opcje sumowania i split dla elastycznego routingu sygnału
• W pełni izolowana transformatorowo konstrukcja zapewnia separację elektryczną pomiędzy PA a sprzętem scenicznym
• Zbalansowane wejścia liniowe na złączu Combo XLR Neutrik oraz wysokoimpedancyjne złącze TRS 1/4″.
• Wejście stereofoniczne na 1/8″ TRS do podłączenia konsumenckiego sprzętu audio
• Niezależne zasilanie phantom dla każdego kanału dla maksymalnej niezawodności
• Globalny pad wejściowy 20 dB i przełączniki uziemienia
• Obudowa z wytłaczanego aluminium z ochronnymi gumowymi narożnikami
• Kompaktowa i wytrzymała konstrukcja

Specyfikacja techniczna Klark Teknik DN200 V2

Wejścia

• Złącza: 2 x combo XLR, 2 x 1/4″ TRS link jacks, 1/8″ stereo TRS jack
• Impedancja: 1 MΩ (zbalansowane gniazda combo i link), 20 kΩ (tylko combo XLR), 500 kΩ (niezbalansowane gniazdo 1/8″ stereo TRS)
• Maksymalny poziom wejściowy:
  • Gniazda combo XLR i TRS 28 dBu (z włączonym tłumikiem),
  • 21 dBu 1/8″ TRS jack (z włączonym tłumikiem)
• Tłumik: 20 dB pad

Wyjścia

• Złącze: 2 x 3-pin XLR
• Impedancja: 50 Ω
• Maks. poziom wyjściowy: 13 dBu przy obciążeniu 10 kΩ, 10 dBu przy obciążeniu 600 Ω
• Min. obciążenie: 600 Ω

System

• Szumy: -103 dBu, 22 Hz do 22 kHz, nieważone, z wejściem zakończonym rezystorem 10 kΩ
• Pasmo przenoszenia: 20 Hz do 20 kHz, ±1 dB, obciążenie 10 kΩ
• Zniekształcenia (THD + N): Typowo <0,005% @ 1 kHz, +10 dBu
• Crosstalk: <100 dB @ 1 kHz

Zasilanie

• Napięcie: +48 V phantom
• Pobór prądu: <10 mA na kanał

Fizyczne

• Wymiary: 118 x 63 x 112 mm
• Waga: 0,65 kg
