Cranborne Camden EC2

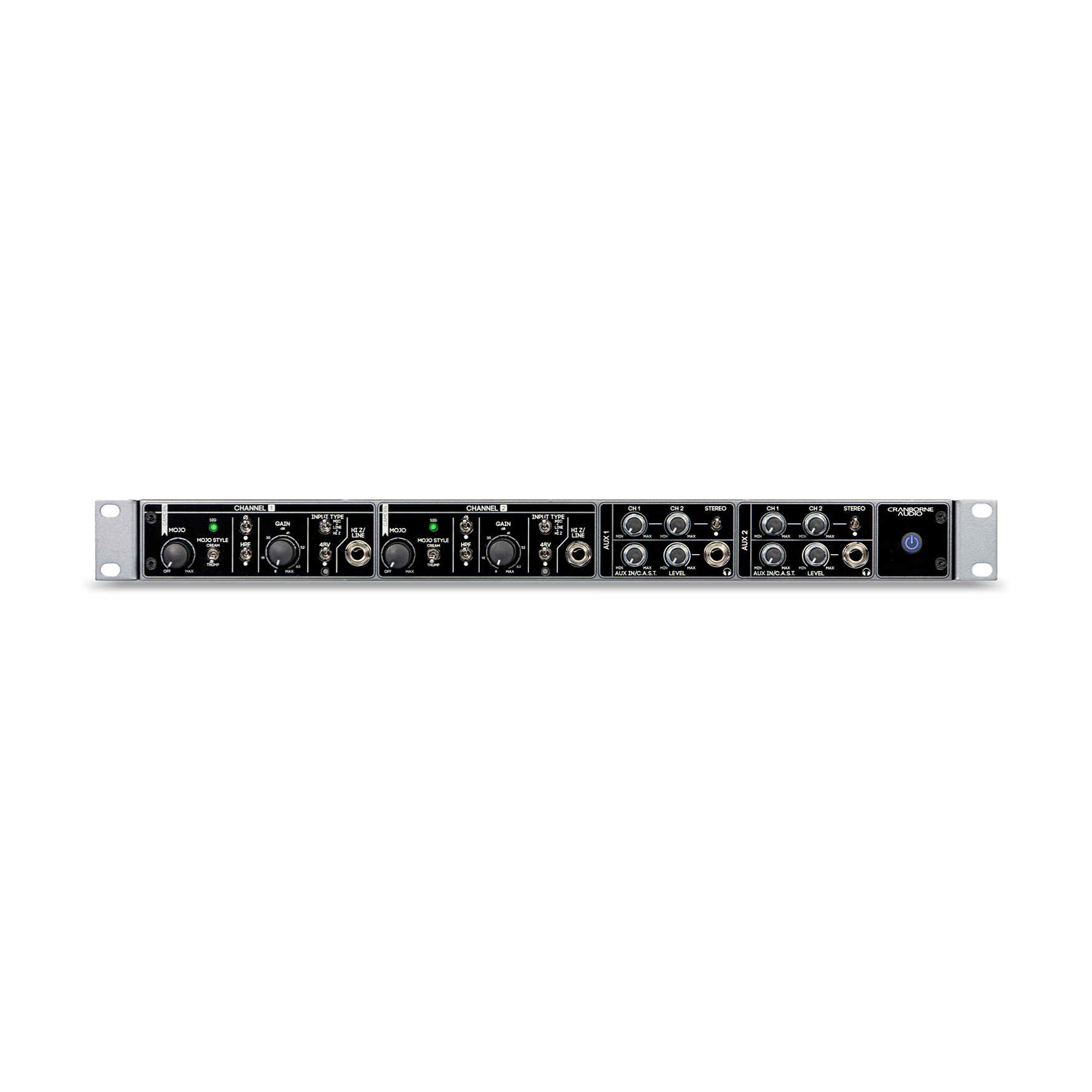

Cranborne Camden EC2 to dwukanałowy przedwzmacniacz w obudowie 19″, 1U z nagradzanymi przedwzmacniaczami Camden, analogowymi obwodami nasycenia Mojo i dwoma referencyjnymi wzmacniaczami słuchawkowymi z mikserami liniowymi.

Najlepszy front-end studyjny, Camden EC2 łączy nagradzane przedwzmacniacze mikrofonowe/liniowe/hi-z z uznanymi analogowymi obwodami nasycenia Mojo firmy Cranborne Audio i dwoma wzmacniaczami słuchawkowymi o jakości referencyjnej z mikserami liniowymi zbudowanymi na elementach dyskretnych.

Nagradzany rodowód Cranborne Camden EC2

Oparty na nagradzanym przedwzmacniaczu Camden 500 i procesorze sygnału dla formatu 500, Camden EC2 łączy możliwości brzmieniowe jednego z najbardziej transparentnych przedwzmacniaczy na rynku z elastycznością samodzielnej obudowy 1U 19”, którą można zintegrować z dowolną konfiguracją nagrywania.

Wyposażony w dwie instancje przedwzmacniacza „Camden” firmy Cranborne Audio, Camden EC2 osiąga bezprecedensową wydajność niskiego poziomu szumów i zniekształceń, a także liniowość pasma częstotliwości i fazy przy wszystkich ustawieniach wzmocnienia.

Użyj Camden EC2, aby nagrywać swoje źródło z całkowitą transparentnością, wzmacniając mikrofony o niskiej czułości bez dodawania szumu i koloryzacji, rejestrując każdy transjent bez przesunięcia fazowego, które może powodować nieprawidłowości podczas sumowania. Przedwzmacniacze Camden EC2 zapewniają jakość, która dorównuje (a w większości przypadków przewyższa) najbardziej cenione „transparentne” przedwzmacniacze na rynku.

12-pozycyjne obrotowe przełączniki wzmocnienia dla każdego przedwzmacniacza zapewniają idealne dopasowanie do konfiguracji mikrofonów stereo, a dedykowane tryby wejścia mikrofonowego, liniowego i instrumentalnego pozwalają Camden EC2 stać się nie tylko Twoim ulubionym przedwzmacniaczem mikrofonowym, ale także saturatorem i dwukanałowym diboxem dzięki dedykowanym wyjściom jack ¼” dla każdego kanału.

Klasyczna osobowość

Dzięki analogowym regulatorom nasycenia Mojo oba przedwzmacniacze Camden EC2 zmieniają się z niezwykle czystych, naturalnych i precyzyjnych w grube, mięsiste i vintage’owo brzmiące przedwzmacniacze po jednym ruchu pokrętła.

Cranborne Audio Camden EC2 może idealnie imitować vintage’owe przedwzmacniacze transformatorowe lub lampowe po przekręceniu pokrętła. Nasycenie Mojo można zmieniać płynnie, co pozwala na dobranie ilości nasycenia potrzebnej dla każdego

źródła. Utrzymuj je na poziomie 3-4, aby uzyskać autentyczne nasycenie przedwzmacniacza lub podkręć je do 11, aby uzyskać kompletnie przesadzony efekt!

Być może najważniejsze jest to, że w przeciwieństwie do przedwzmacniaczy opartych m.in. na transformatorach, gdy potrzebujesz kompletnie czystego i przejrzystego brzmienia dla konkretnej sesji/źródła, możesz całkowicie pominąć Mojo za pomocą przełącznika true-bypass, aby ujawnić prawdziwą klarowność przedwzmacniaczy Camden.

Nagrywaj przez Mojo, aby otrzymać natychmiastową analogową koloryzację podczas nagrywania lub wysyłaj źródła liniowe, aby dodać vintage’ową koloryzację do ścieżek DAW lub sumy stereo podczas etapu miksowania.

Zaawansowane narzędzie do nagrywania i reampingu

Dwa referencyjne wzmacniacze słuchawkowe z niezależnymi mikserami liniowymi umożliwiają bezpośrednie monitorowanie obu przedwzmacniaczy Camden za pomocą słuchawek podłączonych bezpośrednio do przedniego panelu Camden EC2.

Za pomocą tak podłączonych słuchawek jeszcze łatwiej ustawisz najlepsze miejsce mikrofonu przy źródle lub stworzysz miks słuchawkowy ustawiając proporcje przedwzmacniacza i dedykowanych wejść stereo Aux i mono Ext Line. Dzięki niezwykłemu obwodowi hi-z i dedykowanym wyjściom ¼” jack Link dla każdego kanału, Camden EC2 jest idealnym narzędziem do reampingu basów i gitar elektrycznych.

Po prostu podłącz swój instrument do jednego przedwzmacniacza za pomocą jego wejścia hi-z, podłącz wyjście ¼” Link do wzmacniacza lub efektów i przechwyć ten sygnał za pomocą drugiego przedwzmacniacza. Jeśli zarówno surowy sygnał DI, jak i przetworzony sygnał są nagrywane jednocześnie przy użyciu obu przedwzmacniaczy w Camden EC2, można dalej przetwarzać ten sygnał lub ponownie reampować sygnał DI w późniejszym czasie.

Kompatybilny z C.A.S.T.

Camden EC2 wykorzystuje również unikalny system C.A.S.T. firmy Cranborne Audio do dystrybucji dźwięku w studiu lub na scenie przy użyciu kabli Cat 5e, Cat 6 lub Cat 7, jednocześnie osiągając najlepsze rezultaty dźwiękowe.

Podłącz 500R8 lub 500ADAT firmy Cranborne Audio do port C.A.S.T. OUT w Camden EC2, a sygnał z przedwzmacniaczy wyślesz bezpośrednio do wejść interfejsu – gotowy do dalszego przetwarzania i nagrywania. Jednocześnie za pomocą tego samego kabla 500R8/500ADAT przesyłają wbudowany miks odsłuchu bezpośrednio do miksera słuchawkowego Camden EC2 w celu monitorowania.

Umożliwia to użytkownikom 500R8/500ADAT przesyłanie sygnału przedwzmacniaczy i wzmacniaczy słuchawkowych Camden EC2 do liveroomu za pomocą pojedynczego kabla Cat 5e, Cat 6 lub Cat 7, jednocześnie zwalniając gniazda formatu 500 w 500R8/500ADAT dla dodatkowych modułów EQ i kompresora oraz dodatkowe przetwarzanie przed trafieniem do przetworników 500R8/500ADAT.

Podłącz port C.A.S.T. IN Camden EC2 do N22 lub N22H firmy Cranborne Audio, a otrzymasz niedrogi sposób, aby łatwo przenieść sygnał z przedwzmacniacza Camden EC2 do odległej lokalizacji, takiej jak kabina wokalna, liveroom lub komora pogłosowa, używając Cat 5e jako taniego, wysokiej jakości, analogowego przewodu wieloparowego.

Starannie zaprojektowany i skonstruowany w Wielkiej Brytanii

Dzięki dużej liczbie dostępnych wejść/wyjść Camden EC2 zapewnia maksymalną elastyczność ze wszystkimi interfejsami audio i rejestratorami innych firm, w tym oferując dedykowane wyjścia XLR, wyjścia jack 1/4” i wyjścia Link podczas używania Camden EC2 jako DI.

Camden EC2 to znacznie więcej niż dwa Camden 500 w metalowej obudowie. To kolejny produkt Cranborne Audio zaprojektowany i skonstruowany pod czujnym okiem zespołu. Camden EC2 oferuje elitarne specyfikacje audio i funkcje oparte na możliwościach, które przeczą jego cenie, a teraz są dostępne dla profesjonalnych inżynierów, inżynierów projektów i domowych studiów.

Kluczowe cechy Cranborne Camden EC2

• Dwa dyskretne przedwzmacniacze mikrofonowo-liniowo-instrumentalne z nagradzaną topologią „Camden” z przedwzmacniacza i procesora sygnałowego Camden 500
• Wydajność audio na niemal teoretycznych granicach szumu, zniekształceń i liniowości fazy/częstotliwości przy wszystkich ustawieniach wzmocnienia
  • EIN: <-129,5 dBu, źródło 150 Ω, nieważone, <-135,5 dBu, wejścia wspólne, nieważone
  • THD+N: <0,00025% (1 kHz, wzmocnienie 35 dB, wyjście +24 dBu)
  • THD: <0,0006% (50 Hz i 7 kHz, wzmocnienie 35 dB, wyjście +20 dBu)
  • Przesunięcie fazowe: <2,75° (20 Hz do 20 kHz, wzmocnienie 40 dB), <6° (20Hz do 20kHz, maks. wzmocnienie)
  • Pasmo przenoszenia: ±0,7 dB (<1 Hz do >1000 kHz, wzmocnienie 35 dB), ±1 dB (<5 Hz do >200 kHz, maksymalne wzmocnienie)
• Unikalna dioda LED stanu 48 V
  • Dioda LED 48 V świeci na pomarańczowo, wskazując ładowanie lub rozpraszanie napięcia, aby zapobiec uszkodzeniu mikrofonów wstęgowych i upewnić się, że napięcie jest w pełni naładowane przed użyciem
  • Dioda LED 48 V świeci na czerwono, gdy napięcie jest w pełni naładowane i gotowe do użycia
• Dwa analogowe obwody nasycenia Mojo z płynną kontrolą, funkcją true bypass i 2 stylami – Thump i Cream
  • Thump pobudza zawartość niskich częstotliwości poprzez wzmacnianie niższych harmonicznych parzystych i nieparzystych z zakresu od 160 Hz do 20 Hz i poniżej
  • Cream wzmacnia parzyste i nieparzyste harmocznie, jednocześnie zmniejszając amplitudę częstotliwości podstawowych i stosując typowe dla konstrukcji transformatorowych przycięcie transjentów
• Dwa miksery słuchawkowe oparte na elementach dyskretnych z niezależnymi regulatorami poziomu CH 1, CH 2, Ext Input i Aux Input
  • Monitoruj przedwzmacniacze Camden z użyciem bezpośrednio wpiętych słuchawek, aby jeszcze łatwiej znaleźć najlepsze ustawienie mikrofonu przy źródle
  • Twórz łatwo miksy dla artysty łącząc przedwzmacniacze Camden z zewnętrznymi źródłami podłączając je pod gniazda Aux Input na panelu tylnym Camden EC2
  • Użyj referencyjnych wzmacniaczy słuchawkowych w trakcie odsłuchu krytycznego wysyłając sygnał do wejścia Aux i monitorując bezpośrednio z Camden EC2
  • Przełącznik „Stereo” do panoramowania CH1 i CH2 w lewo i prawo w każdym miksie słuchawkowym w celu prawdziwego monitorowania stereo
• Dwa referencyjnej klasy wzmacniacze słuchawkowe o wysokiej mocy
  • Pasmo przenoszenia: <±1dB, <1 Hz do >100 kHz
  • Impedancja wyjściowa: 0,33 Ω
  • THD: 0,0003%, 1kHz
  • Moc wyjściowa: 2x250mW @ 600 Ω, 2x450mW @ 220 Ω, 2x250mW @ 100 Ω

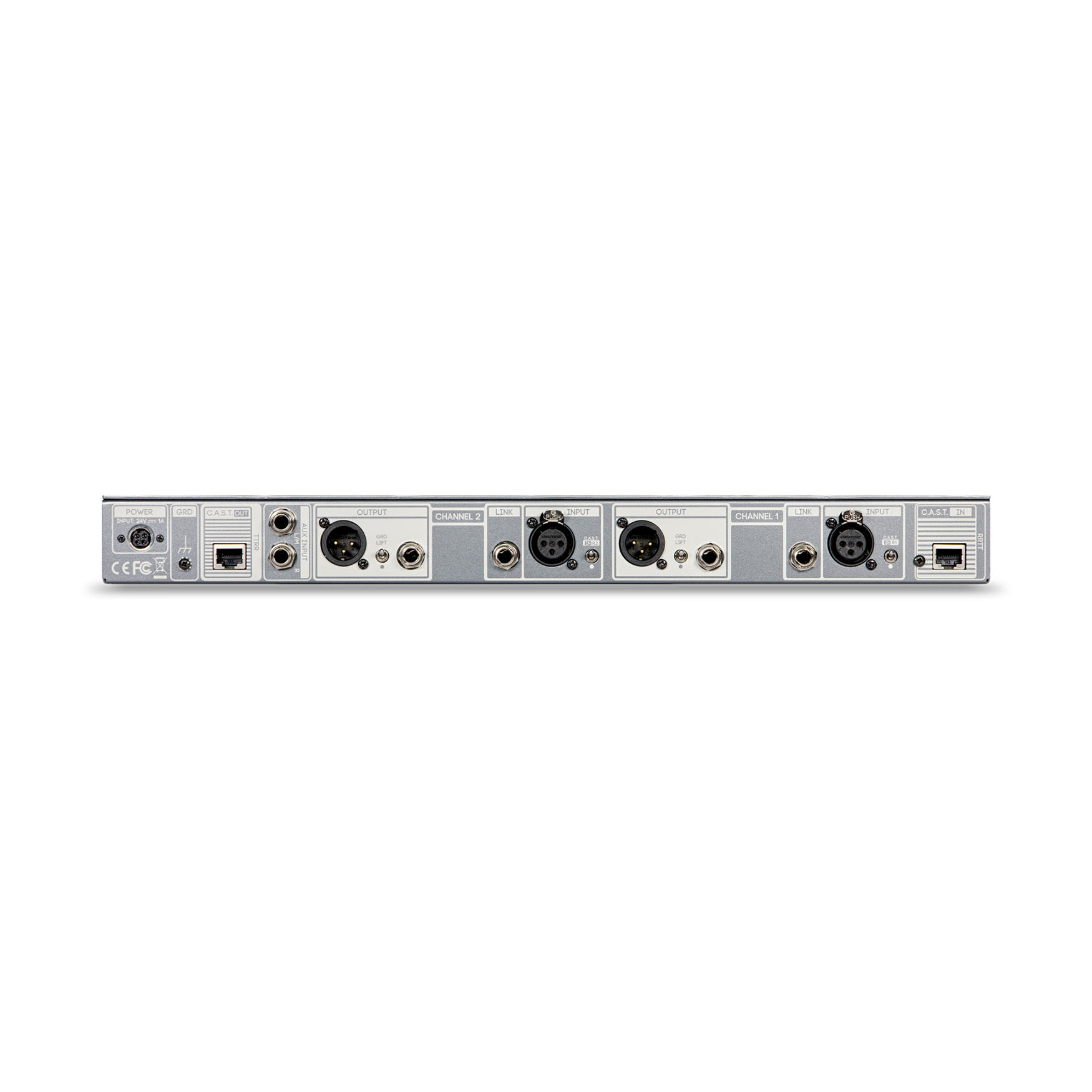

• Zbalansowane wyjścia XLR i zbalansowane impedancyjnie wyjścia jack 1/4” dla maksymalnej łączności z interfejsami audio i innym sprzętem
• Dedykowane zbalansowane impedancyjnie wyjścia jack 1/4” dla prawdziwej funkcjonalności diboxa i rozdzielania wejść instrumentalnych na zbalansowane lub niezbalansowane dla wzmacniaczy i efektów
• C.A.S.T. Port OUT do podłączania Camden EC2 do 500R8/500ADAT
  • Przesyłaj sygnał przedwzmacniaczy Camden EC2 bezpośrednio do wejść modułów serii 500 500R8 i 500ADAT w celu nagrywania/przetwarzania
  • Odbieraj miks stereo generowany przez 500R8/500ADAT i monitoruj za pomocą mikserów słuchawkowych Camden EC2
  • Wszystko zarządzane i dystrybuowane za pomocą pojedynczego ekranowanego kabla Cat 5e, Cat 6 lub Cat 7
• C.A.S.T. Port IN do podłączania N22/N22H Cat 5 w celu przesłania wejść i wyjść Camden EC2 w inne miejsce w studiu
  • Odbieraj 2 sygnały mikrofonowe/liniowe z N22/N22H bezpośrednio do wejść przedwzmacniacza Camden EC2
  • Przesyłaj miks słuchawkowy Aux 1 Camden EC2 do N22/N22H w celu bezpośredniego monitorowania przez muzyka
  • Wszystko zarządzane i dystrybuowane za pomocą pojedynczego ekranowanego kabla Cat 5e, Cat 6 lub cat 7
• Zewnętrzny zasilacz wysokoprądowy 24V 1,25A ze złączem z blokadą

Specyfikacja techniczna Cranborne Camden EC2

Przedwzmacniacz

• Ścieżka sygnału testowego: APx555 (wyjście liniowe) – Wejście 1 – Wyjście liniowe – APx555 (wejście liniowe)
• Impedancja wejściowa:
  • Mic = 8,9 kΩ 48 V wyłączone, 5,4 kΩ 48V włączone,
  • Line = 24,3 kΩ,
  • Hi-Z = 1,5 MΩ niezbalansowane, 3 MΩ zbalansowane
• Maksymalny poziom wejściowy
  • Mic = +17,6 dBu (<0,003% THD),
  • Line = +26,5 dBu (<0,02% THD),
  • Hi-Z = +24 dBu (<0,02% THD)
• Minimalne wzmocnienie: mikrofonu= 8 dB, linia = 0 dB, Hi-Z = 3 dB
• Maksymalne wzmocnienie: mikrofonu = 68 dB, linia = 60 dB, Hi-Z = 63 dB
• Poziom szumu wejściowego (EIN):
  • <-129,5 dBu (źródło 150 Ω, nieważone),
  • <-131 dBu (źródło 150 Ω, A-ważone),
  • <-135,5 dBu (wspólne wejścia, nieważone)
• Pasmo przenoszenia:
  • ±0,7 dB (<1 Hz do >1000 kHz, min. wzmocnienie),
  • ±0,7 dB (<1 Hz do >1000 kHz, wzmocnienie 35 dB),
  • ±1 dB (<1,5 Hz do 900 kHz, wzmocnienie 63 dB),
  • ±1 dB (<5 Hz do >200 kHz, maks. wzmocnienie)
• Przesunięcie fazowe:
  • <2,75° (20 Hz do 20 kHz, wzmocnienie 40 dB),
  • <4° (20 Hz do 20 kHz, wmocnienie 63 dB),
  • <6° (20Hz do 20kHz, maks. wzmocnienie)
• THD+N: <0,00025% (1kHz, wzmocnienie 35dB, +24dBu wyjście)
• Zniekształcenia intermodulacyjne:
  • <0,0006% (50Hz i 7kHz, wzmocnienie 35dB, +20dBu wyjście),
  • <0,0005% (50Hz i 7kHz, wzmocnienie 35dB, +15dBu wyjście)
• Filtr dolnozaporowy (HPF): 80Hz, -3dB, 12dB na oktawę
• CMRR: >70dB, typ >85dB, wzmocnienie 35db, 10-20kHz, 100mV Common mode
• Slew rate: 20V/uS, wzmocnienie 35dB, +25dBu wyjście
• Informacje diody LED 48V
  • Wygaszona = 48v Off, napięcie w pełni rozładowane
  • Pomarańczowa = 48v napięcie w trakcie ładowania/rozładowywania
  • Czerwona = 48v w pełni naładowany
• Progi miernika LED sygnału
  • Niebieski = -20dBu
  • Zielony = -12dBu
  • Pomarańczowy = +21dBu
  • Czerwony = +24dBu
• Maks. poziom wyjściowy:
  • Zbalansowany XLR = +27,5dBu (<0,002% THD, wzmocnienie 30dB)
  • Zbalansowany jack ¼” = +21,5dBu (<0,002% THD, wzmocnienie 30dB)
• Impedancja wyjściowa
  • Zbalansowany XLR = 150 Ω
  • Zbalansowany jack 1/4” = 150Ω Zbalansowany, 75 Ω Niezbalansowany
• Maksymalny poziom wyjściowy złącza Link: Zbalansowany impedancyjnie jack 1/4” = +21,8dBu (<0,006% THD)
• Impedancja wyjściowa złacza Link: Zbalansowany impedancyjnie jack 1/4” = 75 Ω niezbalansowane, 150 Ω zbalansowane (wyjście buforowane)

Wzmacniacz słuchawkowy

• Ścieżka sygnału testowego APx555 (wyjście liniowe) – wejście AUX – wyjście słuchawkowe – APx555 (wejście liniowe)
• Pasmo przenoszenia: -1 dB, <1 Hz do >70 kHz
• THD: <0,0006% (-104,4 dB) przy +20 dBu, 1 kHz, A-ważone, obciążenie 300 Ω
• THD+N: <0,00085% (-101,4 dB) przy +20 dBu, 1 kHz, A-ważone, obciążenie 300 Ω
• Impedancja wyjściowa: 0,33 Ω
• Moc wyjściowa:
  • 250 mW x 2 przy 600 Ω, 1 kHz
  • 650 mW x 2 przy 220 Ω, 1kHz
  • 1,21 W x 2 @ 100 Ω, 1kHz
  • 500 mW x 2 @ 32 Ω, 1kHz
• Zakres dynamiki: 114,5 dB A-ważone, metoda AES17, 20 Hz – 20 kHz, obciążenie 300 Ω
• Poziom szumu: -93,5 dBu A-ważone, 20 Hz – 20 kHz, obciążenie 300 Ω

Zasilanie

• Wymagania: AC 100 V – 240 V AC, 50 – 60 Hz
• Całkowite zużycie energii: 24V, 1,25A DC, 30 W

Środowisko

• Temperatura pracy: +1 do 35 stopni Celsjusza
• Warunki przechowywania: -20 do 50 stopni Celsjusza

Wymiary/Waga

• Szerokość: 481 mm (19 cali)
• Wysokość: 44,45 mm (1U)
• Głębokość: 240 mm
• Waga: 2,8 kg
