RME DPS-2

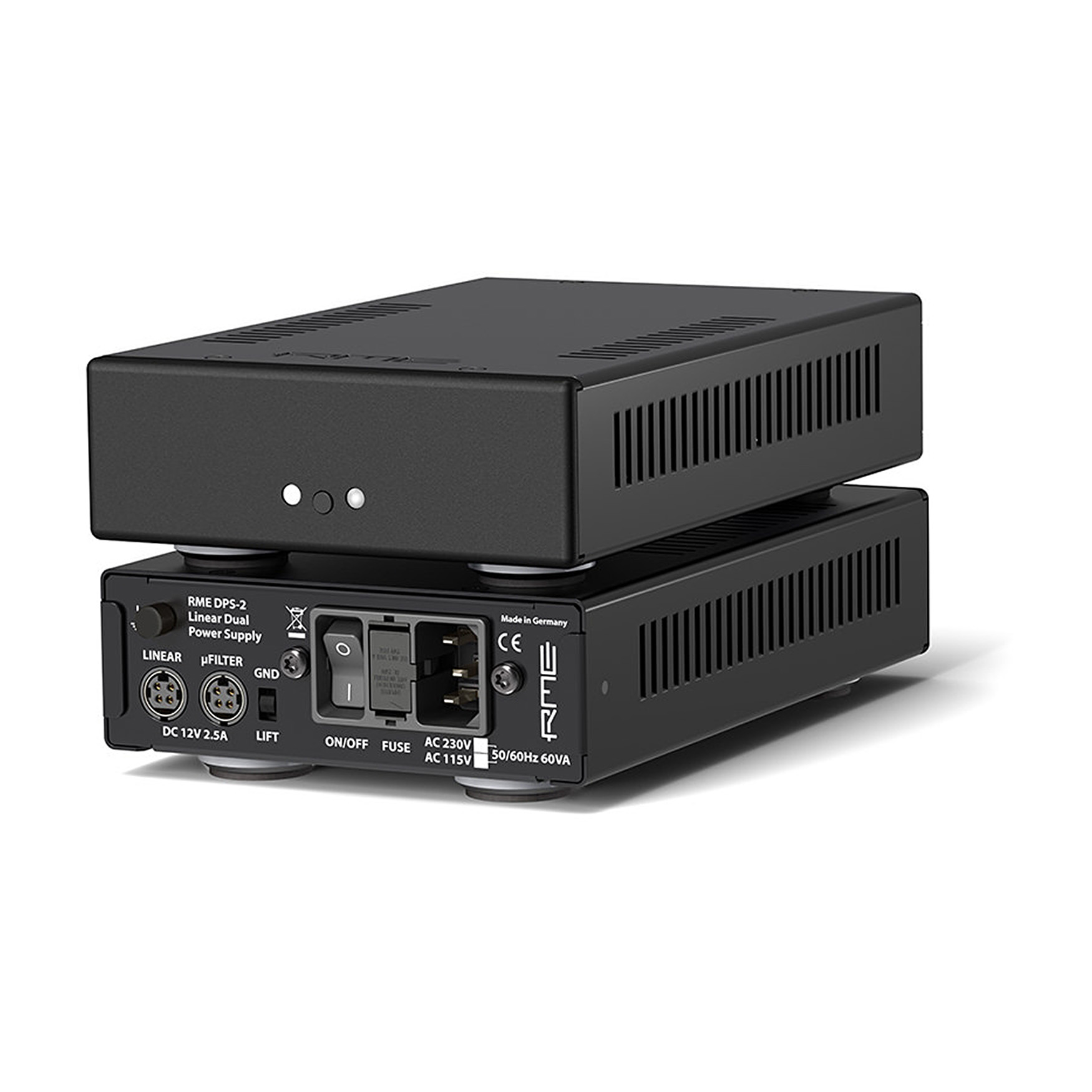

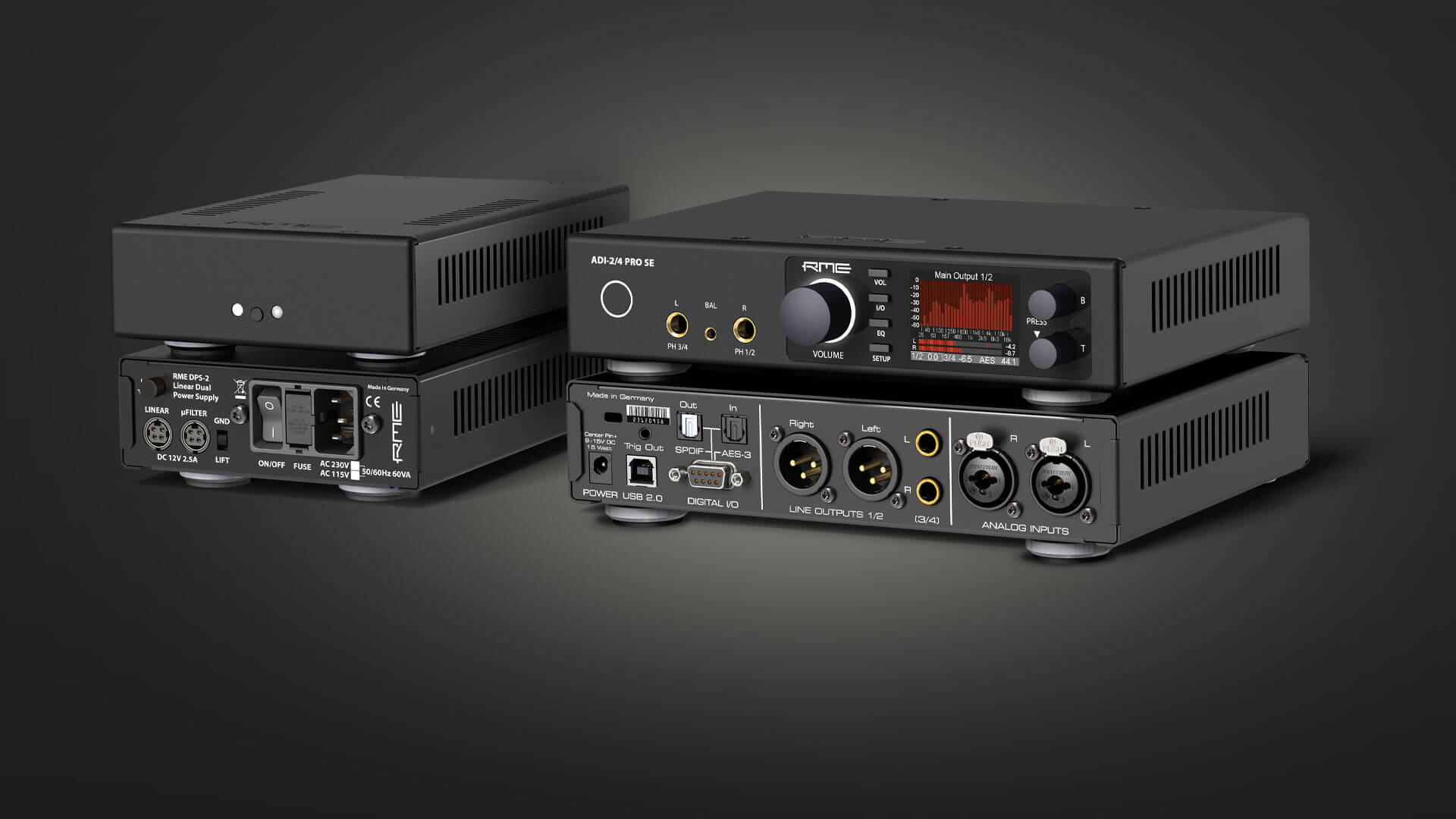

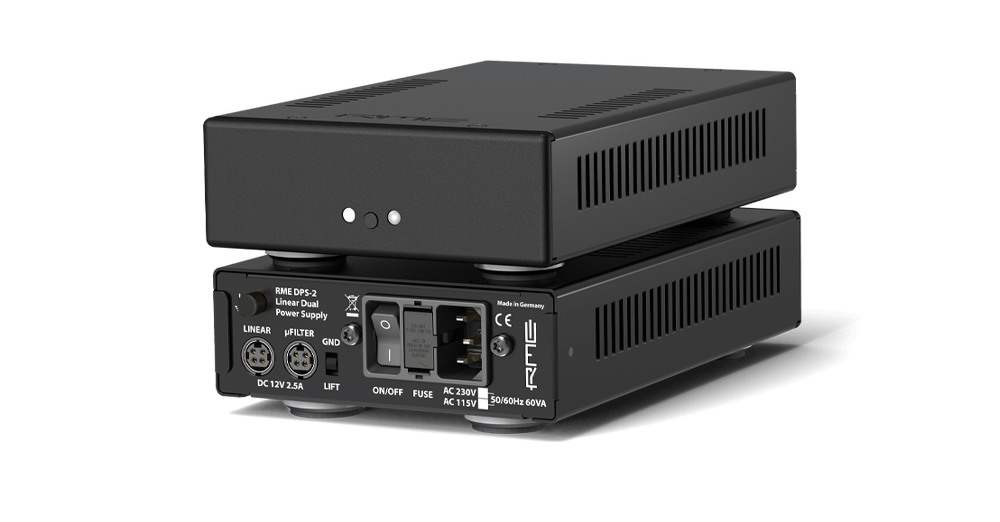

Nowy DPS-2 to wyjątkowe liniowe źródło zasilania, które może pochwalić się nie tylko imponującymi danymi technicznymi, ale także szeroką gamą unikalnych i bardzo przydatnych funkcji. Na przykład, to kompaktowe urządzenie posiada dwa różnie filtrowane wyjścia. Obudowa i panel przedni DPS-2 są oparte na serii ADI-2, mieszcząc innowacyjny projekt obwodów RME na zaledwie połowie szerokości szafy rack.

Dwa wyjścia – filtr HF i DC po stronie zasilania

Wyjście Linear jest tradycyjnym wyjściem DC, ale jest wyposażone w wielostopniowe pasywne i aktywne filtrowanie, w tym baterię kondensatorów 30 000 μF, dławik ferrytowy, a także aktywny filtr wyjściowy z hybrydowym regulatorem napięcia.

Drugie wyjście oparte jest na opatentowanej przez RME technologii μFilter. Tutaj sygnał ze wstępnie filtrowanego wyjścia liniowego jest również przetwarzany przez wysoce wydajne filtry aktywne, aby uzyskać wyjątkowo czyste wyjście DC z zaledwie kilkoma µV (mikrowoltami) szumu. Ponadto wyjście jest wyposażone w technologię czujnika, która mierzy i dostosowuje napięcie wyjściowe bezpośrednio na złączu DC dostarczonego kabla DC. W zestawie znajdują się dwa kable połączeniowe DC Sensor z blokowaną i nieblokowaną wtyczką DC 2,1 x 5,5 mm (1 m).

W rezultacie impedancja wyjściowa i regulacja obciążenia są niezwykle niskie, zapewniając w ten sposób czyste napięcie wyjściowe +12,0 V przy obciążeniu 2,5 A, całkowicie unikając jakichkolwiek spadków napięcia zależnych od obciążenia. Uwaga: w danym momencie można używać tylko jednego wyjścia.

Praca bez szumów – optymalna wydajność bez zakłóceń – z RME DPS-2

Dodatkowe zastosowanie zarówno 2-stopniowego filtra HF, jak i filtra DC po stronie zasilania AC umożliwia DPS-2 zapewnienie optymalnej wydajności bez zakłóceń. Zapewnia to również transformator toroidalny audio o mocy 60 VA z dodatkowym uzwojeniem izolacyjnym i ekranowaniem taśmą magnetyczną, gwarantując absolutnie wolną od szumów i zakłóceń pracę w każdej sytuacji.

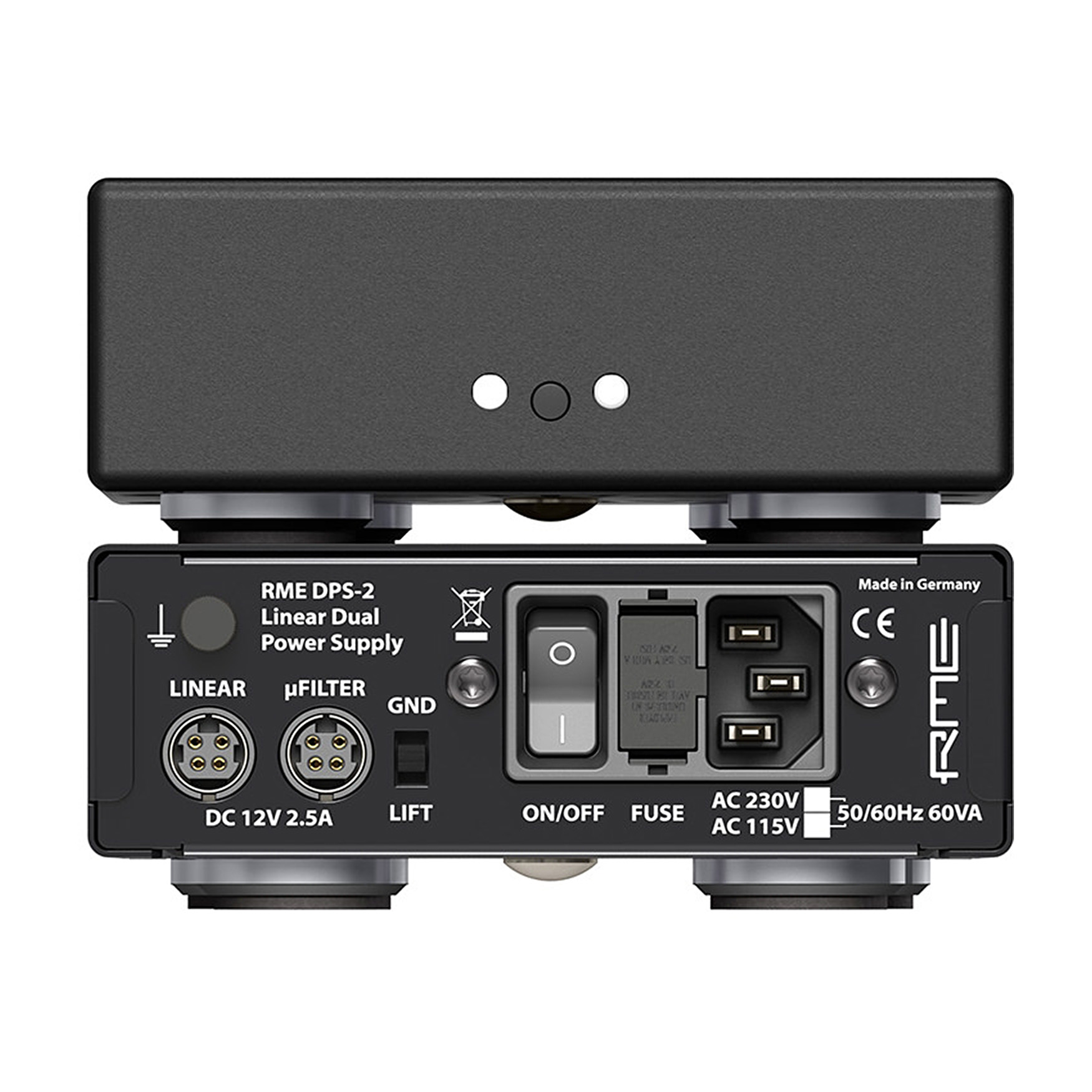

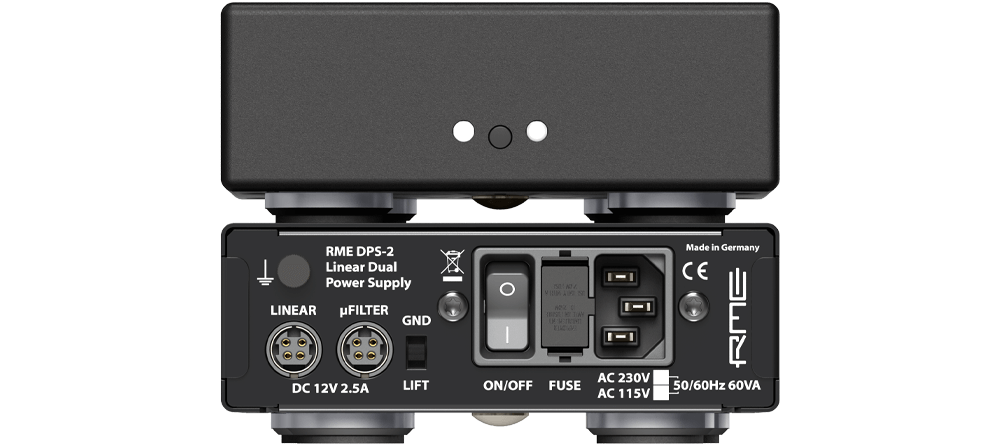

W razie potrzeby przełącznik GND lift może być użyty do odłączenia uziemienia DC od PE (uziemienia ochronnego) w celu wyeliminowania szumów powodowanych przez pętle uziemienia. W tym przypadku nie ma to wpływu na bezpieczeństwo, ponieważ część główna i obudowa pozostają mocno podłączone do PE gniazda zasilania. Ponadto DPS-2 jest wyposażony w śrubowy zacisk uziemienia do uziemienia innych urządzeń lub do użycia uziemienia innego niż PE dla zasilania audio.

Wyświetlanie za pomocą wielokolorowych przednich diod LED – Tryb LED AutoDark

DPS-2 posiada dwie diody LED z przodu, które zapewniają szybki przegląd trybów pracy i błędów (zasilanie, przeciążenie termiczne i mocy, zbyt niskie napięcie, zwarcie, aktywne wyjście). Wbudowany przełącznik na panelu przednim włącza unikalny tryb AutoDark, w którym diody LED świecą się tylko w stanach błędu i krótko podczas włączania zasilania.

Kolejną unikalną cechą jest 24-stronicowa instrukcja, która szczegółowo przedstawia dane techniczne przy użyciu wielu zmierzonych wartości, zilustrowanych wykresami pomiarowymi. Zawiera ona również podstawowe informacje na temat zasilaczy liniowych i impulsowych.

Specyfikacja techniczna RME DPS-2

Sieć prądu przemiennego (podstawowa)

• Standardowe napięcie wejściowe: 115 V lub 230 V, ustawiane za pomocą wewnętrznego złącza
• Zakres napięcia wejściowego: 95 V – 130 V lub 200 V – 260 V
• Pobór mocy w stanie spoczynku: 1 W
• Typowy pobór mocy przy obciążeniu 2 A w trybie liniowym: 38,5 W
• Typowy pobór mocy, obciążenie 2 A na μFilter: 39,8 W
• Bezpieczniki dla 230 V: 2 x 250 V / 0,63 A, powolne uderzenie, rozmiar: 5×20 mm
• Bezpieczniki dla 115 V: 2 x 250 V / 1,2 A powolne uderzenie, rozmiar: 5×20 mm

Liniowy DC – wtórny

• Maksymalne napięcie wyjściowe: 12,2 V @ 0 A
• Minimalne napięcie wyjściowe: 11,5 V @ 3 A
• Ciągły prąd wyjściowy: 2,5 A
• Ciągła moc wyjściowa: 30 W
• Maksymalny prąd wyjściowy: 4 A
• Prąd zwarciowy: <0.1 A
• Szumy @ 1 A, AES17: 30 μV, 3 μV ważone A
• Szum @ 1 A, szerokość pasma 100 kHz: 30 μV, 4 μV A-ważone
• Szum @ 2 A, AES17: 111 μV, 14 μV A-ważone
• Szum @ 2 A, szerokość pasma 100 kHz: 111 μV, 14 μV A-ważone
• Impedancja wyjściowa wraz z kablem: 0,22 Ohm
• Regulacja obciążenia (0/1/2 A): 3.63 %
• Ochrona przed przeciążeniem: > 3.2 A
• Ochrona przed przegrzaniem: > 80 °C (176 °F)
• Wykrywanie zbyt niskiego napięcia: < 9.5 V

Filtr DC μFilter – wtórny

• Napięcie wyjściowe: 12,0 V
• Ciągły prąd wyjściowy: 2,5 A
• Ciągła moc wyjściowa: 30 W
• Maksymalny prąd wyjściowy: 3,5 A
• Prąd zwarciowy: <0.1 A
• Szumy @ 0 – 3 A, AES17: < 2 μV, < 1 μV A-ważone
• Szum @ 0 – 3 A, szerokość pasma 100 kHz: <3 μV, < 2 μV A-ważone
• Impedancja wyjściowa wraz z kablem: 0,012 oma
• Regulacja obciążenia (0/1/2 A): 0.20 %
• Ochrona przed przeciążeniem: > 3.2 A
• Ochrona przed przegrzaniem: > 80 °C (176 °F)
• Wykrywanie zbyt niskiego napięcia: < 9.5 V

Ogólne

• Wymiary (szer. x wys. x gł.): 130 x 44 x 205 mm
• Waga: 1,89 kg
• Zakres temperatur: +5°C do +40°Celsjusza
• Wilgotność względna: < 75%, bez kondensacji

Zawartość opakowania

• DPS-2
• Kabel połączeniowy czujnika DC z blokowaną wtyczką DC 2,1×5,5 mm, 1 m
• Kabel połączeniowy czujnika DC z wtyczką DC 2,1×5,5 mm, 1 m
• Instrukcja obsługi
• Kabel zasilający IEC, 1,5 m
