Cranborne N22H

Opis

Cranborne N22H

Cranborne N22H to referencyjny wzmacniacz słuchawkowy z zaawansowanym systemem zarządzaniem kablami C.A.S.T. i opcjonalnym zasilaniem bateryjnym.

Najlepsze narzędzie do monitorowania słuchawek w trakcie nagrywania i miksowania

N22H to najlepsze narzędzie dla inżynierów i muzyków, którzy chcą ulepszyć swoje odczucia w trakcie używania słuchawek za pomocą wysokiej jakości wzmacniacza słuchawkowego, który pozwoli zabłysnąć każdej parze słuchawek.

Cranborne Audio N22H to samodzielny, referencyjny wzmacniacz słuchawkowy, którego można używać podczas miksowania lub masteringu, a dzięki wytrzymałej obudowie ze stali i kompaktowej formie jest to również idealny rozwiązanie przenośne, które można umieścić obok wykonawcy na końcu pojedynczego ekranowanego kabla Cat 5e, Cat 6 lub Cat 7 przy użyciu unikalnego systemu C.A.S.T. firmy Cranborne Audio.

Referencyjny wzmacniacz słuchawkowy

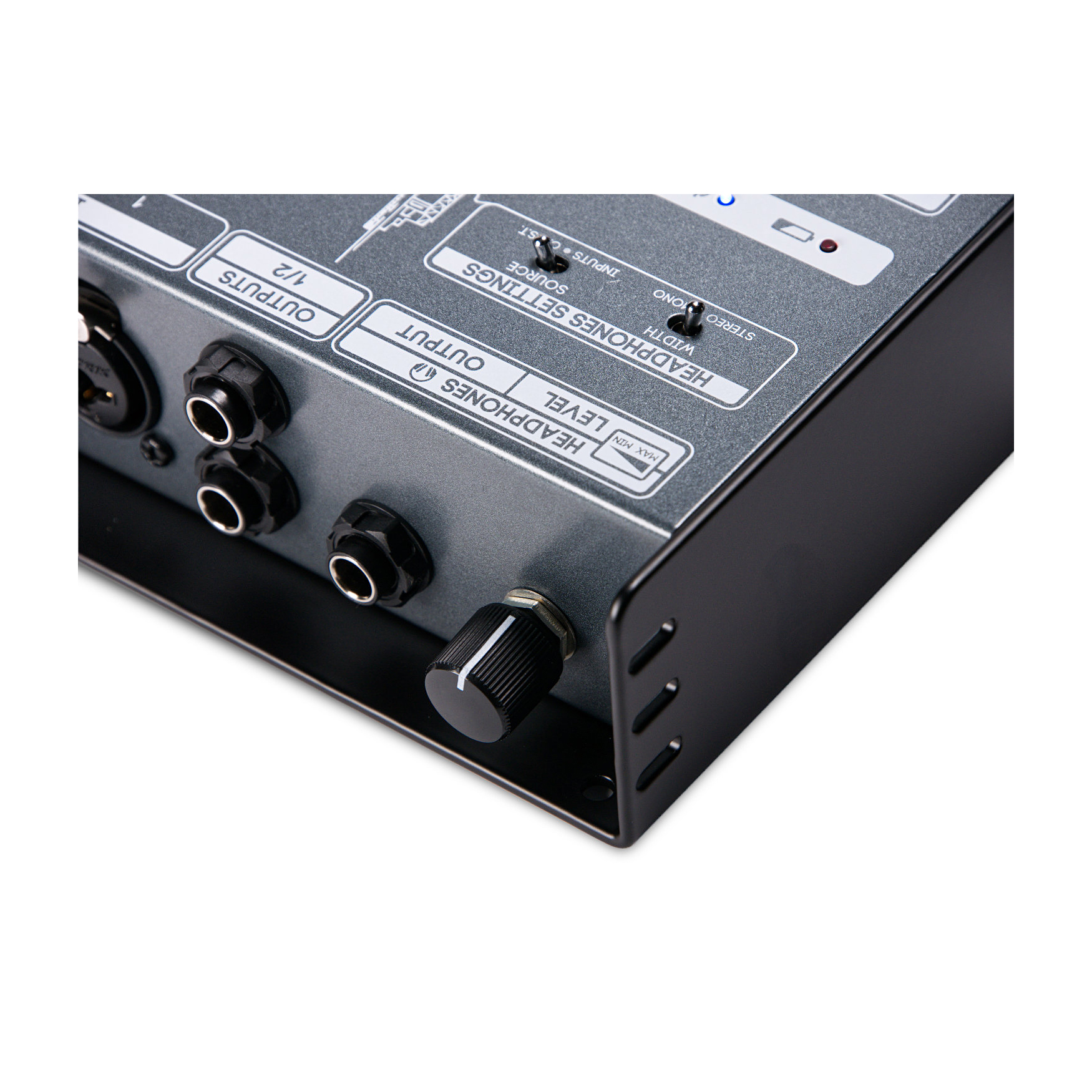

Wzmacniacz słuchawkowy N22H został oparty na tej samej niestandardowej konstrukcji, którą można znaleźć w interfejsie Cranborne Audio 500R8 osiągając płaską charakterystykę częstotliwościową od 0,8 Hz do ponad 250 kHz i ultraniskie zniekształcenia (0,0009% THD+N, przy obciążeniu 100 kΩ), co pozwala mu zasilać słuchawki czystą, transparentną mocą podczas krytycznego odsłuchu, miksowania i masteringu. Moc jest również bardziej niż wystarczająca (do 950 mW na ucho), aby napędzać słuchawki przy dużej głośności podczas nagrywania — idealne dla perkusistów! Dzięki starannie skalibrowanym trybom wysokiej i niskiej mocy, N22H można szybko zoptymalizować za pomocą jednego przełącznika pod kątem maksymalnej wydajności do użycia ze słuchawkami nausznymi o wysokiej impedancji lub dousznymi (np. IEM) o niskiej impedancji. Niestandardowa logarytmiczna kontrola poziomu słuchawek umożliwia również precyzyjną kontrolę wyjścia słuchawkowego bez dużych zmian głośności podczas niewielkich regulacji.

Cranborne Audio N22H może być zasilany zarówno za pomocą dołączonego zasilacza 9 V DC, jak i również zasilacza 9 V DC (środkowy ujemny) do efektów gitarowych innych firm. Istnieje również możliwość zasilania za pomocą baterii 9 V nawet do 10 godzin wzmacniania słuchawek w trybie niskiego poboru mocy podczas nagrywania i nagrywania w miejscu, w którym nie ma dostępu do prądu.

Zaawansowana łączność z C.A.S.T.

Korzystając z systemu C.A.S.T. firmy Cranborne Audio, N22H można bez wysiłku umieścić tam, gdzie jest potrzebny, za pomocą pojedynczego ekranowanego kabla Cat 5e, Cat 6 lub Cat 7. Dzięki zasięgowi do 100 m, N22H i C.A.S.T. to idealne rozwiązanie do wygodnej dystrybucji słuchawek, a także centrum łączności dla źródeł mikrofonowych/liniowych jako całkowicie analogowy wąż Cat 5e.

System Cranborne Audio C.A.S.T. (Cat 5 Analogue Snake Transport) rozprowadza analogowy dźwięk (w tym zasilanie phantom 48 V) w studiach i na scenach, wykorzystując niedrogie ekranowane okablowanie Cat 5e, Cat 6 i Cat 7 — uzyskując najlepsze rezultaty dźwiękowe przy najniższych kosztach. Podłącz N22H do pasywnego N22 firmy Cranborne Audio, wykorzystując pojedynczy ekranowany kabel Cat 5e, Cat 6 lub Cat 7, a będziesz mógł przesłać miks słuchawkowy bezpośrednio do wzmacniacza słuchawkowego N22H na odległość nawet do 100 m. Następnie możesz podłączyć sygnały mikrofonowe/liniowe bezpośrednio do wejść typu combo XLR-jack N22H, a one przejdą przez to samo połączenie C.A.S.T. i dotrą do wyjść XLR N22, gotowe do podłączenia do interfejsu audio w celu nagrywania.

Jeśli Twoje studio jest już zbudowane wokół urządzenia obsługującego C.A.S.T., N22H może zostać podłączony bezpośrednio do wejścia lub wyjścia systemu i wysyłać lub odbierać dźwięk bezpośrednio z urządzenia bez potrzeby innego sprzętu lub drogich przewodów wieloparowych.

Potęga słuchawek wielkości dłoni

N22H to idealne narzędzie dla tych, którzy już budują swoje studio wokół produktów Cranborne Audio i chcą stworzyć niezrównany system dystrybucji dźwięku w swoim studiu, ale to również idealny sposób, aby wprowadzić odrobinę znanego brzmienia Cranborne Audio do dowolnego studia w postaci przenośnego wzmacniacza słuchawkowego najwyższej klasy.

Główne cechy Cranborne Audio N22H

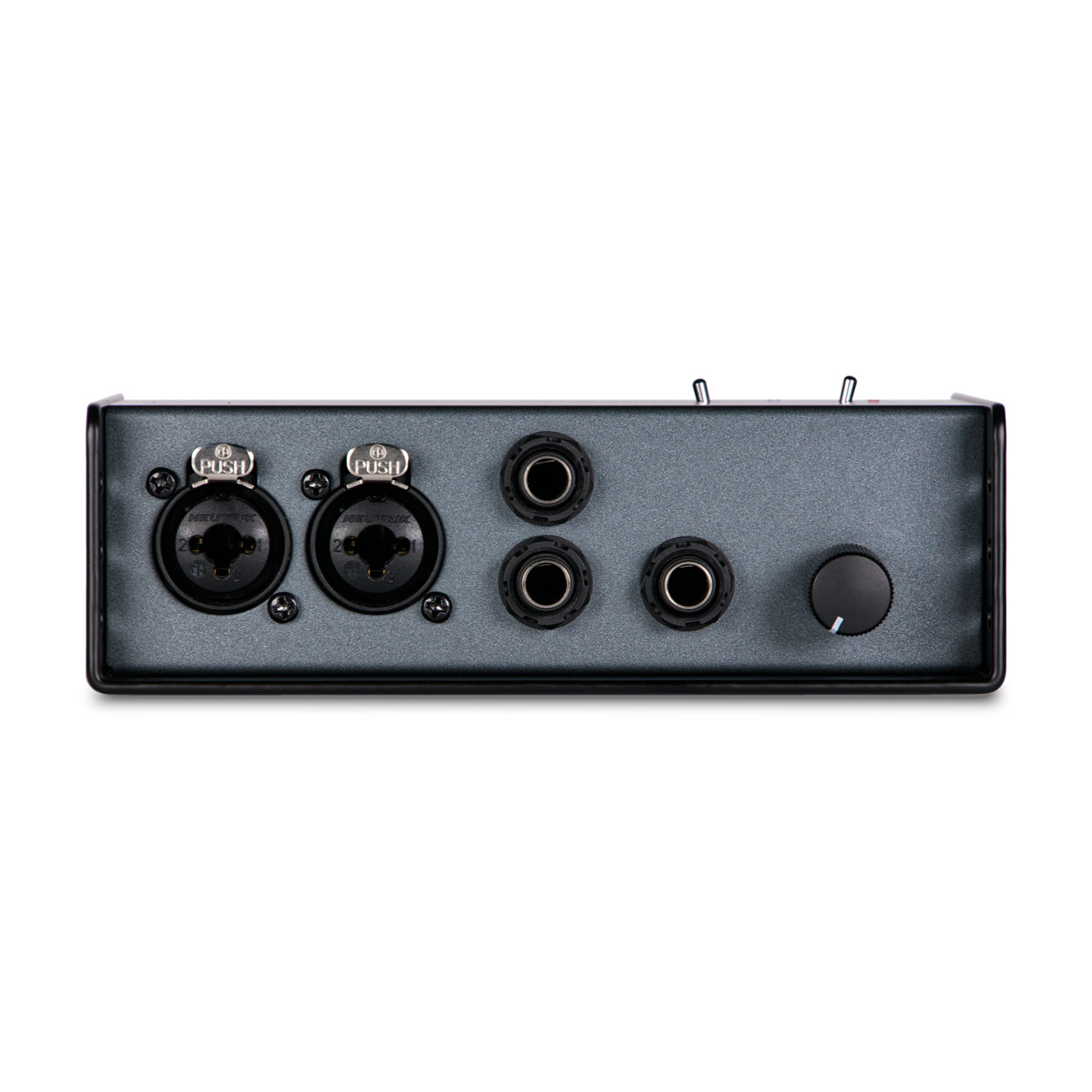

• Dwa zbalansowane wejścia combo XLR-jack
• Dwa zbalansowane wyjścia XLR i jack 1/4”
• W pełni obsługuje zasilanie fantomowe 48 V
• Referencyjnej klasy wzmacniacz słuchawkowy
  • THD+N: <0,0009% (-100,4 dB) przy +6 dBu, 1 kHz, A-ważone, obciążenie 100 kΩ
  • Moc wyjściowa (1 kHz): 252 mW x 2 przy 600 Ω, 502 mW x 2 przy 220 Ω, 950 mW x 2 przy 100 Ω, 470 mW x 2 przy 32 Ω
  • Pasmo przenoszenia: 1 dB, <0,8 Hz do >200 kHz
• Przełączane tryby wysokiej i niskiej mocy
  • Wysoka moc zoptymalizowana pod kątem maksymalnej mocy i wydajności dla słuchawek o wysokiej impedancji
  • Niska moc zoptymalizowana pod kątem maksymalnej żywotności baterii oraz dla słuchawek o niskiej impedancji lub IEM

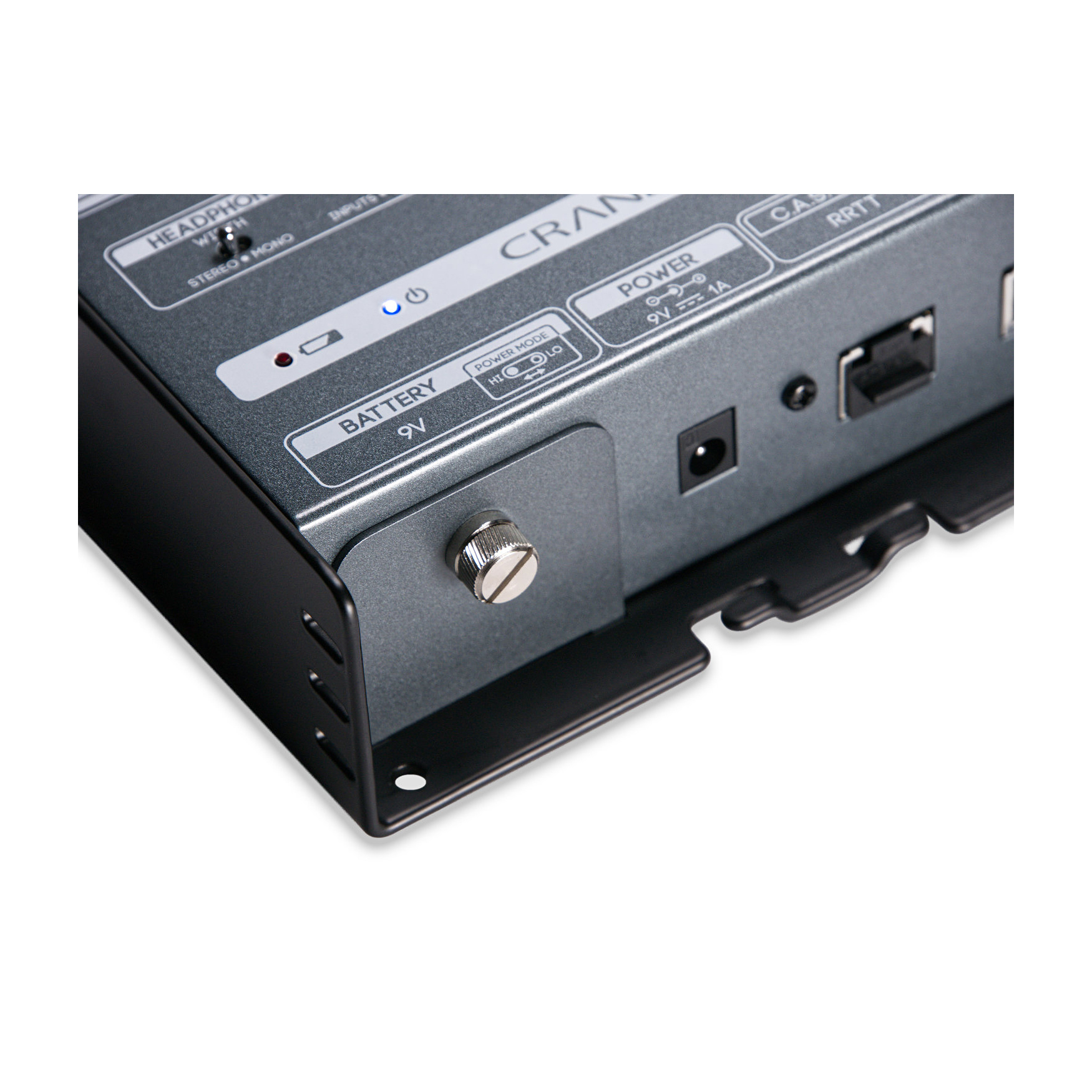

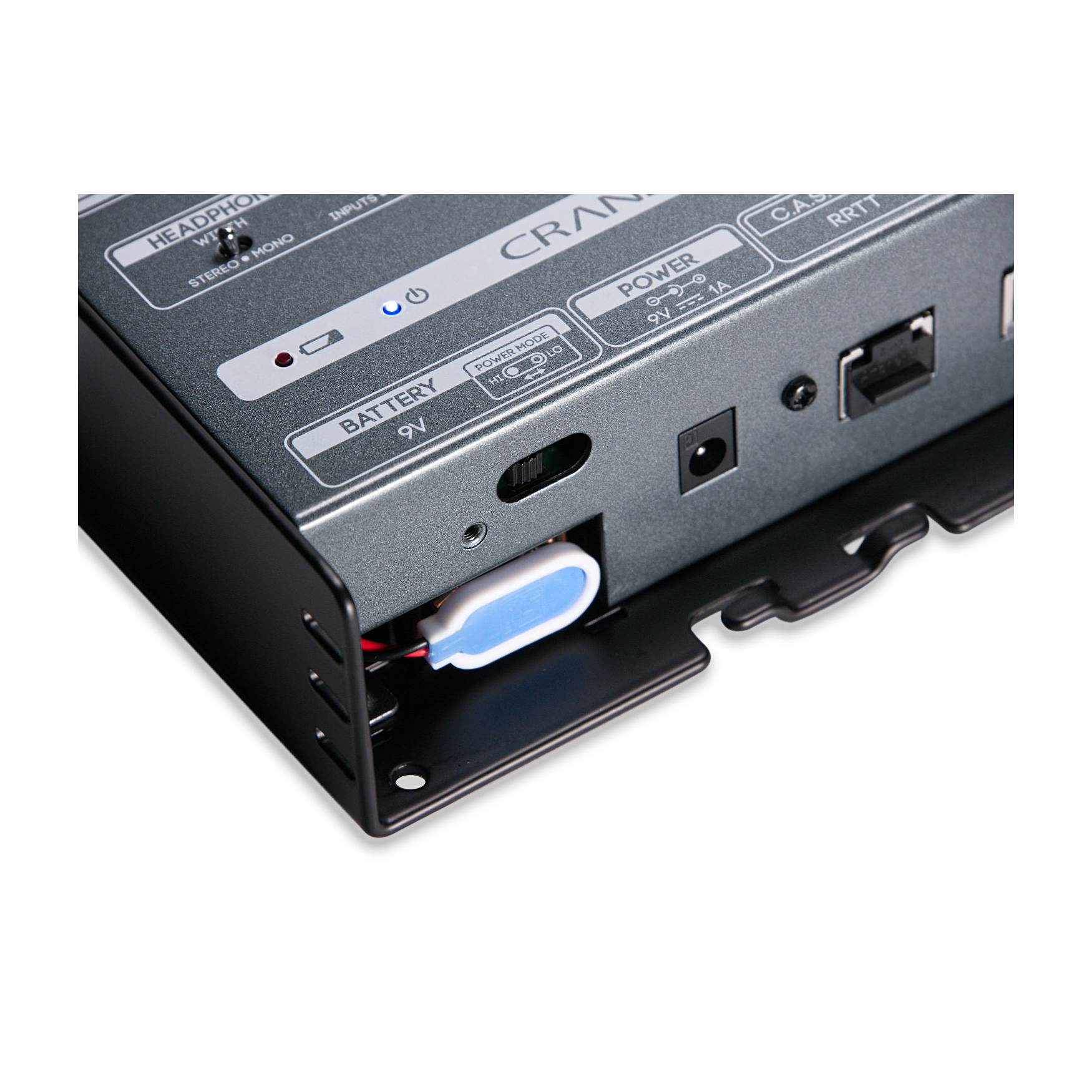

• Zasilanie z użyciem baterii 9V
  • Do ~10 godzin pracy na baterii (tryb niskiego poboru mocy)
  • Do ~2 godzin pracy na baterii (tryb wysokiego poboru mocy)
• Gniazdo zasilania 9 V DC
  • Zawiera zasilacz 9 V DC (ujemny w środku)
  • Może być zasilany dowolnym zasilaczem 9 V DC (ujemny w środku) efektu gitarowego innej firmy (zalecane zasilanie 1000 mA)

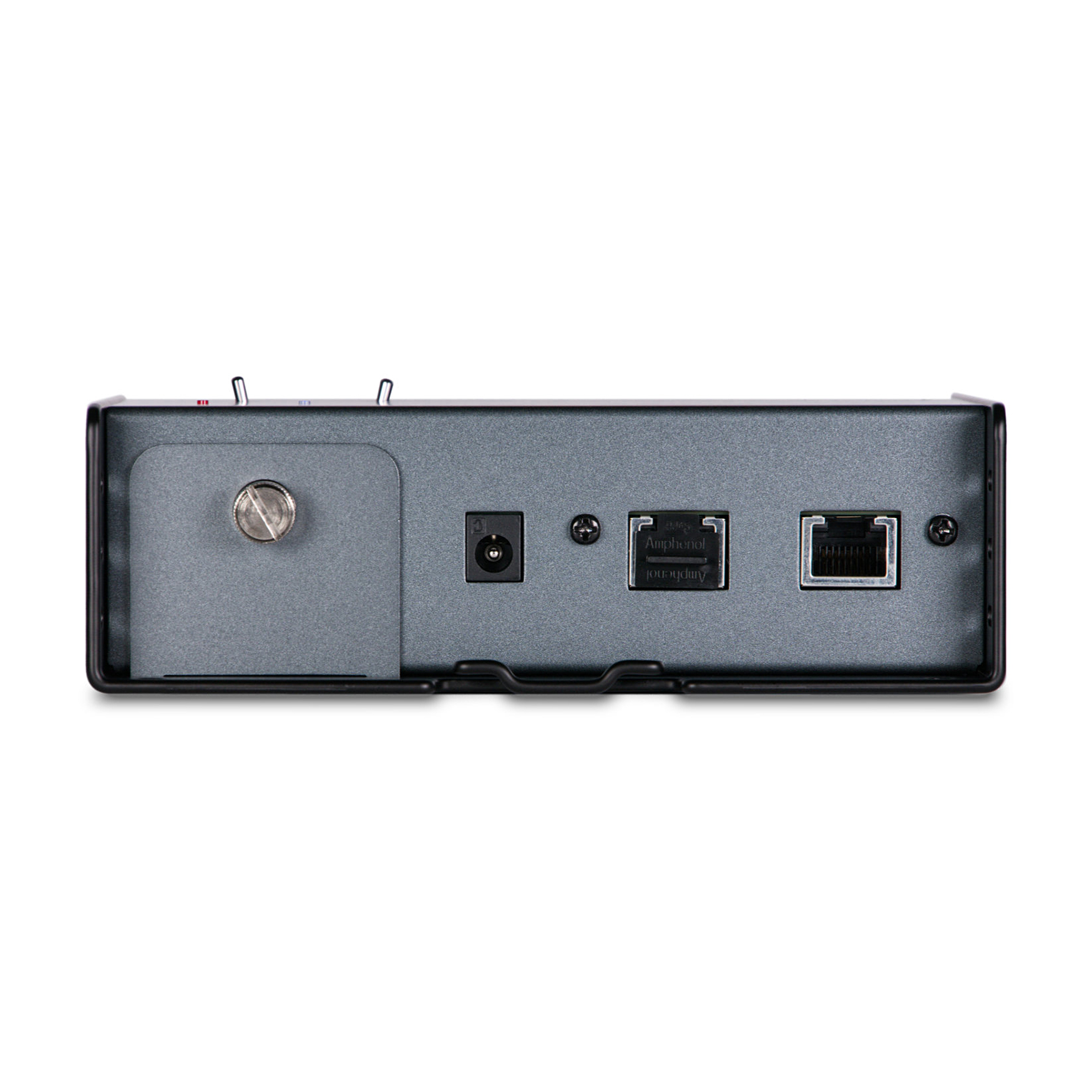

• Port C.A.S.T IN RRTT (do podłączenia do wyjścia C.A.S.T. N22 lub innego urządzenia z obsługą C.A.S.T.)
• Port C.A.S.T OUT TTRR (do podłączania do wejścia C.A.S.T. urządzeń 500R8, 500ADAT lub innych urządzeń z obsługą C.A.S.T.)
• Łączność Cat5 z N22 lub drugim N22H
• Zgodność z dowolnym ekranowanym kablem Cat 5e/Cat 6/Cat 7 o długości do 100 m
• Obniżony poziom przesłuchu przy użyciu kabli Cat 6 i Cat 7 (zalecane)
• Wzmocniona metalowa obudowa
• Otwory montażowe do stałej instalacji
• Otwory na opaski kablowe do łatwiejszego porządkowania przewodów
• Antypoślizgowe gumowe nóżki

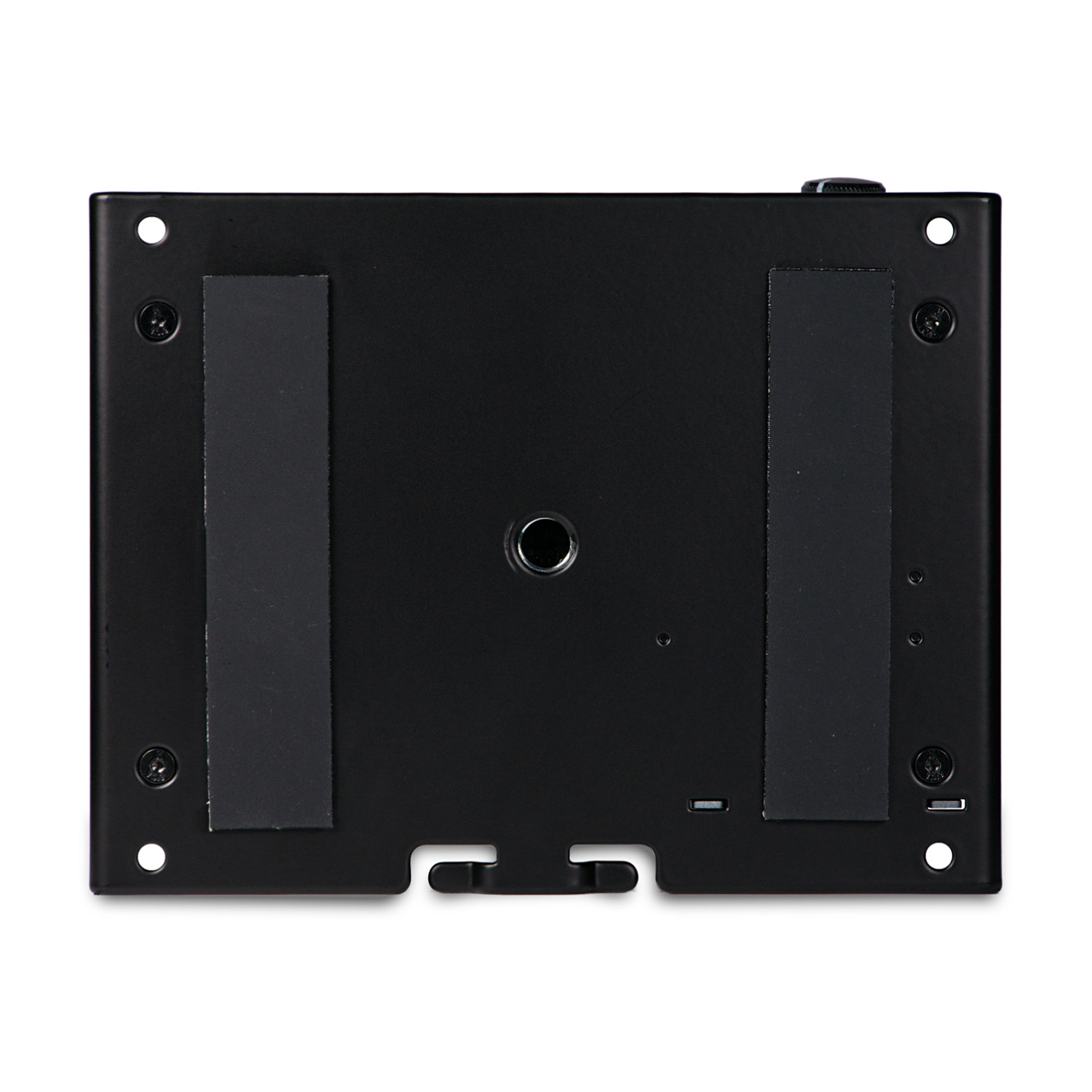

• Gwint 3/8 cala na spodzie obudowy do mocowania na statywie mikrofonowym

Specyfikacja techniczna Cranborne N22H

Wzmacniacz słuchawkowy (tryb dużej mocy)

• Ścieżka sygnału testowego: APx555 (wyjście liniowe) – wejście 1-2 – wyjście słuchawkowe – APx555 (wejście liniowe)
• Maksymalny poziom wejściowy: +28 dBu
• Impedancja wejściowa: 44 kΩ
• Pasmo przenoszenia:
  • -0,5 dB, <1,2 Hz do >200 kHz
  • -1 dB, <0,8 Hz do >250 kHz
• THD
  • <0,0017% (-95 dB) przy +20 dBu, 1 kHz, A-ważone, obciążenie 300 Ω
  • <0,0005% (-105 dB) przy +6 dBu, 1 kHz, A-ważone, obciążenie 100 kΩ
• THD+N
  • <0,0018% (-94,8 dB) przy +20 dBu, 1 kHz, A-ważone, obciążenie 300 Ω
  • <0,0012% (-98,4 dB) przy +14 dBu, 1 kHz, A-ważone, obciążenie 100 kΩ
  • <0,0009% (-100,4 dB) przy +6 dBu, 1 kHz, A-ważone, obciążenie 100 kΩ
• Impedancja wyjściowa: 0,33 Ω
• Moc wyjściowa:
  • 252 mW x 2 przy 600 Ω, 1 kHz
  • 502 mW x 2 przy 300 Ω, 1 kHz
  • 950 mW x 2 przy 100 Ω, 1 kHz
  • 470 mW x 2 przy 32 Ω, 1 kHz
• Zakres dynamiczny:
  • 114,7 dB, A-ważone, metoda AES17, 20 Hz – 20 kHz, obciążenie 600 Ω
  • 116,5 dB, A-ważone, metoda AES17, 20 Hz – 20 kHz, obciążenie 100 kΩ
• Poziom szumu:
  • -97,5 dBu, A-ważone, 20 Hz – 20 kHz, obciążenie 32-100 kΩ
  • -99,9 dBV, A-ważone, 20 Hz – 20 kHz, obciążenie 32-100 kΩ

Wzmacniacz słuchawkowy (tryb niskiego poboru mocy)

• Ścieżka sygnału testowego APx555 (wyjście liniowe) – wejście 1-2 – wyjście słuchawkowe – APx555 (wejście liniowe)
• Maksymalny poziom wejściowy: +21,7 dBu
• Impedancja wejściowa: 44 kΩ
• Pasmo przenoszenia:
  • -0,5 dB, <1,2 Hz do >200 kHz
  • -1 dB, <0,8 Hz do >250 kHz

• THD: <0,0002% (-114 dB) @ +6dBu, 1kHz, A-ważone, obciążenie 100 kΩ
• THD+N:
  • <0,00045% (-107dB) @ +14dBu, 1kHz, A-ważone, obciążenie 100 kΩ
  • <0,0008% (-102dB) @ +6dBu, 1kHz, A-ważone, obciążenie 100 kΩ
• Impedancja wyjściowa: 1 Ω
• Moc wyjściowa:
  • 46mW x 2 @ 600 Ω, 1kHz
  • 73mW x 2 @ 300 Ω, 1kHz
  • 112W x 2 @ 100 Ω, 1kHz
  • 71mW x 2 @ 32 Ω, 1kHz
• Zakres dynamiki:
  • 110,1dB, A-ważone, metoda AES17, 20Hz – 20kHz, obciążenie 600 Ω
  • 112,9 dB, A-ważone, metoda AES17, 20 Hz – 20 kHz, obciążenie 100 kΩ
• Poziom szumu:
  • -100 dBu, A-ważone, 20 Hz – 20 kHz, obciążenie 32-100 kΩ
  • -102,3 dBV, A-ważone, 20 Hz – 20 kHz, obciążenie 32-100 kΩ

Pobór mocy

• Wszystkie pomiary poboru mocy są szacunkowe. Rzeczywisty pobór mocy będzie się różnić w zależności od impedancji/czułości słuchawek, materiału źródłowego i jego zawartości częstotliwości, a także ogólnej głośności słuchawek.
• Pobór prądu
  • Wysoka moc: 110 mA w stanie bezczynności, 390 mA szczytowo
  • Niska moc: 30 mA w stanie bezczynności, 80 mA szczytowo
• Średnia żywotność baterii:
  • ~ 2 godz. (wysoka moc)
  • ~ 9 godz. 30 min (niska moc)
• Próg wskaźnika niskiego poziomu naładowania baterii: 6,8 V
• Próg wyłączenia urządzenia: 3 V

Testy żywotności baterii w warunkach rzeczywistych

Rzeczywista żywotność baterii będzie się różnić w zależności od rodzaju używanej baterii, impedancji/czułości słuchawek, materiału źródłowego i jego zawartości częstotliwości, a także ogólnej głośności słuchawek.

• Ścieżka sygnału testowego 500ADAT C.A.S.T. Wejście – N22H C.A.S.T. Wyjście – Wyjście słuchawkowe
• Audio Technica ATH-M50x (38Ω)
  • 1 godz. = wskaźnik niskiego poziomu naładowania baterii, 2 godz. = Urządzenie wyłączone (tryb wysokiej mocy, maksymalna głośność, akumulator Energizer Max)
  • 8 godz. 10 min. = wskaźnik niskiego poziomu naładowania baterii, 10 godz. 25 min. = urządzenie wyłączone (tryb niskiej mocy, maksymalna głośność, akumulator Energizer Max)
• Shure SE215 (17Ω)
  • 45 min. = wskaźnik niskiego poziomu naładowania baterii, 1 godz. 44 min. = urządzenie wyłączone (tryb wysokiej mocy, maksymalna głośność, akumulator Duracell Plus)
  • 7 godz. = wskaźnik niskiego poziomu naładowania baterii włączony, 9 godz. = urządzenie wyłączon (Tryb niskiej mocy, maksymalna głośność, akumulator Duracell Plus)

Wymagania dotyczące zasilacza

• Wymagania dotyczące prądu przemiennego: 100 V – 240 V AC, 50 – 60 Hz
• Wymagania dotyczące zasilacza:
  • 9 V, 500 mA, DC (minus w środku) (zasilacz załączony w zestawie)
  • 9 V, 1000 mA, DC (minus w środku) (zasilacz firmy trzeciej)

Środowisko pracy

• Temperatura pracy: +1 do 35 stopni Celsjusza
• Warunki przechowywania: -20 do 50 stopni Celsjusza

Wymiary/waga

• Szerokość: 150 mm
• Wysokość: 46 mm
• Głębokość: 120 mm
• Waga urządzenia: 0,91 kg
