Cranborne Audio 500ADAT

Kategoria: Producent:

Cranborne Audio 500ADAT – rewolucyjny ekspander ADAT, który błyskawicznie przekształci każdy interfejs audio z wejściem ADAT w centrum produkcyjne.

7390 zł

lub 50 rat po 169,60 zł

Dodatkowe informacje

Finansowanie

Opis

Cranborne Audio 500ADAT

Cranborne Audio 500ADAT to rewolucyjny ekspander ADAT, który błyskawicznie przekształci każdy interfejs audio z wejściem ADAT w prawdziwe centrum produkcyjne – oferując 8 kanałów wejść i wyjść, profesjonalną konwersję A/D-D/A oraz pełną integrację ze sprzętem formatu 500. Dzięki funkcjom takim jak bezlatencyjny miks, podwójne referencyjne wyjścia słuchawkowe, analogowy mikser sumujący i wsparcie SMUXII/IV do 192 kHz, 500ADAT staje się wszechstronnym mostem między światem cyfrowym a analogowym – gotowym na każde wyzwanie w nowoczesnym studiu.

To, co najlepsze w analogu

Zanurz się w świat analogowego brzmienia z maksymalną elastycznością dzięki Cranborne Audio 500ADAT – urządzeniu, które pozwala Ci stworzyć własny, unikalny tor sygnałowy z użyciem dowolnych ulubionych modułów systemu 500. Osiem slotów na moduły daje Ci wolność personalizacji – od ciepłych, vintage’owych przedwzmacniaczy idealnych do bębnów, przez przezroczyste preampy do smyczków, aż po kompletne analogowe channel stripy z EQ i kompresją – wszystko zszyte z Twoim DAW-em i gotowe do pracy wielościeżkowej. Ale to nie wszystko – 500ADAT działa jak bank ośmiu zewnętrznych, sprzętowych „wtyczek”, które możesz wpiąć w swój cyfrowy workflow w obie strony, dodając analogowe „mojo” dokładnie tam, gdzie go potrzebujesz. Chcesz miksować na poważnie? Skorzystaj z wbudowanego, 8-kanałowego miksera sumującego o wysokim headroomie i stwórz w pełni analogowy miks, gotowy do rejestracji w Twoim DAW – wszystko z poziomu jednego urządzenia.

Cyfrowa precyzja spotyka analogową duszę

500ADAT rejestruje każdy niuans Twojego brzmienia z oszałamiającą dokładnością dzięki referencyjnej konwersji A/D i D/A o zakresie dynamiki 121 dB i ultra-niskim THD+N <0,00032%, napędzanej przez high-endowy zegar z jitterem poniżej 0,5 ps. Z takim poziomem precyzji możesz podporządkować zegar swojego interfejsu audio potędze 500ADAT i mieć pewność, że każdy detal analogowego sygnału zostanie przechwycony bez cyfrowych artefaktów, z ogromnym headroomem i krystalicznie czystym obrazem dźwiękowym.

ADAT od nowa – 8 kanałów mocy bez kablowego chaosu

500ADAT tchnie nowe życie w jeden z najbardziej dostępnych, lecz niedocenianych protokołów cyfrowych, pozwalając Ci łatwo rozbudować swoje studio o 8 kanałów wysokiej klasy I/O przez zwykły kabel optyczny. Dzięki wbudowanej konwersji i bezpośredniemu połączeniu z Twoimi modułami 500, eliminujesz analogowe spaghetti i problemy z poziomami — a wszystko to przy pełnej kompatybilności z sesjami od 44,1 do 192 kHz.

Analogowe ciepło na wyciągnięcie ręki

Mikser sumujący 500ADAT wnosi do Twoich miksów prawdziwy analogowy charakter, umożliwiając zastosowanie ulubionych modułów serii 500 bezpośrednio na sumie, z dedykowaną kontrolą panoramy i poziomu pod każdym slotem oraz wyjściem liniowym do finalnego zgrania miksu w najwyższej jakości.

Bezlatencyjne monitorowanie w pełni analogowe

500ADAT eliminuje opóźnienia i cyfrowe komplikacje, oferując wbudowany analogowy mikser sumujący o wysokim headroomie, który pozwala tworzyć natychmiastowe miksy odsłuchowe ze źródeł na żywo i przesyłać je bezpośrednio do muzyków przez C.A.S.T. lub lokalne wyjścia słuchawkowe.

Wyposażony w C.A.S.T. – nowoczesne, przystępne i perfekcyjnie zorganizowane okablowanie Twojego studia

Cranborne Audio 500ADAT wprowadza do studia przełomowy system C.A.S.T. (Cat 5 Analogue Snake Transport), który wykorzystuje standardowe, ekranowane kable sieciowe Cat 5e/6/7 do przesyłu czterech kanałów zbalansowanego sygnału analogowego – wszystko za pomocą jednego, niedrogiego przewodu. Urządzenie posiada cztery porty C.A.S.T. IN umożliwiające szybkie i bezproblemowe połączenie z kompatybilnymi modułami, takimi jak Cranborne N22 czy N22H, zapewniając pełną mobilność i elastyczność sygnałową w obrębie całego studia. Wystarczy podłączyć mikrofony lub inne źródła do rozdzielacza C.A.S.T., a sygnał trafi bezpośrednio do odpowiednich modułów 500ADAT – jednocześnie umożliwiając przesył analogowego miksu z powrotem do miejsca nagrania tą samą drogą. System działa całkowicie analogowo, bez potrzeby konfiguracji, bez opóźnień i bez kompromisów jakościowych – zapewniając niezawodne, czyste brzmienie oraz oszczędność miejsca, czasu i pieniędzy, które zazwyczaj pochłaniają tradycyjne wieloparowe rozwiązania okablowania.

Z dumą zaprojektowany i ręcznie zmontowany w Wielkiej Brytanii

Każdy egzemplarz Cranborne Audio 500ADAT powstaje z najwyższą precyzją w Wielkiej Brytanii – montowany ręcznie przez doświadczonych specjalistów i poddawany rygorystycznym testom jakościowym przez wykwalifikowanych inżynierów, aby zagwarantować niezawodność i doskonałe brzmienie zarówno w profesjonalnych studiach nagrań, jak i w domowych setupach na całym świecie.

Główne cechy Cranborne Audio 500ADAT

8-kanałowy przetwornik A/D-D/A

  • 8 wejść/8 wyjść @ 44,1 kHz – 48 kHz
  • 8 wejść/8 wyjść @ 88,2 kHz – 96 kHz
  • 4 wejścia/4 wyjścia @ 176,4 – 192 kHz

Najwyższej klasy konwersja A/D-D/A

  • Zakres dynamiki: 121 dB A-ważone, metoda AES17, 20 Hz – 20 kHz
  • Pasmo przenoszenia: -1 dB, 2,2 Hz do >80 kHz
  • THD+N: <0,00032% (-110 dB) @ -4 dBFS, 20 Hz – 40 kHz, 1 kHz, A-ważone
  • Maksymalny poziom wejścia/wyjścia: +24 dBu

Wewnętrzny referencyjny zegar

  • Możliwość pracy z częstotliwościami 44,1, 48, 88,2, 96, 176,4 i 192 kHz
  • <0,5 ps jittera
  • Dedykowane wejście i wyjście Word Clock przez złącze BNC
  • Opcje synchronizacji zewnętrznej przy użyciu Word Clock BNC lub ADAT

Analogowy mikser sumujący

  • 8-kanałowy analogowy mikser sumujący z headroomem +26,5 dBu i zbalansowanymi wyjściami jack 1/4″
  • Port łącza C.A.S.T. do zwiększenia miksera sumującego do 16-w-2 przy użyciu kolejnego Cranborne Audio 500ADAT lub 500R8

Bezlatencyjny mikser odsłuchu

  • Analogowy bezlatencyjny mikser odsłuchu z fizycznymi elementami sterującymi poziomem/panoramą na kanał i elementami sterującymi wejścia AUX
  • 2 wyjścia słuchawkowe o dużej mocy z niezależnymi elementami sterującymi balansem sygnałów i ich poziomem

Referencyjnej jakości wyjścia słuchawkowe

  • THD+N: <0,0006% (-104,4 dB) przy 20 dBu, 1 kHz, A-ważone, obciążenie 300 Ω
  • Moc wyjściowa (1 kHz): 250 mW x 2 przy 600 Ω, 650 mW x 2 przy 220 Ω, 1,21 W x 2 przy 100 Ω, 500 mW x 2 przy 32 Ω
  • Pasmo przenoszenia: 1 dB, <1 Hz do >70 kHz

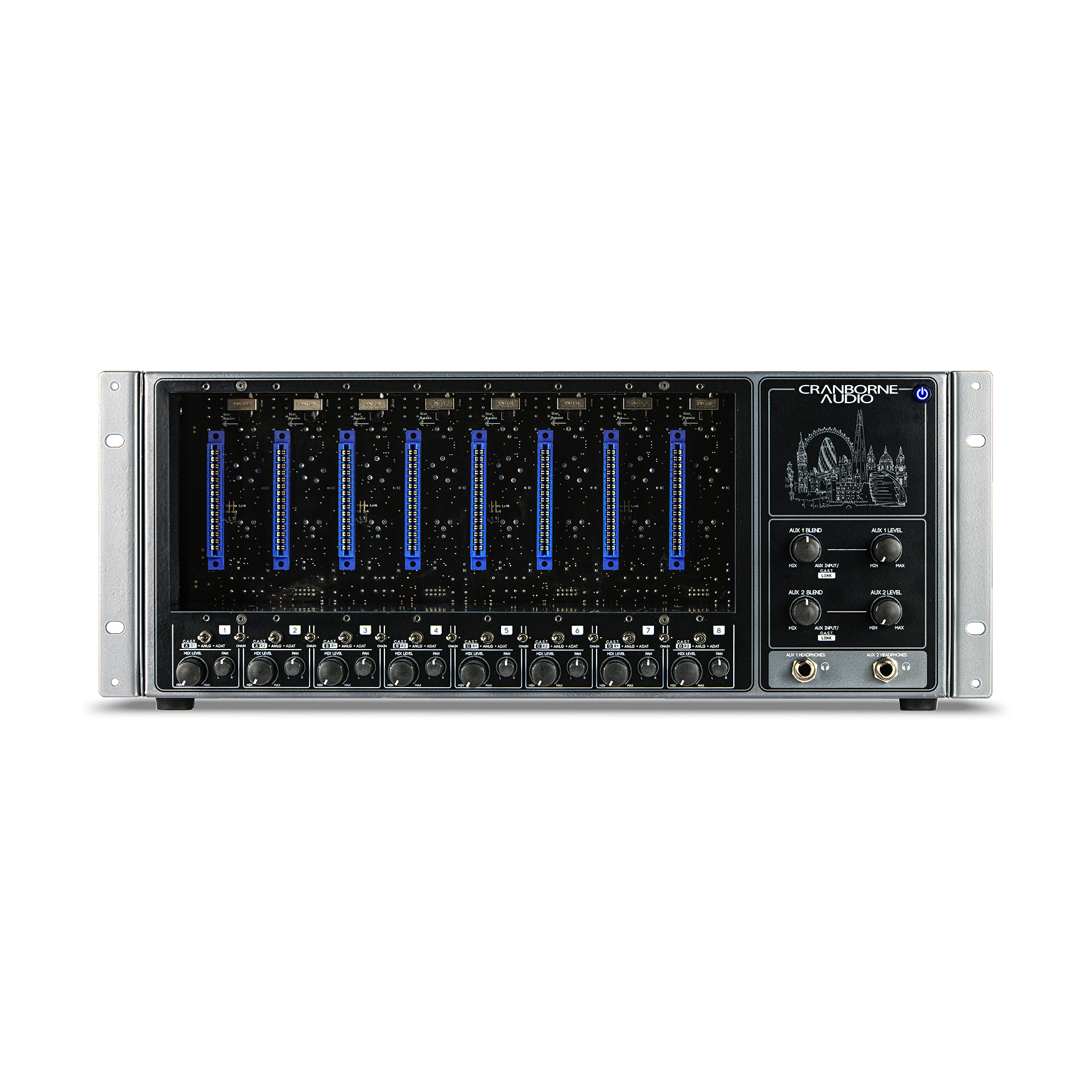

Wysokoprądowa 8-slotowa obudowa serii 500

  • Prąd 250 mA na gniazdo z dostępnymi 2A łącznie dla wszystkich gniazd

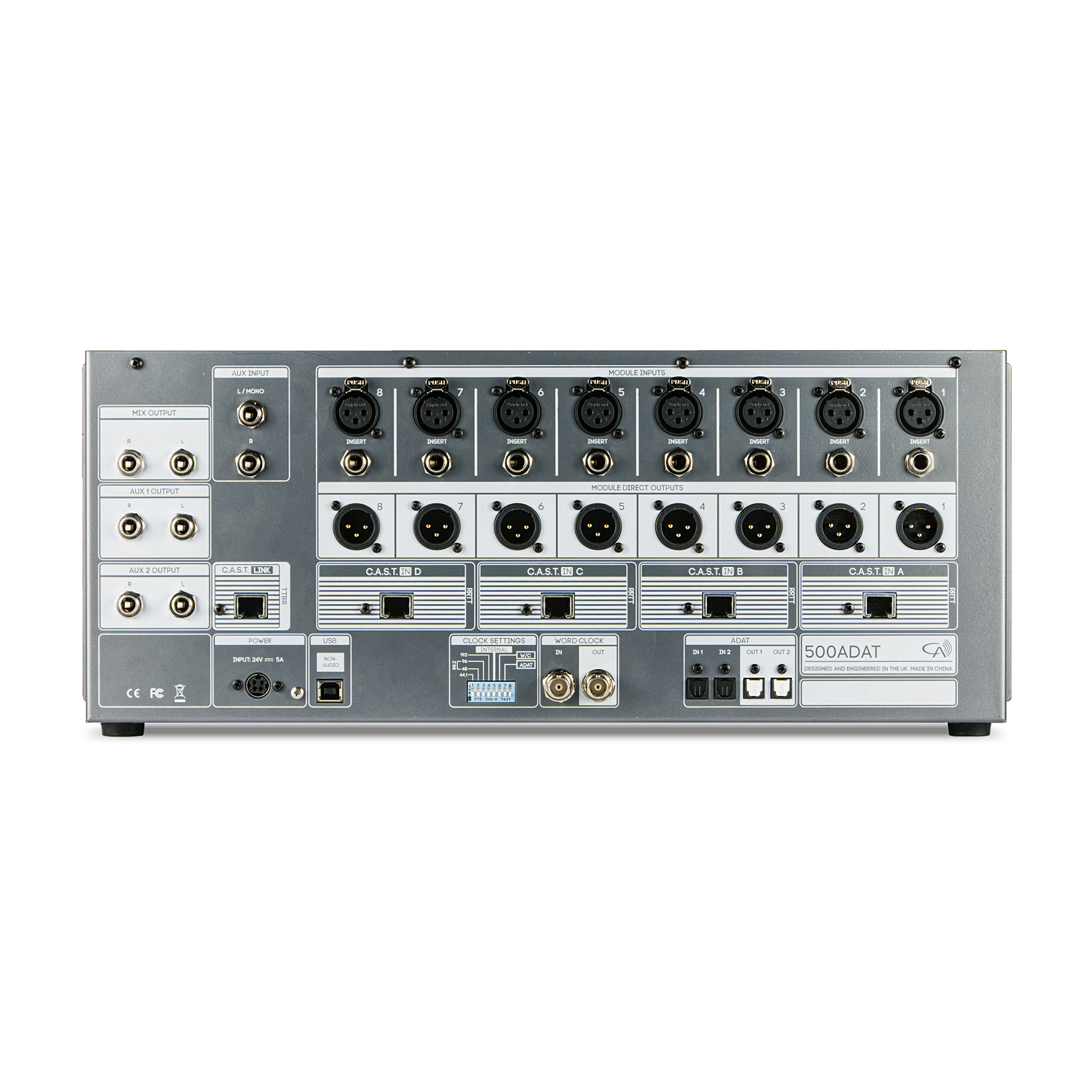

  • Wejścia XLR, wyjścia liniowe XLR oraz złącza insert TRS (przed ADC) na każde gniazdo serii 500
  • Opcje przełączania źródła modułu do wysyłania sygnału analogowego, USB lub zewnętrznego sygnału C.A.S.T. przez Twoje ulubione moduły serii 500
  • Przełączniki obejścia modułu na gniazdo umożliwiające używanie 500ADAT bez włożonych modułów serii 500.

Kompatybilność z C.A.S.T.

  • Porty C.A.S.T. na kanał do przenoszenia analogowych wejść/wyjść w studiu przy użyciu pasywnych lub aktywnych breakout boxów C.A.S.T. za pośrednictwem standardowych ekranowanych kabli Cat 5e, Cat 6 lub Cat 7.
  • Zgodność ze wszystkimi urządzeniami wyposażonymi w C.A.S.T. firmy Cranbore Audio, w tym N22, N22H, Camden EC1 i Camden EC2.

Zewnętrzny zasilacz 24 V, 5 A z blokadą

  • Zewnętrzny zasilacz zapewniający lepszą wydajność dźwięku analogowego i odprowadzanie ciepła.

Zaprojektowano i skonstruowano w Wielkiej Brytanii

  • Każdy 500ADAT jest dokładnie testowany przez zespół oddanych inżynierów, aby zapewnić niezawodność i spójność.

Specyfikacja techniczna Cranborne Audio 500ADAT

Przetwarzenie cyfrowe

Konwersja analogowo-cyfrowa:

  • Ścieżka sygnału testowego: Wejście XLR – przetwornik analogowo-cyfrowy serii 500 – APx555 (ASIO)
  • Pasmo przenoszenia:
    • -1 dB, 2,2 Hz do >80 kHz
    • -0,05 dB, 20 Hz do 20 kHz
  • THD+N:o <0,00032% (-110 dB) @ -4 dBFS, 20 Hz – 40 kHz, 1 kHz, A-ważone
    • <0,00065% (-104 dB) @ -1 dBFS, 20 Hz – 40 kHz, 1 kHz, A-ważone
  • THD:
    • <0,00014% (-117,5 dB) @ -8 dBFS, 20 Hz – 40 kHz, 1 kHz, A-ważone
    • <0,00023% (-113 dB) @ -4dBFS, 20Hz – 40kHz, 1kHz, A-ważone
    • <0,0006% (-105dB) @ -1dBFS, 20Hz – 40kHz, 1kHz, A-ważone
  • Zakres dynamiki: 121dB A-ważone, metoda AES17, 20Hz – 20kHz
  • Maksymalny poziom wejściowy: +24dBu

Konwersja cyfrowo-analogowa:

    • Ścieżka sygnału testowego: Przetwornik C/A serii 500 – Insert Send – APx555 (ASIO)
  • Pasmo przenoszenia:
    • -1dB, <1Hz do >61kHz
    • -0,05dB, 20Hz do 20kHz
  • THD+N:
    • <0,0003% (-110,5dB) @ -4dBFS, 20Hz – 40kHz, 1kHz, A-ważone
    • <0,0004% (-108dB) @ -1dBFS, 20Hz – 40kHz, 1kHz, A-ważone
  • THD:
    • <0,00014% (-117,5dB) @ -8dBFS, 20Hz – 40kHz, 1kHz, A-ważone
    • <0,00018% (-115dB) @ -4dBFS, 20Hz – 40kHz, 1kHz, A-ważone
    • <0,00036% (-109dB) @ -1dBFS, 20Hz – 40kHz, 1kHz, A-ważone
  • Zakres dynamiki: 121dB A-ważone, metoda AES17, 20Hz – 20kHz
  • Maksymalny poziom wyjściowy: +24dBu

Taktowanie

    • Jitter: <0,5ps

Przetwarzanie analogowe

Wyjścia liniowe (Aux 1+2, Mix):

  • Ścieżka sygnału testowego: Wejście Aux – Wyjścia liniowe – APx555 (wejście liniowe)
  • Typ połączenia: Gniazdo 1/4″, impedancja zbalansowana
  • Impedancja wyjściowa: 150 omów zbalansowane, 75 omów niezbalansowane
  • Maksymalny poziom wyjściowy: <+22 dBu
  • Pasmo przenoszenia -1 dB, 1,4 Hz do >80 kHz
  • THD+N: <0,003% przy +18 dBu, 1 kHz
  • Zakres dynamiki: 105 dB A-ważone, metoda AES17, 20 Hz – 20 kHz
  • Poziom szumów: <-93 dBu A-ważone, 20 Hz – 20 kHz, (Unity Gain)

Mikser sumujący:

  • Ścieżka sygnału testowego: Wejście XLR – Mikser sumujący (poziom Unity) – Wyjście miksujące – APx555 (wejście liniowe)
  • Pasmo przenoszenia:
    • -1 dB, 2,25 Hz do >80kHz
    • -3dB, 1,2Hz
    • -0,5dB, 3Hz
    • THD+N:
    • <0,0007% @ +23dBu (-1dBFS), 1kHzTHD
    • <0,0003% @ +14dBu (-10dBFS), 1kHz
    • <0,0004% @ +20dBu (-4dBFS), 1kHz
    • <0,00055% @ +23dBu (-1dBFS), 1kHz
  • Zakres dynamiki: 108dB A-ważone, metoda AES17, 20Hz – 20kHz
  • Poziom szumu (A/D 9-10): -108dBFS A-ważone, 20Hz – 20kHz
  • Maksymalny poziom: +28dBu
  • Pan Law: -4dB
  • Poziom szumu (wyjście miksera):
    • -90dBu, A-ważone, Brak kanałów sumowanych
    • -89,5 dBu, A-ważone, 1 kanał sumowany (Unity)
    • -84 dBu, A-ważone, 8 kanałów sumowanych (Unity)

Wzmacniacz słuchawkowy:

  • Ścieżka sygnału testowego: Wejście Aux – Wyjście słuchawkowe – APx555 (wejście liniowe)
  • Pasmo przenoszenia: -1 dB, <1 Hz do >70 kHz
  • THD: <0,0006% (-104,4 dB) przy 20 dBu, 1 kHz, A-ważone, obciążenie 300 Ω
  • THD+N: <0,00085% (-101,4 dB) przy 20 dBu, 1 kHz, A-ważone, obciążenie 300 Ω
  • Impedancja wyjściowa: 0,33 Ω
  • Moc wyjściowa:
    • 250 mW x 2 przy 600 Ω, 1 kHz
    • 650 mW x 2 przy 220 Ω, 1kHz
    • 1,21 W x 2 @ 100 Ω, 1kHz
    • 500 mW x 2 @ 32 Ω, 1kHz
  • Zakres dynamiki: 114,5 dB A-ważone, metoda AES17, 20 Hz – 20 kHz, obciążenie 300 Ω
  • Pozom szumów: -93,5 dBu A-ważone, 20 Hz – 20 kHz, obciążenie 300 Ω

Wydajność systemu

Odchylenie fazy w ścieżce analogowej

  • Ścieżka sygnału testowego: Wejście XLR – Pusty slot serii 500 – Szyna miksera sumującego (unity) – wyjście Mix – APx555 (wejście liniowe)
  • Faza: <1,5° @ 20 Hz, <11° @ 20 kHz
  • Ścieżka sygnału testowego: Wejście XLR – Przedwzmacniacz Camden 500 (tryb mikrofonowy, wzmocnienie 6 dB) – Szyna miksera sumującego (Unity) – Wyjście głośnika A – APx555 (wejście liniowe)
  • Faza <3° przy 20 Hz, <13,5° przy 20 kHz (tryb mikrofonu przedwzmacniacza, wzmocnienie 6 dB)

Przetwarzanie cyfrowe round-trip

  • Ścieżka sygnału testowego: Przetwornik cyfrowo-analogowy serii 500 – Przetwornik analogowo-cyfrowy serii 500 – APx555 (ASIO)
  • Zakres dynamiki: 118 dB A-ważone, metoda AES17, 20 Hz – 20 kHz
  • THD+N: <0,0004% (-108 dB) przy -4 dBFS, 20 Hz – 40 kHz, 1 kHz, A-ważone

Moc

  • Wymagania prądu przemiennego: 100 V – 240 V AC, 50 – 60 Hz
  • Całkowite zużycie energii: 24 V, 5 A DC, 120 W
  • Prąd gniazda serii 500: 250 mA na szynę
  • Całkowity dostępny prąd gniazda serii 500: 2A

Środowisko

  • Temperatura pracy +1 do 30 stopni Celsjusza
  • Warunki przechowywania: -20 do 50 stopni Celsjusza

Wymiary/waga

  • Szerokość: 481 mm, montaż w szafie rack 19 cali
  • Wysokość: 185 mm, 4U
  • Głębokość 219 m
  • Waga urządzenia: 7 kg
