Cranborne Audio 500R8

Cranborne Audio 500R8 to centralny punkt nowoczesnego studia. To interfejs audio USB z 28 wejściami i 30 wyjściami, który łączy w sobie rack formatu 500 i najwyższej klasy konwersję A/D i D/A ze wszystkimi połączeniami wymaganymi w profesjonalnym i domowym studiu.

500R8 oferuje:

• 8-kanałowy mikser sumujący z wysokim headroomem,

• kompleksowy kontroler monitorów z funkcją talkback,

• 16-wejściowy i 16-wyjściowy interfejs ADAT,

• analogowy, bezlatencyjny mikser odsłuchu z wyjściami słuchawkowymi o wysokiej mocy.

To, co najlepsze z analogu

• Elastyczność formatu 500 – 8 slotów do obsadzenia dowolnymi modułami (preampy vintage, transparentne, channel stripy z EQ i kompresją).

• Nagrywanie wielościeżkowe – sygnał trafia bezpośrednio do DAW.

• Bank 8 zewnętrznych wtyczek analogowych – sygnał można przesyłać w obie strony przez moduły 500.

• Mikser sumujący – 8 kanałów z regulacją poziomu i panoramy, możliwość nagrania miksu stereo przez dedykowane wejścia USB 9/10.

To, co najlepsze z cyfry

• Konwersja A/D i D/A referencyjnej jakości, 121 dB zakresu dynamiki (A-ważone).

• THD+N <0,00032% (@ -4 dBFS, 1 kHz).

• Wewnętrzny zegar z jitterem <0,5 ps.

• Pełna szczegółowość i naturalne odwzorowanie analogowego charakteru bez artefaktów cyfrowych.

Interfejs audio USB

• USB 2.0 – 28 wejść / 30 wyjść, niskie opóźnienia, wysoka stabilność.

• Pełna kompatybilność z macOS i PC (lekki panel sterowania dla Windows).

• 5-pinowe MIDI I/O, ADAT I/O, Word Clock I/O (BNC), S/PDIF I/O.

• DAW widzi 500R8 jako kompletny interfejs audio z pełną łącznością.

Kontroler monitorów

• Obsługa dwóch zestawów monitorów studyjnych.

• Funkcje: Mono, DIM (-12 dB), wyciszanie głośników.

• Wejście Talkback XLR z Phantom 48 V, push-to-talk, automatyczne routowanie do wszystkich wyjść C.A.S.T. i słuchawek.

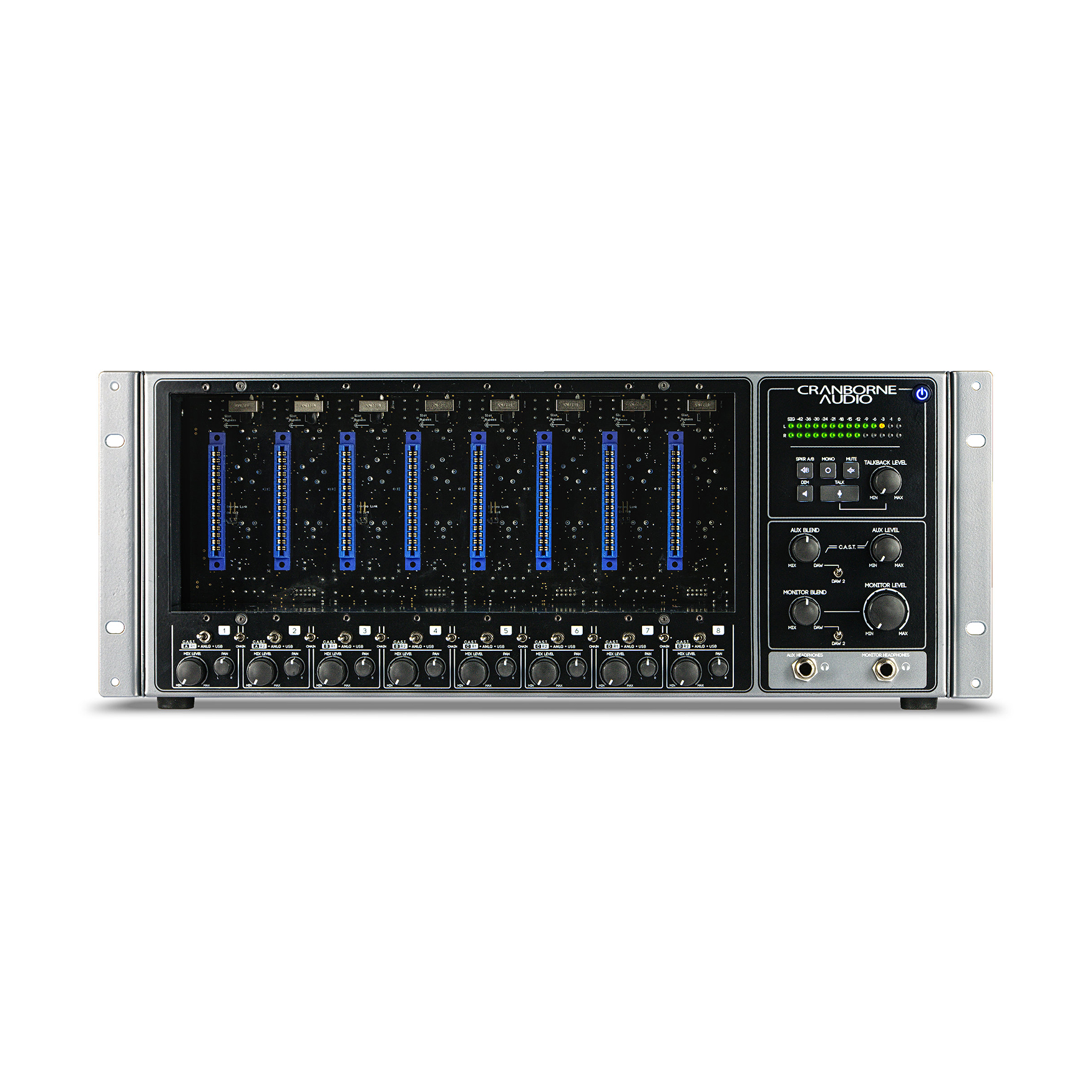

• Pełna sekcja kontrolna na panelu przednim.

Mikser sumujący

• 8-kanałowy analogowy mikser sumujący umieszczony za slotami serii 500.

• Możliwość użycia modułów do saturacji i kompresji sumy.

• Dedykowany konwerter umożliwiający nagranie miksu stereo do DAW (USB 9/10).

• Headroom +24 dBu.

Bezlatencyjny mikser odsłuchu

• Analogowy miks monitorowy – bez opóźnień, bez wirtualnych mikserów.

• Możliwość miksu źródeł na żywo + ścieżek DAW.

• Wysyłka do muzyków przez system C.A.S.T. lub wyjścia słuchawkowe.

System C.A.S.T.

Cat 5 Analogue Snake Transport – ekonomiczne i przejrzyste zarządzanie okablowaniem:

• Przesył 4 kanałów sygnału analogowego jednym kablem Cat 5e/6/7.

• 4 porty C.A.S.T. IN w 500R8.

• Łączność z breakout boxami (N22, N22H).

• Możliwość przesyłu sygnału i miksu analogowego tą samą linią.

• Zasięg do 100 m (Cat 6/7), pełna analogowa jakość, brak opóźnień, brak konfiguracji.

Jakość wykonania

• Ręcznie projektowany i montowany w Wielkiej Brytanii.

• Każdy egzemplarz testowany przez inżynierów Cranborne Audio.

• Gwarancja niezawodności w studiach profesjonalnych i domowych.

Główne cechy Cranborne Audio 500R8

• Interfejs USB 2.0: 28 wejść / 30 wyjść.

• ADAT I/O (16/16 @ 44,1/48 kHz, 8/8 @ 88,2/96 kHz).

• S/PDIF I/O, 5-pinowe MIDI I/O.

• Konwersja A/D-D/A – zakres dynamiki 121 dB, THD+N <0,00032%.

• Wewnętrzny zegar referencyjny <0,5 ps jittera.

• Word Clock I/O (BNC), synchronizacja zewnętrzna.

• Kontroler monitorów: A/B, mono, dim, mute, 28-segmentowy miernik.

• Talkback: wejście XLR, Phantom 48 V, push-to-talk.

• Mikser sumujący: 8 kanałów, headroom +26,5 dBu, możliwość rozbudowy do 16.

• Bezlatencyjny mikser odsłuchowy z kontrolą poziomu i panoramy.

• 2 wyjścia słuchawkowe referencyjnej jakości, moc do 1,21 W @ 100 Ω.

• 8 slotów serii 500 (250 mA na gniazdo, 2 A łącznie).

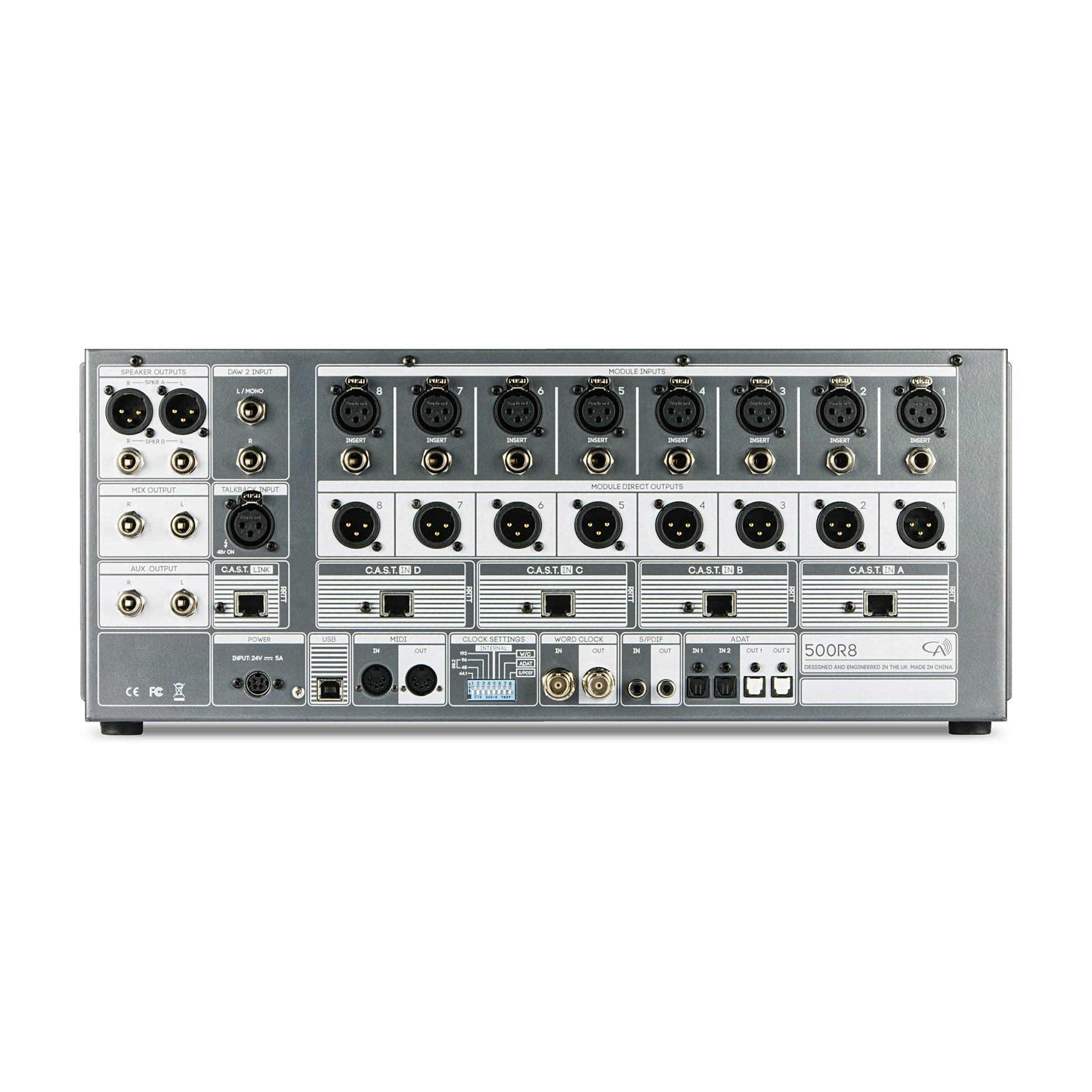

• Wejścia/wyjścia XLR, insert TRS dla każdego slotu.

• Przełączniki bypass modułów, obsługa sygnałów C.A.S.T.

• Zewnętrzny zasilacz 24 V, 5 A.

• Kompatybilność z urządzeniami Cranborne: N22, N22H, Camden EC1/EC2.

Specyfikacja techniczna Cranborne Audio 500R8

Konwersja A/D

• Pasmo: -1 dB, 2,2 Hz – >80 kHz.

• THD+N: <0,00032% @ -4 dBFS, 1 kHz.

• Zakres dynamiki: 121 dB (A-ważone).

• Maks. poziom wejściowy: +24 dBu.

Konwersja D/A

• Pasmo: -1 dB, <1 Hz – >61 kHz.

• THD+N: <0,0003% @ -4 dBFS, 1 kHz.

• Zakres dynamiki: 121 dB (A-ważone).

• Maks. poziom wyjściowy: +24 dBu.

Mikser sumujący

• Pasmo: -1 dB, 2,25 Hz – >80 kHz.

• THD+N: <0,0007% @ +23 dBu.

• Zakres dynamiki: 108 dB.

• Maksymalny poziom: +28 dBu.

Wyjścia liniowe

• XLR i jack 1/4”, impedancja 150 Ω (bal.).

• Maks. poziom: +22 do +26 dBu (zależnie od wyjścia).

Wyjścia słuchawkowe

• Moc: 250 mW @ 600 Ω, do 1,21 W @ 100 Ω.

• Pasmo: <1 Hz – >70 kHz.

• THD+N: <0,00085%.

Talkback

• Wejście XLR, +48 V, stałe wzmocnienie 30 dB.

Wydajność systemu

• Round-trip dynamic range: 118 dB.

• THD+N: <0,0004% @ -4 dBFS.

• Faza: <3° przy 20 Hz, <13,5° przy 20 kHz (preamp Camden 500).

Zasilanie i środowisko

• Zewnętrzny zasilacz 24 V, 5 A (120 W).

• Temperatura pracy: +1 do +30 °C.

• Wymiary: 481 × 185 × 219 mm (4U, rack 19”).

• Waga: 7 kg.
